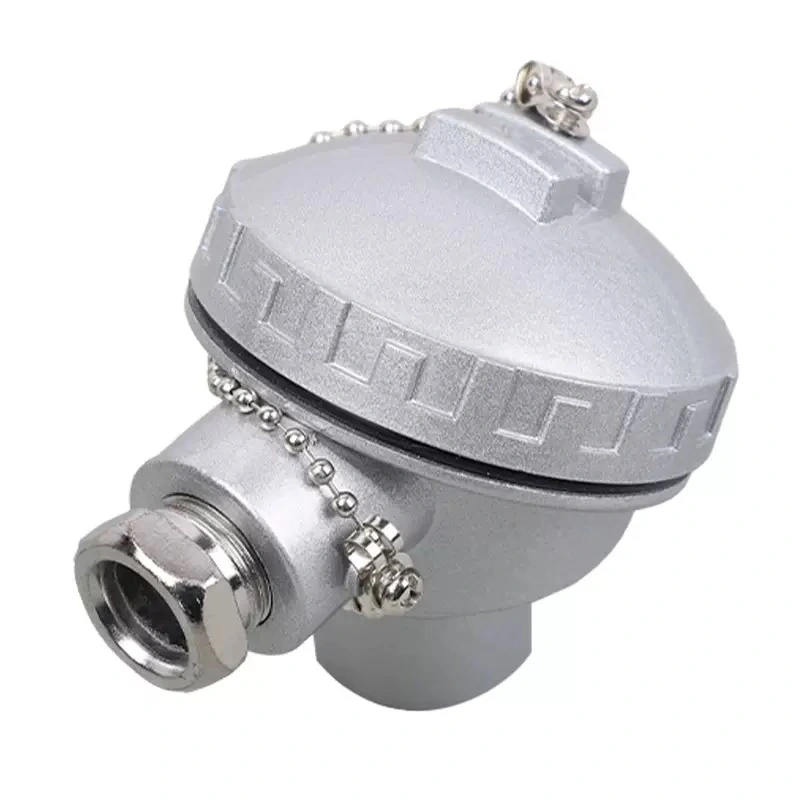

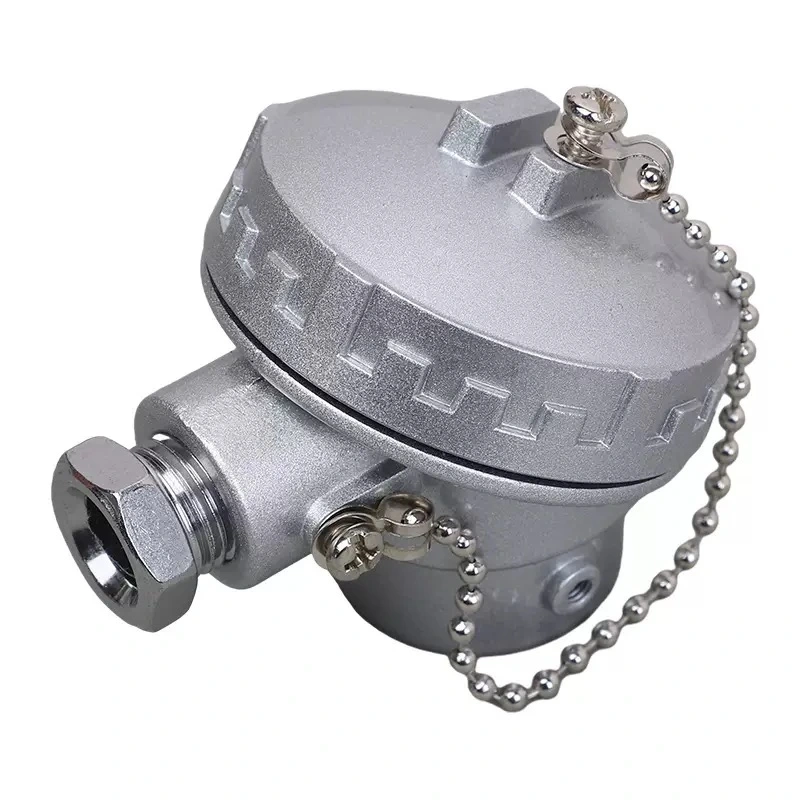

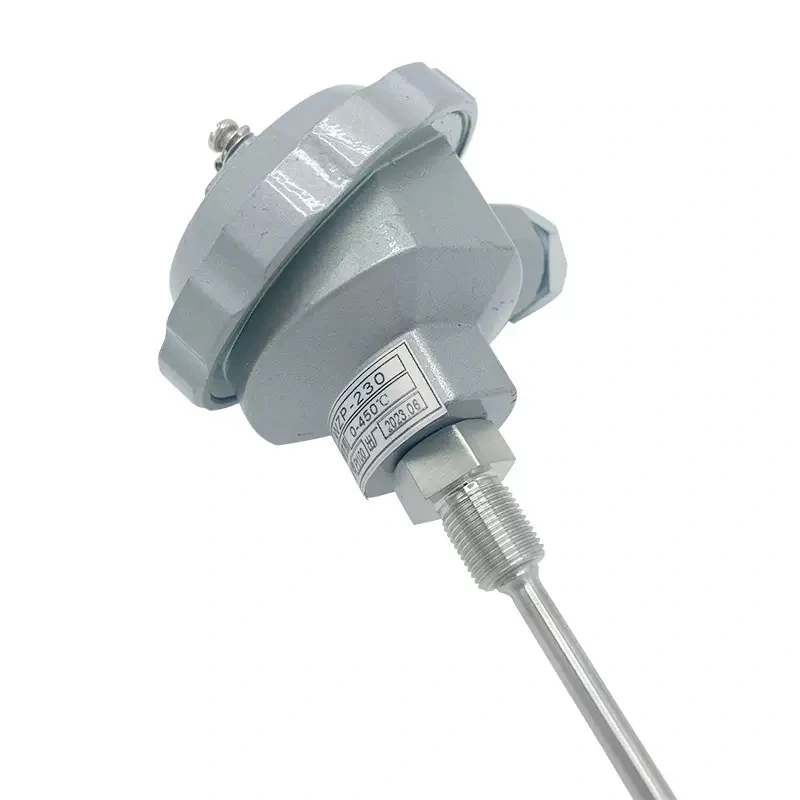

Os cabeçotes de conexão, também conhecidos como cabeças ou caixas de terminais, são componentes essenciais em sistemas de medição de temperatura que utilizam RTDs (Detectores de Temperatura por Resistência) e termopares. Sua função principal é fornecer um invólucro protetor para as conexões elétricas desses sensores, resguardando-as de danos mecânicos, umidade, poeira e outros fatores ambientais adversos. Esses dispositivos asseguram a integridade do sinal de temperatura, garantindo medições precisas e confiáveis em uma ampla gama de ambientes industriais e comerciais. Estão disponíveis em diversos materiais, como aço inoxidável, baquelite e liga de alumínio, cada um oferecendo propriedades específicas para se adaptar a diferentes condições operacionais e requisitos de aplicação.
Os cabeçotes de conexão, também conhecidos como cabeças ou caixas de terminais, são componentes essenciais em sistemas de medição de temperatura que utilizam RTDs (Detectores de Temperatura por Resistência) e termopares. Sua função principal é fornecer um invólucro protetor para as conexões elétricas desses sensores, resguardando-as de danos mecânicos, umidade, poeira e outros fatores ambientais adversos. Esses dispositivos asseguram a integridade do sinal de temperatura, garantindo medições precisas e confiáveis em uma ampla gama de ambientes industriais e comerciais. Estão disponíveis em diversos materiais, como aço inoxidável, baquelite e liga de alumínio, cada um oferecendo propriedades específicas para se adaptar a diferentes condições operacionais e requisitos de aplicação.
A seleção do material do cabeçote de conexão é crucial para seu desempenho e durabilidade. Os cabeçotes de aço inoxidável (como os modelos KNE-SS e NAA-SS) oferecem excelente resistência à corrosão e à oxidação, sendo ideais para ambientes agressivos, higiênicos ou onde se requer alta resistência mecânica. Os cabeçotes de baquelite (modelos KB e KSB) são conhecidos por suas propriedades dielétricas e resistência a altas temperaturas, proporcionando um bom isolamento elétrico e térmico. Por outro lado, os cabeçotes de liga de alumínio (como os modelos A, B, CMI, DA, DAN, DANA, DANW, DAW, G12, KD-BA, KNE, KNEW, KNY, KSE, KSY, MAA e NAA) são leves, econômicos e oferecem boa dissipação de calor, sendo adequados para aplicações gerais e ambientes menos exigentes. Além disso, existem cabeçotes à prova de explosão (modelos BT4 e BT6), projetados especificamente para operar com segurança em atmosferas potencialmente explosivas, cumprindo rigorosas normas de segurança.
Os cabeçotes de conexão para RTDs e termopares são componentes versáteis utilizados em uma infinidade de indústrias e aplicações onde a medição precisa e confiável da temperatura é fundamental. Algumas das principais aplicações incluem:
Indústria Petroquímica e de Gás: Em refinarias, plataformas petrolíferas e plantas de processamento de gás, onde a presença de atmosferas explosivas é comum, são utilizados cabeçotes à prova de explosão para garantir a segurança e a integridade dos processos. A resistência à corrosão do aço inoxidável é vital nesses ambientes.
Indústria Alimentícia e Farmacêutica: Nessas indústrias, a higiene é primordial. Cabeçotes de aço inoxidável 304 ou 316 são preferidos devido à facilidade de limpeza, resistência a agentes químicos e conformidade com normas sanitárias, assegurando a não contaminação dos produtos.
Geração de Energia: Em usinas de energia, sejam térmicas, nucleares ou renováveis, os cabeçotes protegem os sensores de temperatura em caldeiras, turbinas e sistemas de refrigeração, onde as condições podem ser extremas em termos de temperatura e vibração.
Manufatura e Processamento Industrial: Em processos como metalurgia, fabricação de plásticos, produção de vidro e indústria automotiva, os cabeçotes resguardam os sensores que monitoram temperaturas críticas em fornos, moldes, extrusoras e linhas de produção.
Sistemas HVAC e Refrigeração: Em sistemas de aquecimento, ventilação, ar condicionado e refrigeração industrial, os cabeçotes protegem os sensores que controlam a temperatura ambiente ou de fluidos, contribuindo para a eficiência energética e o conforto.
Laboratórios e Centros de Pesquisa: Para aplicações de alta precisão e controle em ambientes de laboratório, onde se requer estabilidade e confiabilidade nas medições de temperatura.
Características Principais:
Materiais Diversos: Disponíveis em aço inoxidável (304, 316), baquelite e liga de alumínio, permitindo a seleção de acordo com o ambiente e a aplicação.
Proteção Robusta: Oferecem proteção superior contra impactos mecânicos, vibrações, umidade, poeira e agentes químicos.
Design à Prova de Explosão: Modelos específicos projetados para cumprir padrões de segurança em atmosferas potencialmente explosivas.
Conexões Versáteis: Compatíveis com uma ampla gama de entradas para cabos e furos inferiores (M20x1.5, NPT1/2", G1/2", etc.) para fácil integração.
Isolamento Elétrico e Térmico: A baquelite oferece excelentes propriedades isolantes, enquanto os metais oferecem boa condutividade térmica para dissipar calor quando necessário.
Durabilidade e Longa Vida Útil: Fabricados com materiais de alta qualidade que garantem resistência prolongada a condições adversas.
Vantagens:
Confiabilidade da Medição: Protegem as conexões do sensor, assegurando a integridade do sinal e, consequentemente, a precisão e estabilidade das medições de temperatura.
Segurança Operacional: Modelos à prova de explosão minimizam riscos em ambientes perigosos, cumprindo rigorosas normas de segurança.
Adaptabilidade: A variedade de materiais e designs permite selecionar o cabeçote ideal para cada aplicação específica, maximizando o desempenho e a vida útil do sensor.
Redução de Custos de Manutenção: Ao proteger eficazmente os sensores e suas conexões, reduz-se a frequência de falhas e a necessidade de substituições, diminuindo custos operacionais.
Facilidade de Instalação e Manutenção: Projetados para instalação simples e acesso conveniente para cabeamento e manutenção.
As especificações técnicas variam de acordo com o modelo e o material do cabeçote de conexão. A tabela a seguir apresenta características comuns e faixas típicas:
|
Característica Técnica |
Aço Inoxidável (304/316) |
Baquelite |
Liga de Alumínio (ADC12) |
À Prova de Explosão (BT4/BT6) |
|---|---|---|---|---|
|
Material |
Aço Inoxidável 304/316 |
Baquelite |
Liga de Alumínio ADC12 |
Liga de Alumínio ADC12 / Aço Inoxidável 304 |
|
Método de Revestimento |
Galvanizado |
- |
Tinta spray / Revestimento plástico |
Tinta spray / Revestimento plástico / Galvanizado |
|
Cor |
Prata |
Preto |
Cinza-prateado |
Cinza-prateado |
|
Entrada do Cabo |
M20×1.5, NPT1/2″, G1/2″, etc. |
G1/2″, G3/8″ |
M20×1.5, NPT1/2″, G1/2″, PG16, etc. |
M20×1.5 |
|
Furo Inferior |
M24×1.5, M33×1, NPT1/2″, G1/2″, etc. |
G1/2″, G1/4″ |
M12×1, M16×1, M20×1, M22×1.5, M24×1.5, M33×1.5, NPT1/2″, G1/2″, etc. |
M22×1.5 |
|
Espaçamento dos Furos |
33mm, 40mm |
33mm, 40mm, 27mm |
19mm, 27mm, 33mm, 36mm, 40mm, 44mm |
59mm |
|
Resistência à Corrosão |
Excelente |
Boa |
Boa |
Excelente (BT6) / Boa (BT4) |
|
Resistência à Temperatura |
Alta |
Muito Alta |
Moderada |
Alta |
|
Isolamento Elétrico |
Bom |
Excelente |
Bom |
Bom |
|
Certificações |
- |
- |
- |
ATEX, IECEx (dependendo do modelo) |
A tabela a seguir detalha alguns dos modelos de cabeçotes de conexão disponíveis, classificando-os por seu material principal e destacando suas características principais:
|
Modelo |
Material Principal |
Método de Revestimento |
Cor |
Entrada do Cabo |
Furo Inferior |
Espaçamento dos Furos |
Observações Adicionais |
|---|---|---|---|---|---|---|---|
|
Aço Inoxidável |
|||||||
|
KNE-SS |
Aço Inoxidável 304/316 |
Galvanizado |
Prata |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Alta resistência à corrosão. |
|
NAA-SS |
Aço Inoxidável 304/316 |
Galvanizado |
Prata |
M20×1.5 |
M20×1.5, NPT1/2″, G1/2″ |
33mm |
Ideal para ambientes higiênicos. |
|
KC-SS |
Liga de Alumínio ADC12 |
Cinza-prateado |
M20×1.5 |
M12×1, M16×1, M20×1 |
36mm |
Conexão de aço inoxidável. |
|
|
Baquelite |
|||||||
|
KB |
Baquelite |
- |
Preto |
G1/2″ |
G1/2″ |
33mm, 40mm |
Excelente isolamento elétrico. |
|
KSB |
Baquelite |
- |
Preto |
G3/8″ |
G1/4″ |
27mm |
Compacto, bom isolamento. |
|
Liga de Alumínio |
|||||||
|
A |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M24×1.5, φ22.8/21, φ32.5/28, G1/2″, G3/4″ |
46mm |
Uso geral. |
|
B |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, G1/2″, PG16 |
M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm |
Leve e versátil. |
|
CMI |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, M33×1.5, NPT1/2″, G1/2″ |
40mm, 44mm |
Múltiplas opções de furo. |
|
DA |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M20×1, M22×1.5, M24×1.5, NPT1/2″, G1/2″, φ32.5 |
40mm |
Design robusto. |
|
DAN |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, NPT1/2″, G1/2″ |
33mm |
Conexões padrão. |
|
DANA |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, G1/2″ |
M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm, 36mm |
Variedade de furos. |
|
DANW |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, NPT1/2″, G1/2″ |
- |
Amplamente compatível. |
|
DAW |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M20×1, M22×1.5, M24×1.5, NPT1/2″, G1/2″ |
40mm |
Durabilidade. |
|
G12 |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M24×1.5, NPT1/2″, G1/2″ |
33mm |
Padrão industrial. |
|
KD-BA |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, PG16 |
M12×1, M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm |
Versátil. |
|
KNE |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, NPT3/4″, G1/2″, G3/4″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Múltiplas opções de rosca. |
|
KNEW |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M12×1, M16×1, M20×1, M22×1, M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Vasta gama de furos. |
|
KNY |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, NPT1/2″, NPT3/4″, G1/2″, G3/4″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Flexibilidade nas conexões. |
|
KSE |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M16×1.5, NPT3/8″, G3/8″ |
M12×1, M16×1, NPT1/2″, G1/2″ |
27mm |
Compacto. |
|
KSY |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M16×1.5, NPT3/8″, G3/8″ |
M12×1, M16×1, NPT1/2″, G1/2″ |
27mm |
Pequeno tamanho. |
|
MAA |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M16×1.5 |
M10×1, M12×1, G1/8″ |
19mm |
Miniatura. |
|
NAA |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5, G1/2″, PG16 |
M10×1, M12×1, M16×1, M20×1.5, M24×1.5, NPT1/2″ |
33mm |
Padrão. |
|
À Prova de Explosão |
|||||||
|
BT4 |
Liga de Alumínio ADC12 |
Tinta spray / Revestimento plástico |
Cinza-prateado |
M20×1.5 |
M22×1.5 |
59mm |
Certificação à prova de explosão. |
|
BT6 |
Aço Inoxidável 304 |
Galvanizado |
Prata |
M20×1.5 |
M22×1.5 |
59mm |
Certificação à prova de explosão, alta resistência à corrosão. |
Um cabeçote de conexão, também conhecido como caixa de terminais, é um componente fundamental em sistemas de medição de temperatura industrial. Sua principal função é atuar como um invólucro protetor para as delicadas conexões elétricas dos sensores de temperatura, como os RTDs (Detectores de Temperatura por Resistência) e os termopares.
Este dispositivo resguarda os terminais de cabeamento de fatores ambientais adversos, como umidade, poeira, sujeira, corrosão e danos mecânicos. Ao assegurar a integridade dessas conexões, o cabeçote de conexão garante que o sinal do sensor seja transmitido de forma precisa e confiável ao sistema de controle, o que é crucial para uma medição de temperatura industrial exata e estável. Os materiais comuns incluem aço inoxidável, baquelite e liga de alumínio, cada um oferecendo níveis específicos de proteção e resistência para diferentes ambientes.
