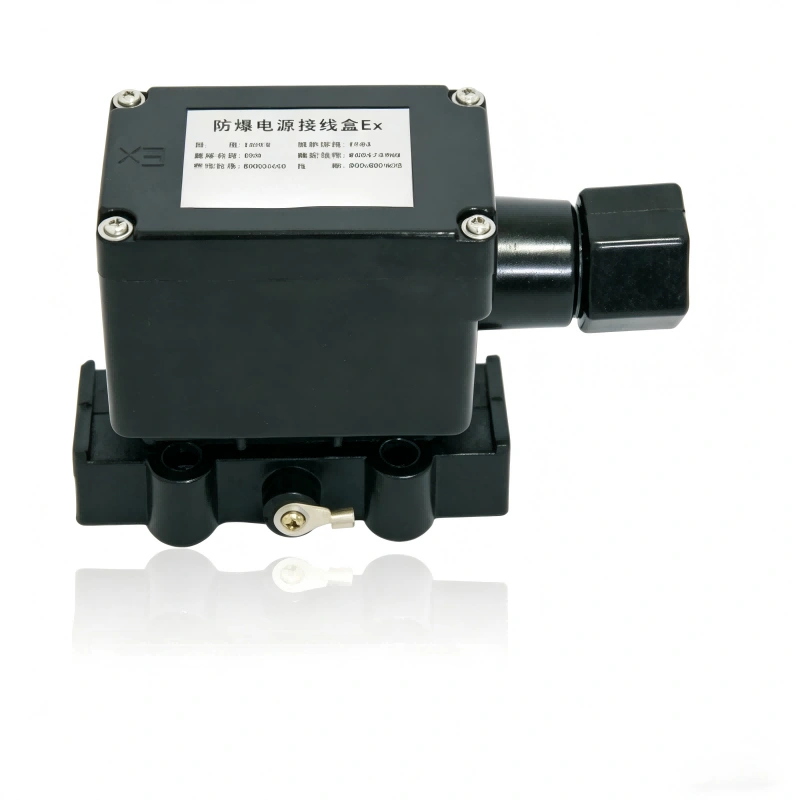

Esta série de caixas de ligação de alimentação à prova de explosão é projetada especificamente para ambientes perigosos inflamáveis e explosivos, fornecendo uma solução segura e confiável para introdução, ramificação, conexão e vedação de cabos. A carcaça é robusta e a vedação é excelente, sendo adequada para locais perigosos de Zona 1 e Zona 2, garantindo a segurança intrínseca do sistema de distribuição de energia.
Este produto é um dispositivo de conexão elétrica do tipo à prova de chama (ou de segurança aumentada, ou composto), utilizado principalmente para transição, derivação e conexão de alimentação de cabos em atmosferas explosivas de gás ou pó. Sua carcaça é normalmente feita de liga de alumínio de alta resistência, aço inoxidável ou plástico de engenharia, combinada com uma superfície de junção à prova de chama de precisão e uma estrutura de vedação multicamadas, podendo efetivamente impedir que arcos, faíscas ou alta temperatura gerados internamente inflamam misturas explosivas externas. O produto está em conformidade com os padrões nacionais e internacionais de proteção contra explosão e é um componente chave para instalações elétricas em áreas perigosas das indústrias de petróleo, química, gás natural, farmacêutica, etc.
Aplicável em atmosferas explosivas de gás Zona 1, Zona 2 e atmosferas explosivas de pó Zona 21, Zona 22 (deve ser determinado de acordo com a marca de proteção contra explosão).
Indústrias: Extração e refino de petróleo, indústria química, processamento e transporte de gás natural, farmacêutica, processamento de grãos e óleos, mineração de carvão, portos, etc.
Usos: Conexão e derivação dos cabos de alimentação para equipamentos à prova de explosão como instrumentos de campo, luminárias, motores, válvulas; conexão de entrada e saída para quadros de distribuição à prova de explosão; transição e vedação de sistemas de tubulação de cabos.
Alta Segurança à Prova de Explosão: Conforme com padrões como GB3836, IECEx, ATEX, etc., marca de proteção contra explosão como Ex d IIC T6 Gb, fornecendo proteção confiável contra explosão.
Excelente Tolerância Ambiental: Alto grau de proteção (normalmente IP65/IP66/IP67), à prova de pó, água e corrosão, adequado para ambientes externos e industriais severos.
Capacidade Flexível de Instalação de Cabos: Fornece interfaces para dispositivos de introdução de cabos (glands) de múltiplas especificações, suporta cabos de diferentes diâmetros, facilitando a instalação e manutenção.
Estrutura Robusta e Durável: A carcaça é resistente a impactos e raios UV (se aplicável), com espaço interno amplo para conexões e terminais padrão.
Instalação Conveniente: Design compacto, oferece vários métodos de instalação como montagem em parede ou poste, facilitando a construção.
|
Item |
Especificação/Descrição |
|---|---|
|
Marca de Proteção contra Explosão |
Ex d IIC T6 Gb / Ex e IIC T6 Gb / Ex tD A21 IP66 T80°C, etc. (deve ser baseado na certificação real) |
|
Grau de Proteção (IP) |
IP66 (típico) |
|
Material da Carcaça |
Liga de alumínio injetada, aço inoxidável 304/316, poliéster reforçado com fibra |
|
Tratamento de Superfície |
Liga de alumínio: pintura em pó de poliéster; Aço inoxidável: tratamento de passivação |
|
Grau de Resistência à Corrosão |
WF1, WF2 (escolher de acordo com o ambiente) |
|
Faixa de Diâmetro Externo do Cabo Aplicável |
Φmm - Φmm (por exemplo: 6mm - 22mm) |
|
Especificação da Entrada do Cabo |
G1/2", M20, M25, M32, NPT 1/2", etc. (sistema de rosca e quantidade opcionais) |
|
Volume Interno |
XXX cm³ (determina o número de terminais que podem ser acomodados) |
|
Temperatura Ambiente |
-20°C a +40°C (ou faixa mais ampla) |
|
Parâmetros Nominais |
Tensão: até 690V CA; Corrente: até 200A (depende dos componentes internos) |
Tipo e Quantidade de Interface: Pode especificar as especificações de rosca (rosca G, rosca M, rosca NPT) e a quantidade (uma via, duas vias, três vias, quatro vias) das entradas e saídas.
Método de Vedação do Cabo: Escolher juntas de vedação elásticas ou glands para cabos.
Acessórios Internos: Pode adicionar opcionalmente blocos de terminais, terminais de aterramento, trilhos de montagem, etc.
Cor: O padrão é cinza, podem ser fornecidas cores chamativas como laranja-avermelhado, azul, etc.
Serviço de Personalização:
Tamanhos Fora do Padrão: Personalizar dimensões externas especiais e volume interno de acordo com os desenhos do cliente.
Materiais Especiais: Personalizar materiais com maior grau de resistência à corrosão, como aço inoxidável 316L, liga de Hastelloy, etc.
Certificações Especiais: Solicitar certificações de proteção contra explosão específicas de países ou regiões, certificações marítimas, etc., de acordo com a demanda do mercado-alvo.
Funções Integradas: Personalizar modelos especiais que integrem proteção contra sobrecarga, módulos de conversão de sinal ou luzes indicadoras.
A área de aplicação específica deste produto depende de sua marca de proteção contra explosão na carcaça. Por exemplo, a marca "Ex d IIC T6 Gb" indica que é do tipo à prova de chama, aplicável nas Zonas 1 e 2 com presença de atmosferas explosivas de gases das classes IIA, IIB, IIC, com a temperatura superficial máxima do equipamento não excedendo 85°C (T6). Se for usado em atmosferas de pó, a marca será diferente. Antes da seleção, verifique se a marca de proteção contra explosão do produto corresponde à classificação da área perigosa no local.
