O Controlador de Temperatura Digital é um instrumento de controle industrial baseado em microprocessador de alto desempenho. Sua função principal é a gestão de malha fechada utilizando o algoritmo PID (Proporcional, Integral e Derivativo), que permite a estabilização térmica sem oscilações. Este dispositivo atua como o cérebro de qualquer sistema térmico, comparando constantemente o sinal de entrada do sensor com o valor de setpoint desejado para realizar correções em milissegundos.
A família de controladores REX-C é o padrão ouro da indústria pelo equilíbrio entre custo e desempenho. Projetados para integração em painéis de controle via montagem embutida, esses equipamentos eliminam a incerteza em processos críticos de calor ou frio. Com sua tecnologia de autoajuste (Auto-Tuning), o controlador analisa a inércia térmica do sistema e configura automaticamente os parâmetros ideais, removendo a necessidade de cálculos manuais complexos. É a solução ideal para técnicos que buscam confiabilidade operacional, facilidade de leitura e compatibilidade universal com sensores do tipo termopar e RTD.
Os usuários podem configurar o dispositivo de acordo com a complexidade do projeto:
Termopares: K (0–1200°C), J (0–1200°C), S (0–1600°C), R (0–1600°C), B, E, T, N.
Resistências Térmicas (RTD): PT100 (-200 a 600°C), Cu50.
Saída de Relé (RELAY): Capacidade de carga de 250V AC / 3A. Ideal para contatores de potência.
Saída SSR (Relé de Estado Sólido): Pulso de 12V DC (máx. 30mA). Permite controle PID mais refinado (ciclos de 1–2 segundos) sem ruído mecânico ou desgaste.
Controle PID: Com autoajuste para máxima estabilidade.
Controle ON/OFF: Com histerese ajustável para sistemas de resposta lenta (bombas d'água, resistencias de alta inércia).
A arquitetura da Série REX é projetada sob padrões de ergonomia industrial e durabilidade:
PV (Valor do Processo): Mostra a temperatura real em tempo real em vermelho brilhante para máxima visibilidade.
SV (Valor de Setpoint): Indica a temperatura alvo em verde, facilitando a diferenciação rápida.
ALM1 / ALM2: Alertas de limite superior, inferior ou desvio.
OUT1: Indica o status da saída de controle (ativada/desativada).
AT (Auto-Tuning): Pisca quando o equipamento está na fase de "aprendizado" da dinâmica do sistema.
Quatro botões com feedback tátil, protegidos contra poeira e salpicos leves — permitindo navegar por menus internos de configuração de alarmes, histerese e offset.
Fabricado em ABS retardante de chama. A parte posterior possui bornes de parafuso numerados para conexão segura de alimentação, sensores e atuadores.
Graças à sua versatilidade de entrada e saída, este controlador é a peça-chave em:
Transformação de Polímeros: Controle de temperatura em bicos de impressoras 3D industriais, extrusoras de plástico e máquinas de injeção.
Tratamentos Térmicos e Forjaria: Gestão de fornos de cerâmica, mufflas de laboratório e fraguas elétricas para cutelaria.
Indústria Alimentícia e Química: Controle de cubas de fermentação, tanques de pasteurização, autoclaves e sistemas de destilação.
Sistemas HVAC: Regulação de caldeiras industriais, sistemas de refrigeração de precisão e câmaras climáticas.
Embalagem: Controle de seladoras térmicas e túneis de retractilado.
Margem de erro de apenas ±0,5% da faixa total, garantindo repetibilidade em cada lote de produção.
Software de filtragem incorporado que evita leituras erradas causadas por ruído eletromagnético de motores ou transformadores próximos.
Disponível em versão de relé eletromecânico (para ciclos lentos e cargas diretas) ou saída de tensão SSR (para ciclos de comutação rápidos que prolongam a vida útil do sistema).
Dispõe de múltiplos modos de alarme (desvio absoluto, relativo, faixa de espera), permitindo proteger a maquinaria contra superaquecimentos perigosos.
Sensor interno que ajusta automaticamente a leitura conforme a temperatura ambiente do painel, garantindo exatidão mesmo no verão ou em ambientes fechados.
|

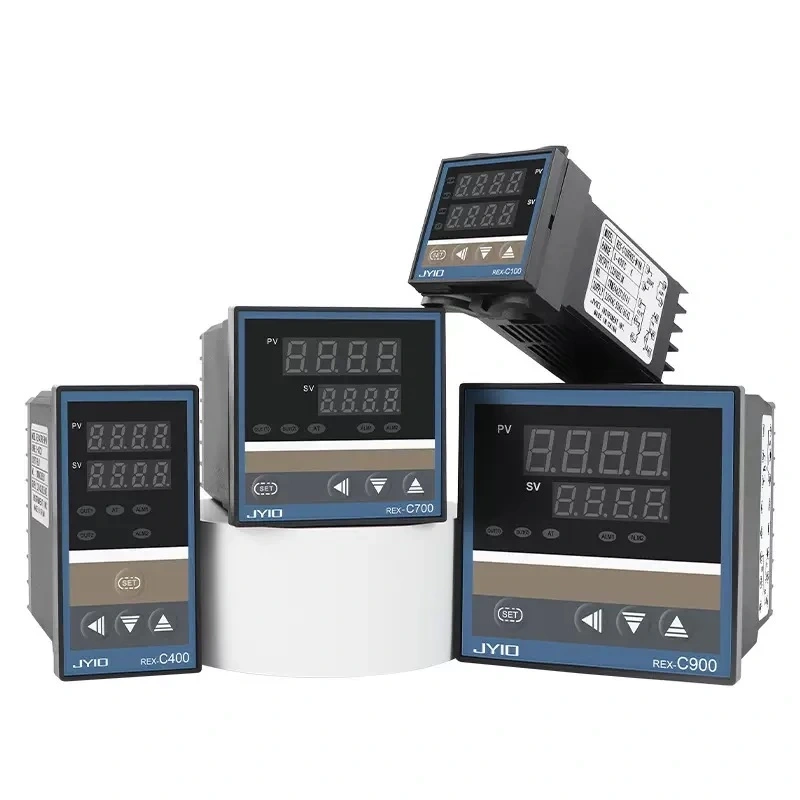

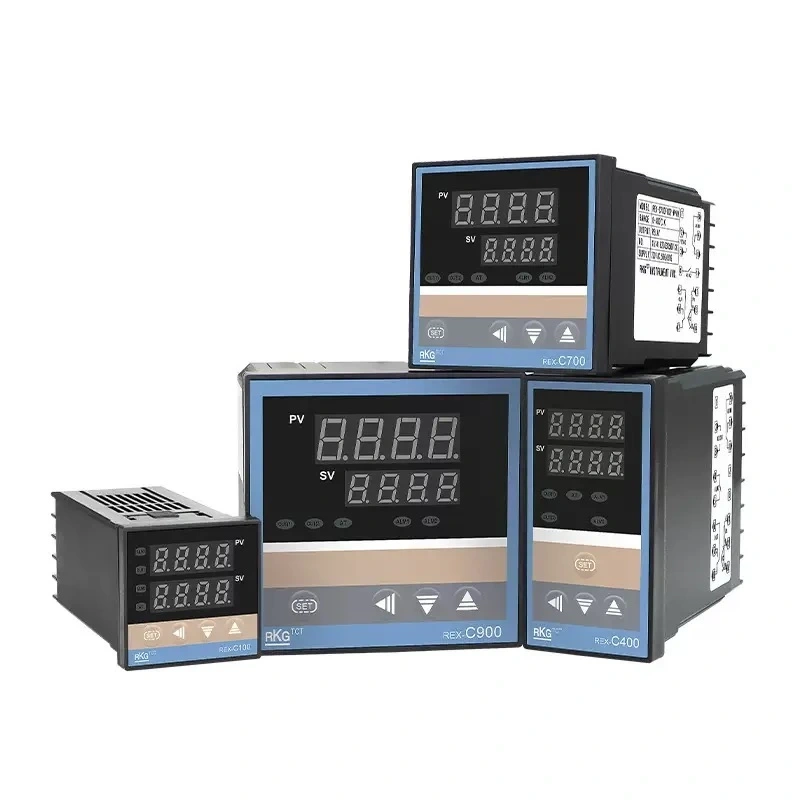

Referência |
Modelo |
Dimensões do Painel |
Dimensões de Corte |
Display (Dígitos) |
|---|---|---|---|---|
|
X-C100 |

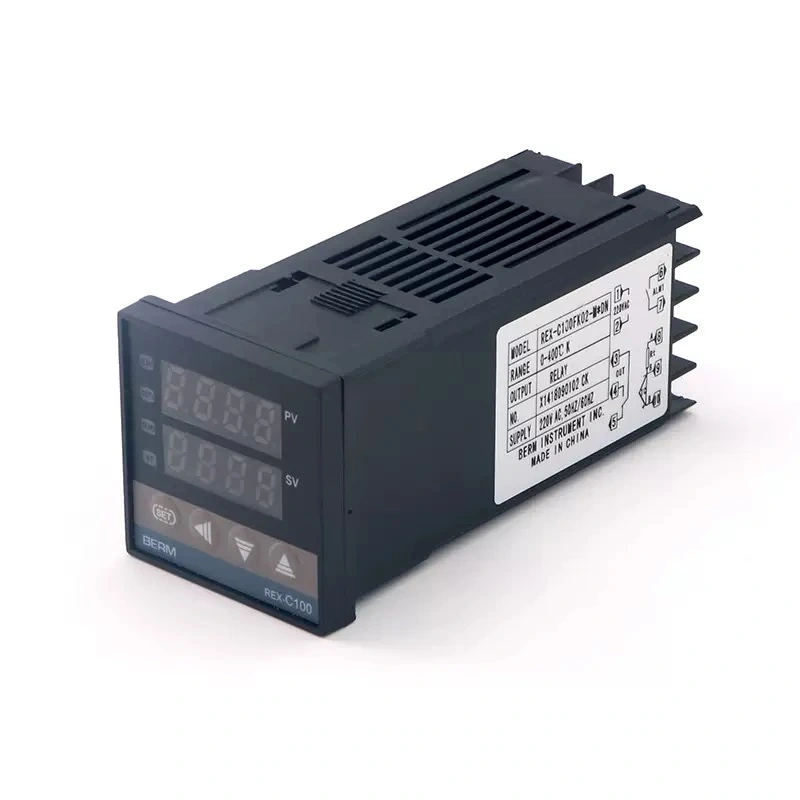

REX-C100 |
48 × 48 mm |
45 × 45 mm |
4 (0–1200°C) |
|
X-C400 |
REX-C400 |
48 × 96 mm |
45 × 92 mm |
4 (0–1200°C) |
|
X-C700 |

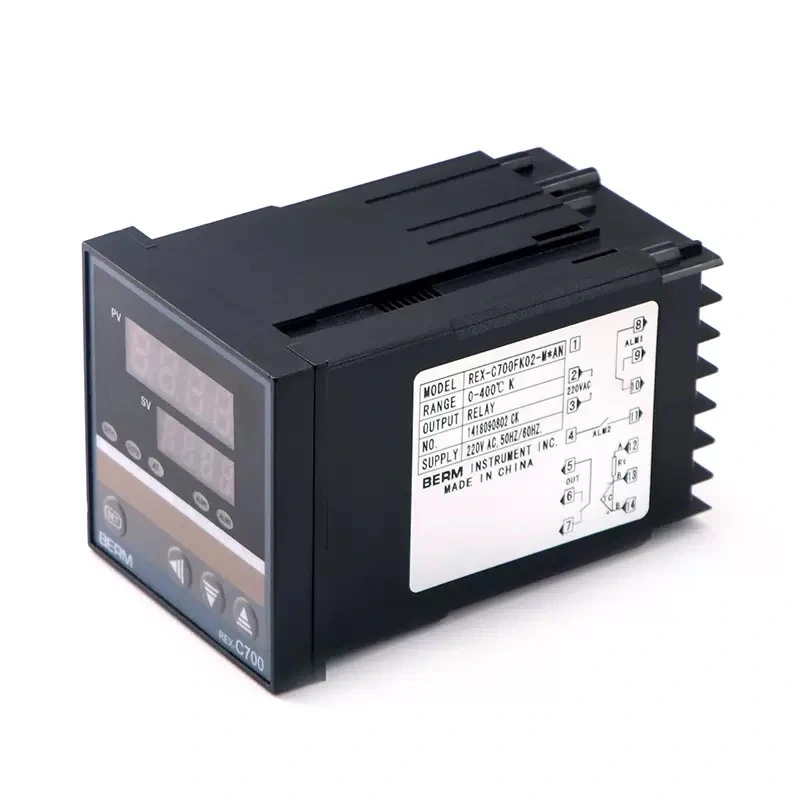

REX-C700 |
72 × 72 mm |
68 × 68 mm |
4 (0–1200°C) |
|
X-C900 |
REX-C900 |
96 × 96 mm |
92 × 92 mm |
4 (0–1200°C) |
Tensão de Alimentação: 220V AC ±10%, 50/60 Hz.
Resistência de Isolamento: > 50MΩ (a 500V DC).
Rigidez Dielétrica: 1500V AC por 1 minuto.
Ciclo de Amostragem: 100 milissegundos (10 leituras por segundo).
Faixa de Temperatura de Trabalho: 0 a 50°C (Umidade < 85% RH).
Resolução: Ajustável para 1°C ou 0,1°C (varia conforme o modelo e configuração).
O erro mais comum ao adquirir um controlador PID REX-C100 é tentar alimentar a carga diretamente pelos terminais de saída. Para uma configuração com Relé de Estado Sólido (SSR), o cabeamento deve seguir este esquema lógico:
Alimentação do Controlador: Conecte a rede de 220V AC aos pinos 1 e 2.
Entrada do Termopar (Sensor): Conecte o fio positivo do termopar ao pino 9 e o negativo ao pino 10. Nota: Se a temperatura na tela diminuir ao aquecer o sensor, inverta esses fios.
Saída de Controle (Sinal DC): Conecte o pino 4 (positivo) do controlador ao terminal 3 (+) do SSR, e o pino 5 (negativo) do controlador ao terminal 4 (-) do SSR.
Circuito de Carga (Resistencia): O SSR atua como um interruptor. Você deve passar um dos cabos de potência da sua resistencia pelos terminais 1 e 2 do SSR (lado AC).
