Apresentamos a nossa máquina de corte a laser de folhas de mica CT-04, uma solução de engenharia avançada concebida para setores que requerem a máxima fidelidade no processamento de materiais isolantes e minerais. Graças à sua tecnologia de CO2 de 130W, este equipamento garante um corte de mica com bordos lisos e sem rebarbas, otimizando os processos de fabrico na indústria elétrica e eletrónica.
No ambiente industrial atual, a eficiência mede-se pela qualidade do acabamento final e pela redução de desperdícios. A maquinaria de corte a laser para materiais não metálicos CT-04 foi desenvolvida para responder à procura de componentes de mica com tolerâncias mínimas. Ao contrário das troqueladoras tradicionais que podem lascar ou delaminar a estrutura mineral da mica, o modelo CT-04 realiza um processo sem contacto físico. Isto não só preserva as propriedades dielétricas do material, como também permite a criação de geometrias complexas que seriam impossíveis de alcançar com ferramentas físicas, posicionando-se como a melhor solução de corte industrial para mica e isoladores térmicos.
A cortadora a laser de mica CT-04 é um sistema de controlo numérico computorizado (CNC) especializado na termofusão de precisão através de um feixe de luz coerente de 10.6 micrómetros. Utiliza um tubo de laser de CO2 de vidro selado com uma potência nominal de 130W, o que lhe permite seccionar lâminas de mica moscovite, flogopita e materiais compostos com uma limpeza excecional. A sua estrutura robusta e o seu sistema de guia de alta velocidade equilibrada asseguram que o raio mantenha uma estabilidade constante, eliminando as imperfeições térmicas comuns noutros métodos de corte mecânico.
A versatilidade da cortadora a laser de CO2 de grande formato permite a sua integração em múltiplas cadeias de fornecimento. A sua capacidade para trabalhar com uma ampla gama de materiais não metálicos torna-a numa ferramenta indispensável para:
|
Setor Industrial |
Aplicações Específicas |
|---|---|
|
Indústria Elétrica |

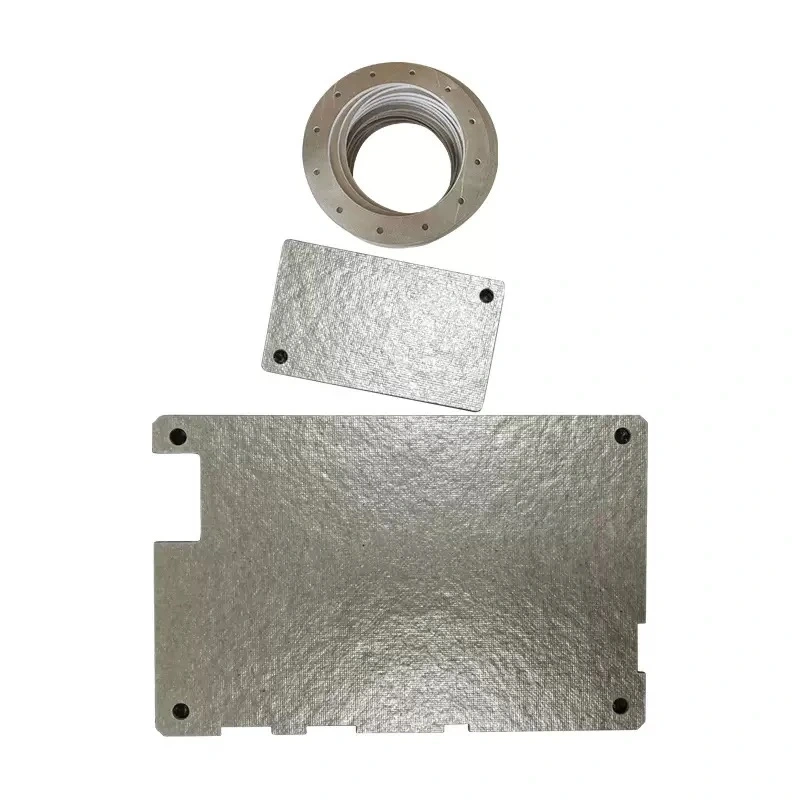

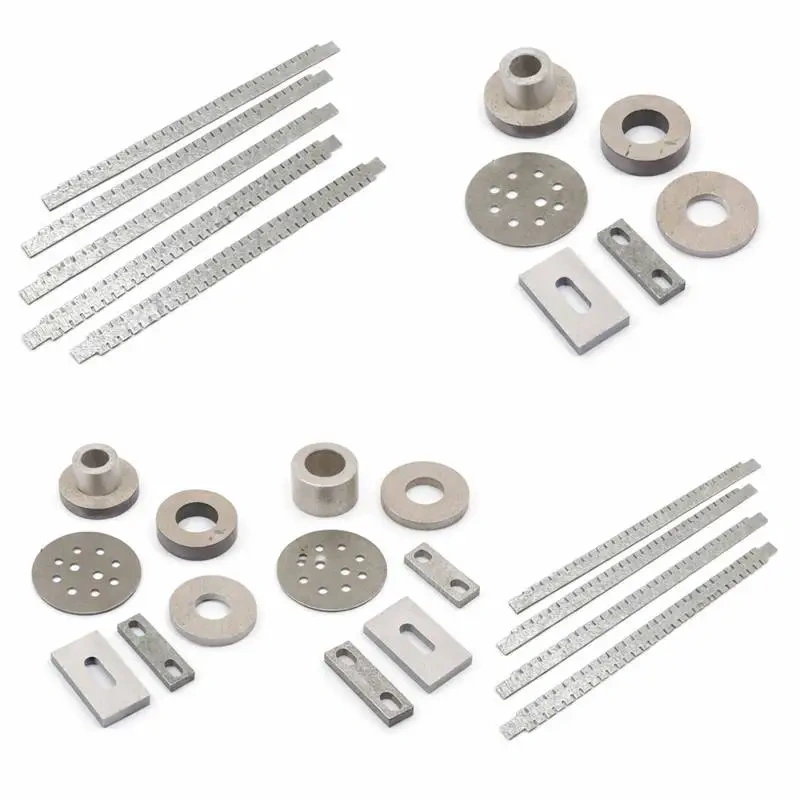

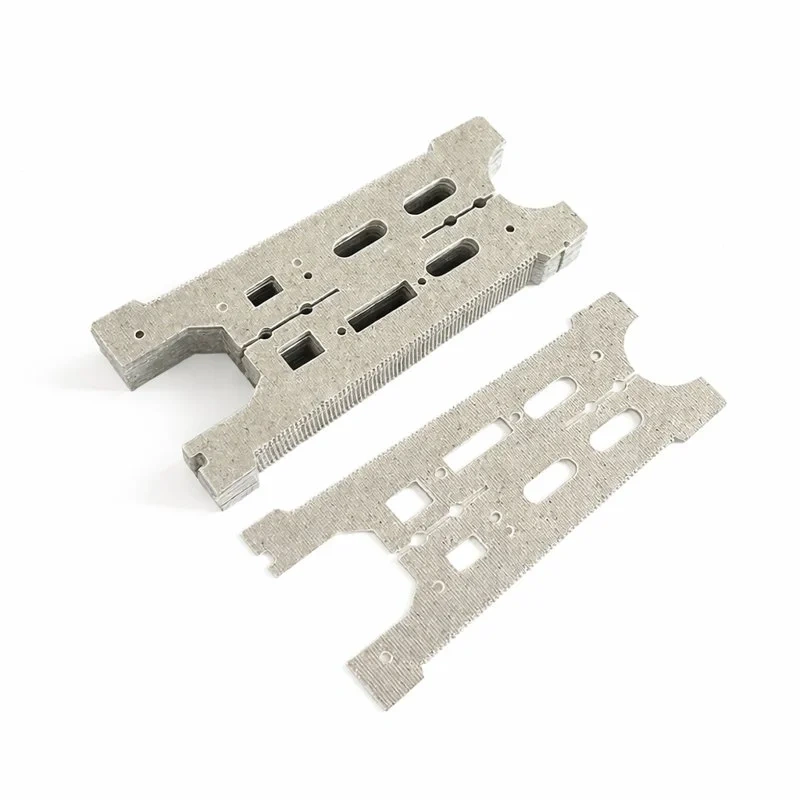

Fabricação de isoladores para transformadores, suportes de resistencias e juntas dielétricas de mica. |
|
Eletrodomésticos |
Corte de placas de mica para fornos micro-ondas, secadores de cabelo e elementos de aquecimento. |
|
Eletrónica de Potência |
Criação de espaçadores térmicos e lâminas protetoras para semicondutores. |
|
Publicidade e Design |
Corte e gravação de acrílico, madeira, couro e materiais orgânicos para sinalética de alta gama. |
|
Indústria Têxtil e Brinquedos |
Corte de padrões em tecidos, couro sintético e peças de modelos à escala com bordos selados. |
A precisão do modelo CT-04 permite alcançar uma largura de linha de apenas 0.1 mm, ideal para microperfurações em lâminas de mica destinadas a componentes eletrónicos de alta densidade.
O design da cortadora a laser de precisão para mica integra componentes de grau industrial que oferecem benefícios tangíveis na produção diária:
Acabamento Superior: A tecnologia de focalização avançada consegue um corte limpo e bordos lisos sem rebarbas, o que reduz significativamente os tempos de pós-processamento e limpeza manual.
Alta Eficiência Energética: Com uma taxa de conversão eletro-ótica de até 25%, o equipamento maximiza a saída de potência do laser, garantindo um corte estável mesmo em jornadas de trabalho intensivas.
Sistema de Movimento de Precisão: Equipada com motores de passo Leisai (Leadshine) de alta gama, a máquina oferece uma repetibilidade de ± 0.1 mm, fundamental para a produção em série de peças exatas.
Estabilidade Térmica: O sistema de arrefecimento por água a temperatura constante (Chiller) protege a vida útil do tubo laser e assegura que a potência do feixe não flutue durante cortes prolongados.
Software Inteligente: Inclui um sistema de composição automática que otimiza a utilização do material, compatível com formatos padrão da indústria como AI, DXF, PLT e DST.
|
Parâmetro |
Especificação Detalhada |
|---|---|
|
Área de Trabalho Real |
1600 mm x 800 mm |
|
Tipo de Laser |
Tubo de vidro selado de CO2 (Comprimento de onda 10.6 µm) |
|
Potência do Laser |
130W (Opcional até 150W) |
|
Velocidade Máxima de Corte |
400 mm/s |
|
Precisão de Posicionamento |
± 0.1 mm |
|
Largura de Linha Mínima |
0.1 mm |
|
Sistema de Condução |
Motores de passo de alta precisão (Leisai) |
|
Método de Arrefecimento |
Chillerindustrial por água com controlo de temperatura |
|
Compatibilidade de Software |
CorelDraw, AutoCAD, Adobe Illustrator, Tajima DST |
|
Sistemas Operativos |
Windows XP / 7 / 8 / 10 / 11 |
Compreendemos que cada linha de produção tem necessidades únicas. Por isso, a cortadora a laser de folha de mica CT-04 oferece diversas configurações modulares:
Potência Escalonável: Possibilidade de integrar tubos laser de 150W para materiais de maior espessura ou maior velocidade de avanço.
Sistemas de Extração: Opção de incluir filtros de ar de alta eficiência (HEPA) para ambientes de trabalho fechados, eliminando fumos e partículas em suspensão.
Mesas de Trabalho Intercambiáveis: Escolha entre mesa de favo de mel (ideal para peças pequenas e materiais flexíveis) ou mesa de lâminas (ótima para folhas rígidas de mica e acrílico).
Cabeçotes Duplos: Configuração opcional de duplo cabeçote laser para duplicar a produtividade em peças idênticas.
Assistência de Ar Automatizada: Ajuste de pressão de ar controlado por softwarepara otimizar o sopro de acordo com o material, melhorando ainda mais a qualidade do bordo.
Para o processamento industrial de folhas de mica, o laser de CO2 (Dióxido de Carbono) é a tecnologia superior. Uma vez que a mica é um mineral com alta resistência térmica e propriedades dielétricas, requer um comprimento de onda específico (10.6 micrómetros) que o laser de CO2 fornece com uma absorção ótima. Ao contrário do laser de fibra (mais apto para metais), o laser de CO2 de 130W ou superior permite uma sublimação limpa do material, conseguindo um corte de mica sem rebarbas e evitando a delaminação ou lascagem que ocorre com os métodos de corte mecânico ou troquelagem tradicionais.
