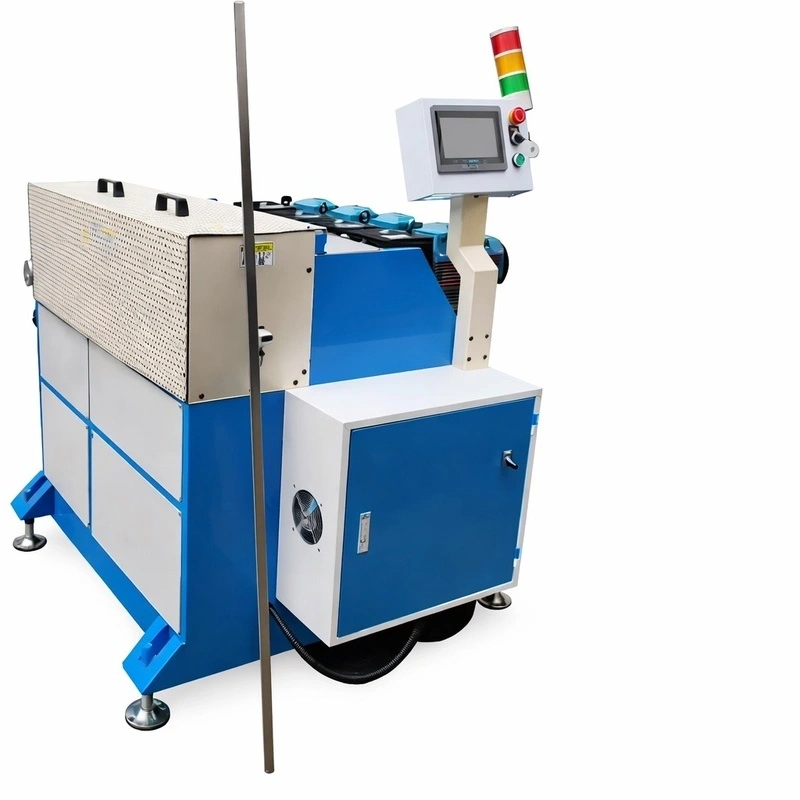

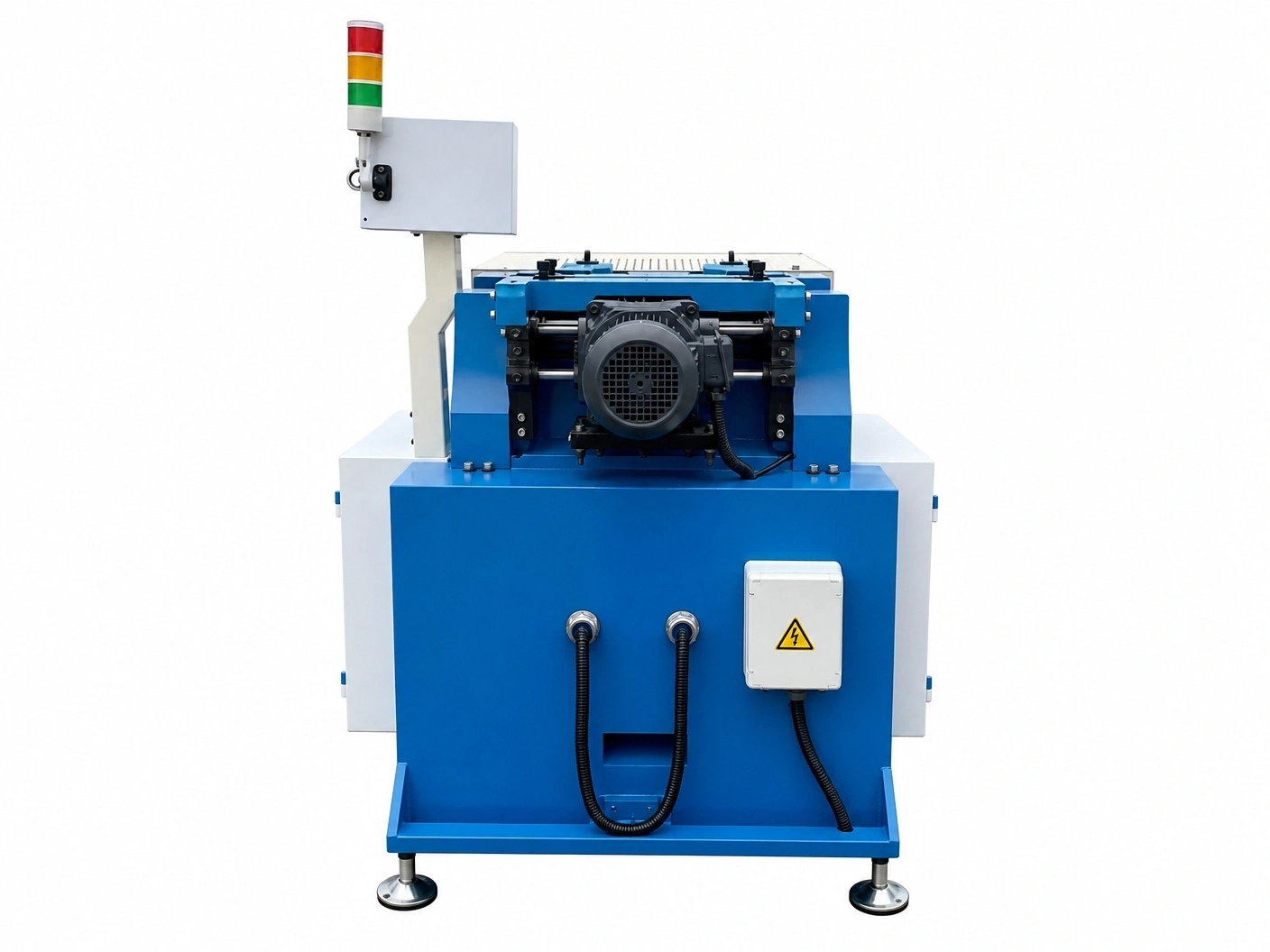

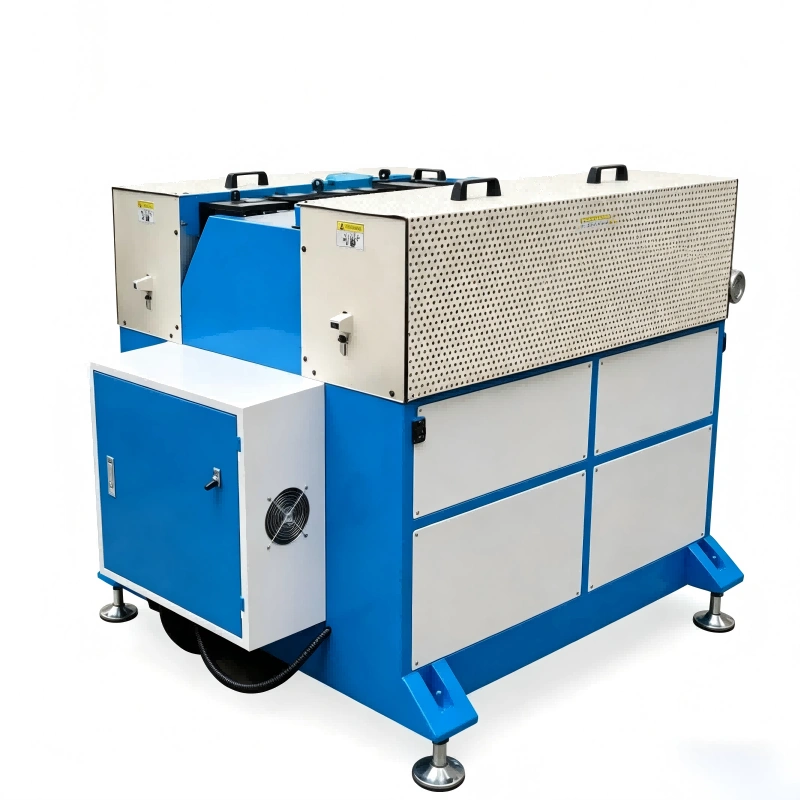

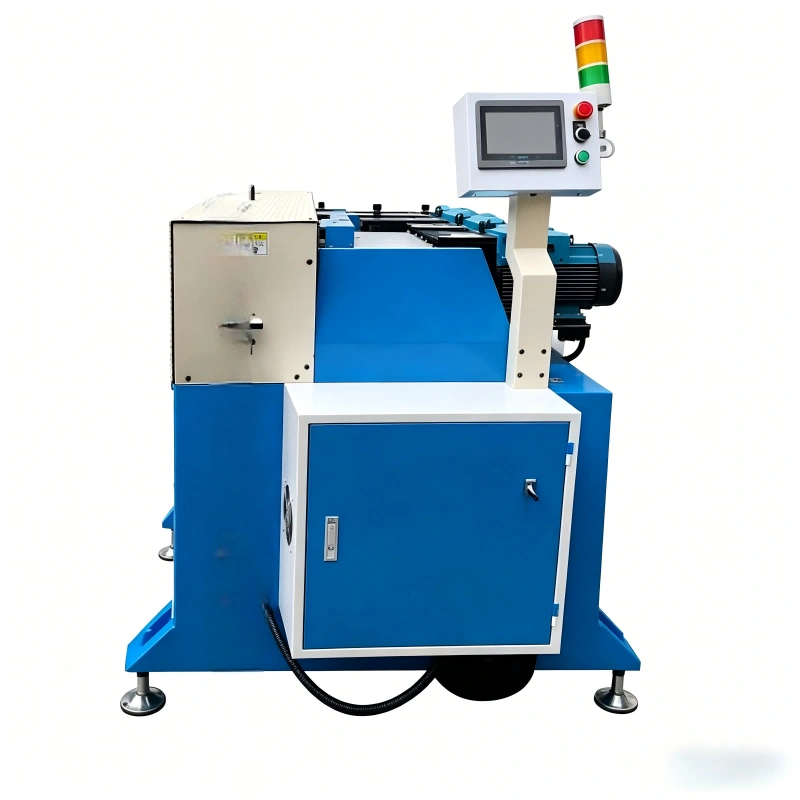

Construída sobre uma bancada integral de ferro fundido, a Máquina Laminadora HTR-210 é submetida a um tratamento de têmpera a alta temperatura durante 72 horas para aliviar tensões, conferindo-lhe uma rigidez e resistência excecionais. Esta robustez garante uma operação estável e livre de deformações, fundamental para manter a precisão de laminação ao longo do tempo. A cabeça de fuso de rolos de pressão, uma estrutura unificada, incorpora blocos deslizantes e um corpo de ajuste cortados com rosca, alcançando uma precisão de ajuste de diâmetro de 0,03 mm. Dispõe de um mostrador de ajuste fino e da capacidade de retorno ao zero para uma calibração simples. A caixa de engrenagens do motor dos rolos de laminação oferece velocidades diferenciais e constantes, adaptando-se às necessidades específicas do tubo e do cliente. A HTR-210 é compatível com uma vasta gama de materiais de tubos metálicos e pode processar formas quadradas, planas, retangulares e redondas mediante a troca de moldes, oferecendo uma versatilidade inigualável na produção de resistencias elétricas industriais.
A Máquina Laminadora HTR-210 representa um avanço significativo na fabricação de resistencias elétricas planas e tubos de forno de formas especiais. Projetada para superar as limitações de eficiência dos métodos tradicionais, esta máquina emprega um processo de laminação contínua em múltiplas etapas. Esta abordagem garante uma redução gradual e uniforme do diâmetro, resultando numa compactação superior do pó de MgO. O resultado é uma resistencia plana com uma densidade de isolante excecionalmente alta, uma rectidão impecável e uma estabilidade dimensional superior. A HTR-210 é a ferramenta ideal para fabricantes que procuram maximizar a densidade de óxido de magnésio nos seus elementos calefatores tubulares, assegurando uma transferência de calor ótima e uma vida útil prolongada do produto final.
A Máquina Laminadora HTR-210 distingue-se por um conjunto de características de desempenho que a posicionam como uma solução superior para a compactação de resistencias elétricas:
Estabilidade e Durabilidade Inigualáveis: Graças à sua bancada integral de ferro fundido com tratamento de têmpera de 72 horas, a máquina oferece uma rigidez e resistência excecionais, garantindo um funcionamento estável e preciso a longo prazo, mesmo sob cargas de trabalho intensas.
Precisão de Laminação Avançada: O design da cabeça de fuso de rolos de pressão, com blocos deslizantes cortados por fio, permite uma precisão de ajuste de diâmetro de 0,03 mm, assegurando uma compactação uniforme e um acabamento dimensional exato para resistencias planas.
Sistema de Rolos de Velocidade Variável: A caixa de engrenagens do motor dos rolos de laminação oferece dois tipos de velocidade (diferencial e constante), otimizando a extensibilidade do tubo e adaptando-se a diferentes diâmetros e requisitos de compactação.
Ferramentas de Laminação de Alta Resistência: As matrizes de laminação são fabricadas com aço de alta qualidade e carboneto cementado de tungsténio, o que garante uma durabilidade superior e um desempenho constante, mesmo com materiais de tubo exigentes.
Função de Paragem Automática Inteligente: Equipada com um sistema de paragem automática que se ativa em caso de bloqueio do tubo, protegendo a máquina e o material de possíveis danos e minimizando o tempo de inatividade.
Design Ergonómico e Eficiente: Com um tamanho compacto, baixo nível de ruído e ajustes rápidos e convenientes, a HTR-210 é uma máquina fácil de operar e manter, ideal para ambientes de produção modernos.
Versatilidade de Materiais e Formas: Apta para laminar uma vasta gama de materiais de tubos metálicos e capaz de processar formas quadradas, planas, retangulares e redondas mediante a troca de moldes, oferecendo uma flexibilidade de produção excecional.
Operação com Conversão de Frequência Completa: Incorpora um sistema de conversão de frequência completo, o que permite um controlo preciso da velocidade e otimiza o consumo energético, contribuindo para uma operação mais eficiente e sustentável.
A Máquina Laminadora HTR-210 é indispensável na fabricação de elementos calefatores que requerem uma compactação precisa do isolante e formas específicas. As suas principais aplicações incluem:
Resistencias Elétricas Planas: Fundamental para a produção de resistencias planas utilizadas em aplicações industriais como prensas térmicas, maquinaria de embalagem e superfícies de aquecimento, onde é necessária uma distribuição uniforme do calor.
Tubos de Forno de Formas Especiais: Ideal para a fabricação de resistencias para fornos industriais e equipamentos de processamento que utilizam tubos com geometrias não redondas, como retangulares ou quadrados.
Resistencias Calefatoras de Cartucho de Alta Densidade: Embora especializada em formas planas, a sua capacidade de compactação de MgO é aplicável a resistencias de cartucho que requerem uma densidade extrema para um rendimento ótimo.
Elementos Calefatores para Eletrodomésticos: Utilizada na produção de componentes para eletrodomésticos de alta gama que exigem eficiência e durabilidade, como ferros de engomar, fornos e grelhadores.
|
Parâmetro Técnico |
Valor / Intervalo |
|---|---|
|
Modelo |
HTR-210 |
|
Diâmetro do Tubo Laminado (Plano) |
25x9 mm - 25.4x6.5 mm |
|
Diâmetro Máximo Antes de Laminar (Redondo) |
Φ30 mm |
|
Comprimento Mínimo de Processamento |
120 mm |
|
Velocidade de Laminação |
10 metros por minuto (aproximadamente) |
|
Rectidão Após Laminação |
1:350 |
|
Redondeza Após Laminação |
0.06 mm |
|
Alimentação Elétrica |
Trifásico 380V, 50Hz |
|
Potência |
27 KW |
|
Número de Secções da Matriz |
12 secções |
|
Caixa de Engrenagens do Motor |
Controlo numérico, velocidade constante, velocidade diferencial |
|
Dimensões da Máquina (C x L x A) |
1600 x 1200 x 1100 mm |
|
Peso |
1700 KG |
Para adaptar a Máquina Laminadora HTR-210 aos seus requisitos de produção específicos, oferecemos várias opções de personalização e acessórios:
Materiais de Matriz Intercambiáveis: Disponibilidade de matrizes de laminação fabricadas em aço de alta resistência e carboneto cementado de tungsténio, permitindo selecionar o material ótimo com base na dureza do tubo e na vida útil desejada.
Sistemas de Controlo Avançados: Integração de PLC com ecrã tátil HMI para uma programação intuitiva de parâmetros de laminação, monitorização em tempo real e armazenamento de receitas de produção, otimizando a produção de resistencias elétricas planas.
Automatização de Carga/Descarga: Opções para incorporar sistemas automáticos de alimentação e descarga de tubos, aumentando a eficiência e reduzindo a intervenção manual em linhas de produção de alto volume.
Sistemas de Refrigeração Melhorados: Possibilidade de sistemas de refrigeração por ar forçado ou líquido para aplicações que requerem um controlo térmico mais rigoroso durante o processo de laminação.
Configurações de Tensão e Frequência: Adaptação do sistema elétrico a diferentes padrões internacionais (ex: 220V/60Hz, 440V/60Hz) para implementação global.
Moldes para Formas Especiais: Desenvolvimento de moldes personalizados para processar tubos com geometrias não padronizadas, como formas ovaladas, quadradas ou retangulares, expandindo a versatilidade da máquina e a sua aplicação em resistencias industriais.
A precisão dimensional é o fator mais crítico na fabricação de resistencias planas, pois determina a transferência de calor por contacto. A nossa máquina HTR-210 garante:
Tolerância de ±0,03 mm: Graças à sua cabeça de fuso com blocos deslizantes cortados por fio de alta precisão, é obtida uma espessura constante ao longo de todo o comprimento do tubo.
Ajuste Fino com Mostrador: Permite calibrações milimétricas para se adaptar às especificações exatas de cada cliente, assegurando que a resistencia assenta perfeitamente nas ranhuras de prensas térmicas ou placas de aquecimento.
Uniformidade de Superfície: Ao manter uma espessura precisa, eliminam-se os "pontos quentes" causados por mau contacto térmico, prolongando a vida útil do elemento calefator.
