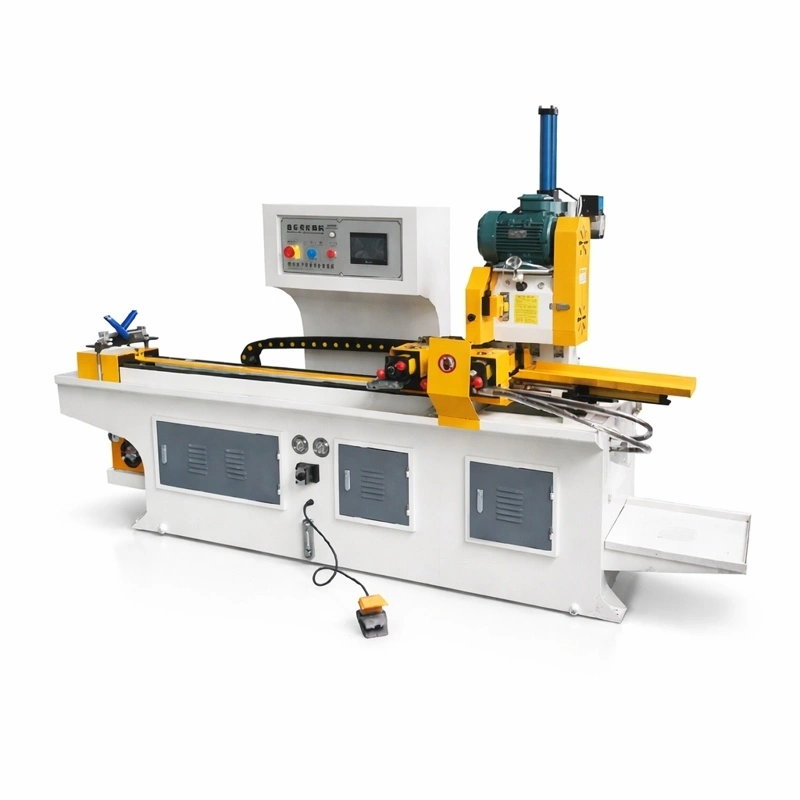

A cortadora de tubos automática CNC série CT é um centro de corte de metais de alto rendimento projetado para a produção industrial em larga escala. Esta máquina integra um sistema de controle numérico avançado que gerencia todo o processo de serramento, desde a alimentação do material até a descarga da peça acabada. Graças à sua caixa de câmbio de 4 velocidades e sua capacidade de ajuste fino, é a solução definitiva para empresas que buscam automação no corte de tubulações e perfis metálicos com precisão milimétrica e acabamentos livres de rebarbas.
Este sistema modular posiciona-se como uma "célula de manufatura inteligente". Não se trata apenas de uma serra, mas de um ecossistema produtivo que pode ser configurado para operar de forma totalmente autônoma (produção 24/7 sem operador). Seu design robusto de 1350 kg garante a estabilidade necessária para absorver vibrações, permitindo cortes limpos em uma ampla variedade de materiais, como aço carbono, aço inoxidável e ligas de cobre ou alumínio. A série CT permite a transição suave entre o modo automático para grandes lotes e o modo semiautomático para protótipos ou peças únicas, oferecendo uma versatilidade inigualável na oficina.
A versatilidade da série CT-CNC a torna indispensável em setores onde a precisão e a velocidade são críticas:
Indústria Automotiva: Corte de tubos para chassis, sistemas de escape e componentes estruturais.
Mobiliário Metálico: Fabricação de armações para cadeiras, mesas e estantes de alta qualidade.
Construção e Arquitetura: Perfilamento de estruturas metálicas e corrimãos.
Sistemas Hidráulicos: Corte preciso de cilindros e condutores de aço.
Energias Renováveis: Processamento de perfis para estruturas de painéis solares.
ransmissão de Alta Eficiência: Cabeçote de desenvolvimento próprio com caixa de câmbio de 4 engrenagens, que oferece baixo nível de ruído e torque superior, equipado com um dispositivo de eliminação de folgas (backlash).
Controle Inteligente PLC: Sistema digital que permite a supervisão em tempo real. Pode processar múltiplos comprimentos e especificações em um único programa, otimizando o aproveitamento do material.
Cuidado com o Material: Design de garras especializado que assegura uma sujeição firme sem arranhar ou danificar a superfície estética dos tubos.
Manutenção Reduzida: Sistema de lubrificação automática CNC para todas as peças móveis, o que prolonga a vida útil do equipamento e reduz os tempos de parada.
Sustentabilidade e Limpeza: Sistema centralizado de filtração para cavacos e líquido refrigerante, mantendo a área de trabalho limpa e recuperando fluidos de corte.
Parâmetros Operacionais
Abaixo, detalham-se os parâmetros técnicos dos quatro modelos principais. Todos contam com uma longitude de processamento de 5 mm a 6000 mm e uma pressão hidráulica de trabalho de 10-50 kg.
|
Especificação |
CT-350CNC (Cima/Baixo) |
CT-350CNC (Esquerda/Direita) |
CT-450CNC (Cima/Baixo) |
CT-450CNC (Esquerda/Direita) |
|---|---|---|---|---|
|
Motor da Serra |
3.0/4.0kw 380V/50HZ |
3.0/4.0kw 380V/50HZ |
3.0/4.0kw 380V/50HZ |
3.0/4.0kw 380V/50HZ |
|
Velocidade da Serra |
60/120 RPM |
60/120 RPM |
60/120 RPM |
60/120 RPM |
|
Curso de Alimentação |
1500 mm / ciclo |
1500 mm / ciclo |
1500 mm / ciclo |
1500 mm / ciclo |
|
Motor Servo |
1000 W |
1000 W |
1000 W |
1000 W |
|
Tipo de Garra |
Vertical (C-B) |
Horizontal (E-D) |
Vertical (C-B) |
Horizontal (E-D) |
|
Dimensões |
3500 x 1100 x 1700mm |
3500 x 1100 x 1700mm |
3500 x 1100 x 1700mm |
3500 x 1100 x 1700mm |
|
Peso Líquido |
1350 kg |
1350 kg |
1350 kg |
1350 kg |
Capacidade de Corte
|
Perfil / Formato |
CT-350 (C-B) |
CT-350 (E-D) |
CT-450 (C-B) |
CT-450 (E-D) |
|---|---|---|---|---|
|
Circular (ø) |
90 mm |
90 mm |
120 mm |
120 mm |
|
Quadrado (█) |
80 x 80 mm |
90 x 90 mm |
100 x 100 mm |
100 x 100 mm |
|
Retangular (█) |
80 x 80 mm |
90 x 90 mm |
100 x 100 mm |
100 x 100 mm |
|
Ângulo (L) |
60 x 80 mm |
60 x 80 mm |
110 x 50 mm |
110 x 50 mm |
|
Quadrado Maciço |
20 x 20 mm |
20 x 20 mm |
40 x 40 mm |
40 x 40 mm |
|
Circular Maciço |
25 mm |
25 mm |
40 mm |
40 mm |
Para maximizar a rentabilidade de seu investimento, a série CT oferece uma estrutura modular que permite adicionar periféricos de acordo com as necessidades de seu fluxo de trabalho:
Alimentador Automático de Barras: Permite o carregamento de fardos completos de tubos para operação contínua.
Unidade de Desbarbamento Integrada: Elimina as rebarbas das bordas imediatamente após o corte.
Sistema de Lavagem e Secagem: Entrega peças prontas para soldagem ou pintura, livres de óleos e cavacos.
Rack de Classificação (Sorting): Separa automaticamente as peças cortadas por comprimento ou tipo de projeto.
Interface HMI Personalizada: Tela sensível ao toque intuitiva com software de otimização de corte para reduzir o desperdício de material.
Sim. Uma das intenções de busca mais comuns é a "alta produtividade". A série CT permite a configuração de corte múltiplo, onde vários tubos de menor diâmetro podem ser fixados e cortados simultaneamente, dobrando ou triplicando a produção por ciclo.
