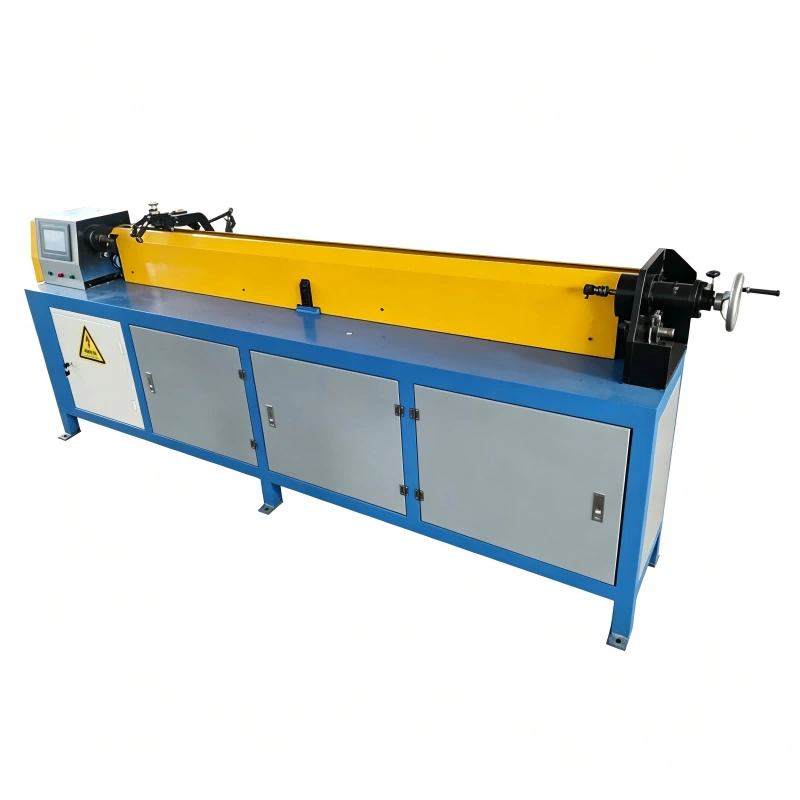

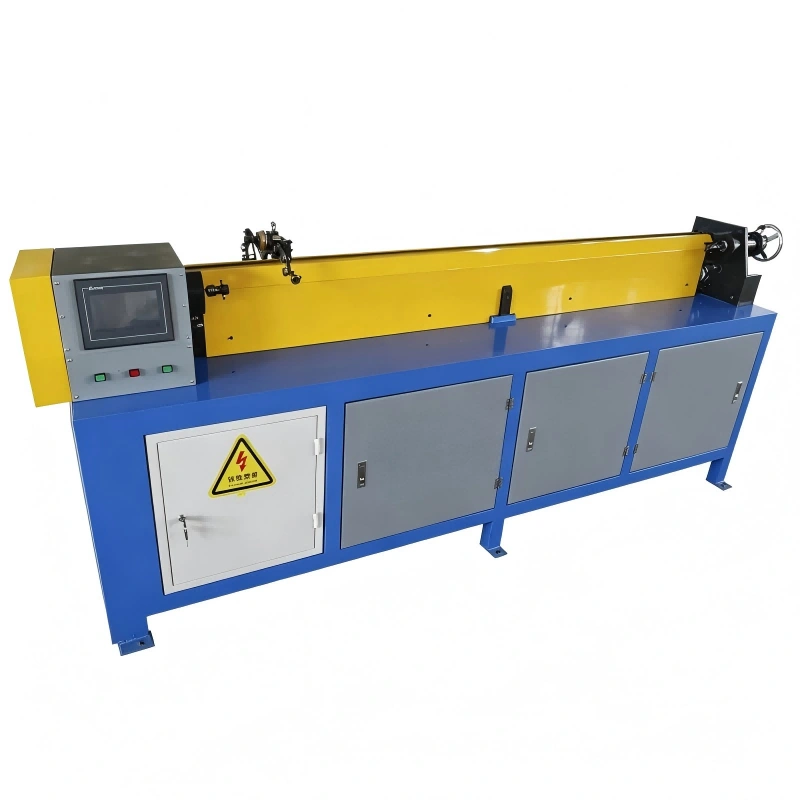

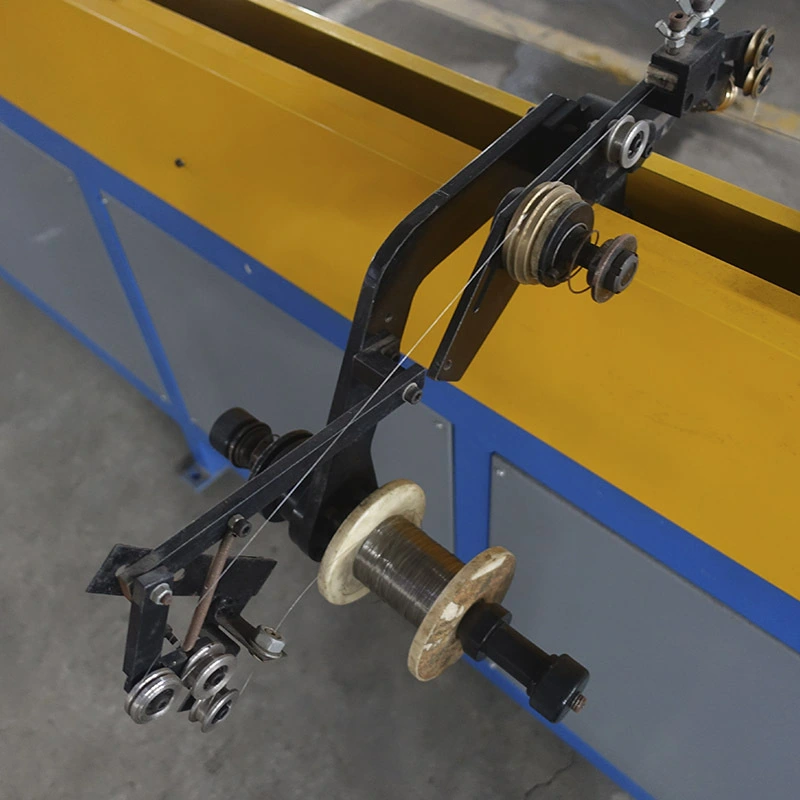

Esta máquina de bobinar de alta precisão foi desenvolvida especificamente para a fabricação de elementos aquecedores com seções transversais mínimas. É a solução líder de mercado para a produção de componentes onde o espaço é crítico, permitindo o bobinamento em diâmetros internos de 0,5 mm ou menos—uma capacidade técnica inatingível por equipamentos convencionais. A máquina de bobinar fios para resistencias tubulares micro é um dispositivo de ponta projetado para processar fios resistivos ultrafinos. Seu sistema de tração e guia é calibrado para trabalhar com precisão micrométrica, prevenindo o alongamento do material e garantindo um valor ôhmico constante. Graças à sua versatilidade, esta máquina de bobinar resistencias tubulares mini permite que os fabricantes produzam bobinas com passos variáveis, adaptando-se às exigências térmicas mais demandantes da indústria de plásticos e processos de canal quente (hot runner).
Como uma máquina de bobinar de última geração, este modelo integra controle digital avançado que permite transições perfeitas entre diferentes tipos de núcleos e materiais. Sua robustez mecânica, aliada à precisão delicada de seu sistema de mandrilagem, torna-a a ferramenta perfeita para a criação de resistencias tubulares conformáveis. Estes elementos, conhecidos por sua capacidade de serem formados a frio, requerem um bobinamento interno perfeitamente uniforme para evitar pontos quentes após a conformação—um padrão de qualidade que esta máquina garante em 100%. Esta máquina de bobinar resistencias tubulares mini de alta precisão foi desenvolvida especificamente para a fabricação de elementos aquecedores com seções transversais mínimas. É a solução líder de mercado para a produção de componentes onde o espaço é crítico, permitindo o bobinamento em diâmetros internos de 0,5 mm ou menos—uma capacidade técnica inatingível por equipamentos convencionais. A máquina de bobinar fios para resistencias tubulares micro é um dispositivo de ponta projetado para processar fios resistivos ultrafinos. Seu sistema de tração e guia é calibrado para trabalhar com precisão micrométrica, prevenindo o alongamento do material e garantindo um valor ôhmico constante. Graças à sua versatilidade, esta máquina de bobinar resistencias tubulares mini permite que os fabricantes produzam bobinas com passos variáveis, adaptando-se às exigências térmicas mais demandantes da indústria de plásticos e processos de canal quente (hot runner).
Este equipamento destaca-se pela sua adaptabilidade a múltiplos processos de aquecimento elétrico:
Resistencias Tubulares Conformáveis: Ideal para o bobinamento do núcleo aquecedor que será posteriormente integrado em tubos de aço inoxidável moldáveis.
Sistemas de Canal Quente (Hot Runner): Especializado para bicos de injeção onde o espaço para a resistencia é mínimo.
Microaquecimento Médico: Produção de componentes para dispositivos de cauterização ou análise térmica.
Substratos Especiais: Capacidade de bobinar com precisão em hastes de magnésio, cerâmica, fibra de carbono e folhas de mica.
Características e Vantagens
A máquina HT-B4 oferece uma série de características distintivas e vantagens significativas que a posicionam como líder no processamento de resistencias tubulares micro:
Capacidade de Microbobinamento: Única em sua classe, capaz de operar com diâmetros internos inferiores a 0,5 mm.

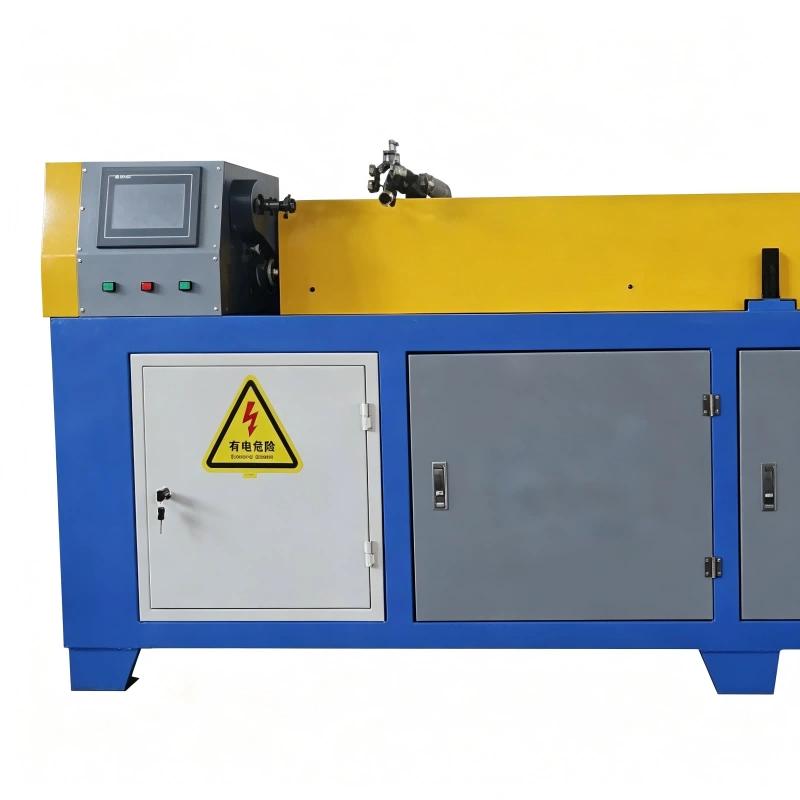

Controle Inteligente: Sistema baseado em Servo Motor + CLP (PLC) + Tela de Toque, permitindo ajustes rápidos sem alterações mecânicas complexas.
Configuração Dupla: Equipada com funções para bobinamento com fio único ou duplo, expandindo as opções de design de potência (wattage).
Produção Industrial: Alta capacidade de fabricação em volume, atingindo entre 600 e 1000 conjuntos por turno.
Uniformidade de Passo: O controle eletrônico garante um espaçamento de fio idêntico em todo o comprimento, vital para a durabilidade da resistencia.
|
Parâmetro |
Detalhe Técnico |
|---|---|
|
Diâmetro do Fio de Bobinamento |
0,08 mm - 1,0 mm |
|
Comprimento de Bobinamento |
100 mm - 2000 mm |
|
Modo de Controle |
Servo motor + CLP (PLC) + Tela de Toque |
|
Desempenho (Produção em Série) |
600 - 1000 conjuntos |
|
Velocidade |
Totalmente ajustável via interface |
|
Potência e Tensão |
500W (Trifásico 380V/220V ou Monofásico 220V) |
|
Dimensões da Máquina (C x L x A) |
2500 mm (C) * 700 mm (L) * 1300 mm (A) |
|
Peso Total do Equipamento |
300 KG |
|
Característica |
Nossa Tecnologia (Alta Gama) |
Sistemas de Bobinamento Padrão |
|---|---|---|
|
Integridade Estrutural |
Mola com equidistância exata; previne curto-circuitos ao dobrar tubos conformáveis. |
Espaçamento irregular; alto risco de falhas térmicas por contato interno. |
|
Capacidade de Miniaturização |
Líder em micro-tubulares; bobinamento abaixo de 0,5 mm de diâmetro interno. |
Limitado a diâmetros maiores; incapaz de atingir precisão micromédica. |
|
Controle de Processo |
Tração assistida por servomotor; ajuste em tempo real ultrassensível. |
Controle mecânico ou manual; tensão inconsistente e propensa a rupturas. |
|
Eficiência de Material |
Desperdício de fio de nicromo próximo de zero. |
Alto nível de sucata devido a erros de tensão ou deformação. |
|
Aplicações Críticas |
Setor médico, microinjeção e resistencias tubulares conformáveis de alta gama. |
Aquecimento industrial genérico e aplicações de baixa precisão. |
|
Retorno sobre Investimento (ROI) |
Máximo; custos operacionais mais baixos e zero retornos por falhas técnicas. |
Médio/Baixo; maiores custos de manutenção técnica e de material. |
Para evitar curto-circuitos internos, a chave está na uniformidade do passo durante o processo de bobinamento. Ao utilizar uma máquina de bobinar resistencias tubulares mini com controle digital, garante-se que as espiras mantenham uma distância exata e constante.
Precisão: O bobinamento micrométrico impede que as voltas do fio se desloquem ou se toquem quando o tubo é moldado.
Densidade: O controle eletrônico assegura que o isolante (magnésio) seja distribuído corretamente, protegendo o fio resistivo.
Solução: Nossa tecnologia de máquina de bobinar resistencias tubulares micro é especificamente projetada para que as resistencias tubulares conformáveis mantenham sua integridade elétrica mesmo em raios de curvatura muito apertados.
