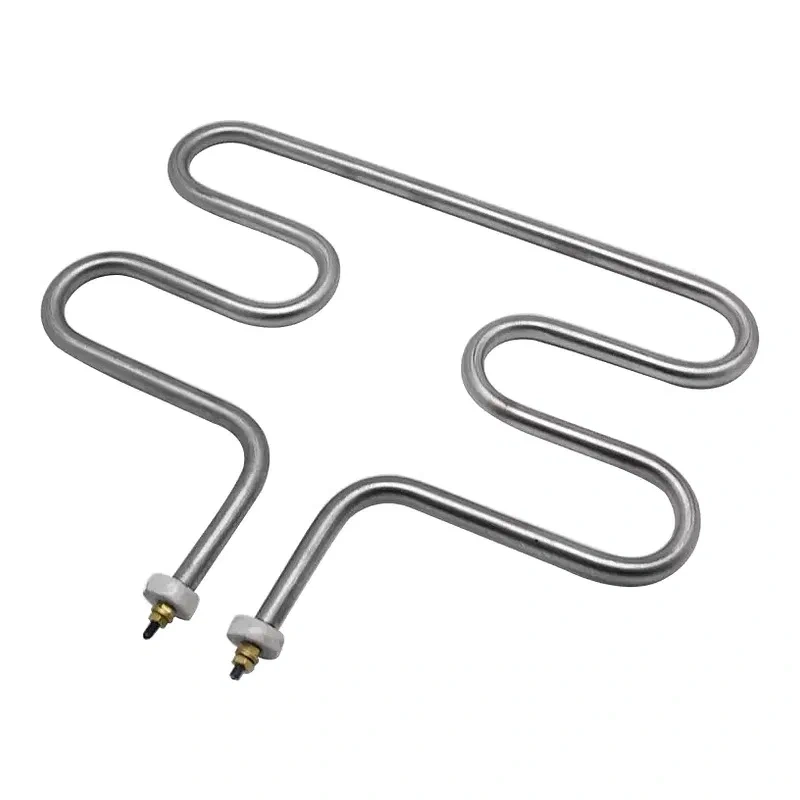

Amostra​-14

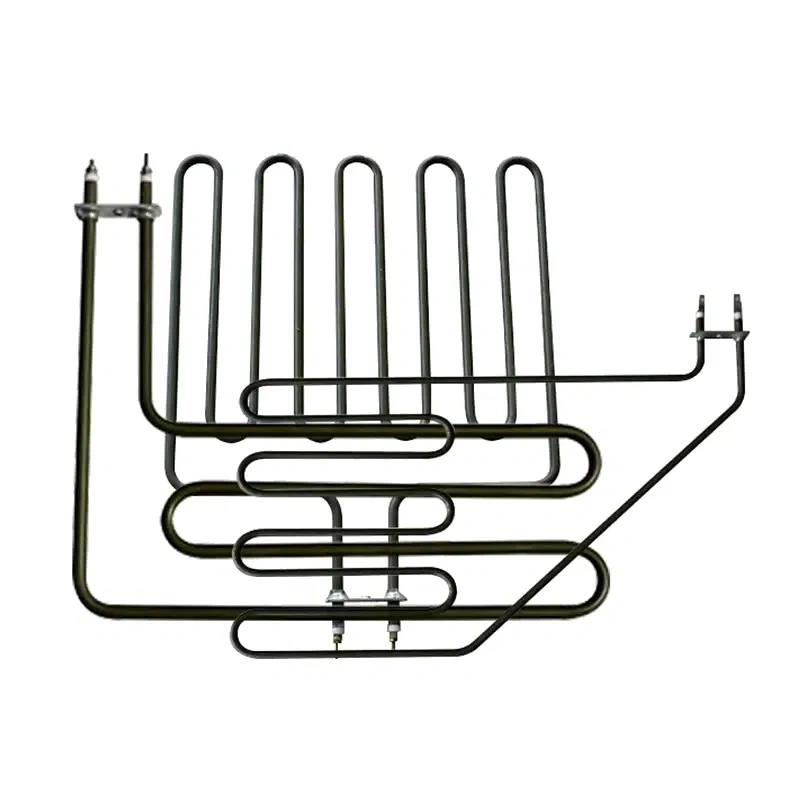

Amostra​-15

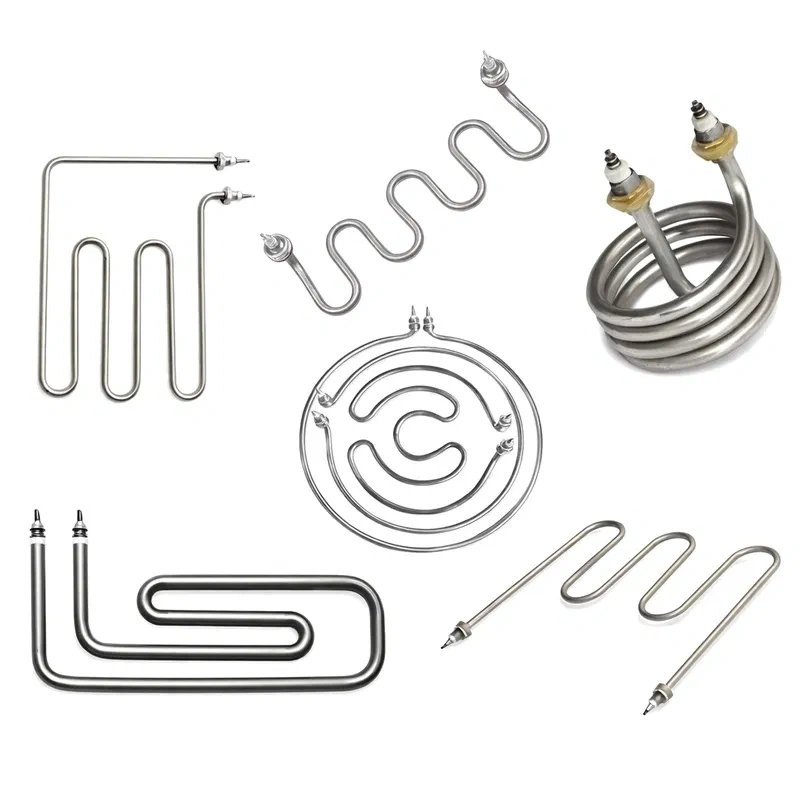

Amostra​-16

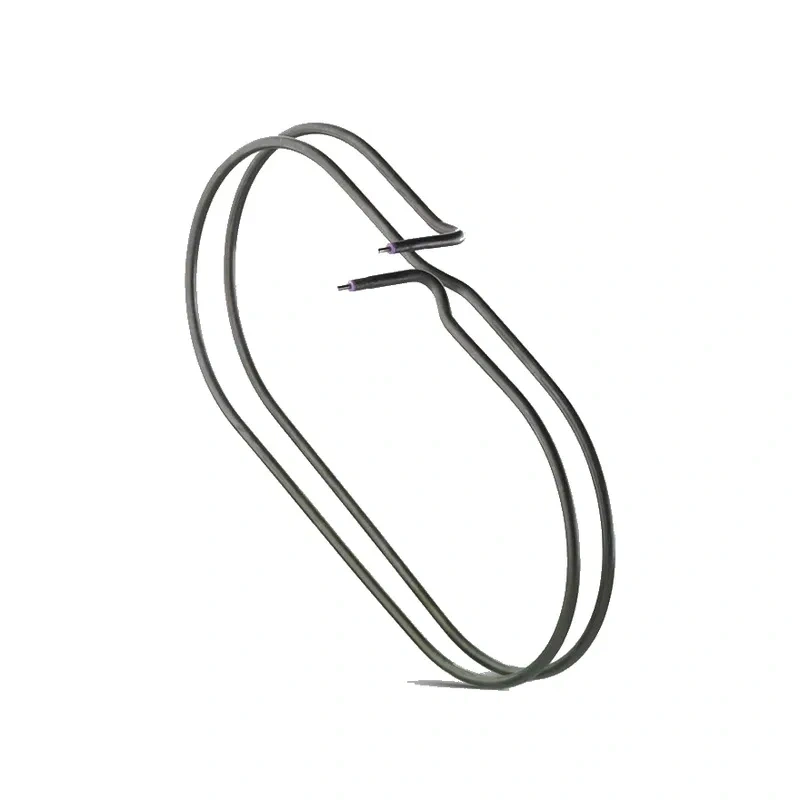

Amostra​-17

Máquina de Dobrar Resistências Tubulares Universal

A máquina de dobrar tubos CNC HTD-1 é uma solução de automação industrial de alto desempenho, especificamente projetada para dobrar e conformar resistências elétricas tubulares e elementos de aquecimento. Este equipamento de controle numérico de 3 eixos (CNC) utiliza servomotores de alta precisão e um sistema de controle CLP avançado para transformar tubos retos em geometrias complexas com repetibilidade e precisão excepcionais.

Entre em contato
A máquina de dobrar tubos CNC HTD-1 é uma solução de automação industrial de alto desempenho, especificamente projetada para dobrar resistências elétricas tubulares e elementos de aquecimento. Este equipamento de controle numérico de 3 eixos (CNC) utiliza servomotores de alta precisão e um sistema de controle CLP avançado para transformar tubos retos em geometrias complexas com repetibilidade e precisão excepcionais. Sua interface de operação intuitiva baseada em tela sensível ao toque permite que os operadores programem, armazenem e executem designs de dobra complexos de forma simples e eficiente, minimizando os tempos de configuração e maximizando a produtividade.
Construída sobre um chassi robusto para garantir estabilidade e absorver vibrações, a HTD-1 é a máquina ideal para fabricantes que buscam escalar sua produção, melhorar a qualidade do produto e reduzir a dependência de processos manuais. É a ferramenta definitiva para a fabricação de aquecedores personalizados, desde protótipos até a produção em massa.
A versatilidade da HTD-1 a torna uma peça chave para múltiplos setores que dependem de elementos de aquecimento com formas específicas. Sua capacidade de lidar com diâmetros de tubo de 5 a 10 mm a torna perfeita para uma ampla gama de aplicações:
  • Eletrodomésticos: Fabricação de elementos de aquecimento para fornos, grelhadores elétricos, fritadeiras de ar, lava-louças e aquecedores de água.
  • HVAC: Desenvolvimento de elementos para sistemas de aquecimento, ventilação e ar condicionado.
  • Indústria Alimentícia: Criação de elementos de aquecimento para equipamentos de cozimento industrial, fritadeiras e túneis de aquecimento.
  • Setor Automotivo: Produção de elementos de aquecimento para sistemas de degelo, aquecedores de assento e componentes de motor.
  • Equipamentos Médicos e de Laboratório: Fabricação de elementos de aquecimento para esterilizadores, incubadoras e equipamentos de análise que exigem controle térmico preciso.
  • Alta Precisão e Repetibilidade: Graças ao seu sistema de controle CNC e servomotores, a HTD-1 garante que cada peça seja idêntica à anterior, atendendo às mais rigorosas tolerâncias. Isso é fundamental para a qualidade e o desempenho dos aquecedores elétricos.
  • Operação Automatizada e Intuitiva: O controle CLP e a tela sensível ao toque simplificam drasticamente a operação. Permite armazenar mais de 20 programas (designs de produtos), reduzindo o tempo de troca entre diferentes modelos de aquecedores para apenas alguns minutos.
  • Construção Robusta: Sua estrutura sólida de 500 kg e design industrial garantem operação estável e livre de vibrações, o que se traduz em maior vida útil do equipamento e qualidade de dobra superior.
  • Custos Operacionais Reduzidos: Ao automatizar o processo de dobra, os erros humanos são minimizados, o desperdício de material é reduzido e a velocidade de produção é aumentada, gerando um rápido retorno sobre o investimento (ROI).
Característica
Especificação
Modelo
HTD-1
Tipo de Máquina
Máquina de dobra CNC automática de 3 eixos
Controle
CLP com tela sensível ao toque
Acionamento
Servomotores de alta precisão
Capacidade de Armazenamento
> 20 programas e designs
Número de Cabeças de Dobra
3
Diâmetro do Tubo Suportado
5 mm – 10 mm
Potência do Motor
4 KW
Fonte de Alimentação
Trifásico 380V / Trifásico 220V / Monofásico 220V
Dimensões (C x L x A)
2100 mm x 1200 mm x 1000 mm
Peso Líquido
500 KG
Para maximizar a eficiência e criar uma linha de produção totalmente integrada, a máquina de dobra CNC HTD-1 pode ser complementada com os seguintes módulos e personalizações:
  • Sistema de Alimentação Automática: Integre um carregador automático de tubos para operação contínua e autônoma, reduzindo a carga de trabalho do operador e aumentando a capacidade da linha.
  • Integração com Máquina de Recozimento: Conecte a máquina de dobra em linha com um forno de recozimento para realizar o tratamento térmico. Este processo alivia as tensões internas do material geradas durante a dobra, melhorando a durabilidade e a estabilidade dimensional do aquecedor.
  • Software de Simulação 3D: Adicione um módulo de software avançado que permite visualizar e simular o processo de dobra antes de executá-lo na máquina. Isso ajuda a detectar possíveis colisões e otimizar a sequência de dobra para maior eficiência.
  • Sistemas de Verificação por Visão Artificial: Incorpore um sistema de câmera para inspeção de qualidade em tempo real, verificando se as dimensões e ângulos de cada peça estão em conformidade com as especificações programadas.

Perguntas Frequentes

A máquina de dobra CNC automática HTD-1 permite trocas eficientes de moldes para se adaptar a diferentes diâmetros de resistências tubulares (5-25 mm), crucial para a flexibilidade da produção.
Processo Simplificado de Troca de Molde:
  1. Segurança: Pare a máquina e proteja a área de trabalho.
  2. Remoção: Desmonte os moldes atuais (matriz, contra-matriz, grampo) com fixadores rápidos.
  3. Instalação: Monte os novos moldes para o diâmetro desejado, garantindo um ajuste firme.
  4. Ajuste e Calibração: Realize ajustes finos e calibração através da tela sensível ao toque, usando parâmetros predefinidos.
  5. Carregamento do Programa: Selecione e carregue o programa CNC específico para o novo design da memória da máquina (mais de 20 programas armazenáveis).
  6. Verificação: Realize testes com tubos de amostra para confirmar a precisão da dobra.
