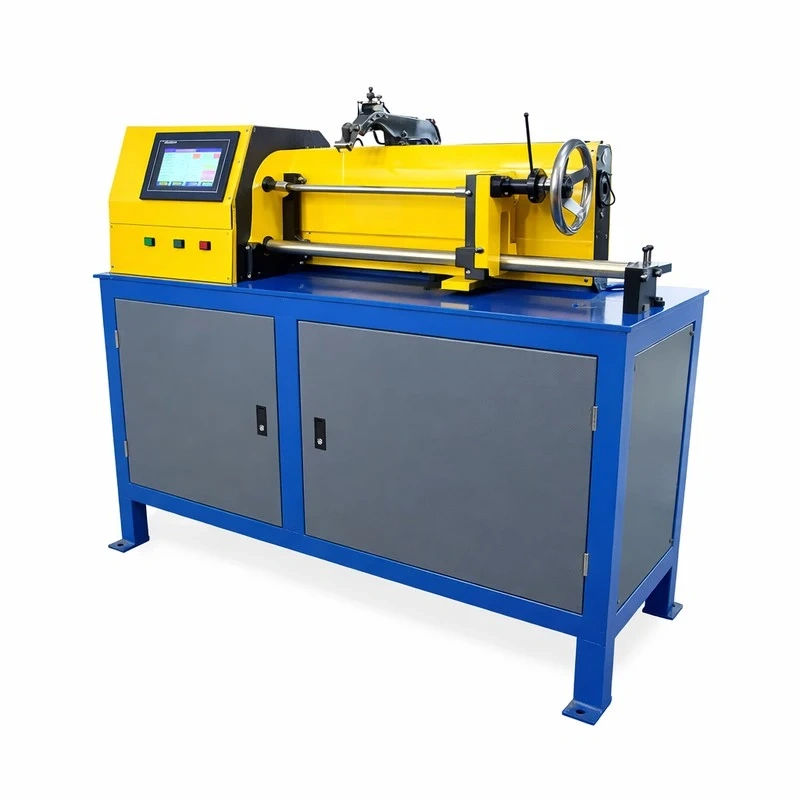

Máquina de Enrolamento de Resistências de Cartucho HT-B3A

A Máquina de Enrolamento de Fio HT-B3A é um equipamento especializado de alta precisão projetado para a fabricação de elementos de aquecimento elétrico. Esta máquina de enrolamento de resistência é ideal para enrolar fio de resistência em uma variedade de componentes, incluindo tubos de óxido de magnésio (MgO), hastes de MgO, folhas de mica, fibra de carbono e núcleos cerâmicos. Sua tecnologia avançada torna-a uma solução versátil para a produção de resistências de cartucho, elementos de aquecimento de alta densidade e outros tipos de resistências elétricas.

Entre em contato

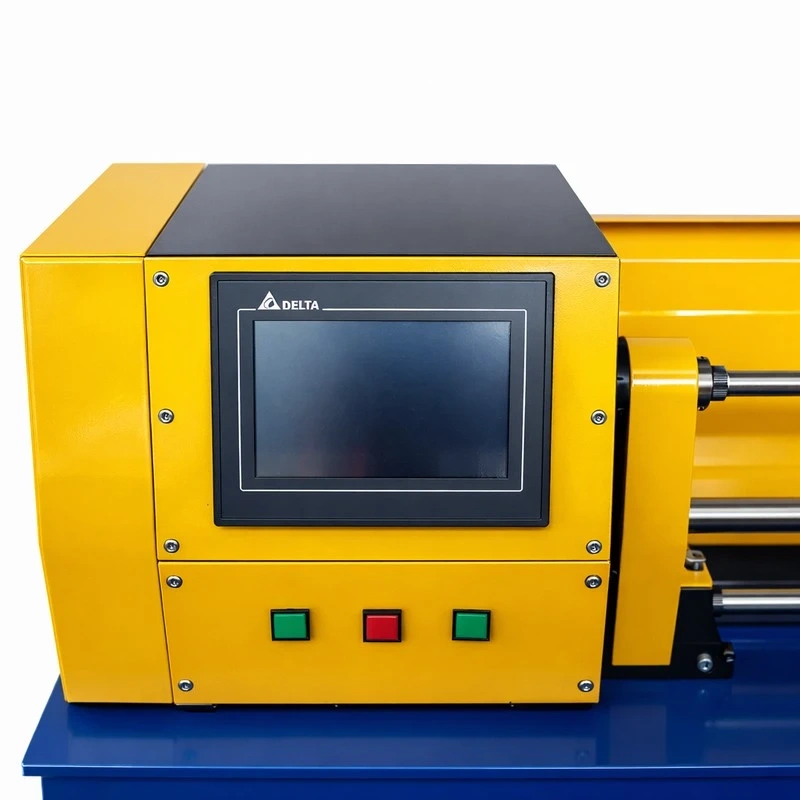

A máquina HT-B3A é controlada por um sistema integrado de servomotor, CLP e tela sensível ao toque, permitindo um enrolamento preciso e a capacidade de ajustar o passo do fio de acordo com as especificações do elemento de aquecimento. Esta máquina de enrolamento automático garante uma produção eficiente e consistente, adaptando-se às demandas da indústria de elementos de aquecimento.

A versatilidade da máquina de enrolamento HT-B3A torna-a indispensável na fabricação de uma ampla gama de elementos de aquecimento para diversas indústrias. Suas principais aplicações incluem:

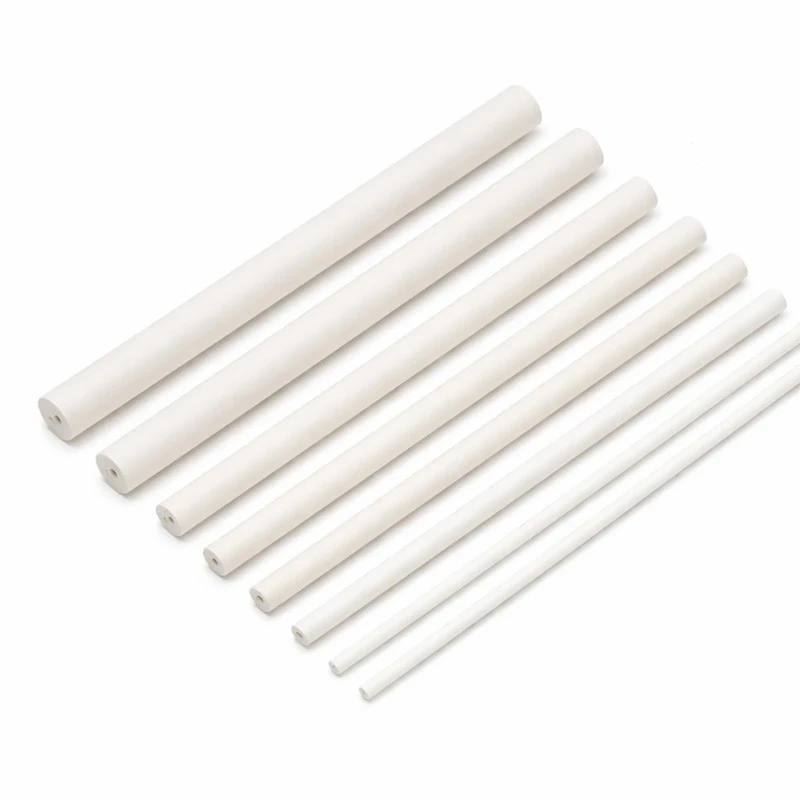

•Resistências de Cartucho: Enrolamento preciso de fio de resistência em hastes de MgO para a produção de resistências de cartucho utilizadas em moldes, placas de aquecimento e equipamentos industriais que requerem calor localizado de alta densidade.
•Elementos de Aquecimento de Alta Densidade: Fabricação de resistências com distribuição de calor uniforme e eficiente, essencial em aplicações onde o espaço é limitado e alta potência é necessária.
•Elementos de Aquecimento para Eletrodomésticos: Produção de elementos de aquecimento para fornos, fogões, resistências de água (aquecedores) e outros eletrodomésticos, utilizando folhas de mica ou cerâmica como suporte.
•Resistências de Fibra de Carbono: Enrolamento de fio em fibra de carbono para aplicações que exigem aquecimento rápido e leve, como nas indústrias automotiva ou de equipamentos médicos.
•Componentes Industriais: Produção de elementos de aquecimento para máquinas industriais, equipamentos de laboratório e sistemas de aquecimento especializados.
A máquina de enrolamento de hastes de magnésia HT-B3A destaca-se no mercado pelo seu design robusto e tecnologia avançada, oferecendo uma série de características e vantagens que otimizam o processo de fabricação de resistências elétricas.
Característica
Vantagem
Controle por Servo + CLP + Tela Sensível ao Toque
Permite um controle de enrolamento de alta precisão, ajuste flexível do passo do fio e uma interface de usuário intuitiva para operação simples e eficiente.
Versatilidade de Materiais
Capaz de enrolar fio em tubos de MgO, folhas de mica, fibra de carbono e tubos cerâmicos, tornando-a uma máquina multiuso para diferentes tipos de elementos de aquecimento.
Ampla Faixa de Diâmetro de Fio
Suporta diâmetros de fio de 0,1 mm a 1,0 mm, cobrindo um amplo espectro de requisitos de resistência e potência.
Extenso Comprimento de Enrolamento
Permite bobinas de enrolamento de até 1000 mm de comprimento, ideal para fabricar grandes resistências ou múltiplos elementos em um único ciclo.
Velocidade Ajustável
A velocidade de enrolamento pode ser regulada para se adaptar às características do fio e do material de base, otimizando a qualidade e a eficiência.
Alta Capacidade de Produção
Com uma capacidade de produção de 800 a 2000 peças por turno, a HT-B3A é uma solução eficiente para a produção em série de resistências.
Flexibilidade de Tensão
Compatível com configurações de tensão trifásica (380V/220V) e monofásica (220V), facilitando sua integração em diferentes ambientes industriais.
Design Compacto e Robusto
Suas dimensões de 1200x700x1300 mm e um peso de 300 KG tornam-na uma máquina estável e fácil de integrar em qualquer linha de produção.
Especificação Valor
Modelo HT-B3A
Diâmetro do Fio de Enrolamento 0,1 - 1,0 mm
Comprimento da Bobina de Enrolamento 10 - 1000 mm
Modo de Controle Servomotor + CLP + Tela Sensível ao Toque
Materiais Compatíveis Folha de mica, fibra de carbono, núcleo de óxido de magnésio (MgO),
 haste cerâmica e outros elementos de aquecimento elétrico.
Velocidade Ajustável
Produção por Turno 800 - 2000 peças/conjunto
Tensão Trifásica 380V / Trifásica 220V / Monofásica 220V
Potência 500W
Dimensões da Máquina (C x L x A) 1200 x 700 x 1300 mm
Peso da Máquina 300 KG

Perguntas Frequentes

A máquina de enrolamento HT-B3A é projetada para lidar com carretéis de fio de até 50 KG de peso como padrão. Esta capacidade é adequada para a maioria das operações de enrolamento de fio de resistências utilizadas na fabricação de resistências de cartucho e outros elementos de aquecimento.
No entanto, entendemos que algumas produções podem exigir carretéis de fio maiores para otimizar a continuidade do processo e reduzir as trocas de carretel. Para esses casos, a HT-B3A oferece uma solução flexível: um desenrolador externo pode ser instalado ao lado da máquina. Este desenrolador adicional permite o uso de carretéis de fio mais pesados, garantindo uma alimentação de fio constante e suave para a máquina, o que contribui para uma produção mais eficiente e ininterrupta, especialmente na fabricação de elementos de aquecimento de alta densidade.

Produtos Relacionados

Máquina de Recalque para Aquecedores de Cartucho

Máquina Laminadora para Resistências de Cartucho HTC-40
A máquina Laminadora para Resistências de Cartucho HTC-40 é uma solução de ponta especificamente projetada para a fabricação de resistências elétricas e componentes de aquecimento. Este equipamento robusto e eficiente é ideal para processos de redução de diâmetro de tubos (recalque) em pequenos lotes e com múltiplas especificações.
Ver detalles
Máquina de Redução por Laminação

Máquina de Redução por Laminação HTR-5000
Desbloqueie uma eficiência incomparável e eleve a qualidade de seus elementos de aquecimento com a Máquina de Redução por Laminação HTR-5000. Projetada para as demandas da fabricação moderna, a HTR-5000 é mais do que apenas uma máquina; é um investimento estratégico no futuro de sua linha de produção. No centro de cada elemento de aquecimento
Ver detalles
Máquina de Enrolamento de Fio

Máquina de Enrolamento de Fio HT-B1
A máquina de enrolamento de fio HT-B1 é uma máquina de enrolamento de alta precisão e versátil, especificamente projetada para a fabricação eficiente de bobinas de resistência elétrica, indutores, transformadores e outros componentes eletrônicos. Este equipamento robusto e adaptável é a solução ideal para indústrias que buscam otimizar seus processos de enrolamento de precisão e
Ver detalles
Máquina de Polimento de Tubos Semiautomática

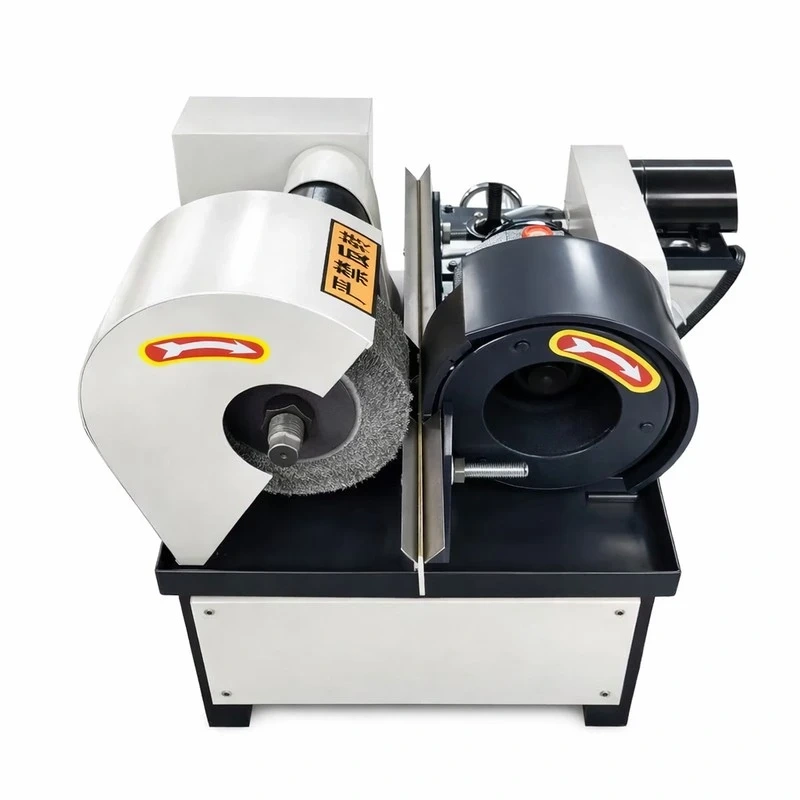

Máquina de Polimento de Tubos Semiautomática MP01-1
