A Máquina de Solda de Tampa Final de Resistências de Cartucho é um equipamento de soldagem de precisão projetado especificamente para a vedação robusta e hermética de uma extremidade (a base ou tampa final) de resistências elétricas do tipo cartucho. Este equipamento inovador de soldagem industrial integra tecnologia avançada para garantir a máxima qualidade e eficiência na fabricação de resistências de cartucho.
A Máquina de Solda de Tampa Final de Resistências de Cartucho ST-01 é um sistema de soldagem de precisão projetado especificamente para a vedação robusta e hermética de uma extremidade (a base ou tampa final) de resistências elétricas do tipo cartucho. Este equipamento inovador de soldagem industrial incorpora tecnologia avançada para garantir qualidade superior e eficiência na produção de resistências elétricas. Possui um disco de vibração eletromagnética que aumenta a estabilidade do processo de soldagem por ponto de energia capacitiva, garantindo uma união impecável. Um manipulador robótico, composto por um cilindro oscilante e um cilindro de posicionamento, é responsável por segurar firmemente a tira de solda via vácuo e alinhá-la com a ranhura de posicionamento para uma soldagem automatizada e precisa. Este sistema garante uma soldagem rápida e precisa, otimizando os tempos de produção na indústria de aquecimento elétrico e na fabricação de resistências de cartucho.

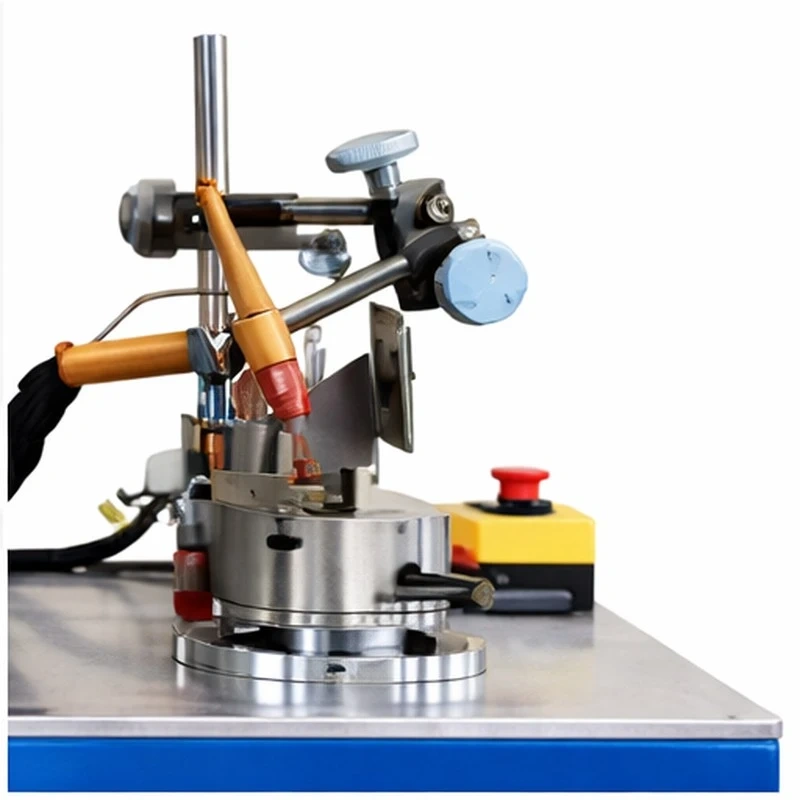

O processo de soldagem da tampa final para resistências de cartucho começa com o carregamento manual da peça na estação de soldagem. Uma vez posicionada, a máquina ativa seu disco de vibração eletromagnética, que estabiliza o componente e a tira de solda. Simultaneamente, um manipulador de alta precisão, equipado com um sistema de vácuo, pega com precisão a tira de solda e a coloca exatamente na estação de soldagem, alinhando-a com a ranhura de posicionamento do tubo. Esta etapa é crítica para garantir a precisão da soldagem. Em seguida, começa o processo de soldagem por ponto de energia capacitiva, fornecendo uma descarga de energia controlada para criar uma união inicial. Posteriormente, a máquina realiza a soldagem a arco de argônio com autorrotação, onde o tubo gira automaticamente enquanto o arco de argônio derrete e une a tampa final ao corpo da resistência. Este método garante uma solda circunferencial completa e de alta qualidade, essencial para a integridade do produto final. O ciclo termina com o descarregamento manual da resistência de cartucho soldada, pronta para a próxima etapa na linha de produção.
| Parâmetro Técnico | Valor |
| Capacidade | 5 KVA |
| Fonte de Gás | 0,6 MPa |
| Fonte de Alimentação | 220V, 50Hz; 380V (configurável) |
| Potência Nominal | 5 KVA |
| Diâmetro do Tubo | 6 - 22 mm (personalizável para outros diâmetros) |
| Dimensões (C x L x A) | 730 × 600 × 1452 mm |
| Operação | Carregamento e descarregamento manual da peça |
| Tecnologia de Soldagem | Soldagem por ponto de energia capacitiva, Soldagem a arco de argônio |
| Funções Adicionais | Disco de vibração eletromagnética, Manipulador de posicionamento, Autorrotação, Ajuste centralizado de diâmetro |

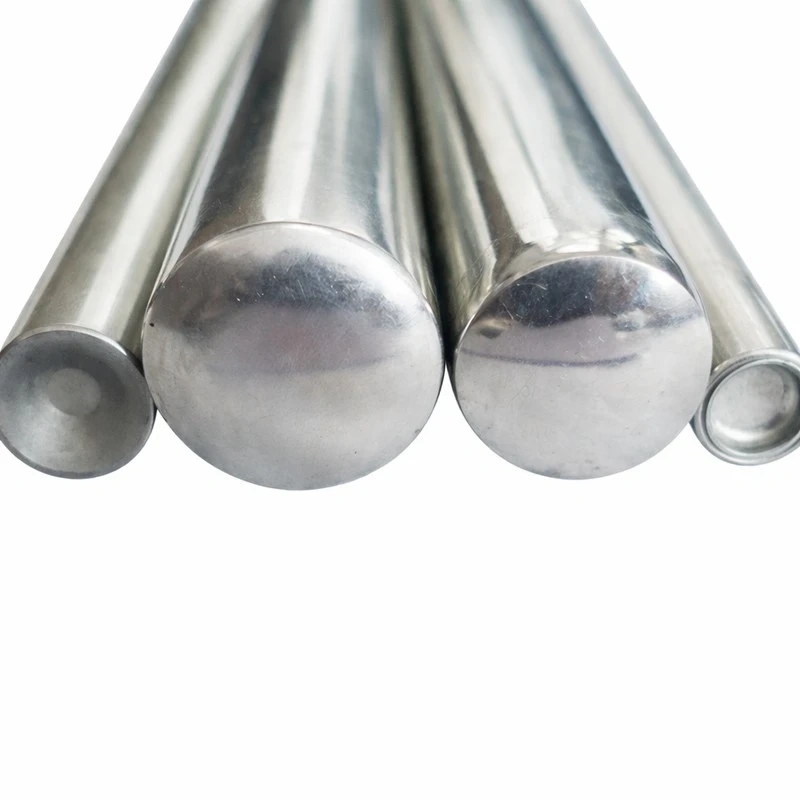

A máquina de solda de tampa final de resistências elétricas do tipo cartucho utiliza soldagem a arco de argônio com autorrotação, o que garante uma união de alta qualidade e minimiza a necessidade de extensos tratamentos pós-soldagem. A resposta depende dos padrões de qualidade específicos. Em resumo, a máquina produz uma solda tão robusta que os tratamentos subsequentes limitam-se principalmente à inspeção e, ocasionalmente, à limpeza superficial, otimizando assim a fabricação de resistências elétricas.
