Uma máquina para remoção de rebarbas, também conhecida como desbobinadora industrial ou máquina de chanfrar tubos, é um equipamento especializado cujo objetivo principal é eliminar as rebarbas — excesso de material e arestas cortantes que permanecem nas extremidades de tubos ou perfis após o corte. Esse processo, conhecido como desbobinagem de metais, é crucial não apenas por razões estéticas, mas fundamentalmente por segurança e funcionalidade. Utilizar uma máquina para desbobinar tubos como a XG80 garante que as peças metálicas tenham um acabamento liso e uniforme, livre de imperfeições que poderiam causar lesões a operadores ou problemas durante o montagem de componentes. Equipamentos como esta desbobinadora de tubos são essenciais para garantir qualidade e precisão em indústrias onde tolerâncias e segurança são críticas, como a automotiva, de mobiliário e de construção.

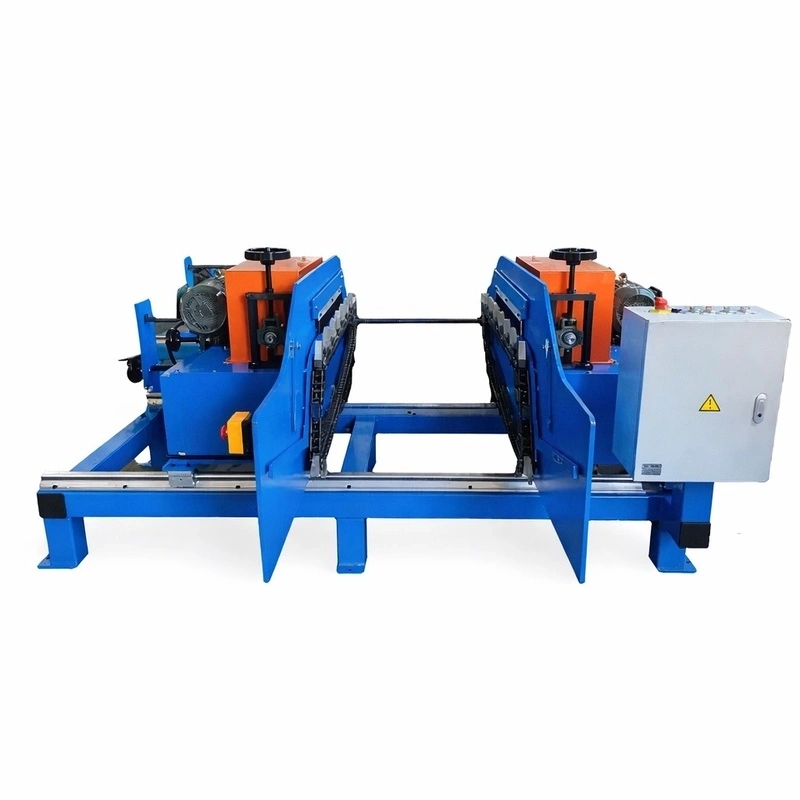

A Máquina Desbarbadora de Tubos XG80 é uma solução industrial de alto desempenho, projetada especificamente para o acabamento de extremidades de tubulações. Este equipamento robusto e eficiente é uma ferramenta indispensável em qualquer linha de produção que trabalhe com tubos e perfis metálicos. Como uma avançada máquina desbobinadora, a XG80 automatiza o processo de desbobinar e chanfrar tubos, eliminando imperfeições e arestas afiadas resultantes do corte. Seu acionamento totalmente mecânico, controle elétrico centralizado e inversor de frequência para velocidade de alimentação a tornam uma desbobinadora econômica e de alta confiabilidade. Esta removedora de rebarbas de tubo é projetada para otimizar tempos de produção e garantir um acabamento perfeito, melhorando segurança e qualidade do produto final. É a escolha ideal para oficinas e fábricas que buscam uma solução eficaz para acabamento de tubos e preparação de peças para processos posteriores, como soldagem ou montagem.
A Máquina Desbarbadora XG80 caracteriza-se por um design modular e robusto, otimizado para durabilidade e facilidade de manutenção. Sua construção é composta pelas seguintes partes fundamentais:
|
Componente |
Descrição |
|---|---|
|
1) Cama ou Estrutura Base |
Estrutura principal de aço soldado e dobrado que serve de suporte para todos os outros componentes. Seu design leve e resistente proporciona uma base estável e contribui para a estética geral da máquina. |
|
2) Transmissão Principal |
Utiliza um sistema de guias lineares de alta precisão para movimentação, garantindo excelente repetibilidade e posicionamento exato durante o processo de desbobinagem. |
|
3) Sistema de Escovamento |
Composto por escovas de arame de alta resistência, acionadas por um motor dedicado. Esta é a seção responsável pela função de removedora de rebarbas de tubo, limpando eficazmente as extremidades das peças. |
|
4) Sistema de Guiagem |
Assegura que os tubos e perfis permaneçam na posição correta durante todo o ciclo de trabalho, garantindo um acabamento uniforme e preciso. |
|
5) Sistema Elétrico |
Centralizado para controle simples e seguro. Opera com alimentação trifásica de 380V e 50Hz, com circuito de controle de 24V para proteger o operador. Inclui componentes de marcas internacionais renomadas para garantir máxima confiabilidade. |
|
6) Ferramental e Moldes |
Elementos intercambiáveis que se adaptam a diferentes diâmetros e formatos de tubos a processar, permitindo grande versatilidade. |
|
7) Fundação e Base |
Fornece a ancoragem e estabilidade necessárias para operação sem vibrações. |
Graças à sua versatilidade e eficiência, a máquina desbobinadora XG80 é uma ferramenta fundamental em uma ampla gama de setores industriais. Sua capacidade de processar diferentes formatos e tamanhos de tubos a torna ideal para múltiplas aplicações onde o acabamento de qualidade é um requisito indispensável. As indústrias que mais se beneficiam do uso desta máquina para desbobinar e chanfrar tubos incluem:
• Indústria de Mobiliário: Para acabamento de estruturas tubulares de cadeiras, mesas e outros móveis metálicos, garantindo superfícies lisas e seguras.
• Indústria Automotiva: Na fabricação de componentes como sistemas de escape, chassi e outras estruturas tubulares que requerem uniões precisas e seguras.
• Construção: Para preparação de perfis e tubulações utilizados em estruturas metálicas, andaimes e sistemas de condução.
• Indústria Química e de Processos: Na preparação de tubulações para sistemas de condução de fluidos, onde uniões limpas são cruciais para evitar vazamentos.
• Fabricação de Maquinário: Para acabamento de componentes que farão parte de equipamentos maiores, assegurando montagem perfeita.
A desbobinadora XG80 destaca-se no mercado por uma série de características e vantagens que a tornam um investimento inteligente para otimização de processos de acabamento de metais.
• Acionamento Mecânico Completo: Garante operação robusta, confiável e com manutenção reduzida.
• Controle Elétrico Centralizado: Facilita a operação e o ajuste de parâmetros da máquina a partir de um único painel de controle.
• Controle de Velocidade de Alimentação: Um inversor de frequência permite ajustar a velocidade de avanço, adaptando-se a diferentes materiais e requisitos de acabamento.
• Modos de Operação Flexíveis: Dispõe de modos de funcionamento "por impulsos" (jog) e "ciclo único", o que facilita tarefas de ajuste, teste e manutenção.
• Segurança Integrada: Equipada com botões de parada de emergência de fácil acesso para garantir máxima segurança do operador em todo momento.
• Alta Eficiência: Automatiza um processo que seria manual, lento e custoso, aumentando significativamente a produtividade.
• Qualidade de Acabamento Superior: Fornece um acabamento consistente e de alta qualidade, eliminando erros humanos e melhorando a apresentação do produto final.
• Versatilidade: Capaz de processar uma ampla gama de diâmetros e formatos de tubos, incluindo perfis quadrados e retangulares.
• Custo-Benefício: É um equipamento econômico e de baixo consumo energético, o que se traduz em rápido retorno do investimento.
• Facilidade de Uso e Manutenção: Seu design intuitivo e a qualidade dos componentes simplificam a operação diária e as tarefas de manutenção.
|
Especificação |
Valor |
|---|---|
|
Modelo |
XG80 |
|
Capacidade Máxima de Redução (D.E. × T) |
Ø 80 mm × 3 mm |
|
Capacidade em Perfil Retangular |
50 mm × 100 mm |
|
Potência do Motor da Escova de Aço |
4-2 kW |
|
Potência do Motor de Alimentação |
750 W |
|
Curso de Trabalho |
150 mm – 1000 mm |
|
Dimensões da Máquina (C×L×A) |
3000 mm × 1700 mm × 1200 mm |
|
Peso da Máquina |
1300 kg |
|
Alimentação Elétrica |
380V / 50Hz (Trifásica) |
|
Tensão de Controle |
24V |
Embora frequentemente confundidas, existe uma distinção técnica chave entre essas duas funções no acabamento de tubulações:
• Máquina Desbobinadora (Removedora de Rebarbas): Seu objetivo principal é a limpeza. Utiliza escovas de arame ou meios abrasivos para eliminar rebarbas (excesso de material) e arestas cortantes que permanecem após um processo de corte. O desbobinamento busca deixar uma superfície lisa e segura para o operador, melhorando a estética e funcionalidade da peça. A removedora de rebarbas de tubo XG80 destaca-se nessa função por sua alta eficiência e acabamento uniforme.
• Máquina Chanfradora (Biseladora): Seu objetivo é geométrico. Realiza um corte inclinado (chanfro ou bisel) na borda do tubo, geralmente para preparar a peça para soldagem de penetração profunda ou para facilitar o montagem de componentes.
Vantagem da XG80: Como uma desbobinadora avançada, a XG80 é capaz de desbobinar e chanfrar tubos simultaneamente. Seu sistema de escovamento de alta potência permite arredondar bordas e eliminar rebarbas em uma única operação, oferecendo uma solução integral para acabamento de extremidades de tubulações.
