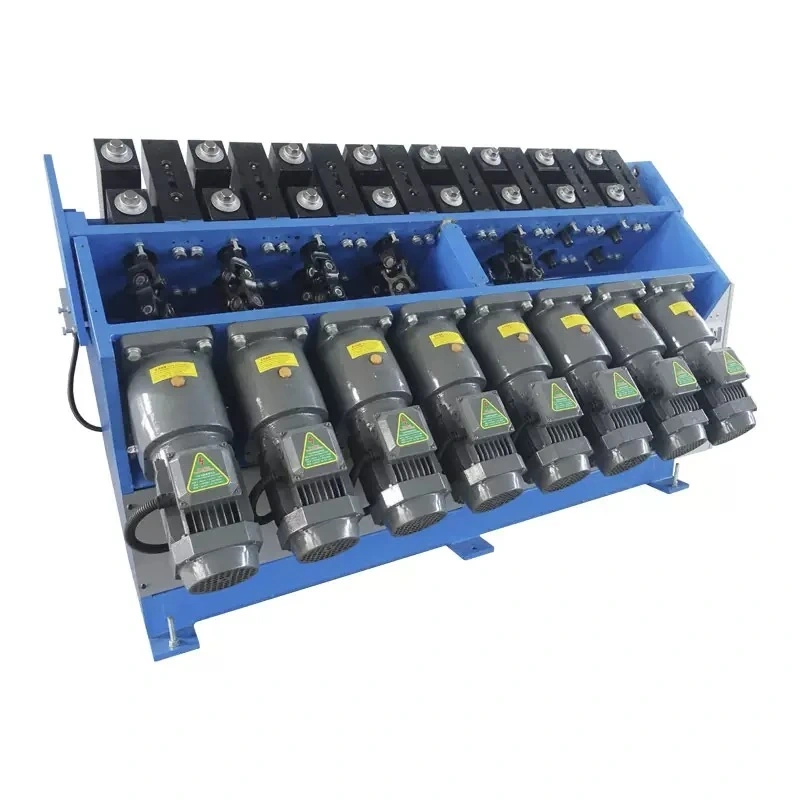

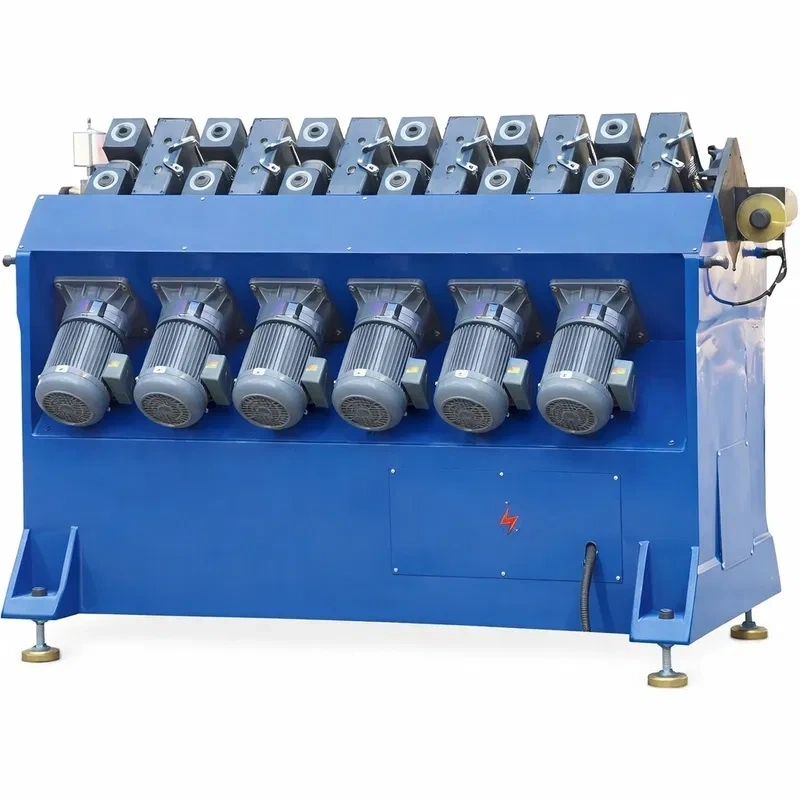

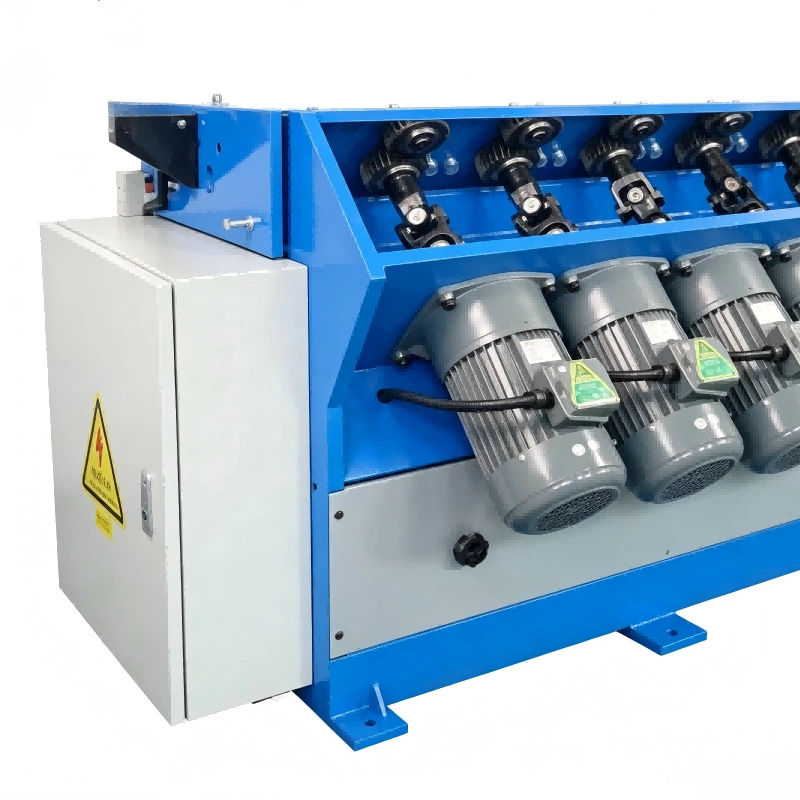

A máquina laminadora por rolo HTR-12 é um equipamento de vanguarda projetado para a fabricação de resistencias elétricas de alta qualidade. A sua função principal é reduzir o diâmetro dos elementos calefatores após o enchimento de pó de MgO, aumentando significativamente a densidade do óxido de magnésio (MgO). Esta redutora de tubos de alta precisão garante um rendimento térmico superior e uma maior vida útil para uma vasta gama de calentadores elétricos industriais.
A HTR-12 é uma máquina laminadora por rolo de alta precisão utilizada principalmente para o processo de compactação de MgO em elementos calefatores. O seu design avançado permite reduzir o diâmetro dos tubos de forma gradual e controlada, o que resulta num aumento crítico da densidade do pó de óxido de magnésio. Esta redutora de tubos é essencial para melhorar a condutividade térmica e o isolamento elétrico das resistencias elétricas, sendo compatível com uma variedade de tubos calefatores, incluindo os utilizados em sistemas de canal quente (hot runner).
A máquina laminadora por rolo HTR-12 é um equipamento de vanguarda projetado para a fabricação de resistencias elétricas de alta qualidade. A sua função principal é reduzir o diâmetro dos elementos calefatores após o enchimento de pó de MgO, aumentando significativamente a densidade do óxido de magnésio (MgO). Esta redutora de tubos de alta precisão garante um rendimento térmico superior e uma maior vida útil para uma vasta gama de calentadores elétricos industriais.
A HTR-12 é uma máquina laminadora por rolo de alta precisão utilizada principalmente para o processo de compactação de MgO em elementos calefatores. O seu design avançado permite reduzir o diâmetro dos tubos de forma gradual e controlada, o que resulta num aumento crítico da densidade do pó de óxido de magnésio. Esta redutora de tubos é essencial para melhorar a condutividade térmica e o isolamento elétrico das resistencias elétricas, sendo compatível com uma variedade de tubos calefatores, incluindo os utilizados em sistemas de canal quente (hot runner). A HTR-12 é uma máquina laminadora de resistencias, caracterizada pela sua transmissão totalmente engrenada, que assegura um funcionamento silencioso e um grande binário, resolvendo os desafios de compactação tanto para tubos grandes e longos quanto para pequenos e curtos.
A máquina laminadora de tubos HTR-12 é uma compactadora de MgO que opera mediante um sistema de rolos que reduzem progressivamente o diâmetro do tubo. Projetada para alta precisão, esta máquina é crucial na fase posterior ao enchimento de pó, onde se procura aumentar a densidade do óxido de magnésio dentro do elemento calefator. A HTR-12 incorpora um dispositivo de endireitamento próprio que assegura que a bobina calefatora se estique uniformemente dentro do elemento durante o processo de laminação. Para se adaptar a diferentes diâmetros de tubo, é necessário alterar os rolos. Esta máquina de redução por rolos é uma evolução tecnológica, equipada com um sistema de redução de engrenagens completo, composto por múltiplas engrenagens modulares de grande precisão. Esta configuração avançada confere-lhe uma transmissão silenciosa e um binário considerável, permitindo-lhe manusear eficazmente a compactação de uma vasta gama de tubos, desde os de grande porte e comprimento até aos mais pequenos e curtos. É, portanto, um equipamento de encolhimento de tubos versátil e adequado para qualquer fabricante de tubos calefatores.
A máquina laminadora por rolo HTR-12 distingue-se pela sua estrutura robusta e eficiente, projetada para garantir precisão e durabilidade no processo de compactação de MgO:
Estrutura de Rolos: Geralmente, a máquina é apresentada com 8, 12, 16 ou 18 grupos de rolos, que trabalham de forma sequencial para reduzir gradualmente o diâmetro do tubo. Esta configuração modular permite uma adaptação precisa às necessidades de produção.

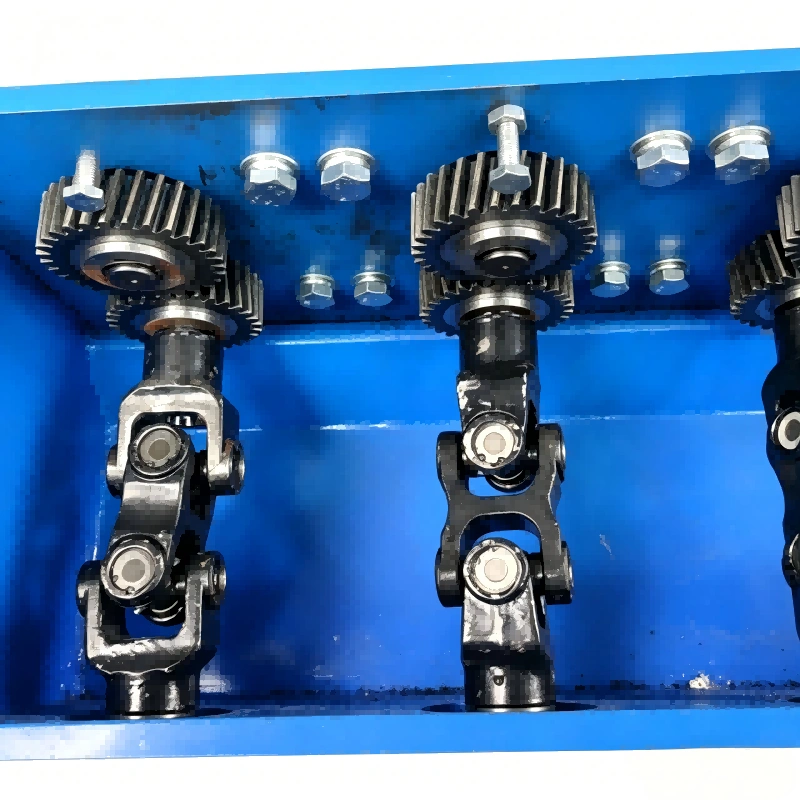

Sistema de Transmissão: Incorpora uma estrutura de acionamento por eixo universal, reforçada com uma transmissão de dupla junta cardan, o que assegura uma transmissão de potência eficiente e estável para todos os rolos. Este sistema de redução de engrenagens completo minimiza o ruído e maximiza o binário.
Dispositivo de Endireitamento Integrado: Um componente chave que assegura o estiramento uniforme da bobina calefatora dentro do elemento durante a laminação, prevenindo deformações e garantindo a qualidade do elemento calefator.

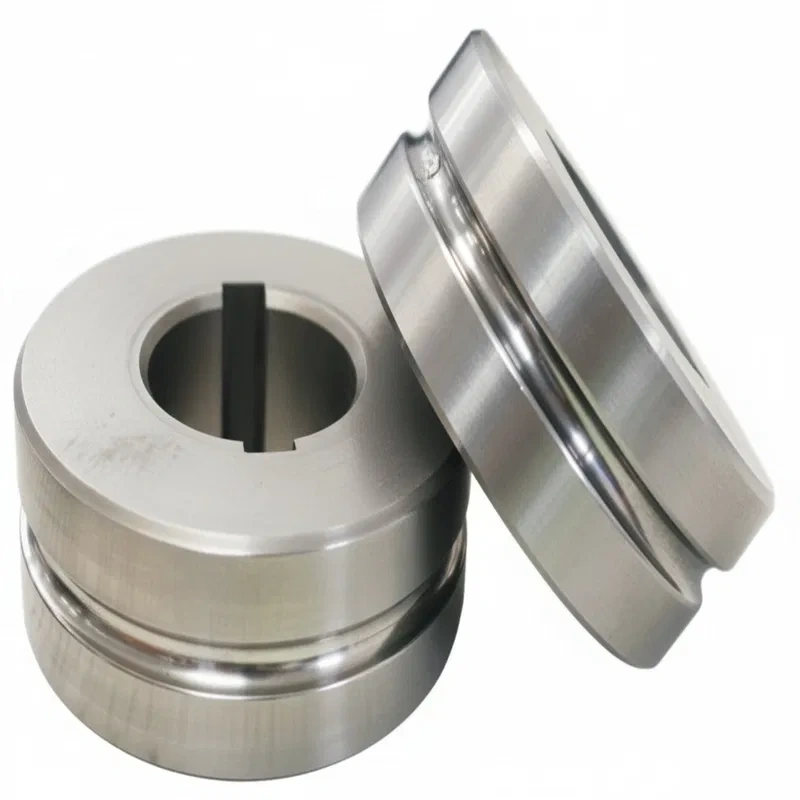

Material da Matriz: As matrizes (rolos) são fabricadas com materiais de alta resistência, como liga de tungsténio ou aço para matrizes, garantindo uma longa vida útil e uma alta precisão no compactação de tubos.
Chassi Robusta: Com um peso de 2500 KG e um volume de 2000x1600x1300 mm, a sua construção sólida minimiza as vibrações e contribui para a estabilidade do processo, sendo fundamental para a fabricação de resistencias elétricas de alta qualidade.
A máquina laminadora por rolo HTR-12 é uma solução versátil para a fabricação de elementos calefatores em diversas indústrias, graças à sua capacidade de processar uma vasta gama de resistencias elétricas:
Resistencias Tubulares: Ideal para a produção de resistencias tubulares padrão, assegurando uma compactação ótima do MgO.
Resistencias de Cartucho: Fundamental na manufatura de resistencias tipo cartucho de alta densidade, onde a precisão do diâmetro é crítica.
Resistencias de Canal Quente (Hot Runner):** Perfeita para o encolhimento de tubos calefatores de canal quente, tanto redondos quanto quadrados, garantindo a densidade requerida para um desempenho eficiente.
Calefatores Elétricos Ovalados: Capaz de processar resistencias elétricas com perfis ovalados, ampliando as possibilidades de design dos calentadores elétricos.
Tubos de Cobre de Dupla Camada: Adequada para compactar tubos de materiais compostos, como os de cobre de dupla camada, demonstrando a sua versatilidade com diferentes materiais.
Diversidade de Materiais de Tubo: Compatível com tubos de cobre, ferro, alumínio, aço inoxidável e tubos compostos, o que a torna indispensável para qualquer fabricante de tubos calefatores.
A HTR-12 oferece uma série de características e vantagens que a posicionam como uma máquina de redução por rolos superior no mercado de maquinaria para resistencias:
|
Característica |
Descrição |
Vantagem Competitiva |
|---|---|---|
|
Alta Precisão |
Reduz o diâmetro e aumenta a densidade do MgO com grande exatidão. |
Garante resistencias elétricas de alta qualidade com um desempenho térmico e elétrico ótimo, prolongando a sua vida útil. |
|
Eficiência e Estabilidade |
Design robusto com alta eficiência e forte estabilidade. |
Minimiza o tempo de inatividade e maximiza a produtividade na fabricação de elementos calefatores. |
|
Endireitamento Integrado |
Dispositivo de endireitamento próprio. |
Assegura que a bobina calefatora se estique uniformemente, prevenindo deformações e melhorando a consistência do produto. |
|
Versatilidade de Diâmetros |
Diâmetro de tubo de encolhimento de 3 mm a 20 mm. |
Permite processar uma vasta gama de tubos calefatores, desde os mais pequenos até aos de maior calibre, com uma única redutora de tubos. |
|
Comprimento de Encolhimento Extenso |
Comprimento de tubo de encolhimento de 100 mm a 6000 mm. |
Ideal para a produção de calentadores elétricos industriais de grande porte, oferecendo flexibilidade no design e na fabricação. |
|
Transmissão Silenciosa e Grande Binário |
Máquina de redução de engrenagens completa. |
Resolve o problema de encolhimento de tubos de diferentes tamanhos e comprimentos, oferecendo um funcionamento suave e potente. |
|
Adaptabilidade de Velocidade |
Velocidade de encolhimento fixa ou com regulação de velocidade. |
Permite ajustar o processo às necessidades específicas de cada elemento calefator, otimizando a qualidade e a eficiência. |
|
Materiais de Tubo Compatíveis |
Cobre, ferro, alumínio, aço inoxidável, compostos. |
Oferece uma grande flexibilidade para os fabricantes que trabalham com diversos materiais na produção de resistencias. |
A seguir, detalham-se os parâmetros técnicos da máquina laminadora de resistencias HTR-12, fundamentais para o planeamento da sua planta de produção e a integração com outros sistemas de fabricação de resistencias:
|
Parâmetro |
Especificação |
|---|---|
|
Modelo |
HTR-12 (Laminadora por Rolo de Alta Precisão) |
|
Estrutura de Acionamento |
Eixo universal reforçado com dupla junta cardan |
|
Diâmetro de Tubo de Redução |
3 - 20 mm |
|
Comprimento de Tubo de Redução |
100 - 6000 mm |
|
Velocidade de Redução |
Velocidade fixa / Regulação de velocidade |
|
Material da Matriz (Rolo) |
Liga, Aço |
|
Número de Secções (Grupos de Rolos) |
8, 12, 16, 18 |
|
Tensão |
380V trifásico / 220V trifásico / 220V monofásico |
|
Potência (KW) |
1.1 * Número de Secções (Potência Total) |
|
Tubos Compatíveis |
Cobre, ferro, alumínio, aço inoxidável, tubos compostos, etc. |
|
Volume (LxAxP) |
2000 * 1600 * 1300 mm |
|
Peso |
2500 KG |
A HTR-12 não é apenas uma máquina, mas um investimento estratégico para a excelência na fabricação de resistencias elétricas de alto rendimento.
A escolha depende do grau de redução necessário e da precisão requerida para o produto final. Quanto maior o número de grupos, mais gradual é o processo, o que protege melhor a integridade da bobina interna e o isolamento de MgO.
|
Característica |
8 Grupos |
12 Grupos |
16 Grupos |
|---|---|---|---|
|
Uso Principal |
Diâmetros padrão e reduções ligeiras. |
Uso versátil e alta precisão. |
Máxima redução e tolerâncias mínimas. |
|
Qualidade de Superfície |
Boa |
Muito Alta |
Excelente |
|
Estiramento da Bobina |
Padrão |
Uniforme |
Máxima Uniformidade |
|
Produtividade |
Ideal para baixo/médio volume. |
Alta eficiência industrial. |
Produção de alta gama e grande escala. |
