Os conectores para termopares são dispositivos de interconexão especializados projetados para unir sensores de temperatura (termopares) a instrumentos de medição, controladores ou cabos de extensão. Sua função principal é fornecer uma conexão rápida, segura e, sobretudo, termicamente compensada. Diferente dos conectores elétricos convencionais, estes são fabricados com ligas metálicas idênticas às do termopar correspondente (Ferro/Constantan para o Tipo J e Chromel/Alumel para o Tipo K). Essa homogeneidade de materiais é fundamental para evitar a geração de forças eletromotrizes (FEM) parasitas nos pontos de junção, garantindo que a leitura de temperatura seja precisa e livre de erros devido a gradientes térmicos no conector.
Sob uma perspectiva construtiva, estes conectores consistem em um corpo robusto geralmente fabricado em termoplástico reforçado com fibra de vidro ou cerâmica de alta alumina para aplicações de temperaturas extremas. O design incorpora um sistema de pinos polarizados (um mais largo que o outro ou com formatos diferentes) que impede fisicamente a conexão com polaridade invertida. Internamente, possuem terminais de parafuso que facilitam a fixação firme do cabo do termopar, assegurando um contato elétrico ideal. Os acessórios complementares, como braçadeiras de alívio de tensão e suportes de painel, completam o ecossistema, permitindo instalações organizadas e resistentes às vibrações mecânicas típicas de ambientes industriais.

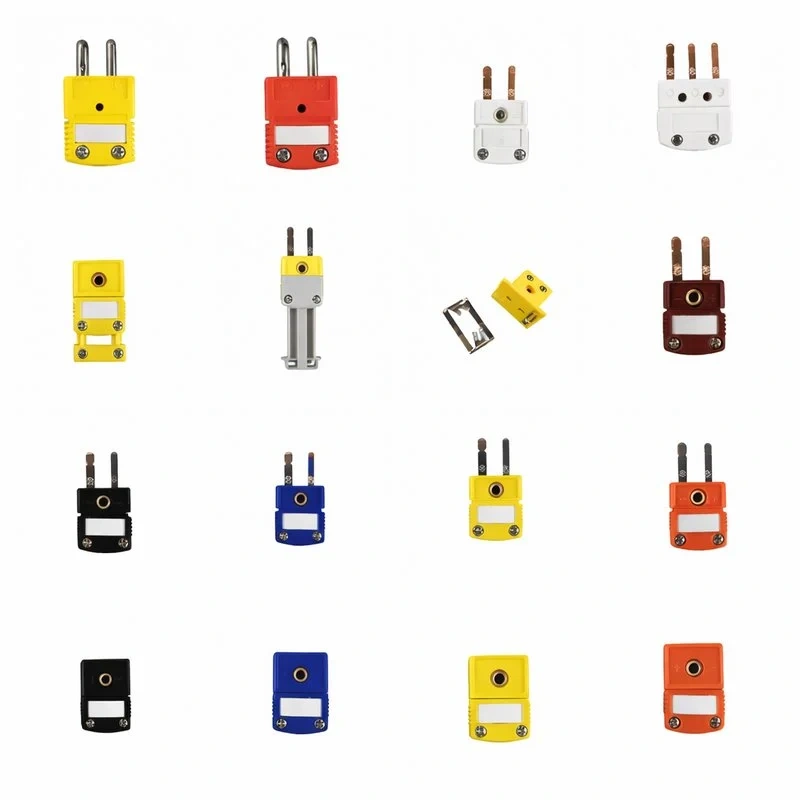

A gama de conectores é classificada principalmente pelo seu tamanho, configuração e resistência térmica:
|
Categoria |
Descrição |
Aplicação Típica |
|---|---|---|
|
Conectores Miniatura |
Caracterizados por pinos planos e compactos. São o padrão em instrumentação portátil e laboratórios. |
Equipamentos portáteis, sensores de diâmetro pequeno. |
|
Conectores Padrão |
Utilizam pinos redondos e robustos. Oferecem maior resistência mecânica em ambientes pesados. |
Maquinaria industrial, fornos, processos químicos. |
|
Conectores de Painel |
Projetados para montagem em quadros de controle ou caixas de conexão. Disponíveis em versões circulares ou retangulares. |
Centralização de sinais em salas de controle. |
|
Conectores de Alta Temperatura |
Fabricados em cerâmica branca. Suportam temperaturas ambientes muito superiores às dos de plástico. |
Proximidade de fornos ou zonas de fusão. |
|
Acessórios de Montagem |
Incluem braçadeiras para cabos (alívio de tensão), arruelas de borracha e suportes de aço inoxidável. |
Proteção e organização da fiação. |
Compensação Térmica Integral: O uso de pinos fabricados com as mesmas ligas do termopar (calibração compensada) elimina o erro de junção fria no ponto de conexão, mantendo a precisão do sistema.
Design Polarizado: A configuração assimétrica dos pinos garante que os polos positivo e negativo sejam sempre conectados corretamente, evitando erros de leitura por inversão de polaridade que poderiam causar medições erráticas.
Identificação por Código de Cores: Conformes com normas internacionais (ANSI ou IEC), permitem uma identificação visual rápida do tipo de termopar (ex.: Amarelo/Branco para J, Amarelo/Verde para K de acordo com a norma).
Facilidade de Instalação: Os terminais internos de parafuso permitem uma conexão rápida sem necessidade de solda, facilitando a manutenção e a substituição de sensores em campo.
Resistência Mecânica e Química: Os corpos de termoplástico de alta qualidade são resistentes a impactos, óleos e vários agentes químicos comuns na indústria.
|
Especificação |
Tipo J (Ferro / Constantan) |
Tipo K (Chromel / Alumel) |
|---|---|---|
|
Liga do Pino Positivo (+) |
Ferro (Fe) - Magnético |
Chromel (Ni-Cr) - Não magnético |
|
Liga do Pino Negativo (-) |
Constantan (Cu-Ni) |
Alumel (Ni-Al) - Ligeiramente magnético |
|
Faixa de Temperatura (Corpo) |
-29°C a 220°C (Termoplástico) |
-29°C a 220°C (Termoplástico) |
|
Faixa de Temperatura (Cerâmico) |
Até 650°C |
Até 650°C |
|
Código de Cor (ANSI) |
Preto (Corpo) / Branco (Etiqueta) |
Amarelo |
|
Código de Cor (IEC) |
Preto |
Verde |
|
Limite de Erro Padrão |
±2.2°C ou 0.75% |
±2.2°C ou 0.75% |
|
Compatibilidade de Cabo |
Até 20 AWG (Mini) / 14 AWG (Std) |
Até 20 AWG (Mini) / 14 AWG (Std) |
Nota: As dimensões dos pinos miniatura são de aproximadamente 3.2 mm de largura, enquanto os pinos padrão redondos têm um diâmetro de 4.0 mm para o negativo e 4.8 mm para o positivo.
Verificação da Polaridade: Antes de fechar o conector, certifique-se de que o fio positivo do termopar esteja conectado ao pino marcado com o sinal (+). No tipo J, o fio positivo costuma ser branco (ANSI) ou preto (IEC); no tipo K, costuma ser amarelo (ANSI) ou verde (IEC).
Uso de Braçadeiras de Alívio de Tensão: É altamente recomendável instalar braçadeiras (cable clamps) na saída do conector. Isso evita que puxões acidentais no cabo afrouxem os parafusos internos ou quebrem os fios condutores, prolongando a vida útil da conexão.
Evitar Contaminação: Em ambientes com alta umidade ou presença de vapores corrosivos, utilize conectores com vedações de borracha ou versões herméticas. A oxidação nos pinos pode aumentar a resistência de contato e falsear as leituras de milivolts.
Seleção do Material do Corpo: Se o conector for ser exposto a temperaturas ambientes superiores a 200°C (por exemplo, montado diretamente na cabeça de um forno), deve-se optar obrigatoriamente pela versão cerâmica para evitar a deformação ou fusão do plástico.
Manutenção Periódica: Inspecione visualmente os pinos em busca de sinais de corrosão ou desgaste. Uma conexão frouxa ou suja é a causa mais comum de "ruído" no sinal de temperatura. Limpe os contatos com álcool isopropílico, se necessário.
A forma mais rápida de diferenciá-los é através do código de cores internacional e da marca gravada no corpo do conector:
Código de Cores (Norma ANSI/ASTM): O conector Tipo K é de cor Amarela, enquanto o conector Tipo J é de cor Preta. (Na norma europeia IEC, o K é verde e o J é preto).
Identificação nos Pinos: Quase todos os fabricantes gravam uma letra "K" ou "J" pequena perto dos terminais.
Propriedades Magnéticas: Em um conector tipo J, o pino positivo é de ferro e é fortemente magnético. No tipo K, os pinos costumam ser não magnéticos ou apenas o negativo apresenta uma atração muito leve.
