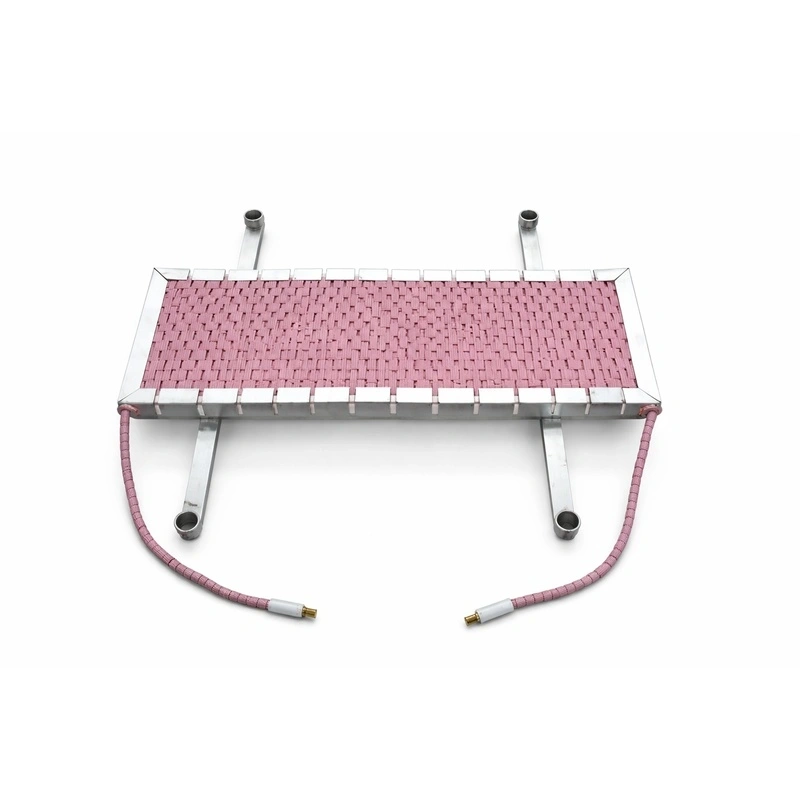

A resistencia cerâmica flexível magnética LCD-X é uma solução de engenharia avançada concebida especificamente para o pré-aquecimento de soldadura e o tratamento térmico pós-soldadura (PWHT) em grandes estruturas metálicas. Ao contrário dos aquecedores convencionais, este modelo integra potentes ímanes de aço magnético na sua estrutura, permitindo uma adsorção instantânea em superfícies ferrosas sem necessidade de parafusos, cintas ou sistemas de fixação mecânicos complexos. O seu design tipo lagarta (crawler) confere-lhe uma flexibilidade excecional, permitindo que o elemento aquecedor se adapte perfeitamente à curvatura de tanques, esferas de gás, cascos de navios e tubagens de grande diâmetro, garantindo uma transferência de calor uniforme e eficiente.
O aquecedor de adsorção LCD-X representa a evolução das mantas térmicas industriais. Este equipamento combina a durabilidade dos elementos cerâmicos de alta alumina com a praticidade da fixação magnética, otimizando drasticamente os tempos de montagem em campo. É o componente central de um sistema de tratamento térmico profissional, concebido para trabalhar em conjunto com unidades de controlo de temperatura inteligentes. A sua capacidade para manter um contacto íntimo com a peça de trabalho reduz as perdas térmicas e melhora a segurança operacional, tornando-o na ferramenta preferida de inspetores de qualidade e técnicos de soldadura que procuram cumprir com as normas internacionais de alívio de tensões térmicas.
As resistencias magnéticas LCD-X são indispensáveis em setores onde a integridade estrutural da soldadura é crítica:
|
Sector |
Utilização Específica |
|---|---|
|
Construção Naval |
Pré-aquecimento de chapas de aço em cascos de navios e estruturas de convés. |
|
Recipientes sob Pressão |
Tratamento térmico em esferas de armazenamento de gás, tanques de GNL e caldeiras industriais. |
|
Infraestrutura Pesada |
Aquecimento de vigas de pontes, torres eólicas e estruturas de aço de grande espessura. |
|
Indústria Petroquímica |
Manutenção de tubagens de processo e reatores que requerem controlo térmico preciso. |
|
Soldadura Especializada |
Prevenção de fendas por hidrogénio e redução de gradientes térmicos em aços ligados. |
Fixação Magnética Instantânea: Os ímanes integrados eliminam a necessidade de soldar parafusos de fixação, protegendo a integridade da superfície da peça.
Flexibilidade Multidirecional: A sua estrutura articulada permite a dobragem em múltiplos eixos, adaptando-se a geometrias complexas e raios de curvatura apertados.
Alta Resistência Térmica: Fabricada com cerâmica de alumina de alta pureza e cabos de liga Ni-Cr de longa duração, capazes de suportar ciclos térmicos intensos.
Distribuição Uniforme do Calor: O design otimizado dos blocos cerâmicos assegura que não existam pontos frios, garantindo um tratamento térmico homogéneo.
Versatilidade de Tensão: Disponível em configurações de 220V e 110V para se adaptar a diferentes fontes de alimentação e caixas de controlo.
Redução dos Tempos de Configuração: O sistema de adsorção reduz até 70% o tempo de preparação em comparação com métodos de fixação tradicionais.
|
Modelo |
Dimensões de Aquecimento (mm) |
Tensão (V) |
Potência (KW) |
Tipo de Fixação |
|---|---|---|---|---|
|
LCD50-X-220 |
1320 x 180 |
220 |
10 |
Magnética |
|
LCD49-X-220 |
1280 x 170 |
220 |
10 |
Magnética |
|
LCD43-X-220 |
1120 x 200 |
220 |
10 |
Magnética |
|
LCD39-X-220 |
1020 x 220 |
220 |
10 |
Magnética |
|
LCD33-X-220 |
860 x 260 |
220 |
10 |
Magnética |
|
LCD26-X-220 |
680 x 340 |
220 |
10 |
Magnética |
|
LCD21-X-220 |
540 x 440 |
220 |
10 |
Magnética |
|
LCD50-X-110 |
1320 x 90 |
110 |
5 |
Magnética |
|
LCD49-X-110 |
1280 x 85 |
110 |
5 |
Magnética |
|
LCD43-X-110 |
1120 x 100 |
110 |
5 |
Magnética |
|
LCD39-X-110 |
1020 x 110 |
110 |
5 |
Magnética |
|
LCD33-X-110 |
860 x 130 |
110 |
5 |
Magnética |
|
LCD26-X-110 |
680 x 170 |
110 |
5 |
Magnética |
Tolerância de Potência: ±3%
Tolerância Dimensional: ±2%
Material Isolante Recomendado: Manta de fibra de silicato de alumínio (não incluída).
Para garantir um funcionamento ótimo e seguro das resistencias LCD-X, siga estritamente estas diretrizes:
Preparação da Superfície: Assegure-se de que a zona de contacto esteja livre de ferrugem solta, óleo ou tinta inflamável para garantir uma adsorção magnética firme e uma transferência de calor eficiente.
Ligação à Terra: O componente metálico ou peça de trabalho deve ter uma ligação à terra confiável antes de iniciar o processo de aquecimento.
Instalação do Aquecedor: Aderente a resistencia magnética à peça. Não permita que os aquecedores se sobreponham ou se sobreponham durante a utilização, pois isso causará um sobreaquecimento local e danificará o elemento.
Monitorização da Temperatura: O termopar (sensor de temperatura) deve estar firmemente aderido à superfície da peça de trabalho, de preferência através de soldadura por descarga capacitiva ou contacto mecânico direto por baixo do aquecedor.
Isolamento Térmico: Cubra o aquecedor com manta de lã de rocha ou silicato de alumínio para evitar a dissipação de calor para o ambiente e proteger o pessoal de queimaduras acidentais.
Desmontagem: Não retire o aquecedor enquanto estiver à potência máxima. Aguarde que a temperatura desça a níveis seguros antes de manipular os ímanes.
Os ímanes de alta potência integrados nas resistencias cerâmicas flexíveis estão concebidos para manter a sua capacidade de aderência em intervalos de operação segura. No entanto, é vital considerar estes limites técnicos:
Temperatura de trabalho segura: Os ímanes mantêm a sua capacidade total de fixação de forma eficaz até aos 300°C - 350°C.
Limite crítico: Se a superfície de contacto exceder os 450°C, os ímanes perdem a sua força de forma permanente (ponto de Curie).
Recomendação: Para processos de alívio de tensões (PWHT) que excedam os 600°C, recomenda-se contactar o fabricante para configurações especiais ou retirar os ímanes assim que a manta estiver assegurada mecanicamente, se o calor for excessivo.
