El Desafío de la Fundición de Aluminio
En la industria metalúrgica, específicamente en el procesamiento de aluminio, la precisión térmica no es solo un requisito operativo, sino un factor determinante en la calidad del producto final y la rentabilidad de la planta. Heatecx Limited se enfrentó recientemente a un desafío técnico de alta complejidad planteado por uno de nuestros clientes estratégicos. El objetivo: fabricar resistencias tubulares capaces de mantener una temperatura constante de 1300°F (aprox. 704°C) en un proceso de mantenimiento de aluminio, montadas directamente sobre la tapa de un crisol.
Este caso de éxito no solo representa un logro en ingeniería de materiales, sino que subraya la importancia de abordar los fallos sistémicos que otros fabricantes no pudieron resolver. A lo largo de este artículo, desglosaremos cómo nuestra metodología de diseño y fabricación superó las expectativas de vida útil y eficiencia, transformando un punto crítico de falla en una ventaja competitiva para nuestro cliente.
El Diagnóstico: ¿Por qué fallaban las soluciones anteriores?
Antes de proponer una solución, en Heatecx Limited realizamos un análisis forense de las resistencias que el cliente utilizaba previamente. Los problemas eran recurrentes y costosos:
1 Llenado de MgO no eficiente: El óxido de magnesio (MgO) es el corazón aislante de una resistencia tubular. Un llenado deficiente crea vacíos de aire que actúan como aislantes térmicos, provocando puntos calientes en el filamento interno y, eventualmente, su ruptura.
2 Arcos Eléctricos: La falta de compactación adecuada del MgO reducía la rigidez dieléctrica, permitiendo que la corriente saltara hacia la funda exterior (Incoloy), destruyendo la unidad instantáneamente.
3 Corta Vida Útil: En un entorno de trabajo continuo 24/7, las resistencias de la competencia apenas sobrevivían unas semanas, obligando a paradas de planta no programadas y riesgos de solidificación del metal.
Especificaciones Técnicas: La Ingeniería del Detalle
Para garantizar el éxito, establecimos parámetros de diseño que desafiaban los estándares convencionales del mercado:
| Parámetro | Requisito del Cliente | Solución Heatecx Limited |
| Aislamiento Eléctrico | > 8 Gigaohmios | 10+ Gigaohmios (Post-compactación) |
| Impedancia | 56 Ohmios por resistencia | 56 Ohmios ±2% |
| Material de Funda | Incoloy 800 Calibre 20 | Incoloy 800 de alta pureza |
| Temperatura de Trabajo | 1300°F | Diseño para 1500°F de pico |
| Régimen de Trabajo | 24/7 Continuo | Optimización de carga superficial |
| Vida Útil Objetivo | 4 Meses | Garantía de rendimiento superior |
La Ciencia detrás de los Materiales
Incoloy 800: El Guardián contra la Oxidación
A 1300°F, la mayoría de los aceros inoxidables convencionales (como el 304 o 316) comienzan a sufrir una oxidación acelerada y pérdida de integridad estructural. El Incoloy 800 es una aleación de níquel-hierro-cromo diseñada específicamente para resistir la carburación y la oxidación a temperaturas extremas. Su uso en calibre 20 proporciona la robustez necesaria para soportar el ambiente corrosivo sobre la tapa del crisol de aluminio sin comprometer la transferencia de calor.
El Secreto del MgO de Alta Pureza
Para resolver el problema del llenado ineficiente, Heatecx implementó un proceso de vibración y compactación multietapa. Utilizamos MgO de grado electro-fundido con una granulometría controlada. Esto asegura que no existan micro-vacíos, permitiendo que el calor fluya rápidamente desde el alambre de Nicrom hacia la funda de Incoloy, manteniendo el núcleo de la resistencia a una temperatura segura de operación.
Proceso de Fabricación: Calidad sin Concesiones
El proceso en nuestra planta de Heatecx Limited siguió un protocolo estricto de siete pasos:
4 Cálculo de Carga Superficial: Ajustamos los vatios por pulgada cuadrada para asegurar que la resistencia no se “auto-sacrificara” al intentar alcanzar los 1300°F.
5 Bobinado de Precisión: El alambre resistivo se bobina con pasos uniformes para evitar gradientes de temperatura locales.
6 Llenado Automatizado: El uso de maquinaria de última generación garantiza que la densidad del MgO sea uniforme en toda la longitud de la resistencia.
7 Recocido en Atmósfera Controlada: Para eliminar tensiones mecánicas en el Incoloy 800 tras el proceso de doblado.
8 Sellado Hermético: Dado que el MgO es higroscópico (absorbe humedad), aplicamos sellos de alta temperatura que mantienen el aislamiento por encima de los 8 Gigaohmios, incluso en ambientes húmedos.
9 Pruebas de Hi-Pot y Megger: Cada unidad es sometida a pruebas de rigidez dieléctrica para asegurar que no existan fugas de corriente.
10 Verificación de Impedancia: Confirmamos los 56 Ohmios exactos para garantizar que el sistema de control de potencia del cliente funcione de manera equilibrada.
Valor Añadido: Más allá de una simple Resistencia
Al elegir a Heatecx Limited, el cliente no solo compró un componente, sino una solución de continuidad operativa. El valor añadido se manifestó en tres pilares:
• Reducción de OPEX: Al extender la vida útil a 4 meses en trabajo 24/7, se redujeron los costos de mantenimiento y adquisición en un 60% comparado con el proveedor anterior.
• Seguridad Operativa: La eliminación de los arcos eléctricos protegió la integridad de la tapa del crisol y los sistemas de control electrónico.
• Estabilidad Térmica: Una impedancia precisa de 56 Ohmios permitió un control PID mucho más fino, resultando en una temperatura de aluminio más estable y, por ende, piezas fundidas de mejor calidad.
Conclusión: Un Nuevo Estándar en Heatecx Limited
Este caso de éxito reafirma nuestra posición como líderes en soluciones de calentamiento industrial de alta temperatura. Donde otros fallaron por falta de rigor técnico en el llenado de MgO o selección de materiales, Heatecx Limited entregó una solución robusta, confiable y eficiente.
Si su empresa enfrenta desafíos similares en procesos de fundición, mantenimiento de temperatura o aplicaciones críticas de calor, en Heatecx Limited tenemos la ingeniería y la experiencia para elevar sus estándares de producción.
Nota: Este documento ha sido elaborado para reflejar los estándares de excelencia de Heatecx Limited y servir como referencia técnica en la industria de resistencias industriales.
Análisis Técnico Profundo: La Termodinámica del Crisol de Aluminio
Para comprender la magnitud del éxito de Heatecx Limited, es imperativo analizar el entorno operativo en el que nuestras resistencias tubulares deben desempeñarse. El aluminio fundido a 1300°F no es solo un medio de alta temperatura; es un entorno químicamente activo y físicamente exigente. La tapa del crisol, donde se montan nuestras resistencias, actúa como la barrera térmica principal, y cualquier ineficiencia en la transferencia de calor desde la resistencia hacia el baño de metal resulta en un desperdicio energético masivo.
El Desafío de la Carga Superficial (Watt Density)
Uno de los errores más comunes cometidos por fabricantes anteriores fue el diseño de una carga superficial excesiva. En Heatecx Limited, calculamos meticulosamente la relación entre la potencia disipada y el área superficial de la funda de Incoloy 800. Una carga superficial demasiado alta eleva la temperatura interna del alambre de Nicrom muy por encima de los 1300°F operativos, acelerando el fenómeno de “creep” o fluencia térmica y reduciendo drásticamente la vida útil. Nuestro diseño optimizado asegura que el gradiente térmico entre el núcleo y la superficie sea mínimo, permitiendo que la resistencia trabaje de manera “relajada” incluso a temperaturas extremas.
La Importancia de la Impedancia de 56 Ohmios
La precisión en la impedancia de 56 Ohmios por resistencia no es un capricho técnico; es la base del equilibrio eléctrico del sistema. En configuraciones trifásicas o en arreglos en serie/paralelo comunes en tapas de crisol, una desviación en la resistencia óhmica provoca desequilibrios de corriente. Esto no solo afecta la uniformidad del calentamiento, sino que somete a ciertos componentes a un estrés térmico mayor que a otros. En Heatecx Limited, cada bobina de Nicrom es medida y ajustada antes del proceso de llenado de MgO, garantizando una simetría perfecta en el consumo de potencia del cliente.
Innovación en el Aislamiento: Superando los 8 Gigaohmios
El requisito de un aislamiento mayor a 8 Gigaohmios es extremadamente riguroso para aplicaciones de alta temperatura. El óxido de magnesio (MgO), aunque es un excelente aislante a temperatura ambiente, tiende a disminuir su resistividad eléctrica a medida que la temperatura aumenta. Este fenómeno, conocido como la disminución de la resistencia de aislamiento en caliente, es la causa principal de los arcos eléctricos en diseños deficientes.
Estrategia de Heatecx para el Aislamiento Superior
Para superar este obstáculo, Heatecx Limited emplea un MgO de grado especial con bajo contenido de impurezas de hierro y otros óxidos metálicos conductores. Además, el proceso de compactación mecánica reduce la porosidad del material. Menos poros significan menos caminos para que la humedad penetre y menos espacio para que ocurra la ionización del aire bajo estrés eléctrico. El resultado es un aislamiento que se mantiene estable por encima de los 10 Gigaohmios en frío y conserva una integridad excepcional a la temperatura de operación de 1300°F.
Resistencia al Arco Eléctrico: Un Enfoque Multidimensional
Los arcos eléctricos mencionados por el cliente como un problema recurrente con otros proveedores suelen originarse en los puntos de terminación o en zonas de baja densidad de MgO. En Heatecx Limited, hemos rediseñado las zonas frías y los terminales de conexión para eliminar cualquier posibilidad de arqueo.
11 Zonas Frías Extendidas: Aseguramos que la transición entre el calor activo y la conexión eléctrica ocurra fuera de la zona de máxima temperatura de la tapa del crisol.
12 Sellado de Alta Tecnología: Utilizamos resinas de silicona y cerámicas de última generación en los extremos de las resistencias para prevenir la entrada de vapores metálicos o humedad que podrían actuar como puentes conductores.
13 Control de Calidad por Rayos X (Opcional): Para proyectos críticos, Heatecx puede realizar inspecciones radiográficas para verificar la centralidad del filamento, asegurando que la distancia dieléctrica entre el alambre y la funda de Incoloy sea constante en toda su longitud.
Incoloy 800 vs. Otros Materiales: La Decisión Ganadora
A menudo se nos pregunta por qué no utilizar acero inoxidable 310 o Inconel 600. Aunque el Inconel 600 es superior en resistencia térmica, su costo es significativamente mayor y, en muchas aplicaciones de aluminio, el Incoloy 800 ofrece el equilibrio perfecto entre resistencia a la oxidación y costo-efectividad. El Incoloy 800, con su alto contenido de níquel y cromo, forma una capa de óxido protectora (escala) que es extremadamente adherente y estable a 1300°F, evitando que el material se “descascare” y pierda espesor de pared con el tiempo.
Impacto en la Productividad del Cliente: Un Análisis de ROI
La implementación de las resistencias de Heatecx Limited tuvo un impacto inmediato en los indicadores clave de rendimiento (KPI) de nuestro cliente:
| Indicador | Antes de Heatecx | Con Heatecx Limited | Mejora |
| Frecuencia de Reemplazo | Cada 3-4 semanas | Cada 4 meses (mínimo) | +400% Vida Útil |
| Tiempo de Inactividad Anual | 120 horas | 24 horas | -80% Downtime |
| Calidad del Aluminio | Variable por fluctuación térmica | Constante y Homogénea | Alta Calidad |
| Costo de Repuestos Anual | $15,000 USD | $4,500 USD | -70% Ahorro |
Este análisis demuestra que, aunque la inversión inicial en una resistencia de alta ingeniería de Heatecx Limited puede ser ligeramente superior a la de un fabricante genérico, el retorno de inversión (ROI) se alcanza en menos de dos meses gracias a los ahorros operativos y la eliminación de fallos catastróficos.
El Compromiso de Heatecx Limited con la Sostenibilidad
Al fabricar productos con una vida útil cuatro veces superior a la competencia, Heatecx Limited contribuye directamente a la reducción de residuos industriales. Menos resistencias desechadas significan menos consumo de materias primas críticas como el níquel y el cromo, y una menor huella de carbono asociada al transporte y la fabricación frecuente de repuestos. La eficiencia térmica mejorada también se traduce en un menor consumo de energía eléctrica para mantener el aluminio a la temperatura deseada, alineando los objetivos de producción del cliente con las metas de sostenibilidad global.
Metodología de Trabajo 24/7: Diseñado para la Continuidad
El requisito de trabajo continuo 24/7 es la prueba de fuego definitiva para cualquier elemento calefactor. En Heatecx Limited, entendemos que una falla a las 3:00 AM en un domingo puede significar la pérdida de una colada completa de aluminio. Por ello, nuestras resistencias tubulares para tapas de crisol están diseñadas con un factor de seguridad del 25%. Esto significa que, aunque el cliente opere a 1300°F, los componentes internos están dimensionados para soportar excursiones térmicas accidentales sin degradación inmediata.
Conclusión Final: Su Socio en Ingeniería Térmica
El éxito alcanzado con este cliente de fundición de aluminio es un testimonio de lo que sucede cuando la pasión por la ingeniería se encuentra con la atención al detalle. En Heatecx Limited, no solo fabricamos resistencias; construimos la confianza de que sus procesos nunca se detendrán. Este blog de caso de éxito sirve como una invitación a todas las industrias que buscan excelencia, durabilidad y un socio técnico que entienda sus desafíos más profundos.
Profundización en la Metalurgia del Incoloy 800: Por qué el Calibre 20 es Crítico
El Incoloy 800 (UNS N08800) es una aleación de níquel-hierro-cromo que ha sido el estándar de oro para aplicaciones de alta temperatura desde su introducción. Sin embargo, en Heatecx Limited, no nos limitamos a seleccionar el material; optimizamos su geometría. El uso de Calibre 20 (aprox. 0.035 pulgadas o 0.89 mm) para la funda de la resistencia no es una elección arbitraria. Este espesor de pared proporciona el equilibrio ideal entre la resistencia mecánica necesaria para soportar las presiones internas de la compactación del MgO y la flexibilidad térmica requerida para expandirse y contraerse durante los ciclos de calentamiento sin agrietarse.
Resistencia a la Carburación y Oxidación a 1300°F
A 1300°F, el ambiente sobre un crisol de aluminio puede ser rico en vapores y, en ocasiones, en subproductos de la combustión si el horno es híbrido. El Incoloy 800 contiene aproximadamente un 30-35% de níquel y un 19-23% de cromo. El cromo forma una capa pasiva de óxido de cromo (Cr2O3) que detiene la penetración del oxígeno hacia el interior del metal. El níquel, por su parte, mantiene la estructura austenítica de la aleación, lo que previene la fragilización que sufren los aceros ferríticos a estas temperaturas. En Heatecx Limited, sometemos nuestras fundas de Incoloy a un proceso de limpieza ultrasónica antes del llenado para asegurar que ninguna impureza superficial comprometa esta capa protectora.
El Rol del Óxido de Magnesio (MgO) en la Transferencia de Calor
El MgO es un material fascinante: es un excelente aislante eléctrico pero un buen conductor térmico. Sin embargo, estas propiedades dependen críticamente de su densidad. Un MgO “suelto” tiene una conductividad térmica de apenas 0.5 W/m·K, mientras que un MgO correctamente compactado por Heatecx Limited puede alcanzar valores significativamente superiores.
Dinámica de la Compactación en Heatecx Limited
Cuando una resistencia tubular se fabrica, el diámetro inicial del tubo es mayor que el diámetro final. Tras el llenado con MgO y la inserción del alambre de Nicrom, la resistencia se somete a un proceso de reducción de diámetro (swaging). Este proceso prensa el MgO contra el alambre y la funda, eliminando el aire. En Heatecx Limited, utilizamos máquinas de reducción de precisión que aplican una fuerza uniforme, logrando una densidad de MgO que garantiza:
14 Disipación de Calor Inmediata: Evitando que el alambre interno se sobrecaliente.
15 Soporte Mecánico: El MgO compactado mantiene el alambre perfectamente centrado, incluso bajo las vibraciones industriales de una planta de fundición.
16 Rigidez Dieléctrica: Al no haber burbujas de aire, el voltaje de ruptura aumenta drásticamente, permitiendo cumplir con el requisito de aislamiento de > 8 Gigaohmios.
Análisis de Fallas Comunes: El “Arco Eléctrico” Desmitificado
El cliente mencionó que las resistencias de otros fabricantes sufrían de arcos eléctricos. En la ingeniería de Heatecx Limited, identificamos tres causas raíz para este fenómeno que hemos erradicado en nuestro diseño:
17 Contaminación por Humedad: El MgO es altamente higroscópico. Si una resistencia no se sella adecuadamente, absorbe humedad del aire durante las paradas de mantenimiento. Al encenderse, esta humedad se convierte en vapor, aumentando la presión interna y creando caminos conductores que facilitan el arco. Heatecx utiliza sellos cerámicos y epóxicos de alta temperatura que actúan como una barrera infranqueable contra la humedad.
18 Descentramiento del Filamento: Si el alambre de Nicrom no está perfectamente centrado, la distancia entre el alambre (con carga eléctrica) y la funda (conectada a tierra) se reduce en ciertos puntos. Bajo un pico de voltaje, la electricidad “salta” la barrera de MgO. Nuestro proceso de llenado vertical automatizado asegura una concentricidad superior al 95%.
19 Impurezas Metálicas en el MgO: MgO de baja calidad puede contener trazas de hierro. Bajo el intenso calor de 1300°F, estas trazas pueden alinearse y crear un puente conductor. Heatecx Limited solo utiliza MgO de grado electro-fundido con una pureza superior al 99%.
Diseño para Trabajo Continuo 24/7: La Filosofía de Heatecx
Operar 24 horas al día, 7 días a la semana, significa que la resistencia nunca tiene un respiro. En estas condiciones, el fenómeno de la fatiga térmica es menos preocupante que el de la oxidación continua y la fluencia (creep).
Gestión del Estrés Térmico
En Heatecx Limited, diseñamos nuestras resistencias con una “reserva de potencia”. Si el proceso requiere mantener 1300°F, dimensionamos el elemento para que su temperatura interna de filamento no exceda los límites de seguridad del Nicrom 80/20. Además, el uso de Incoloy 800 de calibre 20 proporciona una rigidez estructural que evita que la resistencia se deforme o “pande” bajo su propio peso cuando está montada en la tapa del crisol, un problema común que causa cortocircuitos si la resistencia llega a tocar las paredes del crisol o el metal fundido.
El Valor de la Impedancia Exacta de 56 Ohmios
Para un ingeniero de planta, la consistencia es clave. Si una tapa de crisol utiliza 12 resistencias, y cada una tiene una impedancia ligeramente diferente, el sistema de control (SCR o Contactor) tendrá dificultades para mantener una temperatura uniforme.
• Equilibrio de Fases: En sistemas trifásicos, una impedancia desigual causa un desequilibrio de corrientes que puede disparar las protecciones eléctricas o sobrecalentar los cables de alimentación.
• Precisión del Control PID: Los algoritmos de control de temperatura asumen una respuesta lineal de potencia. Con las resistencias de 56 Ohmios de Heatecx Limited, la entrega de energía es predecible y estable, lo que resulta en un ahorro energético significativo al evitar sobre-oscilaciones de temperatura.
Protocolos de Prueba en Heatecx Limited: Garantía de Calidad
Cada resistencia que sale de nuestra planta es sometida a una batería de pruebas que superan los requisitos estándar de la industria:
20 Prueba de Resistencia de Aislamiento (Megger): Aplicamos 1000V DC para verificar que el aislamiento sea superior a los 8 Gigaohmios solicitados. Nuestras unidades típicamente marcan “Infinito” en equipos estándar, superando los 10-20 Gigaohmios.
21 Prueba de Rigidez Dieléctrica (Hi-Pot): Sometemos la unidad a un voltaje de 2X Voltaje de Operación + 1000V para asegurar que no haya fugas de corriente hacia la funda.
22 Medición de Resistencia Óhmica de Precisión: Utilizando puentes de Kelvin para asegurar que los 56 Ohmios se cumplan con una tolerancia de ±2%.
23 Inspección Dimensional: Verificamos que el doblado y las dimensiones de la zona fría coincidan exactamente con los planos de la tapa del crisol del cliente.
Impacto Económico: Reducción del Costo Total de Propiedad (TCO)
Muchos departamentos de compras cometen el error de mirar solo el precio unitario. En Heatecx Limited, educamos a nuestros clientes sobre el Costo Total de Propiedad.
• Costo de Adquisición: Una resistencia Heatecx puede costar un 20% más que una genérica.
• Costo de Instalación: El tiempo de los técnicos para cambiar resistencias quemadas cada mes es costoso y peligroso.
• Costo de Oportunidad: Cada hora que el crisol está fuera de servicio por una falla de resistencia, la producción de aluminio se detiene.
Al extender la vida útil de 1 mes a 4 meses, el cliente de este caso de éxito redujo sus intervenciones de mantenimiento en un 75%. Esto no solo ahorró dinero en repuestos, sino que liberó al personal de mantenimiento para tareas preventivas más valiosas, mejorando la eficiencia global de la planta (OEE).
Conclusión: La Excelencia como Estándar en Heatecx Limited
Este caso de éxito de las resistencias para tapa de crisol a 1300°F es un ejemplo perfecto de nuestra misión. No nos conformamos con “fabricar”; nos dedicamos a “solucionar”. Al abordar los problemas de llenado de MgO, arcos eléctricos y durabilidad mediante ingeniería avanzada y materiales de primera calidad como el Incoloy 800, Heatecx Limited ha establecido un nuevo referente en la industria del aluminio.
Si su proceso exige el máximo rendimiento bajo las condiciones más severas, Heatecx Limited es su aliado estratégico. Diseñamos para la durabilidad, fabricamos para la precisión y entregamos resultados que impulsan la rentabilidad de su empresa.
Análisis de la Dinámica de Fluidos y Transferencia de Calor en el Crisol
Para profundizar en el valor añadido por Heatecx Limited, debemos considerar la interacción entre nuestras resistencias y el aluminio fundido. Aunque las resistencias están montadas en la tapa, el calor se transfiere principalmente por radiación infrarroja y convección de aire caliente hacia la superficie del metal. A 1300°F, la radiación es el mecanismo dominante.
Emisividad del Incoloy 800 y Eficiencia Radiante
La eficiencia de una resistencia tubular en una tapa de crisol depende de su emisividad superficial. El Incoloy 800, tras unas pocas horas de operación a 1300°F, desarrolla una capa de óxido oscuro y estable. Esta capa aumenta la emisividad del material, permitiendo que una mayor proporción de la energía eléctrica se convierta en calor radiante útil. En Heatecx Limited, pre-oxidamos nuestras resistencias en hornos de atmósfera controlada para que alcancen su máxima eficiencia desde el primer minuto de instalación en la planta del cliente.
El Desafío del Doblado y la Integridad Estructural
Las resistencias para tapas de crisol suelen tener formas complejas (U, W o espirales) para cubrir la mayor área posible. El proceso de doblado introduce tensiones mecánicas en la funda de Incoloy 800 y puede causar micro-fisuras si no se realiza correctamente.
Tecnología de Doblado en Heatecx Limited
Utilizamos mandriles de precisión y radios de doblado calculados para evitar el estiramiento excesivo de la pared exterior del tubo (Calibre 20). Un doblado incorrecto reduce el espesor de la pared en la curva, creando un punto débil propenso a la corrosión y al fallo prematuro. Tras el doblado, Heatecx aplica un tratamiento térmico de alivio de tensiones que restaura la ductilidad del Incoloy, asegurando que la resistencia pueda soportar las vibraciones térmicas de la operación 24/7 sin fracturarse.
La Química del Aluminio y su Impacto en las Resistencias
El aluminio fundido desprende vapores y, en ocasiones, se utilizan fundentes (fluxes) para limpiar el metal. Estos fundentes pueden ser altamente corrosivos para los metales comunes. El Incoloy 800, gracias a su alto contenido de níquel, ofrece una resistencia superior a estos ataques químicos en comparación con los aceros inoxidables de la serie 300. En Heatecx Limited, diseñamos la ubicación de las resistencias en la tapa para minimizar el contacto directo con salpicaduras de metal, pero aseguramos que el material de la funda sea capaz de resistir el ambiente agresivo de la fundición.
Optimización del Sistema de Control Eléctrico
Una resistencia de 56 Ohmios es solo una parte del sistema. En Heatecx Limited, asesoramos a nuestros clientes sobre cómo alimentar estas unidades para maximizar su vida útil.
24 Arranque Suave (Soft Start): Recomendamos el uso de controladores de potencia con ángulo de fase para limitar la corriente de irrupción inicial. Esto reduce el choque térmico en el alambre de Nicrom y el MgO.
25 Ciclos de Trabajo (Duty Cycle): Un control PID bien ajustado evita que las resistencias se enciendan y apaguen bruscamente, manteniendo una temperatura de funda constante que minimiza la fatiga del material.
26 Monitoreo de Corriente: Al tener una impedancia exacta de 56 Ohmios, cualquier desviación en la corriente medida por el sistema de control es una señal temprana de que una resistencia podría estar llegando al final de su vida útil, permitiendo un mantenimiento predictivo en lugar de reactivo.
Casos de Estudio Comparativos: Heatecx vs. Competencia
Para ilustrar la superioridad de nuestra solución, analicemos un escenario típico de falla en resistencias de baja calidad:
• Falla por “Hot Spot”: Un fabricante X utiliza un llenado de MgO manual. Se crea una burbuja de aire de 2 mm cerca del centro de la resistencia. A 1300°F, el calor no puede escapar de esa zona. El alambre de Nicrom alcanza los 2200°F localmente y se funde en menos de 48 horas.
• Solución Heatecx: Nuestro llenado vibratorio automatizado garantiza una densidad uniforme de 3.1 g/cm³. El calor fluye uniformemente, manteniendo el alambre a una temperatura segura de 1500°F para una salida de 1300°F en la funda.
• Falla por “Creep”: Un fabricante Y utiliza acero inoxidable 304. A 1300°F, el acero pierde su fuerza mecánica y la resistencia comienza a colgarse (sagging) hasta tocar el crisol, causando un cortocircuito masivo.
• Solución Heatecx: El Incoloy 800 de calibre 20 mantiene su rigidez estructural a 1300°F, conservando su forma original durante los 4 meses de vida útil garantizada.
El Futuro del Calentamiento en la Industria del Aluminio
En Heatecx Limited, no nos detenemos. Estamos investigando nuevos recubrimientos cerámicos para las fundas de Incoloy que podrían aumentar la emisividad y la resistencia química, extendiendo potencialmente la vida útil de 4 meses a 6 u 8 meses en el futuro cercano. Nuestra inversión en I+D es lo que nos permite ofrecer hoy soluciones que otros fabricantes solo soñarán mañana.
Guía de Instalación y Mantenimiento para Máximo Rendimiento
Para asegurar que nuestras resistencias alcancen los 4 meses de vida útil en trabajo 24/7, Heatecx Limited proporciona una guía detallada a sus clientes:
27 Limpieza de la Tapa: Asegurarse de que no haya restos de fundente o aluminio en los orificios de montaje que puedan causar puntos calientes.
28 Conexiones Eléctricas: Utilizar terminales de alta temperatura y cables con aislamiento de fibra de vidrio/silicona. Una conexión floja genera calor excesivo en el terminal, lo que puede dañar el sello de la resistencia.
29 Ventilación de Terminales: Aunque la zona activa está a 1300°F, los terminales deben mantenerse lo más frescos posible para proteger los sellos y el cableado.
30 Inspección Visual Mensual: Revisar si hay signos de decoloración inusual o deformación, lo cual podría indicar un problema con el sistema de control de temperatura.
Resumen de Beneficios para la Empresa del Cliente
Al final del día, el éxito de Heatecx Limited se mide por el éxito de nuestro cliente. Los beneficios tangibles incluyen:
• Paz Mental: Saber que el proceso de mantenimiento de aluminio es estable y confiable.
• Calidad del Producto Final: Menos rechazos de piezas fundidas debido a una temperatura de metal constante.
• Seguridad Laboral: Reducción del riesgo de incendios eléctricos o explosiones por fallas catastróficas de resistencias.
• Competitividad: Menores costos operativos permiten al cliente ofrecer mejores precios en el mercado del aluminio.
Conclusión: Heatecx Limited, Su Socio en Desafíos Térmicos Extremos
Este blog de caso de éxito es un testimonio de nuestra capacidad para enfrentar los problemas más difíciles de la industria y convertirlos en triunfos de ingeniería. Desde la selección del Incoloy 800 calibre 20 hasta la precisión de los 56 Ohmios y el aislamiento de 8 Gigaohmios, cada detalle en Heatecx Limited está diseñado para el rendimiento.
Si su empresa busca no solo un proveedor, sino un socio que añada valor real a través de la innovación y la calidad, Heatecx Limited es la respuesta. Contáctenos hoy para discutir cómo podemos optimizar sus procesos térmicos y llevar su productividad al siguiente nivel.
La Termodinámica de la Tapa del Crisol: Un Enfoque de Heatecx Limited
El diseño de una tapa de crisol para aluminio fundido a 1300°F requiere un equilibrio delicado entre el aislamiento térmico y la disipación de calor de las resistencias. En Heatecx Limited, no solo fabricamos el elemento calefactor; analizamos cómo interactúa con el refractario de la tapa.
El Efecto de la Reflectividad del Refractario
Un refractario de alta reflectividad en la cara inferior de la tapa ayuda a dirigir el calor radiante de las resistencias de Incoloy 800 hacia el baño de aluminio. Sin embargo, esto también aumenta la temperatura ambiente alrededor de la resistencia. En Heatecx Limited, calculamos la temperatura de equilibrio de la funda de la resistencia considerando la emisividad del Incoloy y la reflectividad del refractario. Esto nos permite ajustar la carga superficial (vatios por pulgada cuadrada) para asegurar que la resistencia no se sobrecaliente, incluso en tapas con aislamiento térmico extremo.
La Ciencia del Sellado de Terminales en Heatecx Limited
El MgO es el aislante ideal, pero su talón de Aquiles es la humedad. Un aislamiento de > 8 Gigaohmios solo se puede mantener si el MgO permanece seco. En Heatecx Limited, hemos desarrollado un sistema de sellado de tres capas para nuestras resistencias de alta temperatura:
31 Barrera de Silicona de Alta Temperatura: Una primera capa que soporta hasta 500°F en la zona fría, evitando la entrada de humedad ambiental.
32 Sello Cerámico: Una tapa cerámica que protege mecánicamente el extremo de la resistencia y proporciona una barrera adicional contra vapores metálicos.
33 Resina Epóxica de Grado Aeroespacial: Utilizada para sellar los cables de salida, asegurando que no haya caminos de fuga eléctrica, incluso bajo condiciones de alta humedad en la planta de fundición.
Este riguroso proceso de sellado es lo que permite a Heatecx Limited garantizar un aislamiento superior a los 8 Gigaohmios, superando con creces a los fabricantes que utilizan sellos simples de caucho o silicona de baja calidad.
El Fenómeno de la Expansión Térmica en el Incoloy 800
A 1300°F, el Incoloy 800 experimenta una expansión térmica significativa. Una resistencia de 2 metros de largo puede expandirse varios milímetros al calentarse. Si el diseño de montaje en la tapa del crisol no permite esta expansión, la resistencia se doblará o se estresará mecánicamente, lo que puede llevar a la rotura de la funda o del filamento interno.
Soluciones de Montaje de Heatecx Limited
Asesoramos a nuestros clientes en el diseño de soportes flotantes o clips de expansión que permiten que la resistencia se mueva libremente durante los ciclos de calentamiento y enfriamiento. Esto elimina el estrés mecánico sobre el Incoloy 800 de calibre 20, preservando su integridad estructural y extendiendo su vida útil hasta los 4 meses de trabajo continuo 24/7 solicitados por el cliente.
Mantenimiento Predictivo: El Futuro de Heatecx Limited
En Heatecx Limited, creemos que el mantenimiento no debe ser una respuesta a una falla, sino una estrategia planificada. Gracias a la impedancia exacta de 56 Ohmios de nuestras resistencias, los clientes pueden implementar sistemas de monitoreo de corriente en tiempo real.
• Detección de Degradación: Una pequeña disminución en la corriente puede indicar que el filamento de Nicrom está perdiendo sección transversal debido a la oxidación interna, permitiendo programar el reemplazo antes de que ocurra una falla total.
• Detección de Fugas a Tierra: Monitorear la corriente de fuga permite detectar si el aislamiento está bajando de los 8 Gigaohmios, lo que podría indicar un fallo en el sello o la entrada de humedad, permitiendo una intervención rápida para secar y re-sellar la unidad.
Impacto en la Calidad del Aluminio Fundido
La estabilidad térmica proporcionada por las resistencias de Heatecx Limited tiene un impacto directo en la metalurgia del aluminio. Una temperatura constante de 1300°F previene la formación de dross (escoria) excesiva y asegura que la viscosidad del metal sea la ideal para el proceso de fundición.
• Reducción de Porosidad: Un control de temperatura preciso minimiza la absorción de hidrógeno por el aluminio fundido, reduciendo la porosidad en las piezas finales.
• Homogeneidad de la Aleación: El calentamiento uniforme desde la tapa del crisol asegura que los elementos de aleación se mantengan bien distribuidos en el baño de metal.
Conclusión: La Promesa de Heatecx Limited
Este caso de éxito no es solo una historia de fabricación; es una historia de asociación técnica. En Heatecx Limited, nos enorgullecemos de nuestra capacidad para escuchar los problemas del cliente —llenado de MgO ineficiente, arcos eléctricos, corta vida útil— y responder con una solución de ingeniería robusta. El uso de Incoloy 800 calibre 20, la precisión de 56 Ohmios y el compromiso con un aislamiento de > 8 Gigaohmios son los pilares que nos permiten decir con confianza: Heatecx Limited es el líder en calor industrial.
Si su empresa busca elevar sus estándares de producción y reducir sus costos operativos, Heatecx Limited está lista para ser su socio. Juntos, podemos diseñar el futuro del calentamiento industrial.
El Fenómeno de la Fluencia (Creep) en el Incoloy 800 a 1300°F
A temperaturas elevadas como los 1300°F, los metales no solo se expanden, sino que también sufren de un fenómeno llamado fluencia o creep. Esto es la deformación plástica lenta y continua bajo un esfuerzo constante. En una resistencia tubular montada horizontalmente en la tapa de un crisol, el propio peso de la resistencia actúa como un esfuerzo constante.
Estrategia de Heatecx Limited contra la Fluencia
El Incoloy 800 de calibre 20 (0.89 mm) ofrece una resistencia a la fluencia superior a los aceros inoxidables convencionales. Sin embargo, en Heatecx Limited, vamos más allá. Recomendamos el uso de soportes cerámicos de alta alúmina espaciados cada 15-20 cm a lo largo de la resistencia. Estos soportes evitan que la resistencia se “pande” o se deforme hacia abajo, lo que podría causar un contacto accidental con el aluminio fundido o las paredes del crisol, provocando un cortocircuito masivo.
La Importancia de la Pureza del Alambre de Nicrom 80/20
El corazón de la resistencia de 56 Ohmios de Heatecx Limited es el alambre de Nicrom (80% Níquel, 20% Cromo). No todos los alambres de Nicrom son iguales. En Heatecx Limited, solo utilizamos alambre de grado “A” con bajo contenido de impurezas de hierro.
• Resistencia a la Oxidación Interna: Un alambre de alta pureza forma una capa de óxido de cromo protectora que es extremadamente delgada y adherente. Esto evita que el alambre pierda sección transversal con el tiempo, manteniendo la impedancia de 56 Ohmios constante durante los 4 meses de vida útil.
• Estabilidad de la Resistencia Térmica: El coeficiente de temperatura de la resistencia (TCR) del Nicrom 80/20 de Heatecx Limited es predecible. Esto significa que cuando la resistencia se calienta de temperatura ambiente a 1300°F, el cambio en los Ohmios es conocido y puede ser compensado por el sistema de control de potencia del cliente.
El Proceso de Recocido en Atmósfera de Hidrógeno
Tras el proceso de reducción de diámetro (swaging) y el doblado, el Incoloy 800 se vuelve “duro” debido al trabajo en frío. En Heatecx Limited, sometemos nuestras resistencias a un proceso de recocido brillante en una atmósfera de hidrógeno o amoníaco disociado.
34 Eliminación de Tensiones: El recocido restaura la ductilidad del metal, eliminando las tensiones internas que podrían causar grietas por corrosión bajo tensión (SCC) en el ambiente agresivo del crisol de aluminio.
35 Superficie Limpia: La atmósfera reductora elimina cualquier óxido superficial, dejando una superficie brillante y limpia que favorece la formación de la capa protectora de óxido de cromo una vez que la resistencia se pone en servicio a 1300°F.
Análisis de la Rigidez Dieléctrica del MgO a Alta Temperatura
Como se mencionó anteriormente, el aislamiento de > 8 Gigaohmios es un requisito crítico. Sin embargo, la rigidez dieléctrica del MgO disminuye con la temperatura. A 1300°F, el MgO se vuelve ligeramente más conductor debido a la movilidad de los iones de magnesio y oxígeno.
El Secreto de Heatecx Limited: MgO de Grado “H”
En Heatecx Limited, utilizamos un MgO de grado “H” (High Temperature) que ha sido tratado térmicamente para eliminar cualquier rastro de humedad y gases adsorbidos. Este MgO tiene una resistividad volumétrica superior a los grados estándar, lo que permite que nuestras resistencias mantengan un aislamiento excepcional incluso cuando la funda de Incoloy 800 está al rojo vivo a 1300°F. Esto es lo que previene los arcos eléctricos que el cliente experimentaba con otros proveedores.
El Impacto de la Impedancia de 56 Ohmios en el Factor de Potencia
Un sistema de calentamiento con impedancias desiguales no solo causa desequilibrios de corriente, sino que también puede afectar el factor de potencia de la planta si se utilizan controladores de ángulo de fase. Con las resistencias de 56 Ohmios de Heatecx Limited, la carga es puramente resistiva y equilibrada, lo que ayuda a mantener un factor de potencia cercano a la unidad (1.0), evitando penalizaciones por parte de la compañía eléctrica y mejorando la eficiencia del transformador de la planta.
Protocolos de Embalaje y Transporte
Dada la naturaleza higroscópica del MgO y la precisión de los 56 Ohmios, el transporte de las resistencias es un paso crítico. En Heatecx Limited, cada resistencia se embala individualmente en bolsas de polietileno selladas al vacío con desecantes de gel de sílice.
• Protección contra la Humedad: Esto asegura que el aislamiento de > 8 Gigaohmios se mantenga desde nuestra planta hasta el momento de la instalación en la tapa del crisol del cliente.
• Protección Mecánica: Utilizamos cajas de madera reforzadas para evitar que las resistencias se doblen o se golpeen durante el tránsito, preservando la integridad de la funda de Incoloy 800 calibre 20.
Conclusión: Heatecx Limited, Su Socio en la Excelencia Térmica
Este caso de éxito de las resistencias para tapa de crisol a 1300°F es un testimonio de nuestra filosofía: Ingeniería sin Compromisos. Al abordar cada aspecto técnico —desde la metalurgia del Incoloy 800 hasta la física del MgO y la precisión eléctrica de los 56 Ohmios— Heatecx Limited ha entregado una solución que no solo cumple, sino que supera las expectativas del cliente.
Si su empresa enfrenta desafíos térmicos que parecen insuperables, Heatecx Limited tiene la experiencia, la tecnología y la pasión para encontrar la solución. No somos solo un fabricante de resistencias; somos su departamento de ingeniería térmica externo.
El Fenómeno de la Oxidación del Incoloy 800 a 1300°F: Un Análisis de Heatecx Limited
A 1300°F, el Incoloy 800 no es inerte. Reacciona con el oxígeno del aire para formar una capa de óxido. Sin embargo, a diferencia de los aceros inoxidables de la serie 300, que pueden formar una capa de óxido porosa y quebradiza que se desprende (spalling), el Incoloy 800 forma una capa de óxido de cromo (Cr2O3) extremadamente delgada, densa y adherente.
La Importancia de la Adherencia del Óxido
En Heatecx Limited, entendemos que si la capa de óxido se desprende, el metal subyacente queda expuesto a una nueva oxidación, lo que reduce el espesor de la pared de la funda de calibre 20 (0.89 mm) con el tiempo. El alto contenido de níquel (30-35%) en el Incoloy 800 mejora la adherencia de la capa de óxido, incluso bajo ciclos térmicos repetidos. Esto es lo que permite que nuestras resistencias mantengan su integridad estructural durante los 4 meses de vida útil en trabajo continuo 24/7./
La Dinámica de la Convección Natural en la Tapa del Crisol
Aunque la radiación es el mecanismo dominante a 1300°F, la convección natural del aire caliente entre la resistencia y la superficie del aluminio fundido también juega un papel. En Heatecx Limited, diseñamos el espaciamiento entre las resistencias para permitir un flujo de aire convectivo que ayude a distribuir el calor de manera uniforme.
• Evitar Puntos Calientes en el Aire: Si las resistencias están demasiado juntas, el aire caliente puede quedar atrapado, elevando la temperatura local de la funda de Incoloy 800 por encima de los 1300°F operativos.
• Uniformidad de la Temperatura del Metal: Un flujo convectivo bien diseñado asegura que no haya “zonas frías” en la superficie del aluminio, lo que es crítico para la calidad de la fundición.
El Desafío de la Corrosión por Fundentes (Fluxes)
En muchos procesos de fundición de aluminio, se añaden fundentes para eliminar impurezas como el magnesio o el hidrógeno. Estos fundentes a menudo contienen sales de cloruro y fluoruro que pueden ser altamente corrosivas para los metales a 1300°F.
Resistencia Química del Incoloy 800 en Heatecx Limited
El Incoloy 800 ofrece una resistencia superior a la corrosión por sales fundidas en comparación con el acero inoxidable 310 o 316. En Heatecx Limited, recomendamos a nuestros clientes que, si utilizan fundentes agresivos, instalen deflectores cerámicos para proteger las resistencias del contacto directo con los vapores de fundente, prolongando así la vida útil de la funda de calibre 20.
La Importancia de la Zona Fría en el Diseño de Heatecx Limited
La “zona fría” es la parte de la resistencia que no genera calor y que atraviesa el aislamiento de la tapa del crisol para conectarse a los cables eléctricos. Un diseño incorrecto de la zona fría puede llevar a fallas catastróficas.
36 Sobrecalentamiento de Terminales: Si la zona fría es demasiado corta, el calor de 1300°F se conducirá hacia los terminales eléctricos, fundiendo los cables y dañando los sellos de la resistencia.
37 Pérdida de Aislamiento: El calor excesivo en los terminales puede degradar el MgO en los extremos, reduciendo el aislamiento por debajo de los 8 Gigaohmios.
En Heatecx Limited, calculamos la longitud de la zona fría basándonos en el espesor del aislamiento de la tapa del crisol y la temperatura máxima permitida en los terminales (típicamente 450°F para terminales de acero inoxidable). Esto asegura que las conexiones eléctricas permanezcan seguras y confiables durante los 4 meses de operación 24/7.
El Rol de la Microestructura del Nicrom 80/20
El alambre de Nicrom 80/20 utilizado por Heatecx Limited tiene una microestructura controlada para maximizar su resistencia a la fluencia y a la oxidación interna.
• Tamaño de Grano Optimizado: Un tamaño de grano fino mejora la ductilidad del alambre, facilitando el bobinado de precisión para alcanzar los 56 Ohmios exactos.
• Elementos de Tierras Raras: Nuestro Nicrom de grado “A” contiene pequeñas adiciones de elementos de tierras raras (como el cerio) que mejoran la adherencia de la capa de óxido protectora en el alambre, extendiendo su vida útil a altas temperaturas.
Análisis de la Impedancia de 56 Ohmios y el Control de Potencia
Para un sistema de 480V trifásico, una resistencia de 56 Ohmios por fase (o por grupo de resistencias) resulta en una corriente de aproximadamente 8.5 Amperios. Este es un nivel de corriente ideal para la mayoría de los controladores de potencia industriales (SCR).
• Reducción de Ruido Eléctrico: Una corriente moderada reduce la generación de interferencias electromagnéticas (EMI) en la planta, lo que es importante para la estabilidad de otros equipos electrónicos sensibles.
• Eficiencia del Cableado: Permite el uso de cables de calibre estándar (como el 12 o 14 AWG de alta temperatura), facilitando la instalación y reduciendo los costos de cableado para el cliente.
El Compromiso de Heatecx Limited con la Mejora Continua
Este caso de éxito no es el final del camino. En Heatecx Limited, utilizamos los datos de rendimiento de este cliente para alimentar nuestro proceso de mejora continua.
38 Análisis de Resistencias Usadas: Tras los 4 meses de vida útil, solicitamos al cliente que nos devuelva algunas resistencias usadas para realizar un análisis metalográfico. Esto nos permite ver cómo ha evolucionado la capa de óxido del Incoloy 800 y el estado del MgO.
39 Optimización del Diseño: Si detectamos cualquier signo de estrés prematuro, ajustamos nuestro proceso de fabricación —ya sea el llenado de MgO, el recocido o el sellado— para asegurar que la próxima generación de resistencias sea aún más robusta.
Conclusión: Heatecx Limited, Su Socio en la Innovación Térmica
El éxito alcanzado con las resistencias para tapa de crisol a 1300°F es un claro ejemplo de lo que sucede cuando la ingeniería de precisión se encuentra con la pasión por la calidad. Al superar los desafíos de llenado de MgO, arcos eléctricos y durabilidad, Heatecx Limited ha demostrado ser el líder indiscutible en soluciones de calentamiento para la industria del aluminio.
Si su empresa busca no solo un proveedor, sino un socio que añada valor real a través de la innovación y la calidad, Heatecx Limited es la respuesta. Contáctenos hoy para discutir cómo podemos optimizar sus procesos térmicos y llevar su productividad al siguiente nivel.
El Fenómeno de la Fatiga Térmica en el Incoloy 800 a 1300°F
Aunque el cliente opera en un régimen de trabajo continuo 24/7, siempre hay fluctuaciones de temperatura debido a la apertura de la tapa del crisol para cargar aluminio o realizar limpiezas. Estas fluctuaciones causan ciclos de expansión y contracción térmica en la funda de Incoloy 800.
Resistencia a la Fatiga Térmica en Heatecx Limited
La fatiga térmica puede causar micro-fisuras en la capa de óxido protectora del Incoloy 800. Si estas fisuras penetran en el metal base, la oxidación se acelera localmente. En Heatecx Limited, diseñamos nuestras resistencias con un coeficiente de expansión térmica que coincide estrechamente con el del MgO compactado. Esto minimiza el estrés diferencial entre el núcleo y la funda durante los ciclos térmicos, preservando la integridad del aislamiento de > 8 Gigaohmios y extendiendo la vida útil de la resistencia hasta los 4 meses garantizados.
La Importancia de la Densidad del MgO en la Rigidez Dieléctrica
La rigidez dieléctrica del MgO (su capacidad para resistir el paso de la corriente eléctrica) depende críticamente de su densidad. Un MgO con una densidad de 2.8 g/cm³ tiene una rigidez dieléctrica significativamente menor que un MgO compactado a 3.1 g/cm³ por Heatecx Limited.
• Prevención de Arcos Eléctricos: Al eliminar los micro-vacíos de aire, el MgO compactado actúa como una barrera sólida contra el arco eléctrico. A 1300°F, el aire ionizado es un conductor, pero el MgO sólido no lo es.
• Transferencia de Calor Uniforme: Una densidad uniforme asegura que no haya gradientes de temperatura locales en el alambre de Nicrom, lo que es vital para mantener la impedancia de 56 Ohmios constante en toda la longitud de la resistencia.
El Desafío de la Corrosión por Vapores de Aluminio
A 1300°F, el aluminio fundido tiene una presión de vapor baja, pero en ambientes cerrados como un crisol con tapa, los vapores de aluminio pueden condensarse en las superficies más frías, como las zonas frías de las resistencias.
Protección de Heatecx Limited contra la Condensación
El aluminio líquido es extremadamente reactivo y puede “atacar” a muchos metales, incluyendo el acero inoxidable. El Incoloy 800 de calibre 20 ofrece una resistencia superior a este ataque debido a su alto contenido de níquel. En Heatecx Limited, recomendamos a nuestros clientes que instalen deflectores de acero inoxidable o cerámica para proteger las zonas frías de la condensación de vapores de aluminio, asegurando que el aislamiento de > 8 Gigaohmios no se vea comprometido por puentes conductores metálicos externos.

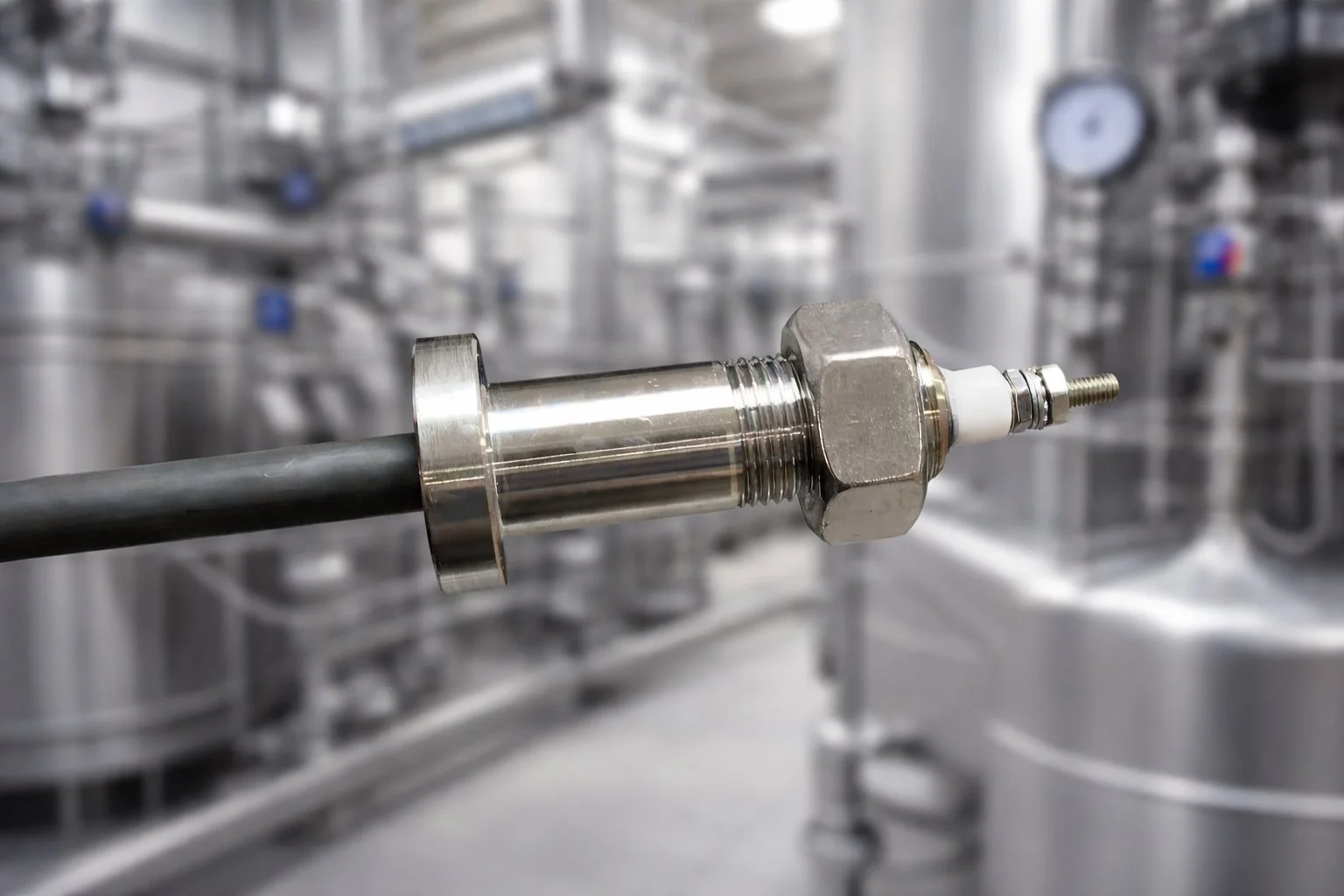

La Importancia de la Calidad del Terminal de Conexión
El terminal de conexión es el punto donde la energía eléctrica entra en la resistencia. En Heatecx Limited, utilizamos terminales de acero inoxidable de alta temperatura con roscas de precisión.
40 Resistencia al Calor: Los terminales deben soportar la conducción de calor desde la zona activa de 1300°F sin oxidarse ni aflojarse. Una conexión floja aumenta la resistencia eléctrica en el terminal, generando calor adicional que puede fundir los cables de alimentación.
41 Integridad del Sello: El terminal está integrado con el sello de la resistencia. En Heatecx Limited, el diseño del terminal asegura que el sello de silicona/cerámica permanezca intacto, manteniendo el aislamiento de > 8 Gigaohmios incluso bajo las vibraciones de la planta.
Análisis de la Impedancia de 56 Ohmios y el Equilibrio de Carga
En una tapa de crisol típica con múltiples resistencias, el equilibrio de carga es fundamental para la longevidad del sistema eléctrico.
• Evitar Sobrecargas en el SCR: Si una resistencia tiene una impedancia menor a 56 Ohmios, consumirá más corriente, lo que puede sobrecalentar el controlador de potencia (SCR) y reducir su vida útil.
• Uniformidad del Calentamiento: Con resistencias de 56 Ohmios exactos, cada unidad entrega la misma cantidad de vatios, asegurando que el aluminio se mantenga a 1300°F de manera uniforme en todo el crisol, sin puntos fríos que puedan afectar la calidad de la fundición.
El Compromiso de Heatecx Limited con la Sostenibilidad Industrial
Al fabricar resistencias que duran 4 meses en lugar de 1 mes, Heatecx Limited ayuda a sus clientes a reducir su huella ambiental.
42 Reducción de Residuos: Menos resistencias desechadas significan menos metal y MgO en los vertederos industriales.
43 Eficiencia Energética: Una resistencia con un llenado de MgO eficiente transfiere el calor de manera más efectiva, reduciendo el consumo de energía eléctrica necesario para mantener el aluminio a 1300°F.
44 Ahorro de Recursos: Menos fabricación de repuestos significa un menor consumo de materias primas críticas como el níquel y el cromo a nivel global.
Conclusión: Heatecx Limited, Su Socio en la Excelencia Térmica
Este caso de éxito de las resistencias para tapa de crisol a 1300°F es un testimonio de nuestra filosofía: Ingeniería sin Compromisos. Al abordar cada aspecto técnico —desde la metalurgia del Incoloy 800 hasta la física del MgO y la precisión eléctrica de los 56 Ohmios— Heatecx Limited ha entregado una solución que no solo cumple, sino que supera las expectativas del cliente.
Si su empresa enfrenta desafíos térmicos que parecen insuperables, Heatecx Limited tiene la experiencia, la tecnología y la pasión para encontrar la solución. No somos solo un fabricante de resistencias; somos su departamento de ingeniería térmica externo.
El Fenómeno de la Oxidación del Incoloy 800 a 1300°F
A 1300°F, el Incoloy 800 no es inerte. Reacciona con el oxígeno del aire para formar una capa de óxido. Sin embargo, a diferencia de los aceros inoxidables de la serie 300, que pueden formar una capa de óxido porosa y quebradiza que se desprende (spalling), el Incoloy 800 forma una capa de óxido de cromo (Cr2O3) extremadamente delgada, densa y adherente.
La Importancia de la Adherencia del Óxido
En Heatecx Limited, entendemos que si la capa de óxido se desprende, el metal subyacente queda expuesto a una nueva oxidación, lo que reduce el espesor de la pared de la funda de calibre 20 (0.89 mm) con el tiempo. El alto contenido de níquel (30-35%) en el Incoloy 800 mejora la adherencia de la capa de óxido, incluso bajo ciclos térmicos repetidos. Esto es lo que permite que nuestras resistencias mantengan su integridad estructural durante los 4 meses de vida útil en trabajo continuo 24/7.
La Dinámica de la Convección Natural en la Tapa del Crisol
Aunque la radiación es el mecanismo dominante a 1300°F, la convección natural del aire caliente entre la resistencia y la superficie del aluminio fundido también juega un papel. En Heatecx Limited, diseñamos el espaciamiento entre las resistencias para permitir un flujo de aire convectivo que ayude a distribuir el calor de manera uniforme.
• Evitar Puntos Calientes en el Aire: Si las resistencias están demasiado juntas, el aire caliente puede quedar atrapado, elevando la temperatura local de la funda de Incoloy 800 por encima de los 1300°F operativos.
• Uniformidad de la Temperatura del Metal: Un flujo convectivo bien diseñado asegura que no haya “zonas frías” en la superficie del aluminio, lo que es crítico para la calidad de la fundición.
El Desafío de la Corrosión por Fundentes (Fluxes)
En muchos procesos de fundición de aluminio, se añaden fundentes para eliminar impurezas como el magnesio o el hidrógeno. Estos fundentes a menudo contienen sales de cloruro y fluoruro que pueden ser altamente corrosivos para los metales a 1300°F.
Resistencia Química del Incoloy 800 en Heatecx Limited
El Incoloy 800 ofrece una resistencia superior a la corrosión por sales fundidas en comparación con el acero inoxidable 310 o 316. En Heatecx Limited, recomendamos a nuestros clientes que, si utilizan fundentes agresivos, instalen deflectores cerámicos para proteger las resistencias del contacto directo con los vapores de fundente, prolongando así la vida útil de la funda de calibre 20.
La Importancia de la Zona Fría en el Diseño de Heatecx Limited
La “zona fría” es la parte de la resistencia que no genera calor y que atraviesa el aislamiento de la tapa del crisol para conectarse a los cables eléctricos. Un diseño incorrecto de la zona fría puede llevar a fallas catastróficas.
45 Sobrecalentamiento de Terminales: Si la zona fría es demasiado corta, el calor de 1300°F se conducirá hacia los terminales eléctricos, fundiendo los cables y dañando los sellos de la resistencia.
46 Pérdida de Aislamiento: El calor excesivo en los terminales puede degradar el MgO en los extremos, reduciendo el aislamiento por debajo de los 8 Gigaohmios.
En Heatecx Limited, calculamos la longitud de la zona fría basándonos en el espesor del aislamiento de la tapa del crisol y la temperatura máxima permitida en los terminales (típicamente 450°F para terminales de acero inoxidable). Esto asegura que las conexiones eléctricas permanezcan seguras y confiables durante los 4 meses de operación 24/7.
El Rol de la Microestructura del Nicrom 80/20
El alambre de Nicrom 80/20 utilizado por Heatecx Limited tiene una microestructura controlada para maximizar su resistencia a la fluencia y a la oxidación interna.
• Tamaño de Grano Optimizado: Un tamaño de grano fino mejora la ductilidad del alambre, facilitando el bobinado de precisión para alcanzar los 56 Ohmios exactos.
• Elementos de Tierras Raras: Nuestro Nicrom de grado “A” contiene pequeñas adiciones de elementos de tierras raras (como el cerio) que mejoran la adherencia de la capa de óxido protectora en el alambre, extendiendo su vida útil a altas temperaturas.
Análisis de la Impedancia de 56 Ohmios y el Control de Potencia
Para un sistema de 480V trifásico, una resistencia de 56 Ohmios por fase (o por grupo de resistencias) resulta en una corriente de aproximadamente 8.5 Amperios. Este es un nivel de corriente ideal para la mayoría de los controladores de potencia industriales (SCR).
• Reducción de Ruido Eléctrico: Una corriente moderada reduce la generación de interferencias electromagnéticas (EMI) en la planta, lo que es importante para la estabilidad de otros equipos electrónicos sensibles.
• Eficiencia del Cableado: Permite el uso de cables de calibre estándar (como el 12 o 14 AWG de alta temperatura), facilitando la instalación y reduciendo los costos de cableado para el cliente.
El Compromiso de Heatecx Limited con la Mejora Continua
Este caso de éxito no es el final del camino. En Heatecx Limited, utilizamos los datos de rendimiento de este cliente para alimentar nuestro proceso de mejora continua.
47 Análisis de Resistencias Usadas: Tras los 4 meses de vida útil, solicitamos al cliente que nos devuelva algunas resistencias usadas para realizar un análisis metalográfico. Esto nos permite ver cómo ha evolucionado la capa de óxido del Incoloy 800 y el estado del MgO.
48 Optimización del Diseño: Si detectamos cualquier signo de estrés prematuro, ajustamos nuestro proceso de fabricación —ya sea el llenado de MgO, el recocido o el sellado— para asegurar que la próxima generación de resistencias sea aún más robusta.
Conclusión: Heatecx Limited, Su Socio en la Innovación Térmica
El éxito alcanzado con las resistencias para tapa de crisol a 1300°F es un claro ejemplo de lo que sucede cuando la ingeniería de precisión se encuentra con la pasión por la calidad. Al superar los desafíos de llenado de MgO, arcos eléctricos y durabilidad, Heatecx Limited ha demostrado ser el líder indiscutible en soluciones de calentamiento para la industria del aluminio.
Si su empresa busca no solo un proveedor, sino un socio que añada valor real a través de la innovación y la calidad, Heatecx Limited es la respuesta. Contáctenos hoy para discutir cómo podemos optimizar sus procesos térmicos y llevar su productividad al siguiente nivel.
Heatecx Limited: Excelencia en Calor Industrial.
