Máquinas para Fabricar Resistencias Eléctricas | Máquinas para Resistencias Eléctricas
Heatecx diseña y fabrica maquinaria industrial completa para la producción de resistencias eléctricas y elementos calefactores: desde el llenado de óxido de magnesio (MgO) hasta el ensamblaje de terminales, pasando por el bobinado, el curvado, el mecanizado de tubos y el marcado láser. Nuestra línea de máquinas para resistencias eléctricas cubre las 20 etapas críticas del proceso productivo, permitiendo a fabricantes de resistencias tubulares, cartucho, blindadas (MI), de banda y de inmersión montar líneas parciales o completamente automatizadas, adaptadas a su volumen de producción y a los materiales que procesan (Incoloy, Inconel, acero inoxidable, cobre, titanio).
A diferencia de un distribuidor de maquinaria genérica, Heatecx diseña cada equipo pensando específicamente en la metalurgia y la geometría de los elementos calefactores: tolerancias de diámetro de tubo, comportamiento del alambre resistivo NiCr durante el bobinado, compactación homogénea del polvo de MgO y control de la deformación térmica durante el recocido. Esta especialización vertical —fabricamos también las materias primas (alambres, polvo de MgO, cerámicas, tubos) que estas máquinas procesan— nos permite ajustar cada máquina al comportamiento real del material, no solo a una especificación mecánica genérica.
Categorías de Máquinas Disponibles
La siguiente tabla resume las 20 familias de maquinaria que fabricamos, organizadas por su función dentro del proceso de producción de resistencias eléctricas:
|
Máquina
|
Función principal
|
Ficha de producto
|
|
Máquina Llenadora de MgO
|
Compactación de polvo de óxido de magnesio en el interior del tubo metálico
|
Ver máquina
|
|
Laminador (Compactadora)
|
Reducción de diámetro y densificación del núcleo tras el llenado de MgO
|
Ver máquina
|
|
Bobinadoras de Alambre
|
Bobinado de precisión del alambre resistivo (NiCr, FeCrAl) sobre núcleo o mandril
|
Ver máquina
|
|
Dobladoras de Resistencias
|
Conformado de tubos y resistencias planas en geometrías curvas o helicoidales
|
Ver máquina
|
|
Enderezadoras
|
Corrección de curvatura residual en tubos y alambres antes del mecanizado
|
Ver máquina
|
|
Torneadoras de Resistencias
|
Mecanizado de precisión de extremos y roscas en resistencias tubulares
|
Ver máquina
|
|
Máquinas Pulidoras de Tubos
|
Acabado superficial (satinado a espejo) de tubos y perfiles metálicos
|
Ver máquina
|
|
Máquinas Desbarbadoras
|
Eliminación de rebabas tras el corte en tubos y perfiles
|
Ver máquina
|
|
Cortadoras de Tubos
|
Corte dimensional de precisión de tubos metálicos previo al llenado o mecanizado
|
Ver máquina
|
|
Estiradoras de Tubos
|
Reducción de diámetro y ajuste de tolerancia dimensional de tubos
|
Ver máquina
|
|
Máquinas Formadoras de Tubos
|
Conformado de tubo a partir de bobina de chapa metálica (tube milling)
|
Ver máquina
|
|
Soldadoras
|
Soldadura de sellado en extremos de tubo y unión de terminales
|
Ver máquina
|
|
Templadora-Recocido
|
Tratamiento térmico de recocido para aliviar tensiones tras el conformado
|
Ver máquina
|
|
Máquinas Vulcanizadoras
|
Vulcanizado de siliconas y compuestos elastoméricos en cables y mantas calefactoras
|
Ver máquina
|
|
Para Terminal de Resistencias
|
Ensamblaje automatizado de pines terminales sobre la bobina resistiva
|
Ver máquina
|
|
Alimentar y Probar Resistencias
|
Alimentación automatizada de piezas y pruebas eléctricas de continuidad/aislamiento
|
Ver máquina
|
|
Máquinas Marcadoras
|
Marcado láser permanente de código, logo y datos técnicos sobre el producto terminado
|
Ver máquina
|
|
Controladores de Temperatura
|
Registradores y controladores PID para monitorización de proceso en planta
|
Ver máquina
|
|

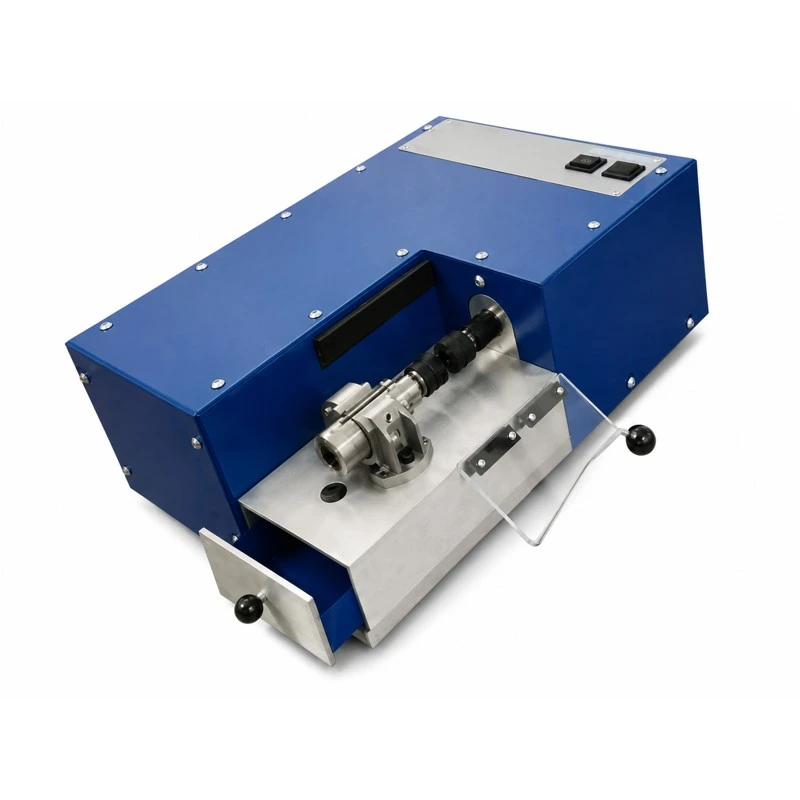

Máquinas Para Cable MI
|
Línea especializada para cable con aislamiento mineral: secado, corte, extracción de polvo
|
Ver máquina
|
|
Tecnología de Multifunción
|
Estaciones que integran varias operaciones (bobinado, soldadura, prueba) en un solo equipo
|
Ver máquina
|
El Proceso de Fabricación de Resistencias Eléctricas, Etapa por Etapa
La fabricación de una resistencia eléctrica tubular sigue una secuencia productiva relativamente estandarizada en la industria, aunque el grado de automatización varía enormemente entre un taller artesanal y una planta de alto volumen:
- Preparación de tubo y alambre. El tubo metálico se corta a longitud con una cortadora de tubos y, si es necesario, se ajusta su diámetro con una estiradora. En paralelo, el alambre resistivo se bobina sobre soportes cerámicos con una bobinadora de precisión.
- Inserción y llenado. La bobina resistiva se centra dentro del tubo y se compacta con polvo de MgO mediante la máquina llenadora, que garantiza un aislamiento eléctrico homogéneo y una alta conductividad térmica.
- Reducción y compactación. El laminador reduce el diámetro exterior del tubo, densificando el MgO y eliminando espacios de aire que reducirían la vida útil del elemento.
- Conformado geométrico. Según el diseño final, la resistencia se curva o se enrolla en espiral con una dobladora, adoptando la forma requerida por la aplicación (freidora, caldera, horno, molde de inyección).
- Tratamiento térmico. El recocido en la templadora alivia las tensiones mecánicas introducidas durante el conformado, evitando microfisuras que provocarían fallo prematuro del aislamiento.
- Mecanizado de extremos. La torneadora mecaniza los extremos para el sellado y montaje de terminales, con tolerancias que garantizan un ajuste hermético.
- Ensamblaje de terminales. La máquina de terminal une el pin terminal a la bobina resistiva, habitualmente con soldadura integrada, dejando la resistencia lista para conexión eléctrica.
- Sellado. Se aplica sellador de resistencias en los extremos para evitar la entrada de humedad, un paso crítico para la vida útil del componente.
- Acabado superficial. Pulido, desbarbado y limpieza ultrasónica eliminan rebabas y óxidos, dejando una superficie apta para el uso en contacto con alimentos o entornos controlados.
- Marcado y trazabilidad. El marcado láser graba código de lote, voltaje nominal y logo, cumpliendo requisitos de trazabilidad para exportación.
- Prueba final. El alimentador y probador ejecuta pruebas de resistencia de aislamiento, continuidad eléctrica y rigidez dieléctrica antes del empaquetado.
Automatización y Niveles de Control
|
Nivel
|
Descripción
|
Control típico
|
Escenario recomendado
|
|
Manual
|
Operario controla cada parámetro de forma directa
|
Interruptores, potenciómetros analógicos
|
Talleres de prototipado, series muy cortas o piezas altamente personalizadas
|
|
Semiautomático
|
La máquina ejecuta el ciclo, el operario carga/descarga y ajusta parámetros
|
PLC básico + pantalla HMI monocromo o táctil
|
Producción media, varios formatos de producto en la misma línea
|
|
Automático
|
Ciclo completo sin intervención manual, con alimentación automatizada
|
PLC industrial + HMI táctil a color + servomotores
|
Producción en serie de alto volumen, formato de producto estable
|
|
Integrado / multifunción
|
Varias operaciones consecutivas en una sola estación
|
PLC con recetas programables, trazabilidad por lote
|
Líneas con espacio limitado o que buscan reducir manipulación entre etapas
|
Las máquinas Heatecx incorporan, según el modelo, motores servo de tracción para bobinado y avance de tubo (garantizando tensión constante y repetibilidad dimensional), controladores PID para procesos térmicos (recocido, secado, vulcanizado), y sistemas de visión o sensores de proximidad para el control de calidad en línea. El grado de protección de los armarios eléctricos se especifica habitualmente en IP54 para talleres estándar e IP65 cuando existe exposición a polvo de MgO o líquidos de proceso.
Criterios de Selección
|
Criterio
|
Consideración técnica
|
|
Volumen de producción objetivo
|
Determina si conviene una célula manual, semiautomática o una línea automática integrada
|
|
Diámetro y material del tubo
|
Cada máquina tiene un rango de trabajo (mm) y compatibilidad de material (acero inoxidable, Incoloy, cobre, titanio) que debe validarse contra el catálogo de producto
|
|
Formatos de producto en la misma línea
|
Un mix de formatos favorece máquinas semiautomáticas con cambio rápido de utillaje frente a líneas 100% automáticas rígidas
|
|
Espacio disponible en planta
|
Las estaciones multifunción reducen la huella pero incrementan el impacto de una parada de máquina en toda la línea
|
|
Alimentación eléctrica disponible
|
Verificar tensión (220V/380V/440V trifásico), frecuencia (50/60 Hz) y potencia contratada antes de especificar equipos de alto consumo (recocido, soldadura)
|
|
Nivel de trazabilidad exigido
|
Exportación a mercados regulados (UE, EE. UU.) suele requerir marcado láser y registro de parámetros de proceso por lote
|
|
Soporte postventa y disponibilidad de repuestos
|
Especialmente relevante en componentes de desgaste: matrices de corte, rodillos de laminado, boquillas de soldadura
|
Comparativa: Línea Manual vs. Semiautomática vs. Automática
|
Aspecto
|
Manual
|
Semiautomática
|
Automática
|
|
Inversión inicial
|
Baja
|
Media
|
Alta
|
|
Mano de obra requerida
|
Alta, operario especializado por estación
|
Media, un operario puede supervisar varias estaciones
|
Baja, supervisión general de línea
|
|
Repetibilidad dimensional
|
Variable, depende de la habilidad del operario
|
Alta dentro de cada ciclo
|
Muy alta, tolerancias controladas por servo y sensórica
|
|
Flexibilidad ante cambio de formato
|
Muy alta
|
Alta con cambio de utillaje
|
Baja a media, requiere reprogramación o cambio de célula
|
|
Tiempo de amortización típico
|
N/A (bajo capex)
|
Medio plazo
|
Se amortiza con volumen sostenido
|
Fallas Comunes y Mantenimiento Preventivo
|
Falla habitual
|
Causa típica
|
Medida preventiva
|
|
Pérdida de tensión en el bobinado
|
Desgaste del rodillo tensor o del freno del carrete de alambre
|
Inspección periódica del sistema de frenado y sustitución de rodillos según horas de uso
|
|
Rebabas o cortes irregulares
|
Desgaste de cuchillas o matrices de corte
|
Plan de sustitución de consumibles por ciclos de corte, no solo por tiempo calendario
|
|
Compactación irregular del MgO
|
Presión de llenado mal calibrada o polvo con humedad residual
|
Calibración periódica del sistema de llenado y control de humedad del MgO almacenado
|
|
Deriva en el control PID de recocido
|
Sensor de temperatura descalibrado o degradado
|
Calibración anual de termopares y verificación cruzada con instrumento patrón
|
|
Fallos intermitentes en PLC/HMI
|
Conexiones sueltas, polvo conductor en el armario eléctrico
|
Limpieza programada del armario eléctrico y verificación del grado de protección IP declarado
|
|
Desalineación en máquinas de soldadura
|
Desgaste de electrodos o boquillas
|
Sustitución de consumibles según recomendación del fabricante y verificación geométrica periódica
|
Aplicaciones por Industria
|
Industria
|
Uso típico de la maquinaria
|
|
Electrodomésticos
|
Producción de resistencias para hornos, calentadores de agua, freidoras y planchas
|
|
Calderas y calefacción industrial
|
Fabricación de resistencias tubulares de inmersión para calderas y tanques
|
|
Moldeo por inyección de plásticos
|
Resistencias de canal caliente (hot runner) fabricadas con dobladoras de espiral de precisión
|
|
Alimentación y procesamiento
|
Elementos calefactores para hornos industriales y equipos de esterilización, con acabado apto para contacto alimentario
|
|
Metalurgia y tratamiento térmico
|
Resistencias de alta potencia para hornos de recocido, temple y fundición
|
|
Petroquímica
|
Traza eléctrica y resistencias de inmersión fabricadas bajo normativa para zonas clasificadas
|
|
Semiconductores y electrónica
|
Elementos calefactores de precisión para equipos de proceso térmico controlado
|
Caso de Aplicación
Un fabricante regional de resistencias tubulares para electrodomésticos, con una producción de aproximadamente 8.000 unidades mensuales, operaba con estaciones de bobinado y llenado manuales independientes. El principal cuello de botella se encontraba en la variabilidad del llenado de MgO, que generaba un índice de rechazo cercano al 9% por aislamiento eléctrico insuficiente. Al incorporar una llenadora automática con control de presión en tiempo real, integrada con una torneadora de extremos y una estación de prueba automatizada, el fabricante redujo el rechazo por debajo del 1%, disminuyó el tiempo de ciclo por unidad en aproximadamente un 35% y estandarizó el registro de parámetros de proceso por lote, requisito que le permitió calificar como proveedor homologado para un cliente exportador.
Por Qué Elegir Heatecx
- Fabricante directo, no intermediario. Diseñamos y producimos la maquinaria en nuestras instalaciones de Shenzhen, lo que permite personalización real de utillaje y parámetros de proceso.
- Integración vertical. Fabricamos también las materias primas (alambre resistivo, polvo de MgO, cerámicas, tubos) que estas máquinas procesan, lo que nos da un conocimiento del comportamiento del material que un fabricante de maquinaria genérica no tiene.
- Soporte de ingeniería. Nuestro equipo técnico asesora en la configuración de línea según el producto final del cliente, no solo en la venta de un equipo aislado.
- Control de calidad 100% por lote. Cada máquina se prueba de forma individual antes de su envío, con registro de parámetros de funcionamiento.
