La resistencia eléctrica de carburo de silicio (SiC) es un elemento calefactor cerámico no metálico diseñado para generar calor en hornos industriales y equipos de tratamiento térmico de alta temperatura. A diferencia de una resistencia convencional fabricada con hilo metálico, el elemento SiC utiliza un cuerpo cerámico semiconductor cuya zona activa puede presentarse como barra, ranura espiral, doble espiral, tipo SCR u otra geometría definida por el diseño del horno.

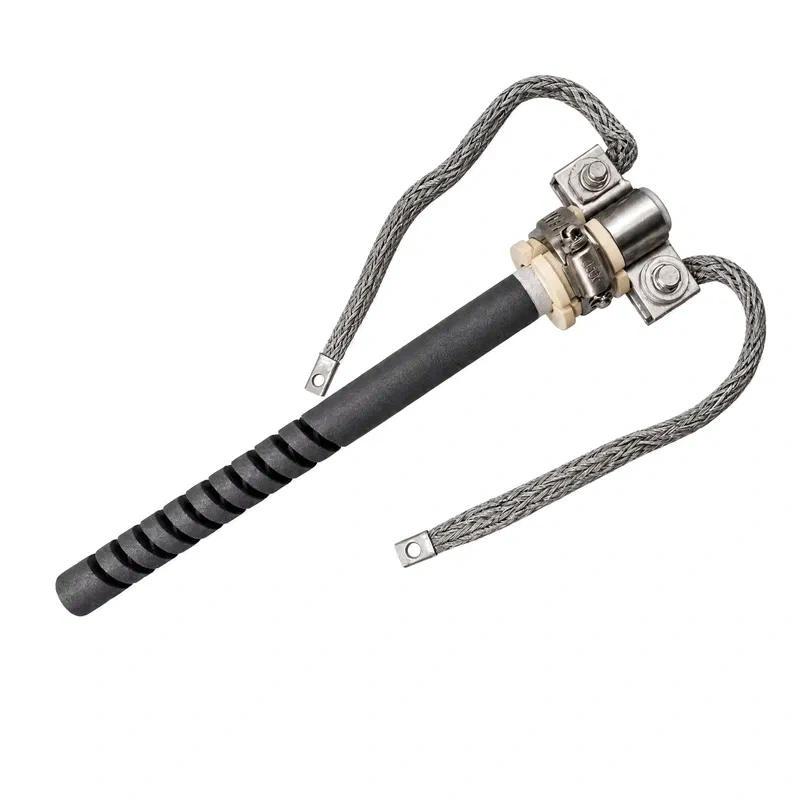

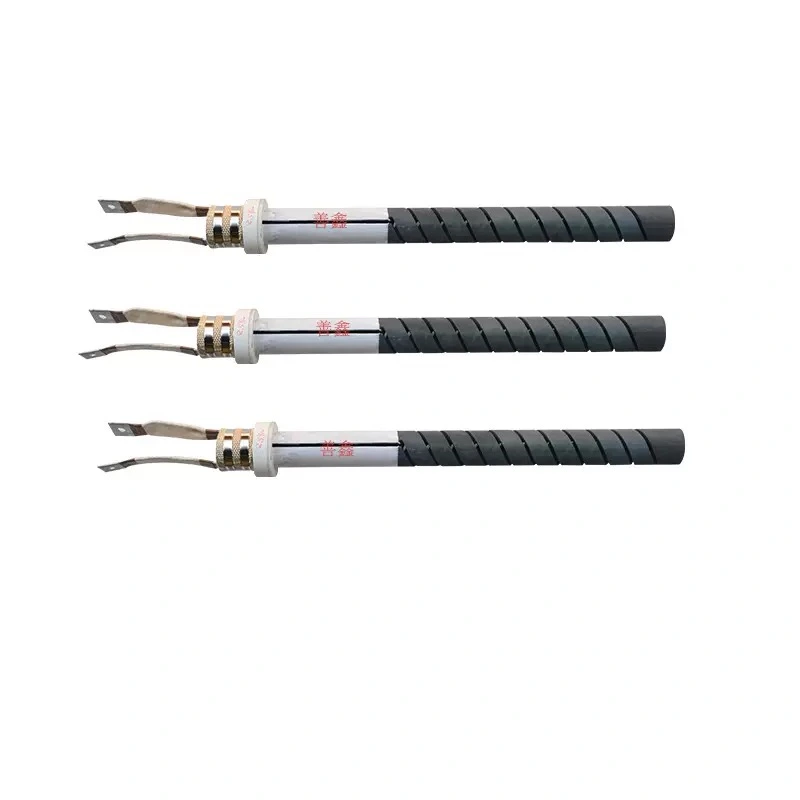

En una configuración espiral, la ranura mecanizada incrementa la longitud eléctrica efectiva dentro de un espacio compacto. Esta arquitectura permite adaptar la zona caliente a cámaras con restricciones de longitud y distribuir el calor de acuerdo con la carga térmica del horno. En configuraciones tipo SCR o de doble espiral, la geometría y la disposición de los terminales deben confirmarse en el plano de fabricación, porque las denominaciones comerciales no son idénticas entre proveedores.
El elemento SiC trabaja junto con una fuente de alimentación, un sistema de control de potencia, terminales, trenzas conductoras, abrazaderas, aisladores y soportes adecuados. La selección no debe basarse solo en el nombre “resistencia SiC”: debe considerar la geometría, el diámetro exterior, la longitud total, la longitud de zona caliente, la longitud de las zonas frías, la resistencia eléctrica, la tensión, la potencia, la atmósfera, la posición de montaje y el ciclo de operación.
Esta resistencia SiC para horno industrial está destinada a fabricantes de hornos, integradores, mantenedores y plantas que necesitan una fuente de calor no metálica para procesos como tratamiento térmico, sinterización, fundición, cocción cerámica, fabricación de vidrio y metalurgia. Su principal valor técnico es permitir el calentamiento eléctrico de procesos que requieren temperaturas y estabilidad superiores a las que puede ofrecer un elemento metálico convencional en determinadas configuraciones.
La versión espiral puede estudiarse cuando se necesita una zona caliente alargada, una conexión específica o una mayor densidad de potencia dentro de una cámara limitada. No obstante, la geometría correcta depende del horno. Un elemento espiral no debe sustituirse automáticamente por uno U/L, H, recto o de doble zona, aunque todos pertenezcan a la familia SiC.
Para solicitar una cotización técnica de resistencia de carburo de silicio, el comprador debe enviar el tipo de horno, el proceso, un plano o fotografías del montaje, las dimensiones disponibles, la tensión y el número de fases, la potencia o resistencia objetivo, la longitud de zona caliente y fría, la atmósfera, la posición de montaje, la cantidad y las condiciones de operación.
Las aplicaciones se determinan por la temperatura, la atmósfera, la carga, el ciclo térmico y la configuración del horno.
|
Aplicación |
Necesidad térmica habitual |
Consideraciones de selección |
|
Hornos de tratamiento térmico |
Calentamiento estable de cargas metálicas o cerámicas |
Ciclo térmico, uniformidad, atmósfera, carga superficial y control de potencia |
|
Hornos de sinterización |
Temperaturas elevadas y ciclos prolongados |
Compatibilidad con polvos, vapores, atmósfera y nivel de contaminación |
|
Hornos de cerámica |
Cocción, calcinación y maduración de piezas |
Distribución térmica, distancia a la carga y geometría de la cámara |
|
Hornos de vidrio |
Fusión, conformado o calentamiento de vidrio |
Resistencia química, temperatura, zonas de calentamiento y control independiente |
|
Hornos de crisol |
Fundición de metales y aleaciones |
Posición de montaje, radiación, holguras y protección de terminales |
|
Hornos rotatorios |
Calentamiento uniforme en equipos con movimiento o rotación |
Vibración, expansión, soportes y facilidad de sustitución |
|
Procesos metalúrgicos |
Calentamiento, recocido, temple o tratamiento de materiales |
Potencia instalada, atmósfera y compatibilidad con el ciclo de producción |
|
Reposición industrial |
Sustitución de elementos deteriorados |
Comparación de dimensiones, resistencia, terminales y sistema de control |
La familia de producto comprende la categoría de resistencias de carburo de silicio SiC, la resistencia SiC tipo U/L y la página de contacto técnico.
Características técnicas
•Material cerámico no metálico: el SiC permite construir elementos para aplicaciones de alta temperatura donde un hilo metálico puede quedar limitado por oxidación, deformación o densidad de potencia.
•Geometría espiral: la ranura helicoidal puede aumentar la longitud eléctrica y la superficie activa dentro de una longitud externa compacta.
•Zona caliente y zonas frías diferenciadas: la configuración de los extremos facilita la conexión y el paso a través del refractario cuando el diseño del elemento lo contempla.
•Respuesta eléctrica no lineal: la resistencia del SiC varía con la temperatura y con el envejecimiento, por lo que la alimentación y el controlador deben dimensionarse específicamente.
•Compatibilidad con fabricación bajo plano: la selección puede realizarse a partir de diámetro, longitud, zona caliente, resistencia nominal, terminales y requisitos del horno.
Ventajas de diseño y operación
•Apto para procesos exigentes: se utiliza en hornos industriales de cerámica, vidrio, metalurgia, tratamiento térmico y sinterización.
•Buena estabilidad dimensional: el material cerámico conserva su forma mejor que algunos hilos metálicos cuando el montaje, las holguras y la carga térmica son adecuados.
•Reducción de intervenciones: una selección correcta puede reducir sustituciones no planificadas, aunque la vida útil real depende de atmósfera, carga superficial, arranques, ciclos y control.
•Diseño adaptable: la geometría espiral permite resolver limitaciones de espacio y de distribución de calor, cuando la geometría del elemento y el horno son compatibles.
•Integración con control de potencia: puede trabajar con sistemas de control adecuados, incluidos controladores SCR cuando el circuito de alimentación se dimensiona para el comportamiento eléctrico del SiC.
|
Parámetro |
Especificación |
Criterio técnico |
|
Material |
Carburo de silicio (SiC) |
Carburo de silicio cerámico no metálico |
|
Tipo |
espiral simple, doble espiral u otra designación exacta |
Se selecciona según la referencia y el diseño del horno |
|
Diámetro exterior |
En mm |
Se define según la referencia solicitada |
|
Longitud total |
En mm |
Se define según la referencia solicitada |
|
Longitud de zona caliente |
En mm |
Se define según la referencia solicitada |
|
Longitud de zonas frías |
En mm y por extremo |
Se define según la referencia solicitada |
|
Diámetro o sección de zona activa |
En mm |
Se define según la referencia solicitada |
|
Resistencia eléctrica |
En ohmios, a la condición de medición indicada |
Se define según la referencia solicitada |
|
Tensión nominal |
En V |
Se define según la referencia solicitada |
|
Potencia nominal |
En W o kW |
Se define según la referencia solicitada |
|
Corriente nominal |
En A |
Se determina mediante la tensión y la resistencia nominales |
|
Configuración de terminales |
Un extremo, ambos extremos, terminales laterales u otra |
Se define según la referencia solicitada |
|
Atmósfera |
Oxidante, inerte, reductora u otra condición |
Se selecciona según la atmósfera del proceso |
|
Posición de montaje |
Horizontal, vertical o según plano |
Se selecciona según la arquitectura del horno |
|
Temperatura de servicio |
Según diseño, carga, atmósfera y control |
Se establece para cada diseño y condición de carga |
|
Tolerancia |
Resistencia y dimensiones |
Se especifica en el certificado de fabricación |
|
Accesorios |
Trenza de aluminio, abrazadera, aislador y soporte |
Se suministra según la configuración solicitada |
|
Personalización |
Dimensiones y resistencia bajo plano |
Disponible según el plano y la configuración solicitada |
Como referencia de familia, la categoría SiC de Heatecx presenta elementos para hornos industriales y menciona valores de temperatura de hasta 1625 °C; el valor de servicio se determina por el diseño, la densidad de carga y la atmósfera.
|
Configuración |
Ventaja típica |
Limitación o precaución |
Cuándo estudiarla |
|
SCR o doble espiral |
Alta longitud eléctrica en formato compacto y posible conexión en un mismo lado, según diseño |
El nombre SCR es ambiguo y la conexión debe confirmarse |
Hornos con restricciones de espacio y requisitos específicos de terminales |
|
Espiral simple |
Buena adaptación de la zona activa a una longitud determinada |
Puede requerir un montaje y una alimentación distintos de una doble espiral |
Cámaras compactas y procesos donde la distribución helicoidal sea conveniente |
|
Barra recta |
Diseño sencillo y selección directa por longitud y diámetro |
Puede requerir dos pasos a través del refractario y más espacio lineal |
Hornos con distribución recta y accesos opuestos |
|
Tipo U o U/L |
Terminales y geometría útiles para ciertas arquitecturas de horno |
No es equivalente a una espiral |
Hornos de crisol, rotatorios y configuraciones angulares |
|
Tipo H |
Puede ofrecer terminal único y dos zonas de calentamiento, según referencia |
Requiere confirmar su diseño y aplicación |
Hornos rotatorios y determinados procesos de vidrio |
|
Doble zona de calor |
Permite separar térmicamente dos secciones |
Mayor complejidad de control y conexión |
Equipos con canales o zonas térmicas independientes |
|
Elemento metálico NiCr o FeCrAl |
Amplia disponibilidad y respuesta conocida en rangos determinados |
Puede sufrir oxidación, deformación o limitaciones de temperatura |
Aplicaciones de menor temperatura o cuando la geometría metálica sea la adecuada |
|
MoSi₂ |
Muy alta temperatura en aplicaciones concretas y buena estabilidad superficial |
Mayor coste, fragilidad y requisitos específicos de arranque |
Hornos de alta temperatura con diseño compatible |
La alternativa de geometría U/L se presenta en la resistencia SiC tipo ángulo U/L. Para accesorios de sellado y protección de componentes de resistencias, consulte el sellador inorgánico refractario para resistencias.
El carburo de silicio experimenta un proceso natural de oxidación superficial cuando opera a altas temperaturas. Esta reacción química incrementa la resistencia eléctrica del material de forma gradual (fenómeno conocido como "envejecimiento"). Para compensar este incremento y mantener la potencia constante del horno, es fundamental utilizar fuentes de alimentación regulables o transformadores con tomas de voltaje variable.
