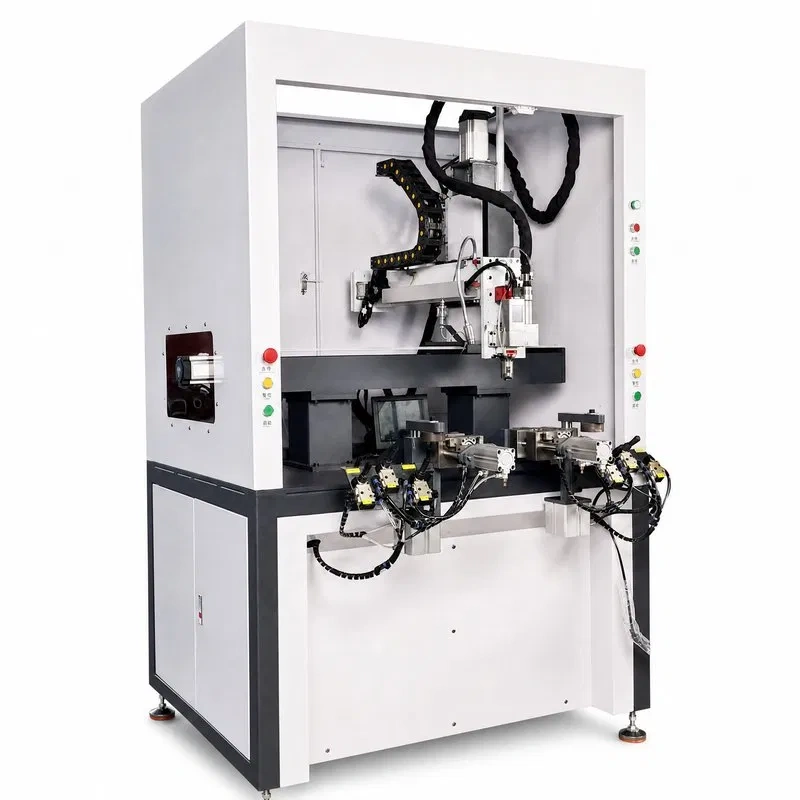

Soldadora láser automática de doble estación para bridas y resistencias tubulares. 1500 W, tubos de cobre y acero, pulso y costura ajustable.
La máquina de soldadura láser automática para bridas es un centro industrial diseñado para unir flanges, tubos y componentes metálicos utilizados en la fabricación de resistencias eléctricas tubulares, calentadores de inmersión y conjuntos calefactores industriales. Su función es concentrar la energía del láser en la zona de unión para producir un cordón controlado, con baja dispersión térmica y una penetración adecuada a la geometría de la pieza. La configuración descrita incorpora dos modos de soldadura, doble cabezal láser y dos estaciones de trabajo, por lo que puede integrarse en procesos de fabricación que exigen repetibilidad y continuidad operativa.
En términos de posicionamiento de producto, no se trata de una soldadora láser manual ni de un equipo portátil para trabajos generales. Es maquinaria de soldadura láser industrial para la producción de resistencias eléctricas, concebida para fabricantes que necesitan soldar flanges a tubos de cobre o acero y mantener bajo control variables como el ancho del cordón, el pulso y el recorrido de los ejes. La máquina puede ser una solución especialmente interesante para líneas que producen calentadores de inmersión con brida, resistencias tubulares y conjuntos en los que la unión debe ser mecánicamente estable y compatible con las etapas posteriores de montaje y acabado.
La arquitectura de dos puestos permite organizar la carga, el posicionamiento, la soldadura y la descarga de forma más ordenada que en una estación única. Las dos estaciones pueden soldar sin interferencias, una característica relevante para fabricantes que desean aprovechar el tiempo de manipulación del operario mientras el cabezal trabaja en el otro puesto. La ventaja no debe interpretarse como una cifra de piezas por hora: el rendimiento final depende del diseño de la brida, el tubo, la preparación de las superficies, el programa, el espesor y la validación del proceso.
El sistema ofrece un área de movimiento X/Y/Z de 600 × 400 × 300 mm y una velocidad de soldadura indicada de hasta 1.800 mm/min. La regulación del ancho de costura y la función de pulso permiten adaptar la energía aplicada a diferentes condiciones de unión. Para una compra industrial responsable, Heatecx confirma mediante una prueba de muestras el diámetro y espesor admisibles, el tipo de fuente láser, la necesidad de gas de asistencia, la tolerancia geométrica, la potencia efectiva en la pieza y los requisitos de extracción y seguridad.
Fabricación de resistencias tubulares
La aplicación principal es la fabricación de resistencias eléctricas tubulares en las que una brida, soporte o componente terminal debe unirse a un tubo metálico. El control del cordón es importante porque la unión puede afectar la resistencia mecánica, la estanqueidad del conjunto, el acabado exterior y la estabilidad dimensional de las etapas posteriores. La máquina resulta pertinente para fabricantes que desean automatizar una operación que, realizada manualmente, puede presentar variaciones entre operadores y lotes.
Calentadores de inmersión con brida
Los calentadores de inmersión utilizan normalmente una brida o elemento de soporte para instalar el conjunto en depósitos, tanques o circuitos de proceso. La página de flanges industriales de Heatecx explica el papel de las bridas como soporte y conexión de elementos calefactores, mientras que la categoría de máquinas para resistencias eléctricas reúne equipos destinados a su fabricación. En esta aplicación, la soldadura debe validarse de acuerdo con la geometría, el material, la presión o el fluido de servicio y los requisitos de estanqueidad del cliente.
Tubos de cobre y acero
La máquina puede soldar tubos de cobre y tubos de acero. Esta característica abre oportunidades para fabricantes de calentadores industriales, componentes de transferencia térmica y conjuntos de resistencias donde se procesan materiales distintos según la familia de producto.
El uso debe comenzar con la definición de la pieza: tipo de brida, tubo, material, espesor, geometría, posición del cordón y requisito de estanqueidad o resistencia. El operario o ingeniero prepara las superficies, elimina contaminación y rebabas, comprueba que el conjunto quede correctamente apoyado y selecciona el útil correspondiente. En una línea industrial, esta etapa también debe incluir la identificación del programa y la trazabilidad del lote.
A continuación se carga la pieza en una de las dos estaciones y se fija para evitar desplazamientos durante el ciclo. Se seleccionan el modo de trabajo, la trayectoria de los ejes, la potencia, la velocidad, la función de pulso y el ancho de costura de acuerdo con el procedimiento validado. El doble puesto permite preparar una segunda pieza mientras el equipo ejecuta el ciclo en la primera estación, siempre que la configuración de seguridad y el programa hayan sido aprobados.

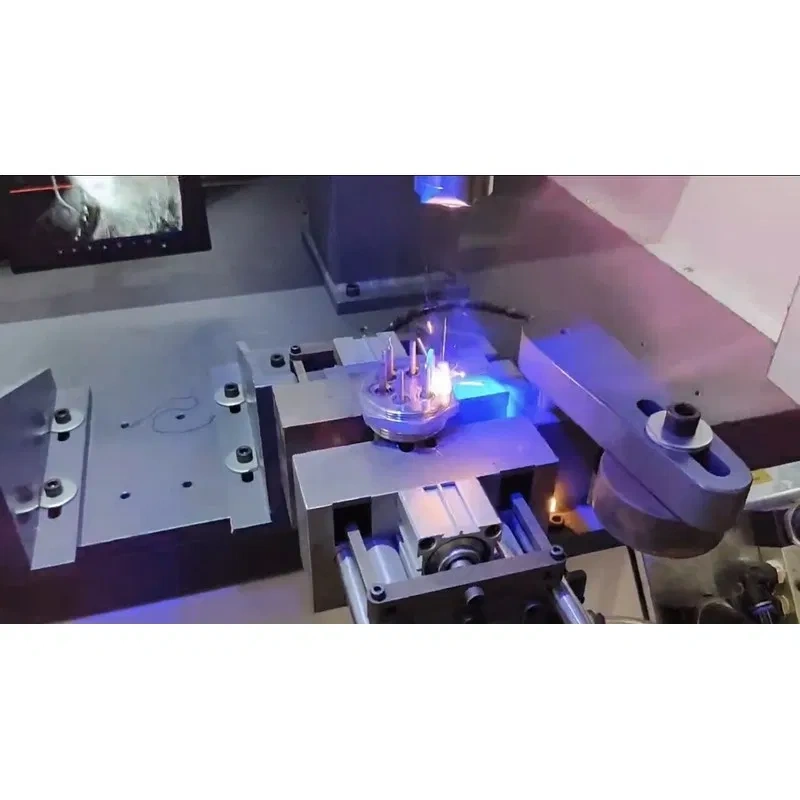

Durante la soldadura, el cabezal sigue la trayectoria definida sobre la unión entre flange y tubo. La función de pulso puede ayudar a controlar la entrega de energía y el ancho de la costura en aplicaciones que requieren limitar la zona afectada por el calor.
Después del ciclo, se inspecciona visualmente el cordón y, según el uso final, se realizan controles dimensionales, pruebas de estanqueidad, ensayos mecánicos, inspección metalográfica o verificación eléctrica. El programa aceptado se conserva para repetir la referencia. La puesta en marcha y la formación deben incluir protección frente a radiación láser, enclavamientos, extracción, mantenimiento del enfriador, limpieza de óptica y procedimientos de emergencia.
La doble estación de soldadura es la característica de productividad más diferenciadora de nuestra máquina. Permite distribuir la carga y descarga de piezas y aprovechar mejor el tiempo de ciclo. El ancho de cordón ajustable permite adaptar la geometría visible de la unión a la pieza y al procedimiento aprobado. La función de pulso ofrece otra variable de control para ajustar la energía y reducir riesgos de exceso térmico en determinadas aplicaciones.
El equipo cuenta con una velocidad de soldadura de 1.800 mm/min y recorridos de 600, 400 y 300 mm en X, Y y Z. Estos valores proporcionan una referencia para el dimensionamiento preliminar, pero la velocidad comercial debe definirse a partir del tiempo real de carga, fijación, trayectoria, inspección y cambio de referencia. La compatibilidad indicada con cobre y acero amplía el campo de aplicación, aunque cada combinación debe someterse a validación.
La automatización favorece la repetibilidad porque transforma una operación dependiente de la habilidad manual en un ciclo programado. También facilita documentar parámetros, comparar muestras y reducir manipulaciones innecesarias. Para fabricantes que ya cuentan con procesos de soldadura de tubos y resistencias, esta máquina puede plantearse como una ampliación especializada para operaciones láser de mayor precisión.
|
Especificación |
Valor |
|
Configuración |
Soldadura láser automática, dos modos |
|
Estaciones |
2 puestos de trabajo |
|
Cabezal |
Doble cabezal de soldadura; 2.000 W |
|
Potencia láser |
1.500 W |
|
Potencia total |
5.000 W |
|
Enfriador |
1.500 W |
|
Materiales indicados |
Tubos de cobre y acero |
|
Velocidad indicada |
1.800 mm/min |
|
Recorrido X |
600 mm |
|
Recorrido Y |
400 mm |
|
Recorrido Z |
300 mm |
|
Alimentación |
220 V ±5 %, 50 Hz |
|
Dimensiones |
1.200 × 1.200 × 1.900 mm |
|
Peso |
400 kg |
|
Funciones de proceso |
Pulso, ancho de costura ajustable y penetración profunda indicada |
|
Programación |
Hasta 10 procesos de soldadura indicados en el documento |
Sirve para automatizar la unión entre flanges, tubos y componentes metálicos utilizados en resistencias tubulares, calentadores de inmersión y otros elementos calefactores industriales. La configuración de este modelo está orientada a operaciones repetibles en tubos de cobre y acero, con dos estaciones y controles de proceso ajustables.
