Fundamentos y Arquitectura del Lazo Cerrado de Control Térmico

En el ecosistema de la manufactura moderna, el control de la energía térmica representa uno de los desafíos más complejos debido a las variables físicas involucradas, tales como la inercia térmica, la conductividad de los materiales y las pérdidas ambientales. Un controlador de temperatura industrial no es un simple interruptor; es el núcleo analítico de un sistema de lazo cerrado. Su función primordial es mantener el equilibrio dinámico entre la potencia suministrada por los elementos calefactores y la demanda térmica del proceso.

El ciclo operativo comienza cuando el controlador recibe una señal eléctrica analógica de baja magnitud —comúnmente en milivoltios o variaciones de resistencia— proveniente de un sensor de temperatura colocado en el punto crítico del proceso. El instrumento traduce esta señal a unidades de temperatura y la compara instantáneamente con el valor de consigna o Setpoint (SV) establecido por el usuario. A partir de la diferencia entre la temperatura real (PV) y la deseada, el microprocesador interno ejecuta algoritmos matemáticos complejos para determinar el porcentaje exacto de energía que debe enviar a los actuadores, minimizando los tiempos de estabilización y erradicando las variaciones que destruyen la repetibilidad del producto.

A diferencia de los sistemas domésticos antiguos que operaban bajo una lógica binaria de encendido y apagado constante (control ON/OFF), la instrumentación industrial demanda un análisis predictivo. El control proporcional, integral y derivativo (PID) fracciona el tiempo de entrega de energía. Esto significa que a medida que la temperatura real se aproxima al objetivo, el controlador reduce gradualmente el pulso de activación, evitando que la inercia térmica residual provoque un sobrecalentamiento crítico (overshoot) que altere las propiedades físicas de la materia prima en proceso.

Aplicaciones Críticas en Entornos de Manufactura de Alta Exigencia

La presencia de controladores de estabilidad térmica es de carácter obligatorio en una vasta diversidad de industrias donde una desviación de apenas un grado centígrado puede resultar en lotes completos de producto defectuoso o en riesgos severos para la seguridad de la planta. En la industria de transformación de polímeros (extrusión, inyección y soplado), los controladores gobiernan las múltiples zonas térmicas del cilindro de plastificación. Mantener un perfil térmico homogéneo garantiza que el plástico alcance la viscosidad exacta sin sufrir degradación molecular por exceso de calor ni generar sobreesfuerzos mecánicos en el husillo por zonas frías.

Por otro lado, en el sector de procesamiento de alimentos y empaque automatizado, estos dispositivos regulan desde los túneles de termocontracción y las mordazas de sellado rápido de bolsas hasta las autoclaves de esterilización masiva. En estas aplicaciones, el controlador debe responder con velocidad extrema ante las perturbaciones causadas por la entrada continua de productos fríos a la línea. Asimismo, en las industrias metalúrgica, química y farmacéutica, los instrumentos gestionan ciclos complejos de calentamiento y enfriamiento controlados dentro de reactores y hornos de tratamiento térmico. Estos procesos exigen rampas de ascenso y descenso sumamente estrictas para asegurar que las aleaciones metálicas o los compuestos químicos logren sus propiedades estructurales y químicas normalizadas sin fracturas ni subproductos no deseados.

Criterios Técnicos para la Selección de Instrumentación

La especificación de un controlador de temperatura para un tablero de automatización requiere un análisis detallado de la infraestructura eléctrica y mecánica existente. El primer punto de inspección es la compatibilidad con el sensor de campo. Las plantas industriales suelen albergar una mezcla de termopares (como el Tipo K, J o S, idóneos para altas temperaturas) y termorresistencias (como el RTD PT100, insuperable en precisión para rangos medios y bajos). Un controlador de especificación profesional debe contar con una etapa de entrada universal configurable por software, eliminando la necesidad de adquirir hardware dedicado cuando las necesidades de la planta cambian.

El segundo factor crítico es la naturaleza de la salida de control, la cual debe seleccionarse en estricta consonancia con el elemento de conmutación de potencia:

• Salida a Relé Electromecánico: Recomendada exclusivamente para procesos con inercias térmicas muy elevadas (como grandes tanques de agua), donde los ciclos de encendido y apagado ocurren espaciados en el tiempo, ya que la conmutación frecuente destruye los contactos mecánicos por arco eléctrico.
• Salida de Pulso Lógico (Voltaje para SSR): Es el estándar de oro para el control PID industrial. Envía una señal de corriente continua (típicamente de 0-12V) para activar un Relé de Estado Sólido (SSR). Al no poseer partes móviles, el SSR puede conmutar la energía hacia las resistencias eléctricas miles de veces por minuto, logrando una precisión milimétrica y un desgaste nulo del hardware.
• Salidas Analógicas Proporcionales (4-20 mA o 0-10 V): Indispensables cuando el sistema no utiliza resistencias eléctricas directas, sino actuadores que requieren aperturas porcentuales, tales como válvulas motorizadas de gas para quemadores industriales o posicionadores de vapor.

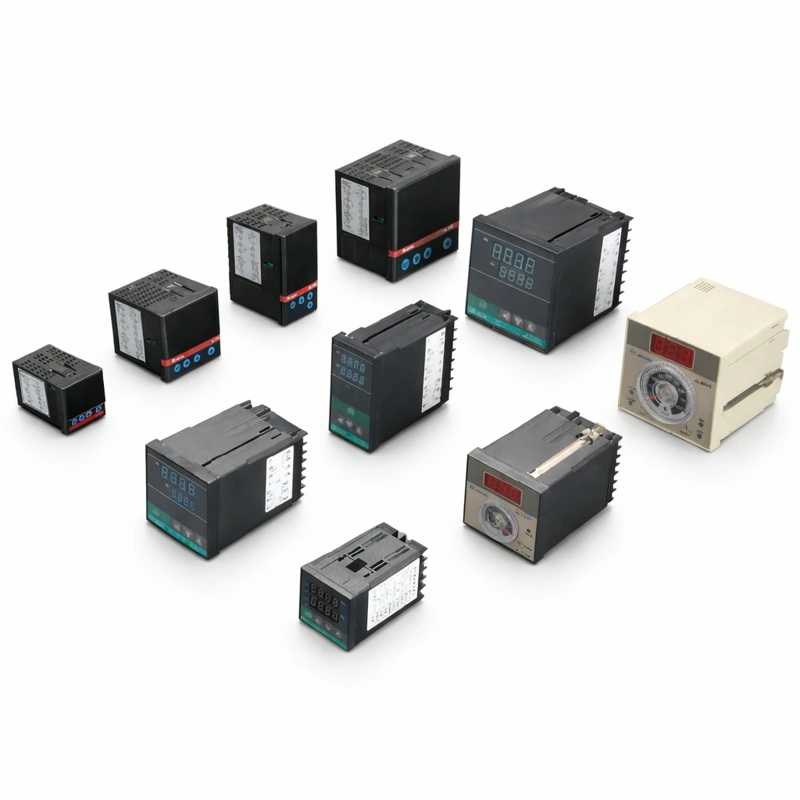

Finalmente, el diseñador debe considerar las dimensiones físicas del corte en el panel siguiendo los estándares internacionales DIN. Las configuraciones más comunes son el formato cuadrado compacto 1/16 DIN (48x48 mm), ideal para optimizar el espacio en maquinaria integrada; el formato vertical 1/8 DIN (48x96 mm), que ofrece una visualización más clara para el operador; y el formato mayor 1/4 DIN (96x96 mm), preferido en consolas de control centralizado por su alta legibilidad a distancia.

Matriz de Soluciones de Heatecx

En estricto cumplimiento de nuestras convenciones estandarizadas de ingeniería, toda la gama de instrumentación térmica de Heatecx dedicada a la regulación y monitorización adopta la denominación de la Serie X. Estos equipos han sido desarrollados con chasis robustos preparados para resistir las interferencias electromagnéticas (EMI) y los ambientes con presencia de polvillo o altas temperaturas característicos de las plantas de manufactura:

• Controladores Serie X-C100 (Regulación Esencial y Eficiente): Diseñados con un formato de montaje 1/16 DIN, representan la solución óptima para constructores de maquinaria y paneles de control compactos. Incorporan un algoritmo PID adaptativo con función de auto-sintonía inteligente (Autotuning). Esto permite que el instrumento aprenda la dinámica del sistema calefactor en su primer ciclo de trabajo y fije de manera autónoma las constantes de ganancia, ofreciendo una operación inmediata y libre de programaciones manuales tediosas.
• Controladores Serie X-C900 (Avanzados e Interconectados): Esta línea está orientada a procesos industriales de alta complejidad que demandan una supervisión rigurosa y conectividad remota. Disponen de pantallas de doble línea con tecnología LED de alta visibilidad para un monitoreo simultáneo de PV y SV. Además de sus múltiples salidas de alarma totalmente programables para protección de sobretemperatura, incorporan puertos de comunicación serial RS485 bajo el protocolo estándar Modbus RTU. Esta característica permite enlazar múltiples controladores a una red industrial centralizada, facilitando el control y registro de datos desde sistemas SCADA, interfaces HMI o sistemas de control distribuido (DCS).

El Valor Añadido de Heatecx: Ingeniería y Soporte de Campo

Comprender que un controlador solo es tan eficiente como el lazo térmico que gobierna es lo que diferencia a Heatecx de un simple distribuidor de componentes. No nos limitamos a entregar un equipo en una caja; acompañamos a su departamento de mantenimiento o ingeniería en todo el proceso de integración. Analizamos la potencia instalada de sus resistencias eléctricas, el volumen y material del elemento a calentar, y la velocidad de respuesta requerida para diseñar el tablero de control térmico ideal.

Nuestros ingenieros brindan asesoría técnica especializada para la correcta configuración de las alarmas de seguridad (fundamentales para evitar el derretimiento accidental de vainas metálicas) y la optimización del lazo PID en condiciones de carga real en fábrica. Con Heatecx, usted asegura un canal de comunicación directo con especialistas en calor industrial, minimizando los tiempos de puesta en marcha y garantizando que su maquinaria alcance la estabilidad operativa con la máxima eficiencia energética posible.
