Aislador cerámico de MgO para cable MI, termopares y resistencias. Diámetros de 1,2–29 mm y agujeros especiales según plano. Cotiza ahora.
Heatecx suministra aisladores de MgO para fabricantes de cables MI, cables calefactores minerales, termopares y resistencias eléctricas. Nuestra gama cubre diámetros exteriores nominales de 1,2 a 29 mm, con agujeros redondos, ovalados, triangulares y diseños especiales. La ingeniería de producto adapta la configuración al plano del cliente y a las necesidades de montaje, incluyendo dureza y tolerancias dimensionales.
Estas piezas se utilizan como material aislante para termopar, como MgO para cable calefactor mineral y como aislante refractario para resistencias, de acuerdo con el diseño y las condiciones de operación. Para requerimientos de óxido de magnesio grado electrónico o MgO fundido para aislamiento eléctrico, el grado de material, la composición y la documentación se definen en la especificación de compra.

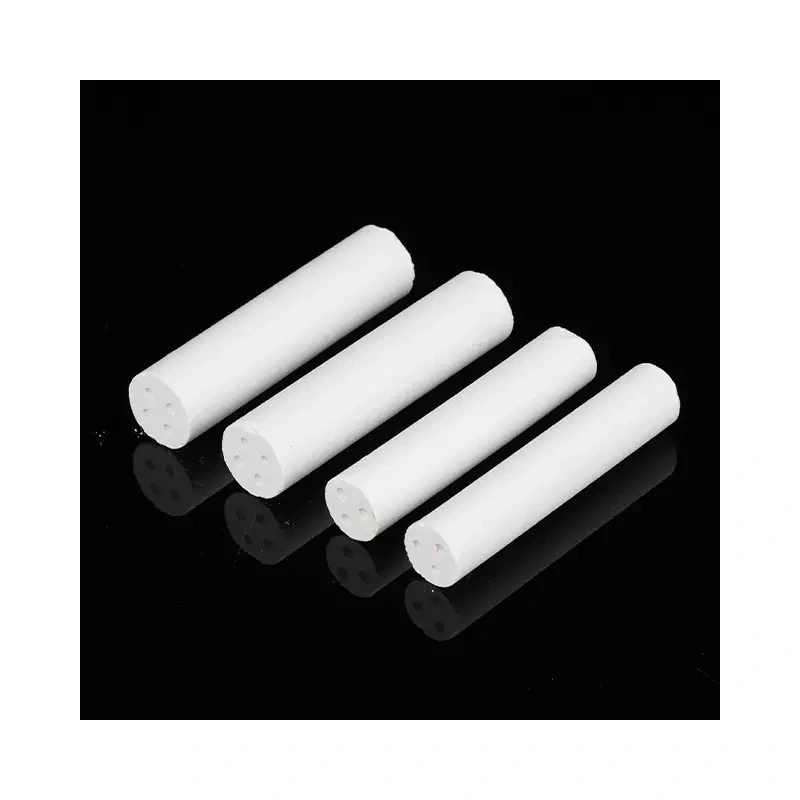

Los tubos de MgO son aisladores cerámicos conformados, diseñados para alojar, separar y guiar conductores en cables y conjuntos eléctricos de alta temperatura. Sus perforaciones se fabrican en configuraciones redondas, ovaladas, triangulares y complejas, lo que permite adaptar cada pieza al número de conductores, a su disposición y a la geometría del conjunto. En cable de aislamiento mineral, estas piezas funcionan como aislante cerámico para cable MI, aislante dieléctrico para cable mineral y elemento de posicionamiento de los conductores.
También se conocen como perlas cerámicas para cable MI. La geometría de cada aislador se ajusta mediante el diámetro exterior, la forma y el tamaño de los agujeros, el número de vías y la dureza especificada. Para diseños que requieren una rotura controlada durante el montaje, se selecciona el aislador triturable de óxido de magnesio con el comportamiento mecánico requerido. La dureza se define por aplicación y se acuerda como parte de la especificación del pedido.
Estos aisladores cerámicos para Cable MI son componentes sólidos con canales definidos; no son polvo de MgO compactado, que se utiliza como relleno granular en procesos de fabricación distintos. La elección entre pieza conformada y polvo depende de la construcción del cable o de la resistencia.
•Cables de aislamiento mineral (MI): separación, centrado y guiado de conductores mediante agujeros de una o varias vías. Para complementar el conjunto con relleno granular, consulta el polvo de óxido de magnesio para cable MI.
•Cables calefactores minerales: aislamiento y posicionamiento de conductores conforme al diseño del cable, al diámetro de la vaina y al proceso de compactación o ensamblaje.
•Termopares y sondas de temperatura: organización y aislamiento de hilos en conjuntos de medición para ambientes térmicos exigentes. Consulta también los termopozos y vainas termométricas.
•Resistencias eléctricas: componentes aislantes y soportes cerámicos en diseños compatibles con MgO. Compara otras geometrías en los aisladores de cerámica tipo Rocheta y las piezas cerámicas de alúmina.
•Fabricación OEM y aplicaciones especiales: piezas con patrón de agujeros, diámetros y dureza definidos mediante plano, muestra aprobada o requisitos de montaje.
•Diámetros exteriores nominales: de 1,2 a 29 mm.
•Geometrías de agujero: redondas, ovaladas, triangulares y configuraciones complejas o de varias vías.
•Diseño a medida: dimensiones, patrón de agujeros y dureza definidos según los requisitos del cliente.
•Comportamiento mecánico especificable: opciones de dureza y triturabilidad ajustadas al método de montaje y al proceso de fabricación.
•Curvatura: excelentes propiedades de curvatura para configuraciones diseñadas para acompañar el recorrido del cable; el radio de instalación se define en el plano del conjunto.
•Soporte de ingeniería: revisión de dibujos, tolerancias críticas, disposición de conductores y selección de geometría.
•Control de calidad: laboratorio equipado para pruebas e inspección de producto.
•Tolerancias dimensionales: bandas de diámetro exterior y de agujeros indicadas en la tabla técnica; opción de especificación según ASTM 1652 o DIN 40680, de acuerdo con el requisito del proyecto.
Diámetro exterior
|
Diámetro exterior nominal |
Tolerancia |
|
0,25–1,00 mm (0,010–0,039 in) |
±0,05 mm (0,002 in) |
|
1,00–1,50 mm (0,039–0,059 in) |
±0,08 mm (0,003 in) |
|
1,50–5,00 mm (0,059–0,197 in) |
±0,10 mm (0,004 in) |
|
5,00–8,00 mm (0,197–0,315 in) |
±0,13 mm (0,005 in) |
|
8,00–10,00 mm (0,315–0,394 in) |
±0,15 mm (0,006 in) |
|
10,00 mm y mayores |
±1,75 % |
Diámetro del orificio
|
Diámetro nominal del agujero |
Tolerancia |
|
0,18–1,00 mm (0,007–0,039 in) |
±0,05 mm (0,002 in) |
|
1,00–2,00 mm (0,040–0,079 in) |
±0,08 mm (0,003 in) |
|
2,00–2,50 mm (0,079–0,098 in) |
±0,10 mm (0,004 in) |
|
2,50 mm y mayores |
±5 % |
Parámetros de configuración
|
Parámetro |
Configuración |
|
Material |
Óxido de magnesio cerámico (MgO) |
|
Diámetro exterior |
1,2–29 mm nominal; otras dimensiones bajo plano y revisión de ingeniería |
|
Forma de los agujeros |
Redonda, ovalada, triangular o geometría especial |
|
Dureza |
Especificada según aplicación y proceso de montaje |
|
Triturabilidad |
Configurable cuando el diseño requiere rotura controlada; definir método de ensayo y aceptación |
|
Temperatura y propiedades eléctricas |
Se seleccionan según grado de MgO, diseño del cable y condiciones de operación |
|
Inspección |
Dimensiones, geometría y características acordadas en el plan de calidad |
Criterio dimensional: para agujeros ovalados, triangulares o complejos, el plano debe incluir las cotas de ancho, altura, posición y orientación. En dimensiones que coinciden con el límite entre dos bandas, la orden de compra debe identificar la tolerancia aplicable. Los diámetros del rango comercial se confirman según geometría y diseño.
1.Define la aplicación y el formato. Indica si el aislador se instalará en cable MI, cable calefactor, termopar o resistencia. Las cuentas perforadas cumplen una función distinta al polvo de MgO utilizado como relleno compactado.
2.Entrega un plano acotado. Incluye diámetro exterior, número de agujeros, diámetro o forma de cada vía, distancia entre centros, longitud, chaflanes y orientación. Para agujeros no circulares, indica ancho y altura.
3.Selecciona el grado de MgO. Especifica composición, pureza, proceso y documentación requeridos. Si el proyecto exige óxido de magnesio grado electrónico o MgO electrofundido, indícalo explícitamente en la consulta.
4.Define dureza y triturabilidad. Describe el comportamiento necesario durante fabricación y montaje. Para una versión triturable, fija escala, carga o método de ensayo y criterio de aceptación.
5.Indica el entorno de trabajo. Facilita temperatura continua y picos, tensión, ambiente químico, humedad, ciclos térmicos y construcción del cable. Estos datos permiten seleccionar la configuración adecuada.
6.Acuerda tolerancias y control. Establece norma, edición, características críticas, método de inspección, muestreo y documentación de lote.
7.Valida el conjunto. Comprueba el ajuste de las cuentas y el desempeño del cable o resistencia terminados mediante muestra representativa antes de liberar la producción.
|
Material o formato |
Función y suministro |
Aplicación habitual |
Diferencia de diseño |
|
Tubos Triturables de MgO |
Piezas cerámicas perforadas, sólidas y conformadas |
Cables MI, termopares y conjuntos de alta temperatura |
Definen vías y posiciones de conductor mediante canales mecanizados o conformados |
|
Polvo de MgO compactado |
Material granular compactado alrededor de conductores |
Cables MI y resistencias tubulares diseñados para llenado |
Rellena el espacio interno; no sustituye a una cuenta con agujeros predefinidos |
|
Tubos o barras de MgO |
Componentes rígidos extruidos con uno o varios canales |
Núcleos, guías y aislamiento lineal |
Formato alargado y rígido; consulta los tubos y barras de óxido de magnesio |
|
Alúmina, esteatita y cordierita |
Cerámicas técnicas en soportes, cuentas y aisladores |
Resistencias, soportes y conjuntos sometidos a ciclos térmicos |
La selección depende de geometría, temperatura y propiedades específicas del grado; consulta las cerámicas para resistencias |
|
Mica |
Lámina o cinta aislante |
Resistencias planas y de banda |
Solución laminar; no reemplaza directamente una pieza perforada o el relleno de un cable MI |
La dureza se ajusta a la aplicación y al método de montaje. Para obtener una rotura controlada, la especificación debe definir el ensayo, la carga o escala de dureza y el resultado aceptable.
