Máquina ranuradora y crimpadora XB-100 para ensamblar y sellar termopares, RTD y sondas PT100. Alta precisión y resistencia industrial.

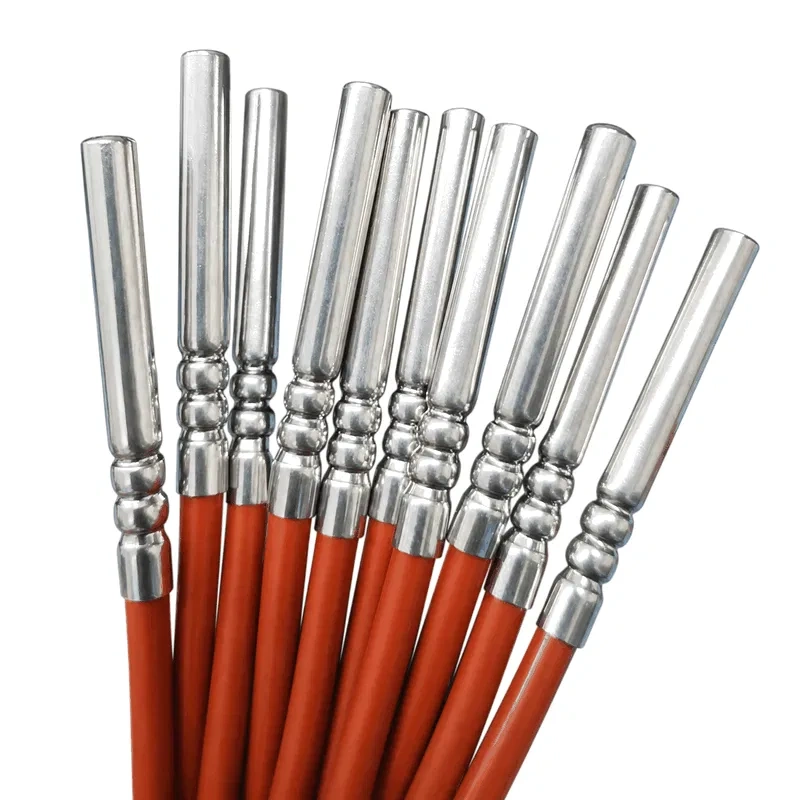

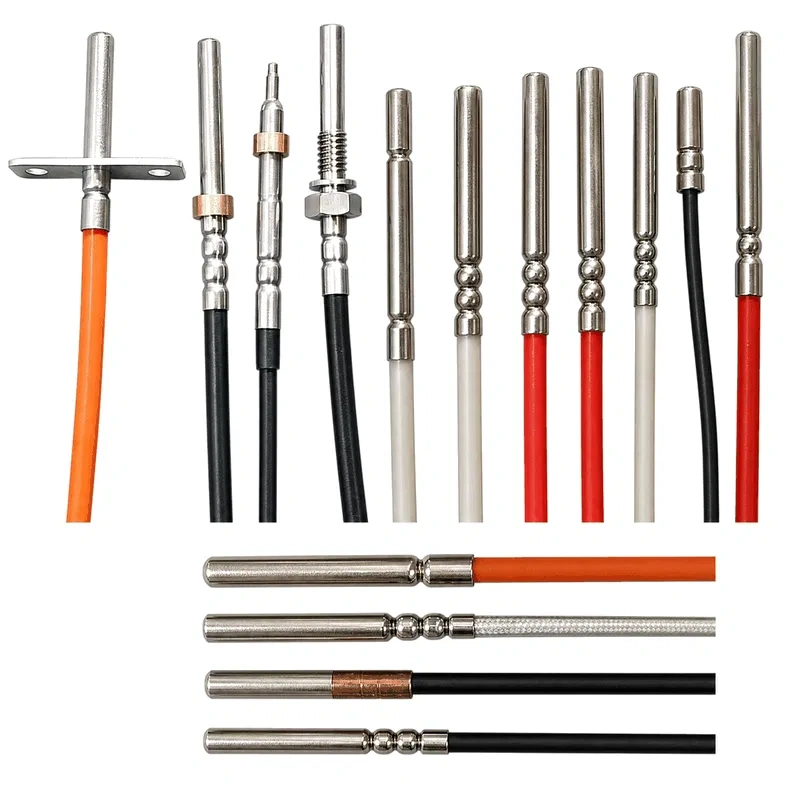

La XB-100 es una máquina crimpadora y ranuradora electro-neumática de alta precisión, diseñada para manipular tubos, capilares y vainas metálicas con diámetros exteriores que oscilan entre los 2 mm y los 10 mm. Su principio operativo se basa en la aplicación controlada y simétrica de presión circunferencial (efecto de ranurado o grooving) mediante moldes intercambiables de alta aleación. Esta deformación plástica controlada permite fijar firmemente los elementos internos de resistencia de platino (en el caso de los sensores PT100) o juntas aislantes, creando un bloqueo mecánico interno perfecto que previene el desplazamiento axial y garantiza una base sólida para el sellado estanco posterior.
La Máquina Ranuradora y Crimpadora Industrial XB-100 representa una solución tecnológica de vanguardia desarrollada específicamente para optimizar los procesos de ensamblaje, conformado y sellado en la fabricación de sondas y sensores de temperatura, tales como termopares, elementos RTD y sondas PT100. En el competitivo mercado de la instrumentación industrial y el control de procesos térmicos, la integridad mecánica y el sellado hermético de los componentes son factores determinantes que dictan la vida útil, la precisión metrológica y la resistencia operativa del sensor frente a condiciones ambientales severas, vibraciones y presiones extremas.
En un plano general, la XB-100 se posiciona como el núcleo de pretratamiento y ensamblaje mecánico dentro de las líneas de producción de resistencias eléctricas industriales. Los fabricantes de sensores de temperatura enfrentan constantemente el reto de lograr uniones mecánicas estables sin comprometer la continuidad eléctrica ni fracturar el aislamiento mineral interno. La XB-100 resuelve este dilema gracias a su equilibrada combinación de potencia eléctrica (130W) y asistencia neumática, ofreciendo un entorno de trabajo repetible y de alta velocidad. Su diseño compacto y ergonómico permite su integración fluida en bancos de trabajo especializados, convirtiéndola en una herramienta indispensable tanto para talleres de prototipado como para plantas de fabricación en masa de instrumentación y materias primas para resistencias.
La calidad de un sensor de temperatura RTD o PT100 no solo depende de la pureza de su resistencia de platino, sino fundamentalmente de cómo se encuentra alojado y protegido en su entorno de trabajo. Una mala sujeción mecánica en la zona de transición del cable provoca fatiga prematura por vibración y entrada de humedad, arruinando la calibración del instrumento. La XB-100 garantiza que cada vaina posea la geometría exacta para soportar los rigores de procesos industriales severos.
El flujo operativo de la XB-100 ha sido conceptualizado bajo estrictos criterios de ergonomía industrial y seguridad para minimizar la fatiga del operario y maximizar el OEE (Overall Equipment Effectiveness) de la línea de producción. El procedimiento se divide en seis fases claramente estructuradas:
1. Selección e Instalación de Utillaje: El técnico selecciona el juego de moldes cilíndricos correspondiente al diámetro exacto del tubo (dentro del rango de 2 mm a 10 mm) y los fija en el cabezal de la crimpadora utilizando el kit de herramientas suministrado.
2.Suministro de Servicios Auxiliares: Se verifica la conexión de la red eléctrica monofásica de 220V AC y se acopla la línea de aire comprimido mediante el tubo flexible estándar de 8 mm, ajustando el regulador de presión neumática según la dureza del material a procesar.
3.Posicionamiento de la Pieza: El operario introduce manualmente la vaina metálica (ya conteniendo el elemento sensor o material de relleno) en la cavidad de trabajo, apoyándose en los topes de profundidad ajustables para garantizar una ubicación milimétrica de la ranura.
4.Ciclo de Crimpado Automatizado: Mediante una ligera presión sobre el pedal de comando (foot switch), el sistema neumático acciona las mordazas de compresión. El ciclo completo de ranurado y conformado se ejecuta en un intervalo de 2 a 4 segundos.
5.Liberación y Control Dimensional: Al soltar el pedal, las mordazas retornan automáticamente a su posición de apertura, permitiendo extraer la pieza procesada de forma fluida y sin fricciones residuales.
6.Inspección y Enlace con el Proceso Posterior: La pieza ranurada queda mecánicamente preparada para recibir soldaduras de sellado, resinas epóxicas o bien para ser ensamblada directamente dentro de nuestros termopozos y vainas termométricas, asegurando un acoplamiento robusto y sin holguras.
•Velocidad y Productividad Extrema: Con un tiempo de ciclo de 2 a 4 segundos por pieza, la XB-100 multiplica por tres la velocidad de los métodos manuales tradicionales de prensado, elevando drásticamente el volumen de producción diario.
•Versatilidad Metalúrgica Multimaterial: Su diseño de mordazas flotantes y distribución uniforme de la fuerza permite procesar una amplia variedad de tubos, incluyendo acero inoxidable (grados 304/316), cobre, latón, aluminio y tubos de plásticos técnicos rígidos.
•Estanqueidad y Hermeticidad Garantizada: El perfil de la ranura generado previene fugas de gases o líquidos a presión una vez completado el sellado final, cumpliendo con los estándares exigidos en la industria química y farmacéutica.
•Seguridad Ergonómica Integral: El uso del interruptor de pie (foot switch) deja las manos del operario totalmente libres para sostegar y guiar el tubo, eliminando riesgos de atrapamiento y mejorando la postura laboral.
•Bajo Coste Operativo y Mantenimiento Predictivo: Al prescindir de sistemas hidráulicos complejos y bombas de alta presión, la máquina reduce drásticamente las necesidades de mantenimiento correctivo, utilizando componentes neumáticos estándar de alta durabilidad.
Para facilitar la evaluación de ingeniería y la planificación de espacios en planta, se detallan a continuación los parámetros técnicos normalizados de la XB-100:
|
Parámetro Técnico |
Especificación Comercial / Industrial |
|
Modelo de Equipo |
XB-100 (Serie Industrial de Alta Precisión) |
|
Tensión de Alimentación |
220V AC (Monofásica, 50/60 Hz) |
|
Potencia Nominal del Motor |
130W |
|
Requisito del Sistema Neumático |
Requiere fuente externa de aire comprimido regulado |
|
Diámetro de Conexión Neumática |
Tubo flexible de poliuretano de 8 mm |
|
Dimensiones Físicas (L x An x Al) |
470 mm x 450 mm x 450 mm (47 x 45 x 45 cm) |
|
Peso Neto del Equipo |
32 kg (Estructura de fundición y acero reforzado) |
|
Rango de Diámetro de Tubos |
2 mm hasta 10 mm (Ajustable mediante moldes) |
|
Velocidad de Trabajo / Ciclo |
2 a 4 segundos por pieza procesada |
|
Compatibilidad de Materiales |
Acero inoxidable, cobre, aluminio, hierro y plásticos rígidos |
|
Accesorios Incluidos de Fábrica |
Pedal de control, cable de alimentación, juego de herramientas y dados/moldes de diámetro |
La arquitectura abierta de la XB-100 permite adaptar el equipo a requerimientos industriales sumamente específicos mediante diversas opciones de personalización:
•Diseño de Moldes a Medida: Es posible fabricar matrices con perfiles de ranurado especiales (profundidades personalizadas, dobles ranuras o estrías helicoidales) según las especificaciones del plano del cliente.
•Sincronización en Línea de Producción: La máquina puede integrarse en estaciones de trabajo modulares junto a la Máquina de Perforación de Precisión para Cable MI XB-90, logrando un flujo continuo desde la preparación del cable mineral hasta el crimpado del terminal.
•Sistemas de Control Neumático Avanzados: Incorporación opcional de reguladores de presión digitales con sensores de retroalimentación para asegurar una fuerza de apriete idéntica en materiales sensibles.
Se recomienda realizar una limpieza semanal de los moldes de crimpado para eliminar residuos metálicos o virutas, así como verificar periódicamente el estado del filtro de aire y la lubricación de las guías lineales móviles.
