Máquina Crimpadora de Sensores de Temperatura XB-100 para montagem e vedação hermética de termopares, RTD e sondas PT100.
A XB-100 é uma máquina crimpadeira e ranhuradora eletropneumática de alta precisão, projetada para manipular tubos, capilares e bainhas metálicas com diâmetros externos que oscilam entre 2 mm e 10 mm. Seu princípio operativo baseia-se na aplicação controlada e simétrica de pressão circunferencial (efeito de ranhura ou grooving) por meio de moldes intercambiáveis de alta liga. Essa deformação plástica controlada permite fixar firmemente os elementos internos de resistência de platina (no caso dos sensores PT100) ou juntas isolantes, criando um travamento mecânico interno perfeito que previne o deslocamento axial e garante uma base sólida para a vedação estanque posterior.
A Máquina Ranhuradora e Crimpadeira Industrial XB-100 representa uma solução tecnológica de ponta desenvolvida especificamente para otimizar os processos de montagem, conformação e vedação na fabricação de sondas e sensores de temperatura, tais como termopares, elementos RTD e sondas PT100. No competitivo mercado de instrumentação industrial e controle de processos térmicos, a integridade mecânica e a vedação hermética dos componentes são fatores determinantes que ditam a vida útil, a precisão metrológica e a resistência operativa do sensor frente a condições ambientais severas, vibrações e pressões extremas.
Em um plano geral, a XB-100 posiciona-se como o núcleo de pré-tratamento e montagem mecânica dentro das linhas de produção de resistências elétricas industriais. Os fabricantes de sensores de temperatura enfrentam constantemente o desafio de alcançar uniões mecânicas estáveis sem comprometer a continuidade elétrica nem fraturar o isolamento mineral interno. A XB-100 resolve este dilema graças à sua combinação equilibrada de potência elétrica (130W) e assistência pneumática, oferecendo um ambiente de trabalho repetível e de alta velocidade. Seu design compacto e ergonômico permite sua integração fluida em bancadas de trabalho especializadas, tornando-a uma ferramenta indispensável tanto para oficinas de prototipagem quanto para plantas de fabricação em massa de instrumentação e matérias-primas para resistências.
A qualidade de um sensor de temperatura RTD ou PT100 não depende apenas da pureza de sua resistência de platina, mas fundamentalmente de como ele está alojado e protegido em seu ambiente de trabalho. Uma fixação mecânica deficiente na zona de transição do cabo causa fadiga prematura por vibração e entrada de umidade, arruinando a calibração do instrumento. A XB-100 garante que cada bainha possua a geometria exata para suportar os rigores de processos industriais severos.
O fluxo operativo da XB-100 foi concebido sob rigorosos critérios de ergonomia industrial e segurança para minimizar a fadiga do operador e maximizar o OEE (Overall Equipment Effectiveness) da linha de produção. O procedimento divide-se em seis fases claramente estruturadas:
1.Seleção e Instalação de Utensílios: O técnico seleciona o conjunto de moldes cilíndricos correspondente ao diâmetro exato do tubo (dentro da faixa de 2 mm a 10 mm) e os fixa no cabeçote da crimpadeira utilizando o kit de ferramentas fornecido.
2.Fornecimento de Serviços Auxiliares: Verifica-se a conexão da rede elétrica monofásica de 220V AC e acopla-se a linha de ar comprimido por meio do tubo flexível padrão de 8 mm, ajustando o regulador de pressão pneumática de acordo com a dureza do material a ser processado.
3.Posicionamento da Peça: O operador introduz manualmente a bainha metálica (já contendo o elemento sensor ou material de enchimento) na cavidade de trabalho, apoiando-se nos batentes de profundidade ajustáveis para garantir uma localização milimétrica da ranhura.
4.Ciclo de Crimpagem Automatizado: Por meio de uma leve pressão sobre o pedal de comando (foot switch), o sistema pneumático aciona as mandíbulas de compressão. O ciclo completo de ranhura e conformação é executado em um intervalo de 2 a 4 segundos.
5.Liberação e Controle Dimensional: Ao soltar o pedal, as mandíbulas retornam automaticamente à sua posição de abertura, permitindo extrair a peça processada de forma fluida e sem fricções residuais.

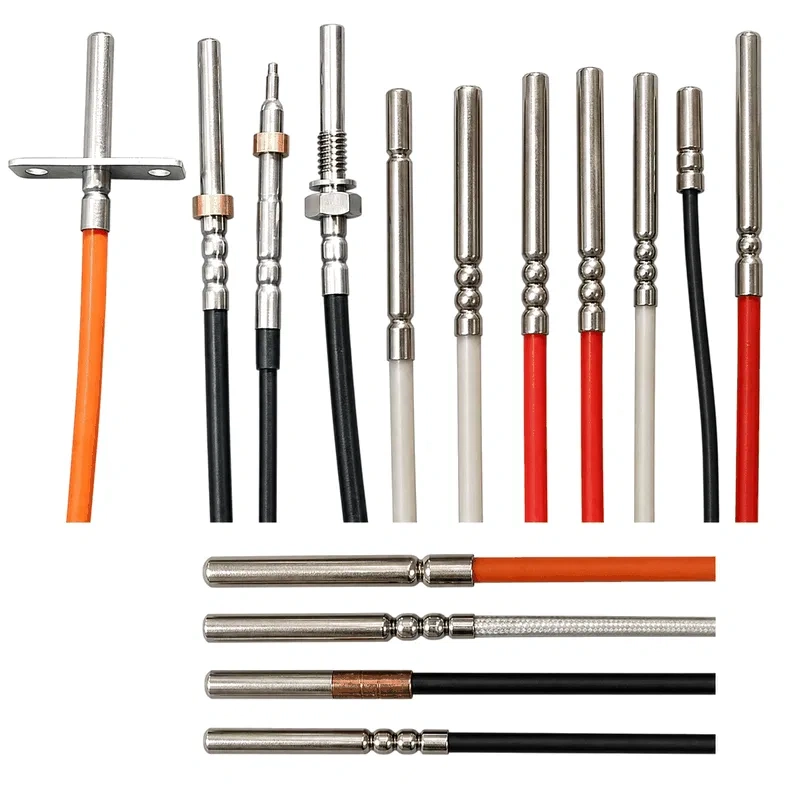

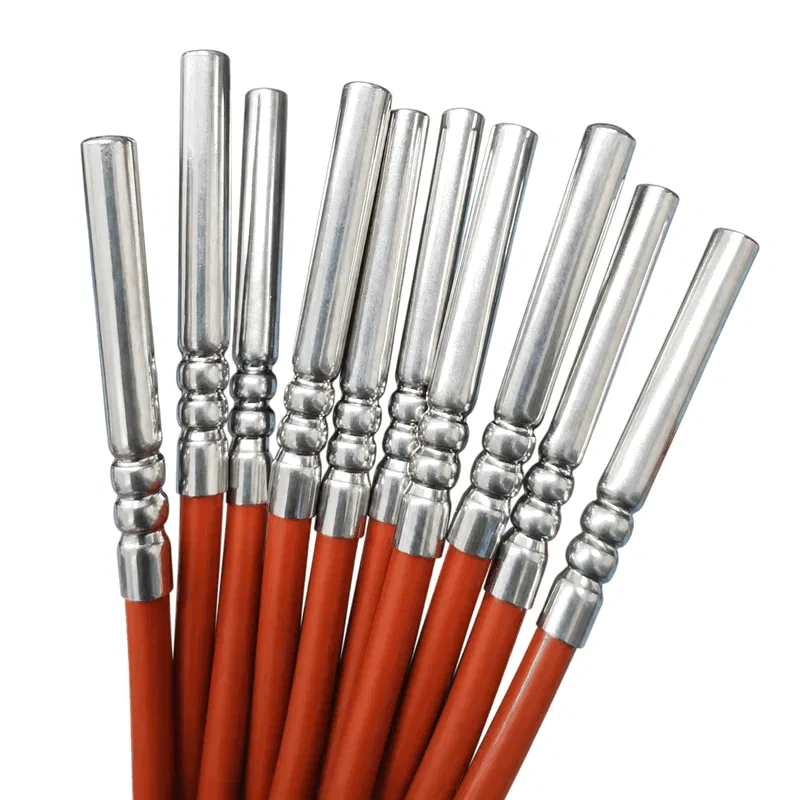

6.Inspeção e Conexão com o Processo Posterior: A peça ranhurada fica mecanicamente preparada para receber soldas de vedação, resinas epóxi ou para ser montada diretamente dentro de nossos poços termométricos e bainhas de proteção, assegurando um acoplamento robusto e sem folgas.
•Velocidade e Produtividade Extrema: Com um tempo de ciclo de 2 a 4 segundos por peça, a XB-100 multiplica por três a velocidade dos métodos manuais tradicionais de prensagem, elevando drasticamente o volume de produção diário.
•Versatilidade Metalúrgica Multimaterial: Seu design de mandíbulas flutuantes e distribuição uniforme da força permite processar uma ampla variedade de tubos, incluindo aço inoxidável (graus 304/316), cobre, latão, alumínio e tubos de plásticos técnicos rígidos.
•Estanqueidade e Hermeticidade Garantida: O perfil da ranhura gerado previne vazamentos de gases ou líquidos sob pressão uma vez concluída a vedação final, cumprindo com os padrões exigidos na indústria química e farmacêutica.
•Segurança Ergonômica Integral: O uso do interruptor de pé (foot switch) deixa as mãos do operador totalmente livres para segurar e guiar o tubo, eliminando riscos de esmagamento e melhorando a postura laboral.
•Baixo Custo Operativo e Manutenção Preditiva: Ao prescindir de sistemas hidráulicos complexos e bombas de alta pressão, a máquina reduz drasticamente as necessidades de manutenção corretiva, utilizando componentes pneumáticos padrão de alta durabilidade.
Para facilitar a avaliação de engenharia e o planejamento de espaço em planta, detalham-se a seguir os parâmetros técnicos normalizados da XB-100:
|
Parâmetro Técnico |
Especificação Comercial / Industrial |
|
Modelo do Equipamento |
XB-100 (Série Industrial de Alta Precisão) |
|
Tensão de Alimentação |
220V AC (Monofásica, 50/60 Hz) |
|
Potência Nominal do Motor |
130W |
|
Requisito do Sistema Pneumático |
Requer fonte externa de ar comprimido regulado |
|
Diâmetro de Conexão Pneumática |
Tubo flexível de poliuretano de 8 mm |
|
Dimensões Físicas (C x L x A) |
470 mm x 450 mm x 450 mm (47 x 45 x 45 cm) |
|
Peso Líquido do Equipamento |
32 kg (Estrutura de fundição e aço reforçado) |
|
Faixa de Diâmetro de Tubos |
2 mm até 10 mm (Ajustável por meio de moldes) |
|
Velocidade de Trabalho / Ciclo |
2 a 4 segundos por peça processada |
|
Compatibilidade de Materiais |
Aço inoxidável, cobre, alumínio, ferro e plásticos rígidos |
|
Acessórios Incluídos de Fábrica |
Pedal de controle, cabo de alimentação, jogo de ferramentas e matrizes/moldes de diâmetro |
Recomenda-se realizar uma limpeza semanal dos moldes de crimpagem para eliminar resíduos metálicos ou cavacos, bem como verificar periodicamente o estado do filtro de ar e a lubrificação das guias lineares móveis.
