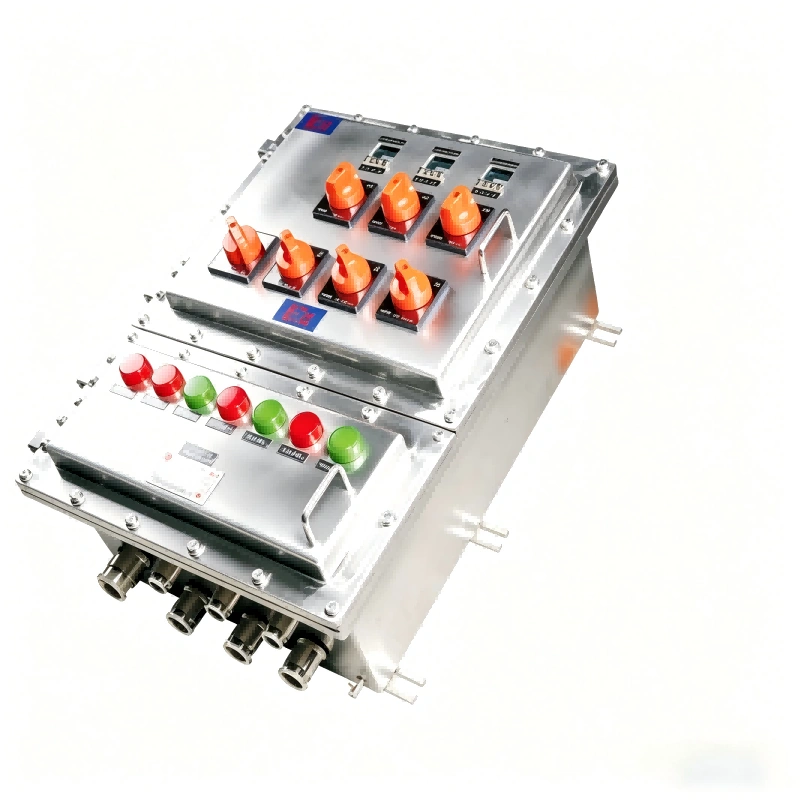

El cuadro de distribución a prueba de explosiones BXM es un equipo estándar diseñado específicamente para sistemas de traza eléctrica térmica. Cuenta con una carcasa robusta de aleación de aluminio, protección múltiple contra sobrecarga, cortocircuito y fugas a tierra, y puede lograr un control automático a través de un termostato. Es el componente central que proporciona una solución de distribución de energía segura y confiable para productos de traza térmica en áreas peligrosas inflamables y explosivas.

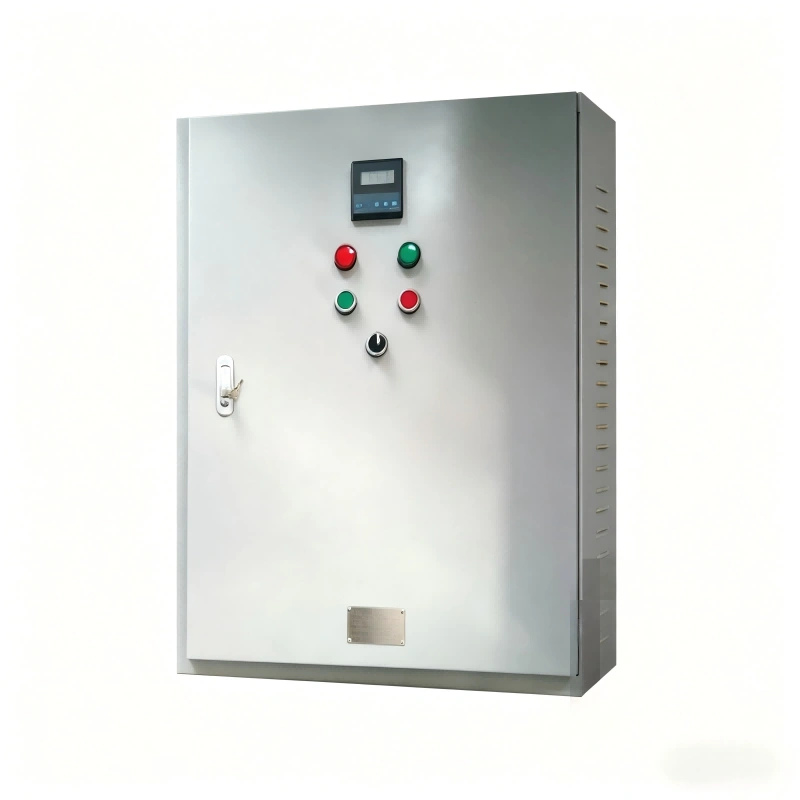

Este producto es un cuadro de distribución especializado para sistemas de traza eléctrica térmica, especialmente para cables de calor destinados a la protección contra congelación. La carcasa adopta una estructura montada en pared o de pie, con un grado de protección IP54, y el cable de alimentación se introduce desde la parte inferior. Está equipado internamente con interruptores automáticos multipolos y dispositivos de protección contra fugas a tierra, y se puede agregar un dispositivo de alarma según sea necesario. Su función central es controlar automáticamente el encendido y apagado del sistema de protección contra congelación mediante un termostato ambiental (controlador de temperatura digital o termostato tipo BJW). La carcasa del cuadro es de aleación de aluminio con acabado en pintura electrostática en polvo, cumple con el estándar a prueba de explosiones GB3836.2-2000, es aplicable en lugares peligrosos de Zonas 1 y 2 del Grupo II, y proporciona distribución de energía y control seguros para cargas de traza térmica.
Aplicable en lugares peligrosos de Zonas 1 y 2 del Grupo II donde existen atmósferas explosivas de gas.
Proporciona distribución de energía y control centralizados para varios productos de traza eléctrica térmica (especialmente cables de calor para protección contra congelación de tuberías y equipos).
Ampliamente utilizado en áreas peligrosas de industrias como petróleo, química, gas natural y farmacéutica, en sistemas de traza térmica para el mantenimiento de temperatura de procesos o protección contra congelación de instalaciones como líneas de proceso y tanques de almacenamiento.
Seguridad a Prueba de Explosiones: Cumple con el estándar nacional a prueba de explosiones (GB3836.2-2000), carcasa de aleación de aluminio robusta y duradera, diseñada específicamente para entornos peligrosos, garantizando la seguridad.
Control Inteligente: Puede integrar un controlador de temperatura digital o un termostato tipo BJW, logrando el encendido/apagado automático y la gestión de temperatura del sistema de traza térmica, ahorrando energía de manera eficiente.
Protección Integral: Incluye interruptores automáticos que proporcionan protección contra sobrecarga y cortocircuito; dispositivo de protección contra fugas a tierra de serie, previniendo riesgos de descarga eléctrica personal y corriente de fuga, con alta seguridad.
Configuración Flexible: Ofrece múltiples especificaciones de salida desde 1 circuito hasta 12 circuitos, y se divide en tipos monofásicos y trifásicos, satisfaciendo diferentes escalas y tipos de carga de calentamiento.
Estructura Confiable: Grado de protección IP54, resistente al polvo y salpicaduras de agua; entrada de alimentación inferior, instalación conveniente, estructura compacta.
Expansión Opcional: Admite la adición de un dispositivo de alarma sonoro-lumínico, facilitando la notificación oportuna en caso de falla del sistema.
|
Parámetro |
Especificación/Descripción |
|---|---|
|
Modelo del Producto |
Serie BXM de cuadro de distribución a prueba de explosiones |
|
Marcado a Prueba de Explosiones |
Cumple con requisitos como Ex d IIB T6 Gb / Ex d IIC T6 Gb, etc. (basado en GB3836.2-2000) |
|
Grado de Protección (IP) |
IP54 |
|
Material de la Carcasa |
Aleación de aluminio, acabado en pintura electrostática en polvo |
|
Método de Instalación |
Montado en pared / De pie |
|
Entrada de Alimentación |
Por la parte inferior |
|
Protección del Circuito Principal |
Interruptor automático (protección contra sobrecarga y cortocircuito) |
|
Protección Adicional |
Dispositivo de protección contra fugas a tierra (de serie) |
|
Circuitos de Salida |
De 1 a 12 circuitos |
|
Tipo de Alimentación |
Monofásica / Trifásica |
|
Tipo de Control de Temperatura |
Controlador de temperatura digital / Termostato tipo BJW |
|
Función Opcional |
Dispositivo de alarma |
Configuraciones Opcionales Estándar:
Tipo de Alimentación: Se puede seleccionar la especificación de entrada monofásica o trifásica según las condiciones de suministro eléctrico en sitio.
Número de Circuitos de Salida: Según la cantidad de circuitos de traza térmica, se pueden seleccionar diferentes especificaciones como 1, 2, 4, 6, 8, 10, 12 circuitos, etc.
Tipo de Termostato: Se puede elegir un controlador de temperatura digital (muestra la temperatura visualmente) o un termostato tipo BJW.
Función de Alarma: Se puede equipar opcionalmente con un dispositivo de alarma sonoro-lumínico para alarmas de falla del sistema.
Servicio de Personalización:
El documento indica: "Se requiere que el diagrama del cuadro de distribución proporcionado por la sección eléctrica tenga dimensiones básicas específicas". Esto indica que:
Personalización No Estándar: Se admite el diseño no estándar basado en los diagramas esquemáticos eléctricos específicos del usuario, número de circuitos, marca de componentes y disposición.
Personalización de Dimensiones: Se pueden personalizar las dimensiones específicas (largo, ancho, alto) de la carcasa según los requisitos de espacio de instalación en sitio y la disposición interna de los componentes.
Requisitos Especiales: Se pueden consultar y negociar otros requisitos funcionales especiales o de certificación (como un mayor grado de protección IP, material especial, certificaciones específicas, etc.). El usuario debe proporcionar requisitos técnicos detallados o planos.
El cuadro de distribución a prueba de explosiones BXM cumple con el estándar chino a prueba de explosiones GB3836.2-2000. Su diseño a prueba de explosiones es aplicable en lugares peligrosos de Zonas 1 y 2 del Grupo II donde existen atmósferas explosivas de gas. Esto significa que puede usarse de manera segura en industrias como petróleo, química y gas natural, en entornos donde pueden aparecer mezclas de gases explosivos de manera periódica u ocasional. Está diseñado específicamente para la distribución de energía de sistemas de traza térmica en áreas peligrosas.
