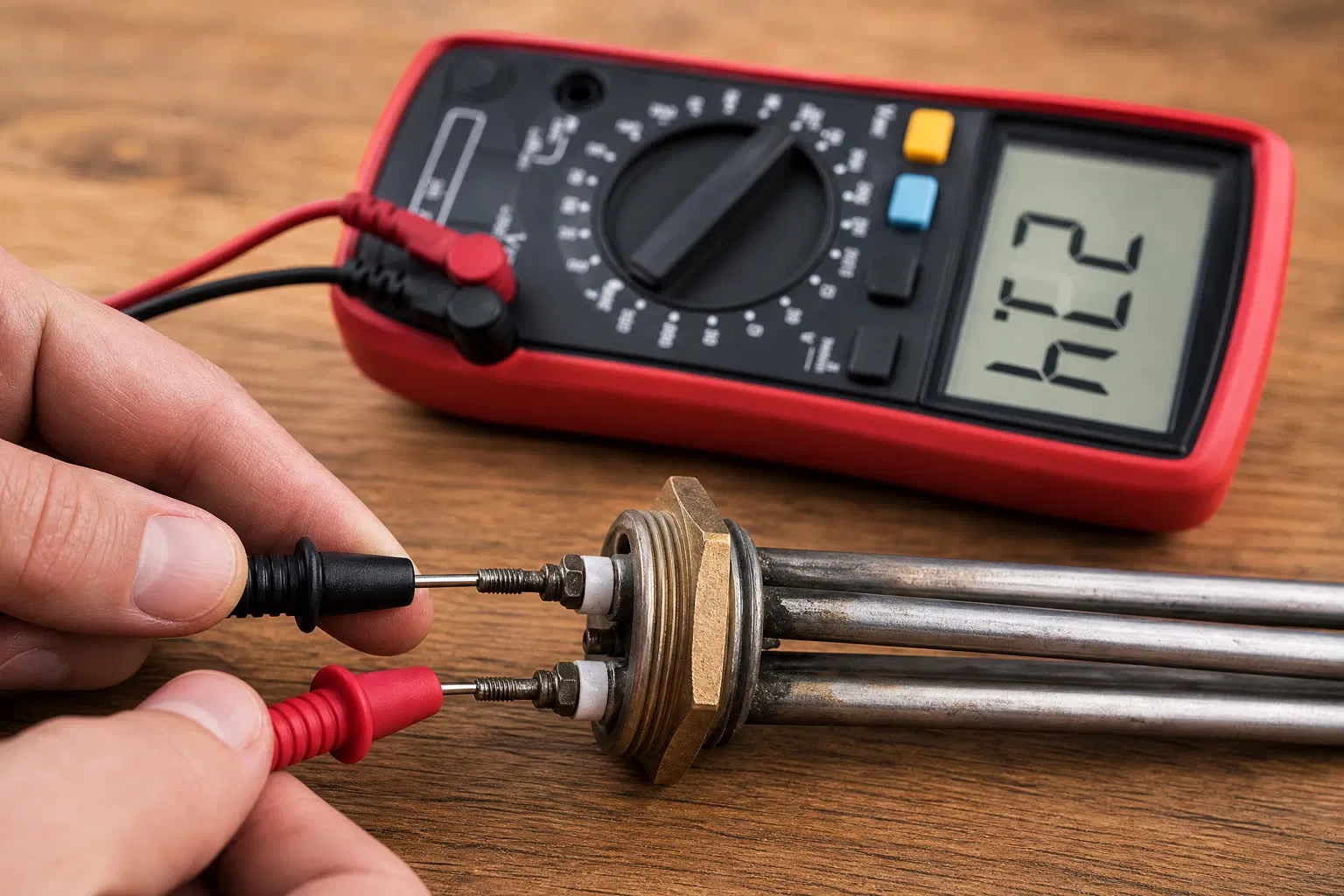

Introdução

Quando um elemento de aquecimento falha no meio de um processo produtivo, quase nunca é um acidente isolado: é a consequência visível de um mecanismo de degradação que já vinha se desenvolvendo silenciosamente havia semanas — às vezes meses. Para uma planta que depende de fornos, estufas de secagem ou linhas de tratamento térmico, essa falha não significa apenas o custo da peça de reposição, mas horas de produção parada, lotes que podem ficar fora de especificação e, em alguns casos, riscos de segurança para a equipe de manutenção.

Os elementos de aquecimento — sejam de fio metálico enrolado, tubulares com preenchimento de óxido de magnésio, ou de materiais cerâmicos como o carboneto de silício — são projetados para operar de forma confiável por milhares de horas. Mas essa confiabilidade depende do cumprimento de certas condições de projeto, instalação e operação. Quando essas condições são violadas, surgem padrões de falha que um engenheiro de manutenção experiente consegue reconhecer só de olhar para o elemento retirado: uma coloração específica, uma deformação localizada, uma fratura em um ponto definido.

Este artigo detalha os sete mecanismos de falha mais frequentes em resistências industriais, explicando não apenas o que acontece, mas por que acontece em nível físico e metalúrgico, para que você consiga diagnosticar a causa real de uma falha recorrente na sua planta — e não apenas substituir o sintoma.

1. Oxidação e degradação da camada protetora

A maioria das ligas usadas em resistências de fio — ferro-cromo-alumínio (FeCrAl, comercialmente conhecidas como Kanthal) e níquel-cromo (NiCr, tipo Nicromo) — sobrevive a temperaturas de 1000-1400°C graças a um mecanismo bem específico: na primeira vez que o metal é aquecido, o cromo e o alumínio da liga migram para a superfície e reagem com o oxigênio do ambiente, formando uma camada fina e densa de óxido (Cr₂O₃ no caso do NiCr, Al₂O₃ no caso do FeCrAl). Essa camada, com apenas alguns micrômetros de espessura, é o único elemento que separa o metal base do ataque contínuo do oxigênio atmosférico. Você pode conferir a gama de ligas disponíveis para essa função em nosso catálogo de Fios e Fitas Resistivas.

O problema é que essa camada não é estática. A cada ciclo de aquecimento e resfriamento, o óxido e o metal base se expandem e contraem em ritmos diferentes (seus coeficientes de dilatação térmica são distintos), o que gera microfissuras na camada protetora. Em condições normais, o elemento “se autorregenera”, formando óxido novo assim que volta a ser aquecido. Mas se os ciclos térmicos forem muito frequentes, muito bruscos, ou se a atmosfera contiver contaminantes que interferem na regeneração do óxido (compostos de enxofre, cloro, vapores de zinco), a camada deixa de se regenerar a tempo. O metal base fica exposto, oxida-se de forma descontrolada, perde área de seção transversal naquele ponto — e como a resistência elétrica é inversamente proporcional à área da seção, aquela zona passa a esquentar mais que o restante do elemento, acelerando ainda mais sua própria oxidação até a ruptura.

Esse mecanismo explica por que elementos que trabalham em regime de liga/desliga constante (por exemplo, em aplicações domésticas ou em fornos com controle on-off agressivo) costumam falhar antes dos que operam em temperatura estável com controladores PID bem ajustados: não é a temperatura máxima que os mata, é a frequência do ciclamento térmico.

Como prevenir na prática:

Elementos novos devem passar por um condicionamento inicial — um primeiro aquecimento lento e controlado, normalmente seguindo a curva recomendada pelo fabricante — que permite formar uma camada de óxido uniforme antes de expô-los à carga total. Pular essa etapa é uma das causas mais comuns de falha prematura em instalações novas. Além disso, vale auditar a atmosfera do forno: óleos de processo, lubrificantes residuais ou materiais com revestimentos que liberam cloro ou enxofre ao serem aquecidos podem neutralizar a camada protetora em questão de horas, mesmo em elementos de boa qualidade.

2. Pontos quentes (hot spots): a falha que se autoalimenta

Um ponto quente é, quase sempre, a etapa final de outro problema, não o problema em si. Ocorre quando uma zona específica do elemento atinge uma temperatura notavelmente superior ao restante — às vezes 100-200°C acima — e essa diferença é visível a olho nu como uma área mais brilhante ou incandescente durante a operação.

Existem vários caminhos que levam a um ponto quente, e todos compartilham o mesmo ciclo vicioso: uma vez que uma zona tem mais resistência local (por oxidação, redução de seção ou mau contato elétrico), essa zona gera mais calor pelo efeito Joule; esse calor extra acelera a oxidação local; a oxidação reduz ainda mais a seção; e a resistência local continua subindo. É um processo que se retroalimenta e que, sem intervenção, sempre termina em ruptura do elemento naquele ponto exato.

As causas mais frequentes que iniciam esse ciclo são o suporte insuficiente ou mal distribuído do elemento (o que provoca a flambagem das espiras de uma resistência enrolada, levando-as a se tocarem e gerar um curto-circuito parcial), o espaçamento inadequado entre espiras (que impede a dissipação uniforme do calor radiante), e as conexões de terminal frouxas ou corroídas, que atuam como um ponto de resistência adicional bem na extremidade do elemento.

Como prevenir na prática:

O suporte cerâmico do elemento deve respeitar exatamente as distâncias entre espiras especificadas pelo fabricante; reduzir esse espaçamento para “esticar” um elemento em um reparo improvisado é uma receita direta para um ponto quente em poucas semanas. As conexões de terminal devem ser inspecionadas periodicamente — com termografia, quando possível — já que uma conexão que começa a se degradar apresenta um aumento de temperatura local muito antes de falhar visivelmente.

3. Choque térmico: quando a velocidade da mudança importa mais que a temperatura

O choque térmico é um mecanismo fundamentalmente diferente da oxidação: aqui o que falha é a estrutura mecânica do material, não sua química superficial. Ocorre quando uma parte do elemento aquece ou resfria muito mais rápido que o restante, gerando tensões internas pela diferença de dilatação entre zonas. Se essas tensões ultrapassarem o limite de resistência mecânica do material, surge uma trinca.

Esse risco é especialmente alto em materiais cerâmicos e semicondutores usados como elementos de aquecimento de alta temperatura, como o carboneto de silício (SiC) e o dissiliceto de molibdênio (MoSi2). Esses materiais suportam temperaturas de trabalho muito superiores às ligas metálicas — até 1700°C no caso do MoSi2 — justamente porque não dependem de uma camada de óxido protetora da mesma forma que o NiCr ou o FeCrAl, e sim de sua própria estrutura cristalina. Mas essa mesma estrutura, mais rígida e menos dúctil que um metal, os torna consideravelmente mais frágeis diante de gradientes térmicos bruscos. Um elemento de SiC retirado de um forno a 1300°C e exposto diretamente a uma corrente de ar frio pode fraturar em segundos — um choque térmico que mal afetaria uma resistência de Kanthal.

Como prevenir na prática:

A chave está na rampa de temperatura, não apenas na temperatura final. Os controladores programáveis devem ser configurados com taxas de aquecimento e resfriamento compatíveis com o tipo de material — normalmente entre 5 e 10°C por minuto para elementos cerâmicos, contra rampas bem mais agressivas que um fio metálico tolera. É igualmente importante evitar abrir portas de forno com o elemento em temperatura de operação, e nunca colocar um elemento quente em contato com líquidos ou peças frias.

4. Dano mecânico e instalação inadequada

Diferente dos três mecanismos anteriores, este não depende da operação do equipamento, mas do que acontece antes mesmo de o elemento entrar em serviço: transporte, armazenamento e instalação. Elementos cerâmicos e compósitos cerâmico-metálicos são particularmente vulneráveis porque combinam rigidez com fragilidade — suportam muito bem a carga térmica para a qual foram projetados, mas toleram muito mal flexão, impacto ou torque excessivo no terminal durante a montagem.

É comum encontrar falhas que, ao serem inspecionadas, têm origem em uma instalação feita sem cuidado meses antes: uma fissura interna que não rompeu o elemento de imediato, mas se propagou lentamente a cada ciclo térmico até falhar em um momento que parece — erroneamente — desconectado de sua causa real.

Como prevenir na prática:

Seguir rigorosamente as instruções de manuseio do fabricante, usar equipamentos de içamento adequados para elementos grandes ou pesados, e inspecionar visualmente cada elemento em busca de rachaduras antes da instalação são medidas simples que evitam uma proporção surpreendentemente alta das falhas “prematuras” erroneamente atribuídas a defeitos de fabricação.

5. Contaminação química e atmosferas agressivas

A atmosfera dentro de um forno ou câmara de aquecimento não é um fator secundário: em muitos processos industriais, é — junto com o ciclamento térmico — o fator que mais reduz a vida útil real de um elemento em relação à sua vida útil teórica em condições de laboratório. Compostos de enxofre presentes em óleos e lubrificantes de processo, cloro proveniente de determinados plásticos ou desengraxantes, vapores de zinco de peças galvanizadas processadas no mesmo forno, e umidade residual em certos sistemas de liga podem atacar quimicamente a superfície do elemento de formas que a simples oxidação pelo ar não provoca.

O resultado costuma ser uma corrosão localizada e agressiva, com aparência bem diferente da oxidação uniforme por envelhecimento: manchas escuras, pites (corrosão puntiforme) ou deterioração acelerada exatamente nas zonas onde os vapores contaminantes se concentram dentro da câmara.

Como prevenir na prática:

Garantir ventilação adequada da câmara de processo, evitar introduzir materiais com revestimentos ou resíduos de óleo sem desengraxe prévio e — quando a natureza do processo permitir — selecionar a liga do elemento em função da atmosfera específica de trabalho, e não apenas da temperatura, são as medidas mais eficazes contra esse tipo de falha.

6. Sobrecarga elétrica

Quando um elemento de aquecimento opera acima de sua tensão, corrente ou densidade de potência nominal, ele gera internamente mais calor do que foi projetado para dissipar. O resultado é a aceleração de todos os mecanismos anteriores ao mesmo tempo: a oxidação avança mais rápido, o risco de pontos quentes aumenta, e a vida útil cai de forma não linear — dobrar a densidade de potência de um elemento pode reduzir sua vida útil em uma ordem de grandeza, não apenas pela metade.

As causas mais comuns de sobrecarga raramente são erros de projeto do próprio elemento, mas problemas a montante: uma fonte de alimentação mal dimensionada em relação às especificações do fabricante, falhas no sistema de controle que permitem picos inesperados de tensão ou corrente, ou um elemento subdimensionado para a carga térmica que o processo realmente exige.

Como prevenir na prática:

Verificar se a fonte de alimentação corresponde exatamente às especificações nominais do elemento, dimensionar o elemento com base na carga térmica real do processo (e não em uma estimativa otimista), e implementar um sistema confiável de controle e monitoramento de temperatura — como nossos controladores PID — são as três medidas com maior impacto sobre a vida útil real de uma instalação.

7. Conexões de terminais deficientes

Junto com o suporte mecânico inadequado, esta é uma das causas de falha mais subestimadas, justamente porque o problema não está no elemento em si, mas em seu ponto de conexão elétrica. Um terminal frouxo, corroído ou mal dimensionado adiciona resistência elétrica exatamente no ponto de contato, e essa resistência extra gera calor localizado capaz de danificar tanto o terminal quanto o material do elemento imediatamente adjacente — frequentemente a zona mais fraca de toda a instalação, por combinar o estresse térmico com o estresse mecânico da própria conexão.

Como prevenir na prática:

Uma inspeção periódica das conexões — verificando torque e ausência de corrosão — e a substituição imediata de qualquer ferragem que apresente sinais de deterioração são medidas de baixo custo com retorno muito alto em termos de confiabilidade.

Como prolongar a vida útil dos seus elementos de aquecimento: uma visão integrada

Na maioria das vezes, nenhum elemento de aquecimento falha por uma única causa isolada; o padrão mais comum é uma combinação de dois ou três fatores que se reforçam mutuamente — por exemplo, uma atmosfera levemente contaminada que acelera a oxidação, combinada com um ciclamento térmico agressivo que também provoca microfissuras na camada protetora. Por isso, a estratégia de prevenção mais eficaz não é atacar um único mecanismo, mas construir um processo completo: condicionar corretamente os elementos novos, controlar a atmosfera do forno, minimizar ciclos térmicos desnecessários, respeitar as rampas de temperatura recomendadas, inspecionar regularmente o suporte e as conexões, dimensionar cada elemento com precisão para a carga real da aplicação, e capacitar a equipe de manutenção no manuseio correto durante a instalação.

Há ainda um fator que se origina antes mesmo de o elemento chegar à planta, na própria fabricação do componente. Quando um elemento é construído a partir de tubo metálico conformado a frio — por exemplo, por laminação ou redução de diâmetro para ajustar o tubo ao design final —, esse processo de conformação endurece o metal e gera tensões internas. Se o tubo for dobrado nessas condições sem uma etapa prévia de recozimento que devolva a ductilidade, surgem microfissuras invisíveis a olho nu nos pontos de dobra. Essas microfissuras não rompem o elemento de imediato, mas se tornam o ponto de partida de uma falha prematura semanas ou meses após a entrada em operação — uma falha que, vista da planta, parece “defeito de fabricação”, mas que na realidade se origina em uma etapa de processo pulada antes da montagem final.

Trabalhar com um fornecedor que entenda essa cadeia completa — da seleção da liga ao tratamento térmico do tubo antes da dobra — e que ofereça matérias-primas de qualidade consistente reduz de forma mensurável a frequência de falhas que, vistas da planta, parecem aleatórias, mas quase nunca são.

Perguntas Frequentes

Qual é a vida útil média de um elemento de aquecimento? Varia enormemente de acordo com o material, a temperatura de operação, a atmosfera do processo e o ciclo de trabalho. Em condições industriais exigentes — ciclamento frequente, atmosferas contaminadas — pode ser de apenas alguns meses; em aplicações bem controladas, com temperatura estável e atmosfera limpa, os mesmos materiais podem superar vários anos de serviço contínuo.

Um elemento de aquecimento pode ser reparado após a formação de um ponto quente? Na prática, não de forma confiável. Uma vez que um ponto quente causou deformação visível ou oxidação acelerada localizada, aquela seção fica estruturalmente comprometida: mesmo que o elemento continue funcionando por um tempo, a falha completa costuma ser questão de tempo, e a substituição é mais segura do que tentar um reparo.

Como posso saber se um elemento de aquecimento está prestes a falhar? Os sinais mais confiáveis são descoloração ou flambagem visível, pontos localizados que brilham mais que o restante do elemento durante a operação, um aumento gradual nas leituras de resistência elétrica do elemento, e um desempenho de aquecimento cada vez mais irregular ou lento para atingir a temperatura de referência.

O tipo de liga realmente afeta a resistência à falha? Sim, de forma significativa. As ligas FeCrAl costumam oferecer melhor resistência à oxidação na faixa mais alta de temperatura, enquanto as ligas NiCr oferecem maior ductilidade e resistência mecânica em temperaturas moderadas, tornando-as mais tolerantes ao manuseio e à instalação. A escolha correta depende tanto da temperatura de trabalho quanto da atmosfera específica do processo.

Conclusão

A maioria das falhas em elementos de aquecimento não são eventos aleatórios: são a consequência previsível de mecanismos identificáveis — oxidação, pontos quentes, choque térmico, contaminação atmosférica, sobrecarga elétrica, dano mecânico ou conexões deficientes — que, além disso, costumam se combinar entre si. Entender esses mecanismos em nível físico, e não apenas como uma lista de sintomas, é o que permite passar da substituição reativa de elementos para o desenho de um processo real de manutenção preventiva, capaz de reduzir tanto as paradas não planejadas quanto o custo total de propriedade da instalação a longo prazo.
