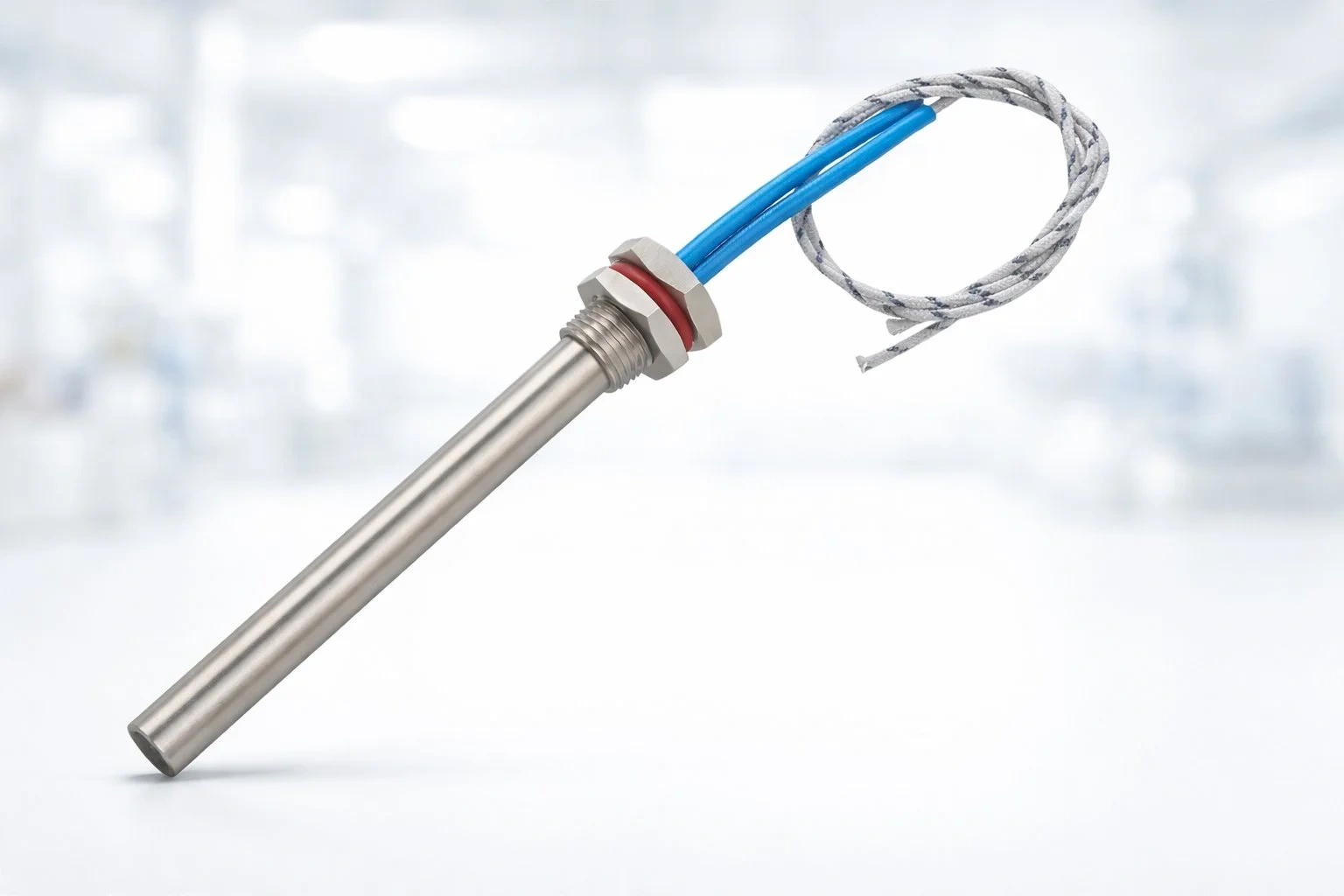

A Essência do Aquecimento de Precisão na Indústria Moderna

No dinâmico panorama da manufatura industrial, a gestão térmica eficiente e precisa é um pilar fundamental para a qualidade do produto, a otimização de processos e a redução de custos operacionais. Na Heatecx Limited, somos pioneiros no design e fabricação de resistencias de cartucho de alta densidade, componentes que não só geram calor, como o fazem com uma precisão e fiabilidade inigualáveis. Este documento exaustivo, concebido como um guia definitivo, explorará cada faceta destas soluções térmicas avançadas: desde as suas origens históricas e os princípios físicos que regem o seu funcionamento, até ao intrincado processo de fabricação, a seleção crítica de matérias-primas, a maquinaria especializada e o seu impacto transformador em diversas indústrias. O nosso objetivo é consolidar o conhecimento técnico e a experiência da Heatecx Limited, posicionando-nos como a autoridade indiscutível em soluções de aquecimento industrial de precisão.

Antecedentes Históricos e a Evolução Rumo à Alta Densidade

A história do aquecimento elétrico é um testemunho da inovação humana, impulsionada pela necessidade de controlar a temperatura em processos cada vez mais complexos. Os primeiros elementos aquecedores elétricos, surgidos no final do século XIX, lançaram as bases para uma revolução industrial. No entanto, à medida que as aplicações exigiam calor mais concentrado e a integração em espaços reduzidos, a forma e a função destes elementos tiveram de evoluir.

As Origens das Resistencias de Cartucho

O conceito da resistencia de cartucho surgiu como uma resposta direta à necessidade de um elemento aquecedor compacto e robusto, capaz de ser inserido em orifícios perfurados para aquecer blocos metálicos de maneira eficiente. Os primeiros desenhos, embora funcionais, ofereciam densidades de potência relativamente baixas, limitando o seu uso a aplicações onde as exigências térmicas não eram extremas. Estes aquecedores de cartucho iniciais eram muitas vezes construídos com fios resistivos enrolados em núcleos cerâmicos, encapsulados em tubos metálicos e preenchidos com materiais isolantes menos densos. A verdadeira transformação chegou com o desenvolvimento da resistencia de cartucho de alta densidade. Este avanço não foi meramente um aumento na potência, mas uma reengenharia fundamental da construção interna e da seleção de materiais. A chave residiu na capacidade de compactar uma maior quantidade de fio resistivo e de um isolante de óxido de magnésio (MgO) de alta pureza a densidades extremas. Esta inovação permitiu que estas resistencias dissipassem uma quantidade de energia térmica significativamente maior por unidade de superfície, alcançando temperaturas operacionais mais altas e tempos de resposta mais rápidos. A evolução dos elementos aquecedores rumo à alta densidade abriu as portas a aplicações que antes eram inalcançáveis, consolidando o seu estatuto como elementos aquecedores compactos de eleição para a indústria moderna.

Fundamentos Físicos do Aquecimento: Compreendendo a Transferência de Calor

Para compreender a superioridade das resistencias de cartucho de alta densidade, é fundamental rever os princípios da transferência de calor e como se aplicam no seu design e funcionamento. O calor transfere-se principalmente através de três mecanismos: condução, convecção e radiação.

Geração de Calor por Efeito Joule

O princípio fundamental por detrás de qualquer resistencia elétrica é o Efeito Joule. Quando uma corrente elétrica (I) flui através de um condutor com uma resistência elétrica (R), gera-se calor. A potência dissipada sob a forma de calor (P) calcula-se pela fórmula: P = I²R. Numa resistencia de cartucho, o fio resistivo de Nicromo é o componente principal onde ocorre esta conversão de energia elétrica em térmica. A seleção do diâmetro e comprimento do fio, bem como a sua configuração de enrolamento, são críticas para alcançar a potência e a densidade de watts desejadas.

Condução: O Mecanismo Dominante

A condução de calor é o mecanismo primário através do qual o calor se transfere do fio resistivo quente para a superfície exterior do cartucho e, finalmente, para o material ou componente a aquecer. Dentro da resistencia, o calor conduz-se através do óxido de magnésio (MgO) compactado. A alta densidade e pureza do MgO são cruciais porque, embora seja um excelente isolante elétrico, é também um bom condutor térmico. Uma compactação deficiente do MgO criaria bolsas de ar, que são isolantes térmicos, impedindo uma transferência de calor eficiente e provocando pontos quentes internos que encurtariam a vida útil da resistencia. A transferência de calor em resistencias depende diretamente da condutividade térmica dos seus componentes internos. Embora a condução seja dominante, a convecção de calor e a radiação de calor também desempenham um papel. A convecção ocorre quando o calor se transfere através do movimento de fluidos (líquidos ou gases) em torno da superfície do cartucho. Em aplicações onde a resistencia aquece ar ou líquidos, a convecção é significativa. A radiação térmica, por outro lado, é a transferência de calor através de ondas eletromagnéticas e torna-se mais relevante a temperaturas muito altas. O design da superfície do cartucho e o ambiente em que opera podem influenciar a eficiência destes mecanismos secundários de transferência de calor.

Densidade de Potência (W/cm² ou W/in²): O Indicador-Chave

A densidade de potência ou carga superficial (expressa em watts por centímetro quadrado ou polegada quadrada) é o parâmetro mais crítico que define uma resistencia de cartucho de alta densidade. Indica a quantidade de energia térmica que a superfície da resistencia pode dissipar de forma segura e eficiente. Um design de alta densidade de watts permite um aquecimento mais rápido e temperaturas operacionais mais elevadas num espaço físico reduzido. Alcançar uma alta densidade de potência requer uma engenharia precisa no enrolamento do fio, uma compactação ótima do MgO e uma excelente condutividade térmica de todos os materiais envolvidos. É a marca distintiva dos aquecedores de cartucho de alta potência.

Aplicações Industriais Detalhadas e o seu Impacto Transformador

As resistencias de cartucho de alta densidade são verdadeiros pilares na infraestrutura térmica da indústria moderna. A sua versatilidade e capacidade para fornecer calor de forma precisa e eficiente tornam-nas indispensáveis numa gama espantosamente ampla de setores. Na Heatecx Limited, temos sido testemunhas de como estas soluções transformam processos, melhoram a qualidade e otimizam a eficiência nas aplicações mais exigentes.

Indústria do Plástico e Borracha: Modelação com Precisão

Na indústria do plástico, as resistencias de cartucho de alta densidade são fundamentais. São utilizadas extensivamente em:

• Bocais de Injeção e Canais Quentes:​ Para manter a temperatura precisa do polímero fundido, assegurando uma fluidez ótima e evitando a solidificação prematura. Isto é vital para a qualidade das peças moldadas por injeção e para evitar defeitos. A otimização da injeção de plásticos depende diretamente de um controlo térmico rigoroso.
• Moldes de Injeção e Compressão:​ Fornecem o calor necessário para manter a temperatura do molde, o que é crucial para a cura uniforme dos plásticos e para reduzir os tempos de ciclo. O aquecimento de moldes de injeção é uma aplicação primária.
• Extrusoras:​ Aquecem os cilindros das extrusoras para fundir e plastificar o material antes de ser extrudido. A uniformidade da temperatura ao longo do cilindro é essencial para a qualidade do produto extrudido. A extrusão de plásticos beneficia enormemente da precisão destas resistencias.
• Máquinas de Termoformação:​ Aquecem as folhas de plástico à temperatura adequada para que possam ser moldadas. A distribuição uniforme do calor é fundamental para evitar pontos frios ou quentes que possam afetar a forma final.

Indústria da Embalagem: Selagem e Proteção

O setor da embalagem depende em grande medida da aplicação precisa de calor para selar, cortar e formar materiais. As resistencias de cartucho de alta densidade são componentes críticos em:

• Máquinas de Selagem Térmica:​ Fornecem o calor necessário para selar sacos, filmes e outros materiais de embalagem, garantindo um fecho hermético e a proteção do produto. A eficiência na selagem de embalagens é diretamente proporcional à qualidade do elemento aquecedor.
• Lâminas Quentes e Ferramentas de Corte:​ São integradas em ferramentas que cortam e selam simultaneamente materiais plásticos, como na fabricação de sacos ou na embalagem retrátil. A precisão no corte e selagem é vital para a estética e funcionalidade da embalagem.
• Aplicadores de Adesivos Hot-Melt:​ Aquecem os adesivos à temperatura de aplicação correta para assegurar uma união forte e rápida.

Indústria Automóvel: Inovação e Segurança

Com a crescente eletrificação e a procura de componentes de alto desempenho, a indústria automóvel utiliza resistencias de cartucho em diversas aplicações:

• Fabrico de Componentes:​ Para a cura de adesivos na montagem de interiores, o aquecimento de ferramentas para a moldagem de peças plásticas ou compostas, e o tratamento térmico localizado de metais. A fabricação de componentes automóveis requer soluções térmicas robustas.
• Aquecimento de Fluidos:​ Em sistemas de fluidos de veículos elétricos ou híbridos, onde é necessário manter a temperatura de óleos, refrigerantes ou fluidos de transmissão para otimizar o desempenho e a eficiência. A gestão térmica em veículos elétricos é uma área em crescimento.
• Sensores e Sistemas de Escape:​ Para aquecer sensores de oxigénio ou catalisadores, assegurando o seu funcionamento ótimo desde a partida a frio e reduzindo as emissões.

Indústria Médica e Farmacêutica: Esterilização e Precisão Analítica

A esterilidade e a precisão são inegociáveis nos setores médico e farmacêutico. As resistencias de cartucho de alta densidade são essenciais em:

• Equipamentos de Esterilização:​ Autoclaves e esterilizadores de ar quente utilizam estas resistencias para alcançar e manter as temperaturas necessárias para eliminar micro-organismos. A esterilização de equipamentos médicos é uma aplicação crítica.
• Aquecimento de Soluções e Amostras:​ Em laboratórios, para aquecer soluções químicas, reagentes ou amostras biológicas a temperaturas controladas para análise ou processos de cultivo. A precisão no aquecimento de laboratório é fundamental.
• Dispositivos Médicos:​ Integradas em equipamentos de diálise, ventiladores ou dispositivos de diagnóstico que requerem aquecimento localizado e fiável. Os dispositivos médicos beneficiam do seu tamanho compacto e fiabilidade.

Indústria Alimentar e de Bebidas: Processamento Higiénico

A segurança alimentar e a eficiência no processamento são chave nesta indústria. As resistencias de cartucho contribuem para:

• Equipamentos de Processamento de Alimentos:​ Para aquecer tanques, tubagens e superfícies em processos de cozedura, pasteurização, secagem ou manutenção de temperatura de produtos. A segurança alimentar é reforçada com um controlo térmico adequado.
• Máquinas de Envase:​ Semelhante à indústria da embalagem em geral, para selar embalagens de alimentos e bebidas, garantindo a frescura e o prazo de validade do produto.

Outras Aplicações e Setores

A versatilidade das resistencias de cartucho de alta densidade estende-se a muitos outros campos:

• Aquecimento de Placas e Matrizes:​ Na fabricação de calçado, na indústria têxtil e na carpintaria para processos de laminação, prensagem e secagem.
• Equipamentos de Impressão:​ Para a secagem de tintas e a cura de revestimentos.
• Indústria Aeroespacial:​ No aquecimento de componentes críticos e na cura de materiais compósitos.
• Laboratórios e Equipamentos de Investigação:​ Para uma ampla gama de experiências e processos que requerem aquecimento controlado.

Matérias-Primas para a Fabricação das Resistencias de Cartucho de Alta Densidade

A excelência de uma resistencia de cartucho de alta densidade reside intrinsecamente na seleção e processamento das suas matérias-primas para resistencias de cartucho. Cada componente é escolhido pelas suas propriedades únicas que, em conjunto, permitem a geração eficiente de calor, a transferência térmica ótima, o isolamento elétrico seguro e uma durabilidade excecional em ambientes industriais severos. Na Heatecx Limited, a nossa profunda compreensão da metalurgia e da ciência dos materiais é a pedra angular da nossa capacidade para fabricar aquecedores de cartucho de alta potência que superam as expectativas.

O Coração Aquecedor: Ligas de Níquel-Crómio (Nicromo)

O fio resistivo é o componente ativo que converte energia elétrica em calor. Para as resistencias de cartucho de alta densidade, a escolha predominante é o Nicromo, especificamente a liga Nicromo 80/20 (80% Níquel, 20% Crómio). Esta liga é insubstituível por várias razões críticas:

• Alta Resistividade Elétrica:​ O Nicromo 80/20 possui uma resistividade elétrica significativamente alta (aproximadamente 1.09 Ω mm²/m a 20°C), o que significa que gera uma quantidade considerável de calor (por Efeito Joule) com um comprimento de fio relativamente curto. Isto é fundamental para o design compacto das resistencias de cartucho de alta densidade.
• Excelente Resistência à Oxidação a Altas Temperaturas:​ O crómio na liga forma uma camada de óxido de crómio (Cr₂O₃) estável e aderente na superfície do fio quando exposto a altas temperaturas. Esta camada passiva protege o fio de uma oxidação posterior, o que é vital para a longevidade da resistencia, uma vez que opera em intervalos de temperatura até 1200°C (2192°F). Sem esta proteção, o fio degradar-se-ia rapidamente, perdendo as suas propriedades resistivas e falhando prematuramente.
• Baixo Coeficiente de Temperatura de Resistência (TCR):​ O TCR do Nicromo 80/20 é relativamente baixo, o que significa que a sua resistência elétrica não varia drasticamente com as mudanças de temperatura. Isto assegura uma saída de potência mais estável e previsível ao longo do seu intervalo operacional, crucial para o controlo preciso da temperatura em aplicações industriais.
• Boas Propriedades Mecânicas:​ Mantém uma resistência à tração adequada a altas temperaturas, o que permite ao fio suportar as tensões mecânicas durante o enrolamento e a compactação sem partir. A sua ductilidade facilita o processo de enrolamento preciso.
• Não Magnético:​ Ao contrário de outras ligas, o Nicromo 80/20 é não magnético, o que pode ser uma vantagem em certas aplicações sensíveis a campos magnéticos.

A qualidade do fio de Nicromo, incluindo o seu diâmetro uniforme e composição precisa, é monitorizada rigorosamente para assegurar que cada bobina aquecedora cumpra as especificações de potência e vida útil esperadas.

A Bainha Protetora: Aço Inoxidável e Liga de Níquel (Incoloy)

A bainha exterior da resistencia de cartucho é a primeira linha de defesa contra o ambiente operativo. Deve ser robusta, resistente à corrosão e capaz de suportar altas temperaturas. As opções mais comuns são o aço inoxidável e as ligas de níquel, como o Incoloy.

Aço Inoxidável (Graus 304 e 316)

• Aço Inoxidável 304:​ É a opção padrão e mais económica para muitas aplicações. Oferece uma boa resistência à corrosão em ambientes moderados e pode suportar temperaturas até aproximadamente 700°C (1292°F). A sua composição principal inclui crómio e níquel, o que lhe confere resistência à oxidação. É adequado para aplicações onde a corrosão não é extremamente agressiva e as temperaturas não excedem o seu limite superior de serviço contínuo.
• Aço Inoxidável 316:​ Contém molibdénio, o que lhe confere uma resistência superior à corrosão, especialmente contra cloretos e ácidos. É a escolha preferida para ambientes mais corrosivos ou onde se requer uma maior resistência à picagem. Pode operar a temperaturas semelhantes ao 304, mas a sua resistência química torna-o inestimável em indústrias como a alimentar, farmacêutica ou química. A resistência à corrosão em resistencias é um fator chave para a longevidade.

Ligas de Níquel (Incoloy 800, 800H, 800HT)

Para as aplicações mais exigentes, onde as temperaturas são extremamente altas ou os ambientes são altamente corrosivos, recorre-se às ligas de níquel-ferro-crómio da família Incoloy.

• Incoloy 800:​ Esta liga oferece uma excelente resistência à oxidação, carburação e nitretação, assim como uma boa resistência à corrosão aquosa. É ideal para temperaturas elevadas onde os aços inoxidáveis padrão começariam a degradar-se. O seu alto teor de níquel e crómio proporciona-lhe uma estabilidade estrutural superior a altas temperaturas. É uma liga de alta temperatura para resistencias.
• Incoloy 800H:​ É uma versão do Incoloy 800 com um controlo mais estrito do teor de carbono (0.05-0.10%) e um tratamento térmico específico para otimizar as suas propriedades de fluência e rutura por tensão a temperaturas superiores a 600°C (1112°F). Isto torna-o ideal para aplicações de aquecimento contínuo a temperaturas muito altas onde a estabilidade mecânica é crítica.
• Incoloy 800HT:​ Uma variante do 800H com adições controladas de titânio e alumínio (0.85-1.20%). Estas adições permitem uma maior resistência à fluência e à rutura por tensão a temperaturas ainda mais elevadas, até 815°C (1500°F) e além. O Incoloy 800HT é a escolha premium para as resistencias de cartucho de ultra alta densidade que operam nos limites superiores de temperatura e carga. A resistência à fluência em aquecedores é um fator diferenciador.

A escolha da bainha metálica é uma decisão crítica de engenharia que depende da temperatura máxima de operação, do ambiente corrosivo, da pressão e das tensões mecânicas a que a resistencia estará exposta. A Heatecx Limited aconselha os seus clientes a selecionar a bainha mais adequada, garantindo a máxima vida útil e desempenho.

O Isolante Mágico: Óxido de Magnésio (MgO)

O óxido de magnésio (MgO) é, talvez, o material mais subestimado, mas fundamental na construção de uma resistencia de cartucho de alta densidade. A sua função é dupla e crítica:

• Isolante Elétrico Excecional:​ O MgO de alta pureza é um excelente isolante elétrico, o que previne curto-circuitos entre o fio resistivo e a bainha metálica, mesmo a altas temperaturas. A sua rigidez dielétrica é vital para a segurança operacional da resistencia.
• Condutor Térmico Eficiente:​ Apesar de ser um isolante elétrico, o MgO é um muito bom condutor térmico. Isto permite que o calor gerado pelo fio de Nicromo se transfira de maneira eficiente e uniforme para a bainha exterior, e daí para o objeto a aquecer. A condutividade térmica do MgO aumenta com a temperatura e, crucialmente, com a sua densidade de compactação.

A pureza do MgO é de suma importância. As impurezas podem reduzir a sua capacidade isolante e condutora, e podem reagir a altas temperaturas, comprometendo a integridade da resistencia. Na Heatecx Limited, utilizamos MgO de grau premium, com uma pureza superior a 97%, para assegurar um desempenho ótimo. A densidade de compactação do MgO é outro fator crítico. Um MgO mais denso significa:

• Melhor Transferência de Calor:​ Menos bolsas de ar, o que reduz a resistência térmica interna.
• Maior Rigidez Dielétrica:​ Maior resistência à passagem de corrente elétrica.
• Maior Estabilidade Mecânica:​ O MgO compactado suporta melhor as vibrações e os choques térmicos, mantendo o fio resistivo na sua posição.

O processo de compactação do MgO é uma das etapas mais críticas na fabricação de resistencias de alta densidade, e consegue-se através de maquinaria especializada que garante uma densidade uniforme e ótima em todo o comprimento do cartucho.

Terminais e Selos: A Conexão Segura

Os pinos terminais e os selos são os pontos de conexão elétrica e a barreira final contra a contaminação externa.

• Pinos Terminais:​ Fabricados tipicamente de níquel puro ou aço inoxidável, devem ter uma excelente condutividade elétrica e resistência à corrosão. O seu design assegura uma conexão segura e de baixa resistência com a cablagem externa. A conexão elétrica de resistencias deve ser robusta.
• Selos:​ A função principal do selo é proteger o MgO higroscópico da humidade ambiental e proporcionar isolamento elétrico adicional. Os materiais comuns incluem:
  • Tampões Cerâmicos:​ Oferecem excelente isolamento elétrico e resistência a altas temperaturas. São comuns nas extremidades das resistencias.
  • Mica:​ Utilizada em algumas configurações para isolamento adicional ou como suporte.
  • Epóxi ou Silicone:​ Para selos de baixa a média temperatura, fornecendo uma barreira contra a humidade e os contaminantes ambientais. No entanto, não são adequados para as zonas de maior temperatura da resistencia.

A qualidade do selado é vital para prevenir a absorção de humidade pelo MgO, o que degradaria a sua capacidade isolante e poderia provocar falhas prematuras da resistencia. Um selado de cabeçal de resistencia efetivo é um indicador de qualidade.

A combinação sinérgica destes materiais, cuidadosamente selecionados e processados, é o que permite às resistencias de cartucho de alta densidade da Heatecx Limited operar de maneira fiável e eficiente nas condições mais exigentes, proporcionando um desempenho térmico superior e uma vida útil prolongada.

Engenharia de Design: A Precisão por Detrás de Cada Watt

O design de uma resistencia de cartucho de alta densidade é uma arte e uma ciência que requer uma compreensão profunda da termodinâmica, da metalurgia e da engenharia elétrica. Não se trata apenas de gerar calor, mas de o fazer de maneira controlada, eficiente e segura, adaptando-se às exigências específicas de cada aplicação industrial. Na Heatecx Limited, a nossa equipa de engenharia dedica-se a otimizar cada parâmetro de design para oferecer soluções de aquecimento industrial de precisão que maximizem o desempenho e a vida útil.

A Importância Crítica do Design

Um design deficiente numa resistencia de cartucho pode levar a uma série de problemas, desde um aquecimento ineficiente e um consumo excessivo de energia até falhas prematuras do componente, danos no equipamento ou mesmo riscos de segurança. Pelo contrário, um design otimizado garante:

• Transferência de Calor Eficiente:​ Assegura que a energia térmica gerada se transfira de maneira eficaz para o processo ou material desejado.
• Vida Útil Prolongada:​ Minimiza o stress térmico e mecânico nos componentes internos, prolongando a durabilidade da resistencia.
• Desempenho Consistente:​ Mantém uma temperatura estável e uniforme, crucial para a qualidade do produto final em muitos processos.
• Segurança Operacional:​ Previne o sobreaquecimento localizado e outros riscos associados a um controlo térmico inadequado.
• Eficiência Energética:​ Reduz o consumo de energia ao otimizar a conversão e transferência de calor.

Cálculos de Potência: Determinando a Energia Térmica Necessária

O primeiro passo no design de qualquer aquecedor de cartucho de alta potência é determinar a potência (watts) necessária para alcançar e manter a temperatura desejada na aplicação. Este cálculo é complexo e deve considerar múltiplos fatores:

Fatores-Chave no Cálculo de Potência

• Massa do Material a Aquecer:​ A quantidade de material (metal, plástico, líquido, etc.) que precisa de ser aquecido. Quanto maior a massa, mais energia será necessária.
• Calor Específico do Material (Cp):​ A quantidade de energia necessária para elevar a temperatura de uma unidade de massa de um material em um grau. Cada material tem um calor específico diferente.
• Variação de Temperatura (ΔT):​ A diferença entre a temperatura inicial e a temperatura final desejada do material.
• Tempo de Aquecimento Desejado:​ O tempo em que se espera que o material alcance a temperatura alvo. Um tempo de aquecimento mais rápido requererá uma potência maior.
• Perdas de Calor:​ O calor que se dissipa para o ambiente através da condução, convecção e radiação a partir da superfície do equipamento. Estas perdas podem ser significativas e devem ser estimadas com precisão. A eficiência térmica do sistema é crucial.
• Temperatura de Operação:​ A temperatura à qual a resistencia operará continuamente. As propriedades dos materiais mudam com a temperatura.
• Fluxo de Material (para líquidos/gases):​ Se se aquece um fluido em movimento, deve-se considerar a vazão e as propriedades do fluido.

Fórmulas Básicas para o Cálculo de Potência

A potência inicial requerida para elevar a temperatura de um sólido pode estimar-se com a fórmula:

P (watts) = [Massa (kg) * Calor Específico (J/kg°C) * ΔT (°C)] / [Tempo (segundos) * Eficiência]

Para manter a temperatura uma vez alcançada, a potência requerida é principalmente para compensar as perdas de calor para o ambiente. É crucial adicionar um fator de segurança (tipicamente 1.25 a 1.5) à potência calculada para assegurar que a resistencia tenha capacidade suficiente para lidar com variações e arranques a frio. A otimização da potência de aquecimento é um serviço chave da Heatecx Limited.

Densidade de Watts (Watt Density): O Parâmetro Crítico de Desempenho

A densidade de watts (W/cm² ou W/in²) é o fator mais importante que determina a vida útil e o desempenho de uma resistencia de cartucho de alta densidade. Define-se como a potência gerada por unidade de superfície da resistencia. Uma alta densidade de watts permite um aquecimento rápido e eficiente, mas também implica temperaturas internas mais altas e maior stress nos materiais.

Implicações da Densidade de Watts

• Vida Útil:​ Uma densidade de watts excessivamente alta para uma aplicação dada pode provocar um sobreaquecimento interno, degradação do fio resistivo e do MgO, e uma falha prematura. Por outro lado, uma densidade de watts demasiado baixa pode resultar num aquecimento lento e ineficiente.
• Transferência de Calor:​ Para uma transferência de calor ótima, a densidade de watts deve ser compatível com a capacidade do material a aquecer para absorver esse calor. Se a resistencia gerar calor mais rápido do que o material pode dissipar, ocorrerá um sobreaquecimento.
• Materiais:​ A máxima densidade de watts que uma resistencia pode suportar depende diretamente dos materiais da bainha (aço inoxidável, Incoloy), da qualidade do MgO e da temperatura de operação. As ligas de Incoloy, por exemplo, permitem densidades de watts significativamente mais altas do que o aço inoxidável padrão.

Tolerâncias de Ajuste: A Chave para uma Transferência Térmica Ótima

A tolerância de ajuste entre o diâmetro exterior da resistencia de cartucho e o diâmetro interior do orifício onde se insere é um fator crítico para a eficiência da transferência de calor e a vida útil da resistencia. Um ajuste inadequado pode ter consequências graves.

A Importância do Ajuste Apertado

• Condução de Calor:​ A transferência de calor desde a superfície da resistencia para o bloco metálico produz-se principalmente por condução. Para que esta condução seja eficiente, deve haver um contacto íntimo entre ambas as superfícies. Um espaço de ar, por pequeno que seja, atua como um isolante térmico, impedindo a transferência de calor e provocando que a resistencia se sobreaqueça internamente.
• Prevenção de Pontos Quentes:​ Um ajuste folgado pode criar pontos quentes localizados na resistencia, onde o calor não se dissipa adequadamente, levando à degradação do fio resistivo e do MgO, e a uma falha prematura.
• Vida Útil:​ Um ajuste apertado e uniforme assegura que o calor se dissipe de maneira eficiente, mantendo a temperatura interna da resistencia dentro de limites seguros e prolongando significativamente a sua vida útil. Uma transferência térmica eficiente é sinónimo de durabilidade.

Tolerâncias Recomendadas

Para resistencias de cartucho de alta densidade, recomenda-se uma tolerância de ajuste muito apertada, tipicamente entre 0.025 mm e 0.075 mm (0.001″ a 0.003″) de folga entre o diâmetro do aquecedor e o diâmetro do orifício. Quanto mais apertado for o ajuste, melhor será a transferência de calor. No entanto, um ajuste excessivamente apertado pode dificultar a inserção e extração da resistencia, e causar danos mecânicos. A precisão no maquinado de orifícios é tão importante quanto a precisão na fabricação da resistencia.

Gestão da Expansão Térmica: Um Desafio de Engenharia

Todos os materiais se expandem quando aquecidos e contraem quando arrefecidos. No design de resistencias de cartucho de alta densidade, a expansão térmica é um fenómeno que deve ser cuidadosamente gerido para evitar problemas.

• Stress Mecânico:​ A bainha metálica da resistencia expandir-se-á quando aquecida. Se o orifício no bloco metálico não se expandir à mesma velocidade ou na mesma medida, podem gerar-se tensões mecânicas significativas na resistencia, o que pode levar a deformações ou falhas.
• Dificuldade de Extração:​ Se a resistencia se expandir mais do que o orifício, pode ficar “presa”, dificultando ou impossibilitando a sua extração para manutenção ou substituição.
• Perda de Contacto:​ Em ciclos de aquecimento e arrefecimento repetidos, a expansão e contração diferenciais podem levar a uma perda de contacto entre a resistencia e a parede do orifício, o que reduz a eficiência da transferência de calor.

Estratégias de Gestão

• Seleção de Materiais:​ Escolher materiais para a bainha e o bloco a aquecer com coeficientes de expansão térmica compatíveis pode mitigar este problema.
• Design de Tolerâncias:​ As tolerâncias de ajuste são desenhadas tendo em conta a expansão térmica esperada à temperatura de operação. Muitas vezes, procura-se um ajuste “de interferência” ou “de pressão” à temperatura ambiente que se converte num ajuste “deslizante” ou “ligeiro” à temperatura de operação.
• Lubrificantes Térmicos:​ A utilização de compostos térmicos ou graxas de alta temperatura pode preencher pequenos espaços de ar e melhorar a transferência de calor, para além de facilitar a inserção e extração. A gestão da expansão térmica em aquecedores é um aspecto avançado do design.

A fabricação de uma resistencia de cartucho de alta densidade é um testemunho da engenharia de precisão e da automação avançada. Cada etapa do processo está meticulosamente controlada para assegurar que o produto final não só cumpra, como supere os padrões de desempenho e durabilidade. Esta intrincada jornada transforma matérias-primas de alta qualidade em aquecedores de cartucho de alta potência capazes de operar nos ambientes industriais mais exigentes.

Maquinaria Especializada: A Coluna Vertebral da Produção

A eficiência e a qualidade na fabricação de resistencias de cartucho dependem em grande medida de maquinaria para fabricar resistencias de cartucho especializada. Cada equipamento está desenhado para realizar uma tarefa específica com a máxima precisão, contribuindo para a integridade e o desempenho do produto final. Na Heatecx Limited, investimos em tecnologia de ponta para garantir a excelência.

Máquina Enroladora de Fio Resistivo

• Função:​ Esta máquina é a encarregada de enrolar o fio de Nicromo (o elemento resistivo) em volta de um mandril cerâmico ou metálico para formar a bobina aquecedora. A precisão do enrolamento é crucial para a uniformidade da densidade de watts e a distribuição do calor ao longo da resistencia.
• Importância:​ Um enrolamento irregular pode criar pontos quentes ou frios, afetando a vida útil e o desempenho. As enroladoras modernas permitem controlar com exatidão o passo (distância entre espiras), a tensão do fio e o diâmetro do enrolamento, assegurando uma criação da bobina aquecedora consistente e de alta qualidade. Algumas máquinas podem realizar enrolamentos de passo variável para otimizar a distribuição de calor em zonas específicas.

Máquina de Enchimento de Óxido de Magnésio (MgO)

• Função:​ Após inserir a bobina no tubo metálico, esta máquina introduz e compacta o pó de óxido de magnésio (MgO) em volta da bobina. O processo de enchimento realiza-se de maneira controlada, muitas vezes com vibração, para assegurar que o MgO se assente uniformemente e sem vazios.
• Importância:​ A compactação do MgO é vital. Um enchimento deficiente ou uma compactação inadequada resultarão em bolsas de ar, que são isolantes térmicos e elétricos. Isto pode levar a um sobreaquecimento localizado do fio resistivo, falhas prematuras e uma transferência de calor ineficiente. As máquinas de enchimento avançadas garantem uma densificação do MgO ótima, crucial para o isolamento e condutividade térmica.

Máquina Compactadora (Laminadora ou Redutora)

• Função:​ Uma vez que o MgO tenha sido enchido e pré-compactado, a resistencia parcialmente montada passa através de uma máquina compactadora. Este equipamento reduz o diâmetro exterior do tubo metálico através de laminação ou estiramento a frio. Este processo aumenta drasticamente a densidade do MgO.
• Importância:​ A compactação final é um dos passos mais críticos. Um MgO mais denso melhora significativamente a rigidez dielétrica (isolamento elétrico) e a condutividade térmica. Além disso, assegura que a bobina fique firmemente ancorada dentro do MgO, protegendo-a de vibrações e choques térmicos. A integridade estrutural da resistencia e a sua capacidade para transferir calor eficientemente dependem em grande medida desta etapa.

Máquina de Soldadura (Opcional, mas Recomendada para Alta Densidade)

• Função:​ Para aplicações de alta densidade e longa vida útil, integra-se um módulo de soldadura (por exemplo, soldadura por resistência ou laser) para unir os pinos terminais diretamente ao fio de Nicromo. Isto cria uma conexão elétrica de muito baixa resistência e extremamente robusta.
• Importância:​ Uma conexão soldada é superior a uma conexão mecânica (engarrafada) em termos de fiabilidade elétrica e resistência à vibração e à expansão térmica. Melhora a conexão pino-bobina e reduz a probabilidade de falhas no ponto de conexão, que é uma causa comum de falha em resistencias de menor qualidade.

Equipamentos de Teste e Controlo de Qualidade

• Função:​ Incluem uma variedade de instrumentos para verificar as propriedades elétricas (resistência, isolamento, rigidez dielétrica), dimensionais e, em alguns casos, térmicas de cada resistencia. Isto pode incluir testadores de continuidade, megóhmetros, testadores de alta tensão (Hi-Pot) e câmaras termográficas.
• Importância:​ São essenciais para o controlo de qualidade de resistencias. Asseguram que cada unidade fabricada cumpra as especificações de design e os padrões de segurança antes de sair da fábrica. A rastreabilidade e a certificação de qualidade são fundamentais na indústria.

Passos Detalhados do Processo de Fabricação de Resistencias de Cartucho de Alta Densidade

O processo de fabricação é uma sequência otimizada de passos, cada um desenhado para contribuir para a criação de uma resistencia de cartucho de alta densidade de qualidade superior.

1. Corte e Preparação do Tubo Metálico:​ O tubo de aço inoxidável ou Incoloy corta-se ao comprimento requerido. As extremidades podem ser chanfradas ou preparadas para facilitar o selado posterior. Realiza-se uma limpeza exaustiva para eliminar qualquer contaminante.
2. Enrolamento do Fio Resistivo:​ O fio de Nicromo enrola-se com precisão na máquina enroladora, formando a espiral aquecedora. Presta-se especial atenção ao passo e à tensão para assegurar a uniformidade e a densidade de watts desejada. O comprimento do fio e o número de espiras calculam-se para alcançar a resistência elétrica e a potência específicas.
3. Inserção da Bobina no Tubo:​ A bobina pré-formada insere-se cuidadosamente dentro do tubo metálico. É crucial que a bobina fique centrada para assegurar uma distribuição uniforme do MgO e uma transferência de calor homogénea.
4. Enchimento e Pré-compactação do Óxido de Magnésio:​ O pó de MgO de alta pureza introduz-se no tubo, rodeando a bobina. Utiliza-se vibração para ajudar o pó a assentar e a pré-compactar, eliminando grandes bolsas de ar. Este passo inicial é vital para preparar a resistencia para a compactação final.
5. Redução do Diâmetro (Compactação Final):​ A resistencia passa através da máquina compactadora. Este processo reduz o diâmetro do tubo, comprimindo o MgO a uma densidade muito alta. Esta compactação é a que confere à resistencia a sua capacidade de alta densidade de watts, melhorando drasticamente o isolamento elétrico e a condutividade térmica. O controlo da velocidade e da pressão de compactação é fundamental para evitar danos internos.
6. Recozimento (Opcional):​ Em alguns casos, especialmente para resistencias de grande comprimento ou com bainhas de Incoloy, pode realizar-se um recozimento. Este tratamento térmico alivia as tensões internas criadas durante a compactação e melhora a ductilidade do tubo, o que pode ser benéfico para operações de curvatura posteriores ou para a vida útil geral.
7. Inserção e Soldadura de Pinos Terminais:​ Utilizando a Auto Pin Coil Assemble Machine, os pinos terminais inserem-se nas extremidades da resistencia. Se for necessário, realiza-se uma soldadura de alta qualidade entre o pino e o fio de Nicromo para assegurar uma conexão elétrica robusta e duradoura. Este passo é crítico para a conexão elétrica de resistencias.
8. Selado das Extremidades:​ Os tampões cerâmicos ou de mica colocam-se nas extremidades da resistencia para selar o MgO e proporcionar isolamento elétrico adicional. Podem aplicar-se selantes de alta temperatura (como epóxi ou silicone, se a temperatura o permitir) para proteger contra a humidade e os contaminantes ambientais. Um selado de cabeçal de resistencia efetivo é vital para a longevidade.
9. Testes de Controlo de Qualidade:​ Cada resistencia submete-se a uma série de testes rigorosos:
   • Teste de Resistência Elétrica:​ Verifica-se que a resistência do elemento aquecedor esteja dentro das tolerâncias especificadas.
   • Teste de Isolamento (Megóhmetro):​ Mede-se a resistência de isolamento entre o elemento aquecedor e a bainha metálica para assegurar que o MgO proporciona um isolamento elétrico adequado.
   • Teste de Alta Tensão (Hi-Pot):​ Aplica-se uma tensão significativamente mais alta do que a tensão de operação nominal para detetar qualquer fraqueza no isolamento dielétrico.
   • Inspeção Dimensional:​ Verificam-se as dimensões críticas (comprimento, diâmetro, comprimento dos pinos) para assegurar que a resistencia se ajuste corretamente à aplicação.
   • Inspeção Visual:​ Examina-se a resistencia em busca de defeitos superficiais, marcas ou danos.
10. Marca e Embalagem:​ As resistencias que passam todos os testes marcam-se com a informação relevante (potência, tensão, número de série, etc.) e embalam-se cuidadosamente para envio. A embalagem adequada protege as resistencias durante o transporte e armazenamento.

Este processo integral, apoiado pela experiência da Heatecx Limited e pela nossa avançada maquinaria para rebitagem de bobinas resistivas, garante que cada resistencia de cartucho de alta densidade que sai das nossas instalações é um produto de engenharia superior, pronto para oferecer um desempenho fiável e eficiente nas aplicações mais exigentes.

Controlo de Qualidade Rigoroso: Garantia de Desempenho e Fiabilidade

Na Heatecx Limited, o controlo de qualidade de resistencias não é apenas um passo final, mas uma filosofia integrada em cada etapa do processo de fabricação das nossas resistencias de cartucho de alta densidade. O nosso compromisso é entregar produtos que não só cumpram, como superem as expectativas de desempenho, durabilidade e segurança. Um programa de controlo de qualidade exaustivo é fundamental para assegurar a fiabilidade dos aquecedores de cartucho de alta potência nas aplicações industriais mais críticas.
