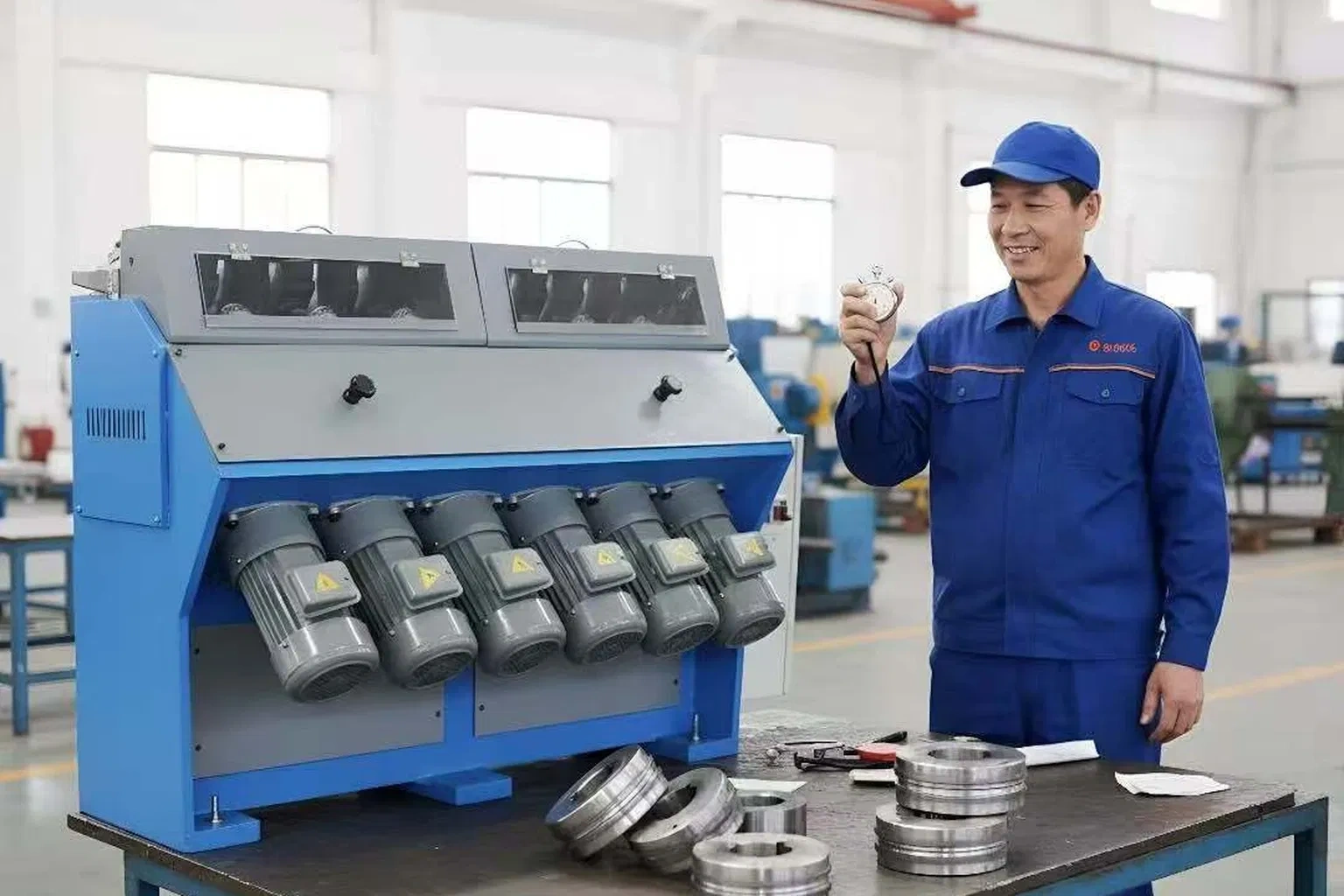

Duração da troca de rolos da Máquina Laminadora de Resistências

Na fabricação de resistências elétricas tubulares, a máquina laminadora ou redutora (também conhecida como rolling mill ou swaging machine) é o equipamento crítico que garante a compactação do Óxido de Magnésio (MgO) e a precisão do diâmetro final. No entanto, a eficiência desta máquina depende de uma manutenção rigorosa, sendo a troca de rolos ou moldes uma das operações mais determinantes para a continuidade da produção e a qualidade do produto.

Este artigo técnico, desenvolvido para a Heatecx Limited, detalha o procedimento operacional, os tempos estimados e os fatores que influenciam na otimização deste processo.

Propriedade Intelectual e Direitos Autorais (Heatecx Limited)

Este documento, “Otimização da Manutenção: Guia Técnico sobre a Troca de Rolos em Máquinas Laminadoras de Resistências Tubulares”, é propriedade intelectual exclusiva da Heatecx Limited. É estritamente proibida sua cópia, reprodução, distribuição ou multiplicação total ou parcial sem o consentimento expresso e por escrito da Heatecx Limited. Todos os direitos reservados.

1. Quando é Necessário Trocar os Rolos?

A troca de rolos não ocorre apenas por desgaste, mas também por mudanças na programação de produção. Os indicadores principais para intervir na máquina são:

1.Mudança de Especificação: Quando é necessário produzir uma resistência com um diâmetro final diferente.

2.Desgaste Superficial: Aparecimento de marcas, riscos ou perda da geometria circular no perfil do rolo, o que afeta a estética e a precisão dimensional da bainha.

3.Fadiga do Material: Após milhares de ciclos de compressão, os rolos podem apresentar microfissuras que comprometem a segurança operacional.

2. Procedimento Técnico: Passo a Passo

A troca de rolos é uma operação que requer precisão mecânica e cumprimento estrito das normas de segurança industrial (LOTO – Lockout/Tagout).

2.1. Preparação e Desmontagem

•Desconexão e Bloqueio: Desligar a máquina e bloquear as fontes de energia.

•Retirada de Guias: Desmontar as guias de entrada e saída que alinham o tubo durante o processo de laminação.

•Abertura do Cabeçote: Em máquinas de troca rápida, o sistema de bloqueio hidráulico ou mecânico é liberado para acessar o eixo dos rolos.

2.2. Substituição dos Rolos

•Extração: Os rolos usados e os espaçadores são removidos. É vital limpar os eixos e aplicar lubrificante de alta temperatura para facilitar a montagem das novas peças.

•Instalação: Os novos rolos são colocados, garantindo que a orientação do perfil seja a correta para o fluxo do material.

•Ajuste da Folga (Roll Gap): Este é o passo mais crítico. A distância entre os rolos deve ser ajustada utilizando calibres de precisão para garantir que a redução do diâmetro seja uniforme.

2.3. Calibração e Teste

•Pré-ajuste Online: É realizada uma rotação manual ou em baixa velocidade para verificar se não existem interferências mecânicas.

•Teste de Laminação: Uma peça de teste é processada para verificar o diâmetro final e a qualidade superficial antes de iniciar a produção em série.

3. Tempos Estimados: Quanto tempo leva o processo?

O tempo de inatividade (downtime) varia significativamente de acordo com a tecnologia da máquina e a experiência do pessoal técnico.

Tipo de Máquina	Tempo Estimado de Troca	Nível de Complexidade
Laminadora Convencional	60 – 120 minutos	Alta (Requer ajustes manuais e calibração fina).
Máquina de Troca Rápida (Quick Change)	10 – 20 minutos	Baixa (Sistemas de cartucho ou módulos pré-ajustados).
Swaging Machine (Rotativa)	2 – 5 minutos	Mínima (Troca de matrizes/insertos de inserção rápida).

Fatores que Afetam a Duração:

•Limpeza Prévia: O acúmulo de pó de MgO ou lubrificante velho pode duplicar o tempo de desmontagem.

•Disponibilidade de Ferramentas: O uso de ferramentas pneumáticas e calibres digitais reduz o tempo de ajuste em 30%.

•Estado dos Eixos: Eixos desgastados ou com rebarbas dificultam o deslizamento dos rolos, aumentando o risco de danos durante a instalação.

4. Recomendações para a Otimização

Para minimizar o impacto na produtividade, a Heatecx Limited recomenda implementar as seguintes estratégias:

1.Kits de Rolos Pré-montados: Manter módulos de rolos já montados em seus eixos para uma troca tipo “plug-and-play”.

2.Manutenção Preditiva: Inspecionar visualmente os rolos a cada 500 horas de operação para programar as trocas antes que ocorra uma falha de qualidade.

3.Capacitação Especializada: Um operador treinado pode reduzir os tempos de ajuste da folga (roll gap) em mais de 50%.

Aviso Técnico (Disclaimer)

As informações técnicas e os tempos de operação descritos neste guia representam estimativas baseadas em padrões industriais gerais. No entanto, a Heatecx Limited adverte que o procedimento exato e o tempo requerido podem variar significativamente dependendo do modelo específico da máquina laminadora, do estado de manutenção do equipamento, da complexidade da geometria dos rolos e da destreza do pessoal técnico. Este guia tem fins informativos e não substitui os manuais de operação do fabricante nem as normativas de segurança específicas de cada planta. A Heatecx Limited não se responsabiliza por danos ou acidentes derivados da aplicação incorreta destes procedimentos.
