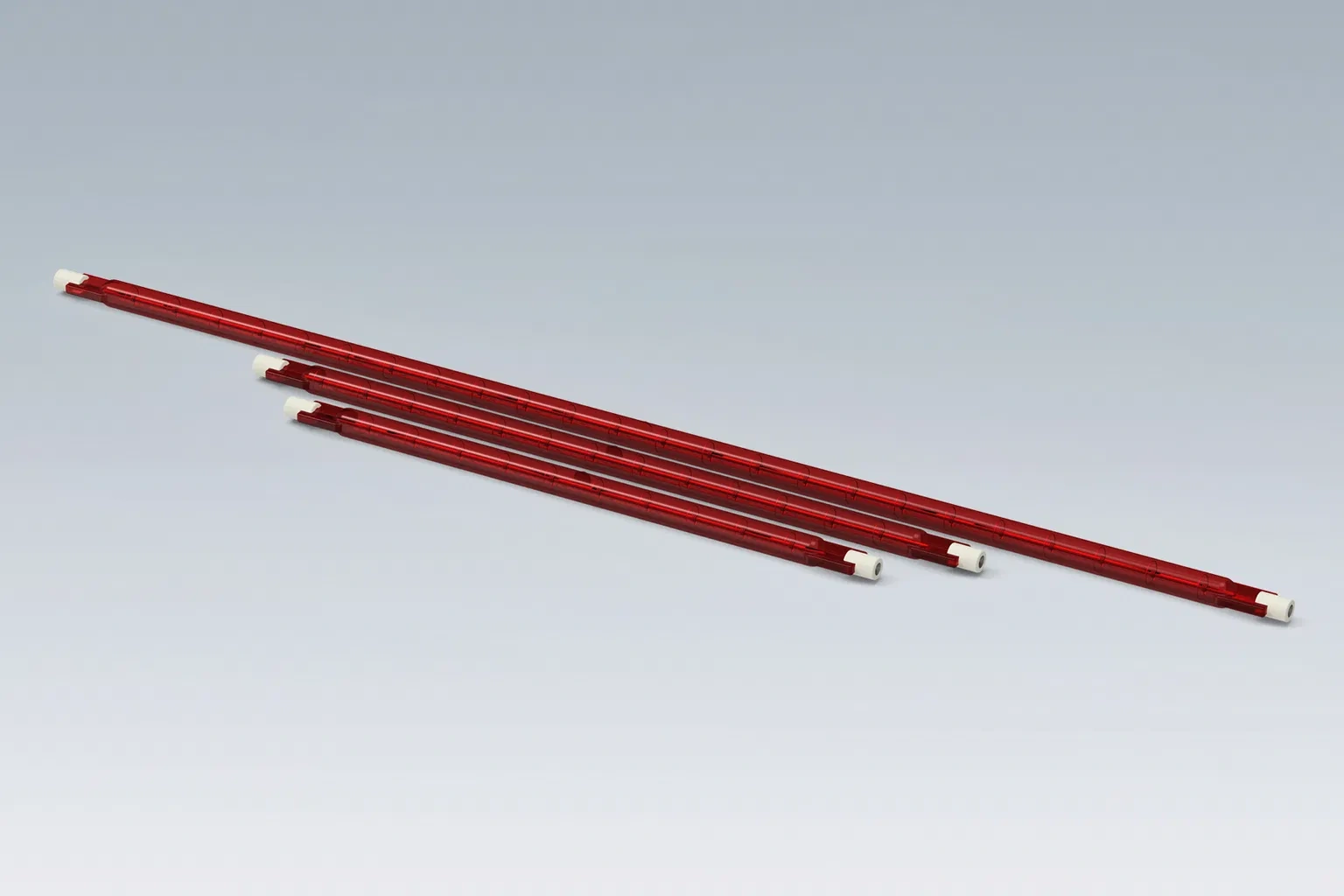

Quando um engenheiro de planta precisa substituir um emissor infravermelho que parou de render bem, a tentação quase sempre é pedir “o mesmo que tinha antes” sem se perguntar se aquela escolha original já era, desde o início, a correta. Isso acontece com mais frequência do que parece em linhas de secagem de tinta, termoformagem de plástico e cura de adesivos: uma resistência infravermelha de quartzo funciona, mas funciona mal — o ciclo demora mais do que deveria, o produto aquece de forma desigual, ou o tubo trinca a cada poucos meses sem que ninguém relacione o problema ao comprimento de onda do emissor. A causa quase nunca é a qualidade do quartzo. É que a energia infravermelha emitida não coincide com a banda de absorção do material que está sendo processado, e esse desalinhamento custa tempo de ciclo, consumo elétrico e vida útil do equipamento muito antes de o tubo se romper.

Como o Comprimento de Onda Determina Quanta Energia o Material Realmente Absorve

Toda resistência infravermelha de quartzo emite radiação eletromagnética, mas nem toda essa radiação se converte em calor útil dentro do produto que está sendo processado. Cada material tem uma curva de absorção espectral: uma faixa do espectro infravermelho onde absorve energia com eficiência, e outras faixas onde reflete ou deixa passar a radiação quase sem efeito. A água, por exemplo, absorve fortemente na faixa de onda média e longa (acima de aproximadamente 2,5 mícrons), razão pela qual processos de secagem aquosa — tintas base água, têxteis úmidos, alimentos com alto teor de umidade — respondem muito melhor a emissores de onda média do que aos de onda curta. Já os plásticos e revestimentos poliméricos têm bandas de absorção mais específicas ligadas às suas ligações químicas (C-H, C=O), o que explica por que um mesmo emissor de onda curta pode ser excelente para curar uma tinta pigmentada e, ao mesmo tempo, ineficiente para termoformar uma lâmina de PET, que absorve melhor em bandas mais longas. Quando o comprimento de onda não coincide com a banda de absorção do substrato, boa parte da energia é transmitida através do material ou refletida em sua superfície, e o sistema compensa essa ineficiência com mais tempo de exposição ou mais potência instalada — exatamente os dois custos que um bom dimensionamento de comprimento de onda evita desde o projeto.

A classificação técnica das resistências infravermelhas de quartzo distingue três bandas principais. As de onda curta, com filamento de tungstênio operando até 2200°C e emitindo entre 0,76 e 1,4 mícron, atingem potência máxima em menos de um segundo e penetram profundamente no material, o que as torna ideais para secagem de tintas de alta velocidade e termoformagem rápida onde o tempo de ciclo é crítico. As de onda média, com filamento de liga níquel-cromo trabalhando entre 1,4 e 3,0 mícrons, levam de 30 a 60 segundos para atingir regime, mas oferecem melhor equilíbrio entre penetração e absorção superficial para plásticos, água e têxteis — são, na prática, a banda mais versátil para processos industriais mistos. As de onda longa, por fim, entregam uma transferência de calor suave e homogênea, adequada para cura de revestimentos delicados e aquecimento de grandes superfícies onde um pico térmico localizado danificaria o acabamento. Escolher entre essas três não é uma questão de preferência, mas de fazer coincidir, com dados reais de absorção do material específico, a banda de emissão com a banda de captação — algo que na Heatecx resolvemos com testes de processo antes de definir a configuração final do emissor.

Densidade de Potência: O Segundo Fator que Ninguém Calcula a Tempo

Mesmo com o comprimento de onda correto, um dimensionamento de potência insuficiente produz os mesmos sintomas de uma má seleção espectral: ciclos longos, aquecimento desigual e sobrecarga térmica no emissor por operá-lo permanentemente perto do seu limite. A potência de uma resistência infravermelha de quartzo pode ser especificada de 100W a 10.000W conforme a configuração — tubo único, tubo duplo, com ou sem refletor integrado — e a escolha correta depende da massa térmica do produto, da velocidade da linha e da distância entre o emissor e a superfície a ser aquecida. Dobrar a distância entre o emissor e o alvo, por exemplo, não reduz a energia recebida pela metade: reduz conforme a lei do inverso do quadrado, o que na prática significa que pequenos ajustes de geometria no túnel de secagem ou na estação de cura têm um impacto desproporcional na eficiência real do sistema em comparação a simplesmente instalar mais potência.

Refletores: Direcionar a Energia em Vez de Desperdiçá-la

Uma resistência infravermelha de quartzo emite radiação em 360 graus ao redor do tubo, o que significa que, sem um refletor, cerca de metade da energia gerada é direcionada para a carcaça da máquina em vez do produto. Os refletores de ouro, aplicados como uma fina camada sobre a metade posterior do tubo, redirecionam até 95% dessa energia para o alvo e são a opção de maior eficiência, embora também a de maior custo. Os refletores cerâmicos brancos oferecem uma eficiência de reflexão próxima de 70% a um custo consideravelmente menor e com melhor tolerância ao acúmulo de sujeira em ambientes onde a limpeza frequente do tubo não é viável. As telas externas de aço ou alumínio polido, por sua vez, não substituem o refletor integrado, mas complementam o zoneamento do calor, direcionando a radiação para áreas específicas da linha de produção. A combinação correta de tipo de refletor e geometria de montagem costuma representar, em processos de alto volume, uma economia energética mais significativa do que qualquer melhoria incremental no próprio filamento.

Vantagens e Desvantagens da Tecnologia de Quartzo Frente a Outras Fontes Infravermelhas

Entre as vantagens mais decisivas das resistências infravermelhas de quartzo está a velocidade de resposta: as de onda curta atingem 100% da potência em menos de um segundo e interrompem a emissão de calor quase instantaneamente ao cortar a alimentação, o que permite ativá-las somente quando o produto está presente diante do emissor, gerando uma economia energética real ao eliminar o consumo durante tempos mortos de linha. Soma-se a isso a natureza limpa do aquecimento por radiação — sem movimento de ar nem partículas em suspensão — que as torna adequadas para salas limpas, processamento farmacêutico e aplicações alimentícias onde a contaminação cruzada é inaceitável, além de uma versatilidade de montagem que permite instalá-las em qualquer posição sem que a orientação afete seu desempenho. No entanto, a tecnologia de quartzo também tem limitações que convém ponderar antes de especificá-la: os tubos são mais frágeis contra impactos mecânicos e vibrações do que emissores metálicos ou cerâmicos, o contato direto com graxa ou impressões digitais durante o manuseio pode provocar desvitrificação do quartzo com o tempo (uma opacidade progressiva que reduz a transmissão infravermelha), e a vida útil nominal de 5.000 a 10.000 horas — mais curta nas variantes de onda curta devido à temperatura extrema do filamento de tungstênio — exige um plano de substituição mais frequente do que o de resistências cerâmicas equivalentes em aplicações de baixa exigência.

Erros Comuns na Seleção e Instalação

O erro mais custoso, e também o mais frequente, é selecionar o comprimento de onda a partir da aplicação genérica (“secagem de tinta”) em vez da curva de absorção real do substrato específico — o mesmo rótulo de processo pode exigir onda curta para uma tinta pigmentada de secagem rápida e onda média para um revestimento base água sobre o mesmo substrato. Bem próximo em frequência está o manuseio inadequado do tubo durante a instalação: tocar o quartzo com as mãos desprotegidas deposita gordura corporal que, ao ser aquecida repetidamente, catalisa a desvitrificação localizada e cria pontos de fragilidade que terminam em fratura térmica meses depois, muito antes de o emissor cumprir sua vida útil nominal. Também é comum subdimensionar a potência instalada para economizar no capex inicial e compensar depois alongando o tempo de ciclo, o que em volumes de produção altos acaba custando muito mais em eletricidade e throughput perdido do que a diferença de preço entre o emissor correto e o subdimensionado. Por fim, instalar o emissor sem refletor — ou com o tipo de refletor errado para o padrão de calor exigido pelo processo — desperdiça até metade da energia gerada e obriga a superdimensionar todo o sistema para compensar uma ineficiência que se resolve com uma peça de custo relativamente baixo.

Avanços Tecnológicos Recentes

O controle de potência por relés de estado sólido (SSR) se tornou o padrão para processos que exigem ciclos de liga/desliga de alta frequência, já que permite modular a potência entregue ao emissor sem o desgaste mecânico nem a oscilação térmica dos contatores eletromecânicos tradicionais, estendendo a vida útil do filamento ao evitar picos de partida a frio repetidos. Paralelamente, os revestimentos refletivos de ouro melhoraram sua aderência e resistência à abrasão térmica, reduzindo a degradação do refletor em ciclos intensivos de aquecimento e resfriamento que antes obrigavam a substituição completa do emissor antes mesmo de o filamento chegar ao fim de sua vida útil. Observa-se também uma adoção crescente de sistemas de zoneamento com controle independente por seção do túnel de secagem, conectados a plataformas de supervisão de planta sob esquemas de Indústria 4.0, permitindo ajustar a potência de cada zona em tempo real conforme a velocidade da linha e o tipo de produto que passa diante do emissor, em vez de operar o sistema completo em uma potência fixa calculada para o pior caso.

Quartzo vs. Infravermelho Cerâmico: Quando Cada Um Faz Sentido

A pergunta quartzo ou cerâmica surge com frequência em processos onde ambas as tecnologias poderiam se aplicar, e a resposta depende principalmente da velocidade de resposta exigida e da resistência mecânica do ambiente. O quartzo vence claramente em velocidade de liga/desliga e em penetração de onda curta, o que o torna preferível em linhas de alta cadência onde o produto passa diante do emissor em frações de segundo. Já os Emissores Infravermelhos Cerâmicos Curvos são mecanicamente mais robustos contra vibração e impactos e oferecem uma emissão de onda longa mais estável para processos de aquecimento sustentado e baixa cadência, como tratamento térmico de grandes superfícies ou aquecimento ambiental em galpões industriais. Em muitas linhas de produção mistas, a solução não é escolher uma tecnologia em detrimento da outra, mas combiná-las por zona de processo conforme o perfil térmico que cada etapa realmente exige.

Caso de Aplicação: Linha de Termoformagem de Embalagens Plásticas

Um fabricante de embalagens termoformadas enfrentava um gargalo recorrente: a etapa de pré-aquecimento da lâmina de PET antes da moldagem levava mais tempo do que a linha de corte e montagem conseguia absorver, gerando acúmulo de material semiprocessado e paradas intermitentes a jusante. O diagnóstico mostrou que o sistema infravermelho instalado usava emissores de onda curta selecionados por disponibilidade comercial, não por afinidade espectral com o PET, que absorve com maior eficiência na banda média. Ao reconfigurar o túnel com resistências infravermelhas de quartzo de onda média com refletor de ouro e zoneamento independente por setor, o tempo de pré-aquecimento caiu de forma mensurável sem aumentar a potência instalada, simplesmente porque uma proporção muito maior da energia emitida passou a ser absorvida pela lâmina em vez de ser transmitida através dela ou refletida em sua superfície.

Perguntas Frequentes

É possível misturar onda curta e onda média no mesmo túnel de secagem? Sim, e é uma prática comum em processos onde o produto passa por diferentes etapas térmicas: uma zona inicial de onda curta para elevar rapidamente a temperatura superficial, seguida de uma zona de onda média que favorece a penetração e a cura uniforme sem superaquecer a superfície já tratada.

A desvitrificação do quartzo é reversível com limpeza? Não. Uma vez que a sílica fundida perde sua transparência por desvitrificação — tipicamente por contato com graxa, sais ou abrasivos em alta temperatura — a opacidade é permanente e reduz definitivamente a transmissão infravermelha do tubo, por isso a prevenção por meio do manuseio adequado durante a instalação é a única defesa eficaz.

Qual controlador de temperatura é recomendado para processos com múltiplas zonas infravermelhas? Sistemas com controladores de temperatura de malha fechada permitem ajustar a potência de cada zona de forma independente em resposta à temperatura real do produto, em vez de operar com uma potência fixa calculada para o pior cenário de processo.
