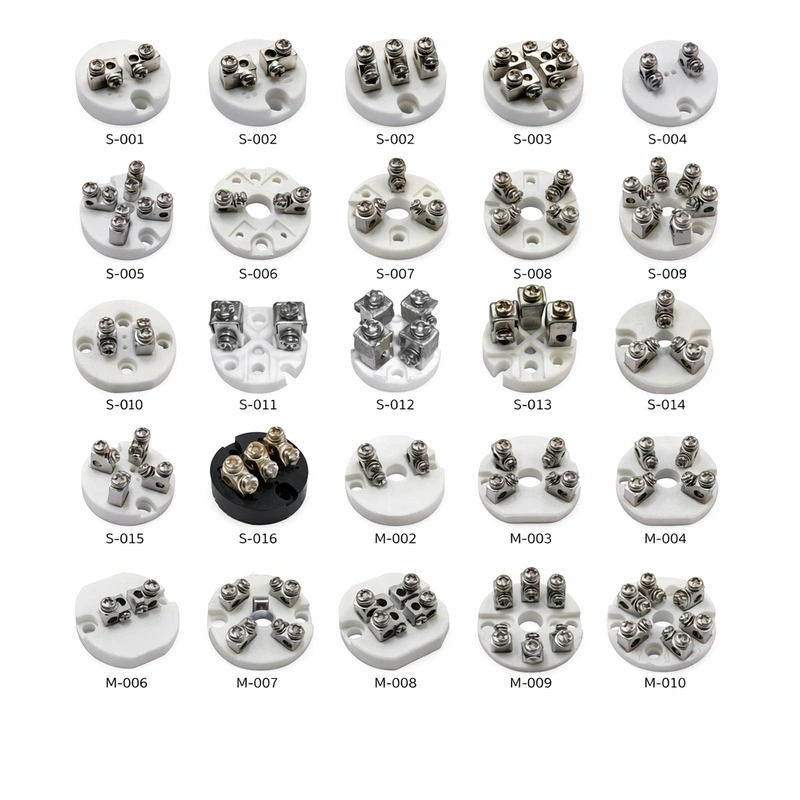

O bloco terminal, também conhecido como bloco cerâmico ou soquete de conexão, é um componente crítico projetado para facilitar a interconexão elétrica segura e estável entre os elementos sensores (RTD ou termopares) e os cabos de extensão ou transmissão. Estes blocos são tipicamente instalados dentro do cabeçote de conexão do sensor, atuando como o ponto de junção onde os sinais de milivolts (termopares) ou de resistência (RTD) são transferidos para o sistema de monitoramento. Fabricados com materiais isolantes de alta qualidade, como cerâmica técnica ou baquelite, estes acessórios para termopares são projetados para suportar condições térmicas extremas e proporcionar um isolamento elétrico superior, evitando curtos-circuitos ou interferências que poderiam comprometer a precisão da medição.
A construção de um bloco terminal cerâmico baseia-se geralmente em porcelana, esteatite ou alumina de alta densidade, materiais selecionados pela sua excepcional resistência ao choque térmico e pela sua capacidade de manter propriedades dielétricas constantes mesmo a temperaturas que superam os 1000 °C. Por outro lado, o bloco terminal de baquelite é uma alternativa robusta e econômica para aplicações de temperatura moderada, oferecendo uma excelente resistência mecânica e isolamento em ambientes industriais padrão. Estes blocos contam com terminais metálicos (latão niquelado, aço inoxidável ou ligas específicas) e parafusos de fixação que asseguram um contacto firme e de baixa resistência. O seu design modular permite configurações de 2, 3, 4 ou até 6 polos, adaptando-se a sensores simples, duplos ou configurações de RTD de vários fios.
Os blocos terminais são acessórios indispensáveis em praticamente qualquer sistema de medição de temperatura industrial. As suas aplicações principais incluem:
Montagem de Sensores Industriais: Utilizados como núcleo de conexão na fabricação de termopares tipo J, K, T, E, R, S e B, bem como em sensores RTD Pt100 e Pt1000.
Fornos e Processos Térmicos: Devido à sua alta resistência ao calor, os blocos cerâmicos são ideais para conexões dentro de fornos industriais, estufas de secagem e equipamentos de tratamento térmico.
Indústria Química e Petroquímica: Instalados dentro de cabeçotes de conexão para proteger as junções elétricas em processos que envolvem fluidos corrosivos ou temperaturas elevadas.
Maquinaria de Plásticos: Empregues em extrusoras e injetoras onde se requer uma conexão fiável e resistente às vibrações constantes.
Sistemas de Aquecimento Industrial: Conexão de resistencias elétricas e sensores de controle em caldeiras e sistemas de troca de calor.
Laboratórios de Testes: Facilitam a troca rápida e segura de sensores em bancadas de teste e equipamentos de calibração.
Características Principais:
Materiais de Alta Resistência: Corpo fabricado em cerâmica técnica (esteatita/porcelana) ou baquelite de alta densidade.
Terminais de Contacto Superiores: Parafusos e placas de conexão em latão niquelado ou aço inoxidável para prevenir a oxidação e assegurar uma condutividade ótima.
Design Multipolar: Disponíveis em configurações de 2, 3, 4 e 6 terminais para sensores simples ou duplos.
Resistência Térmica Extrema: Os modelos cerâmicos suportam temperaturas de operação contínua de até 800 °C - 1000 °C, enquanto os de baquelite são ideais até 150 °C - 200 °C.
Isolamento Dielétrico: Alta rigidez dielétrica para evitar fugas de corrente ou interferências em sinais de baixo nível (mV).
Vantagens:
Estabilidade do Sinal: Proporcionam uma conexão mecânica firme que minimiza a resistência de contacto, crucial para a precisão dos RTD e termopares.
Durabilidade em Ambientes Hostis: Resistentes à corrosão química, ao choque térmico e ao envelhecimento por calor.
Versatilidade de Montagem: Dimensões padronizadas que permitem a sua instalação na maioria dos cabeçotes de conexão (KNE, NAA, DAN, etc.).
Segurança Elétrica: O design dos terminais previne contactos acidentais e curtos-circuitos entre polos.
Fácil Manutenção: Permitem a desconexão e substituição rápida do sensor sem necessidade de ferramentas especiais complexas.
|
Especificação |
Bloco Terminal Cerâmico |
Bloco Terminal de Baquelite |
|---|---|---|
|
Material do Corpo |
Porcelana / Esteatita / Alumina |
Baquelite (Resina Fenólica) |
|
Temperatura Máxima |
800 °C - 1200 °C (conforme o grau) |
150 °C - 200 °C |
|
Número de Polos |
2, 3, 4, 6 terminais |
2, 3, 4 terminais |
|
Material dos Terminais |
Latão Niquelado / Aço Inoxidável |
Latão / Aço Zincado |
|
Tensão de Isolamento |
> 600 V AC |
> 400 V AC |
|
Resistência de Contacto |
< 0.01 Ω |
< 0.02 Ω |
|
Diâmetro Padrão |
33mm, 40mm, 45mm, 54mm |
33mm, 40mm |
|
Distância entre Centros |
19mm, 27mm, 33mm, 40mm |
33mm, 40mm |
|
Cor |
Branco / Creme |
Preto / Castanho |
|
Modelo |
Material |
Polos |
Diâmetro (mm) |
Aplicação Recomendada |
|---|---|---|---|---|
|
S0077-2P |
Cerâmico |
2 |
33 / 40 |
Termopares simples (J, K, T). |
|
S0077-3P |
Cerâmico |
3 |
40 / 45 |
Sensores RTD Pt100 de 3 fios. |
|
S0077-4P |
Cerâmico |
4 |
45 / 54 |
Termopares duplos ou RTD de 4 fios. |
|
S0077-6P |
Cerâmico |
6 |
54 |
Sensores duplos de alta complexidade. |
|
B-BAQ-2P |
Baquelite |
2 |
33 |
Conexões económicas de baixa temperatura. |
|
B-BAQ-3P |
Baquelite |
3 |
40 |
RTD padrão em ambientes não agressivos. |
|
TC-MINI |
Cerâmico |
2 |
20 / 25 |
Cabeçotes miniatura e espaços reduzidos. |
|
TC-HIGH-TEMP |
Alumina |
2 / 4 |
45 |
Processos de fundição e alta temperatura (>1000°C). |
Perguntas Frequentes
Um bloco terminal, também conhecido como bloco cerâmico ou soquete de conexão, é um componente isolante de alta engenharia projetado para realizar a interconexão elétrica entre um sensor de temperatura (como um termopar ou um RTD Pt100) e a fiação de instrumentação.
Este dispositivo é tipicamente instalado dentro do cabeçote de conexão e atua como o núcleo do sensor, permitindo uma transferência de sinal estável e segura. Os blocos terminais cerâmicos são preferidos na indústria pela sua excepcional resistência ao calor extremo (até 1000 °C) e pela sua alta rigidez dielétrica, o que evita curtos-circuitos e interferências. Por outro lado, os blocos de baquelite oferecem uma solução robusta e económica para aplicações de temperatura moderada, garantindo sempre uma fixação mecânica firme para os condutores.
