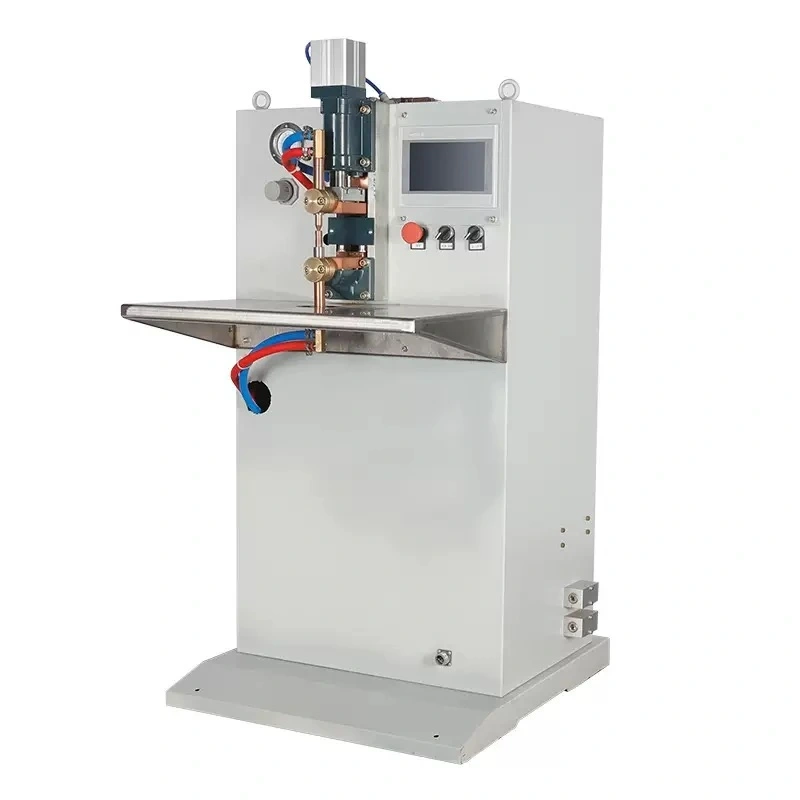

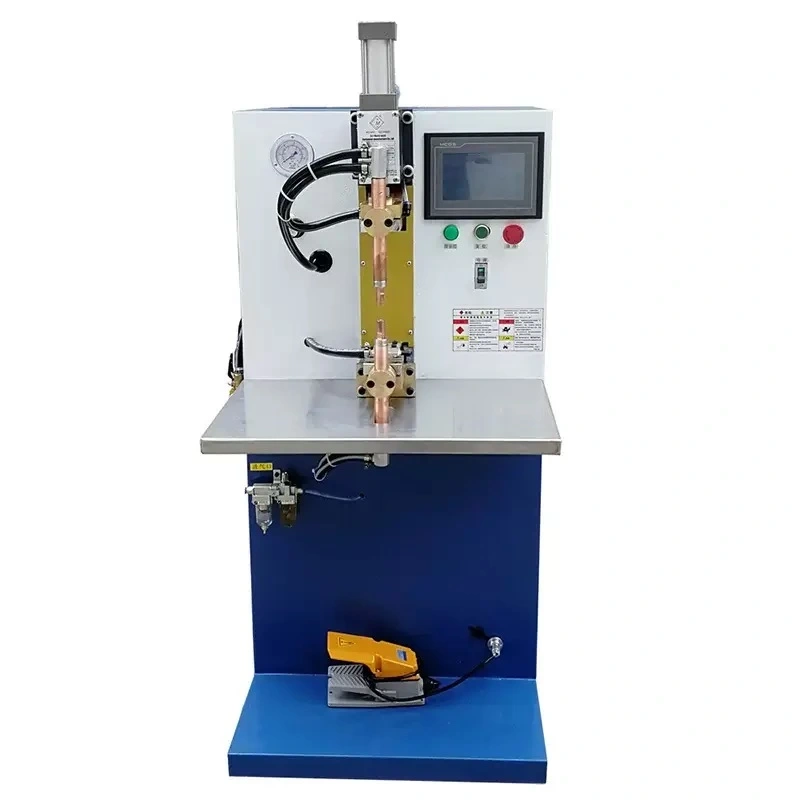

A Máquina de Soldadura por Pontos por Descarga Capacitiva SP-01 é uma solução de engenharia avançada projetada para processos de união metálica que exigem precisão extrema e um impacto térmico mínimo. Este equipamento utiliza tecnologia de armazenamento de energia em condensadores para liberar descargas instantâneas de alta intensidade, permitindo a fusão de materiais em áreas muito localizadas sem comprometer a integridade estrutural ou a estética da peça. Equipada com um sistema de controle integrado por microcomputador, a SP-01 oferece uma versatilidade operacional sem precedentes. O operador pode ajustar com precisão milimétrica parâmetros críticos como o tempo de prepressão, a descarga, a forjagem, o tempo de manutenção e a tensão de carga (ajustável de 50V a 400V com precisão de 1V). Este nível de controle, somado a circuitos projetados para evitar a magnetização do transformador e a perda de energia por calor, garante uma repetibilidade excepcional em cada ciclo de trabalho, tornando esta máquina um investimento rentável para linhas de produção de alta cadência.
A Máquina de Soldadura por Pontos por Descarga Capacitiva SP-01 é uma solução de engenharia avançada projetada para processos de união metálica que exigem precisão extrema e um impacto térmico mínimo. Este equipamento utiliza tecnologia de armazenamento de energia em condensadores para liberar descargas instantâneas de alta intensidade, permitindo a fusão de materiais em áreas muito localizadas sem comprometer a integridade estrutural ou a estética da peça.
Equipada com um sistema de controle integrado por microcomputador, a SP-01 oferece uma versatilidade operacional sem precedentes. O operador pode ajustar com precisão milimétrica parâmetros críticos como o tempo de prepressão, a descarga, a forjagem, o tempo de manutenção e a tensão de carga (ajustável de 50V a 400V com precisão de 1V). Este nível de controle, somado a circuitos projetados para evitar a magnetização do transformador e a perda de energia por calor, garante uma repetibilidade excepcional em cada ciclo de trabalho, tornando esta máquina um investimento rentável para linhas de produção de alta cadência.
A Soldadora por Pontos por Descarga Capacitiva SP-01 destaca-se no mercado industrial por sua capacidade de gerenciar a energia de forma eficiente e controlada. Ao contrário das máquinas de soldagem por corrente alternada convencionais, este sistema consome uma potência instantânea muito baixa da rede elétrica, mantendo um equilíbrio de carga entre fases e um fator de potência superior. Sua arquitetura interna, composta por um banco de condensadores de alta qualidade e um transformador de precisão, permite concentrar uma enorme quantidade de energia no ponto de soldagem em milissegundos, resultando em um acabamento superficial impecável e uma deformação térmica praticamente nula.
A versatilidade da soldadora por descarga capacitiva SP-01 a torna ideal para setores onde a condutividade térmica e elétrica dos materiais costumam apresentar desafios para outros métodos de soldagem.
Fabricação de Resistencias Elétricas: Uma das aplicações mais críticas e bem-sucedidas da SP-01 é a soldagem da bobina resistiva com o pino terminal. Este processo requer uma união elétrica perfeita e mecanicamente robusta sem danificar o delicado fio resistivo. A descarga instantânea da SP-01 garante que o calor não se propague pela bobina, preservando suas propriedades ôhmicas.
Indústria Eletrônica e Microeletrônica: Ideal para a soldagem de componentes de precisão, terminais de baterias e contatos de prata ou níquel.
Setor de Eletrodomésticos e Utensílios Domésticos: Amplamente utilizada na união de peças de aço inoxidável, alumínio e cobre em utensílios de cozinha e componentes internos de aparelhos domésticos.
Soldagem de Metais Não Ferrosos: Sua tecnologia é a preferida para trabalhar com ligas de cobre, prata, alumínio e níquel — materiais conhecidos por sua dificuldade de soldagem por métodos tradicionais.
A implementação da tecnologia de descarga capacitiva na SP-01 oferece benefícios diretos na qualidade do produto e na eficiência da planta:
|
Vantagem |
Descrição Técnica |
|---|---|
|
Qualidade Estética |
O tempo de soldagem extremamente curto minimiza a oxidação e a deformação, eliminando a necessidade de processos de acabamento posteriores. |
|
Eficiência Energética |
Por estar isolada da rede durante a descarga, a soldagem não é afetada por flutuações de tensão, reduzindo o consumo elétrico global. |
|
Durabilidade de Componentes |
Utiliza condensadores de grau industrial capazes de suportar mais de 200.000 ciclos de carga e descarga com total estabilidade. |
|
Versatilidade de Materiais |
Graças à possibilidade de troca de eletrodos, é adequada para uma ampla gama de metais: ferro, aço inoxidável, cobre, alumínio e mais. |
|
Segurança e Controle |
O sistema de realimentação de tensão assegura que cada descarga seja idêntica à anterior, mantendo a qualidade da soldagem constante. |
|
Parâmetro |
Especificação |
|---|---|
|
Modelo |
SP-01 Capacitor Discharge Spot Welder |
|
Capacidade Nominal |
5 KVA |
|
Tensão de Entrada |
380V (Trifásico) |
|
Fornecimento de Ar Requerido |
0.6 Mpa |
|
Faixa de Tensão de Descarga |
50V - 400V (Ajustável) |
|
Precisão de Ajuste |
1V |
|
Ciclos de Vida do Condensador |
> 200.000 descargas estáveis |
|
Sistema de Controle |
Microcomputador integrado com realimentação |
Para maximizar a produtividade, a SP-01 pode ser configurada como uma estação de soldagem automática (Automatic Welding Machine), projetada especificamente para a produção em massa de resistencias de cabeçote único:
Sistema de Alimentação Automática: Integração de um alimentador vibratório eletromagnético para o posicionamento preciso das peças.
Manipulador Pneumático de Precisão: Braço robótico composto por cilindros oscilantes que utilizam ventosas de vácuo para a sujeição e transporte das lâminas de soldagem até o ponto de trabalho exato.
Configuração de Eletrodos Sob Medida: Design de eletrodos específicos de acordo com a geometria da bobina resistiva ou do terminal a ser soldado, otimizando a área de contato e a transferência de energia.
Automação de Carga/Descarga: Embora o modelo padrão permita a operação manual, existem módulos para automatizar completamente o fluxo de peças, reduzindo os tempos de ciclo e aumentando a segurança do operador.
Sim, a SP-01 é totalmente integrável em sistemas automatizados. Oferecemos a opção de convertê-la em uma estação de soldagem rotativa automática, que inclui alimentadores vibratórios, manipuladores pneumáticos com sucção a vácuo e sistemas de controle sincronizados. Isso permite transformar uma operação manual em um processo de alta velocidade para a fabricação em massa de componentes como resistencias de cabeçote único ou terminais eletrônicos.
