Máquina de Dobrar Resistências Planas
Máquina de Dobrar Aquecedores Planos-1

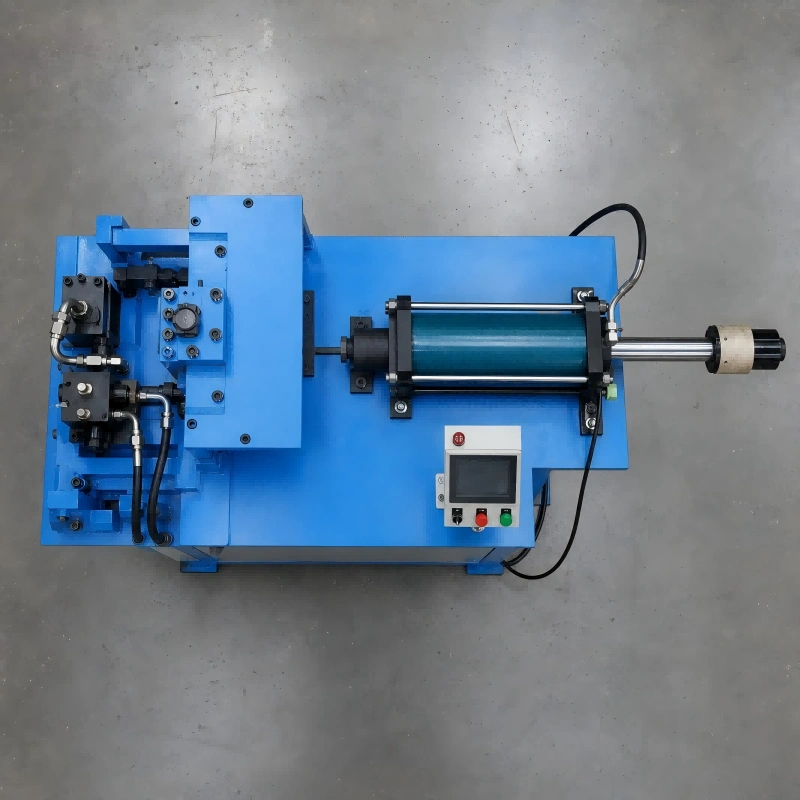

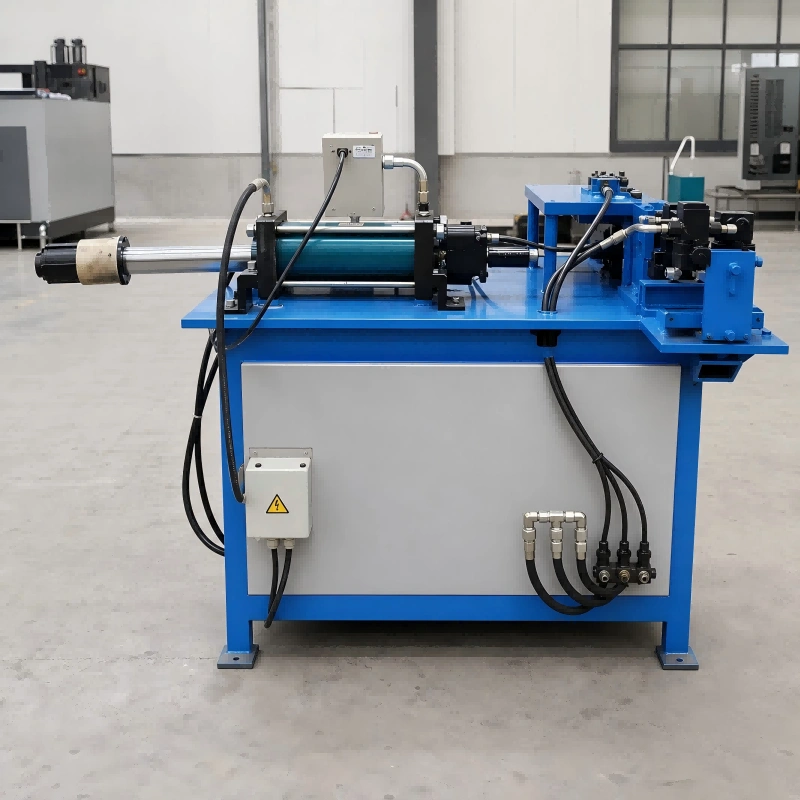

Máquina de Dobrar Resistências Planas HT-B4

A máquina de dobrar tubos planos é uma solução de engenharia avançada, especificamente projetada para atender às demandas de precisão na fabricação de resistências elétricas planas. Graças ao seu design robusto e versátil, esta máquina permite a formação de tubos com geometrias complexas, garantindo a integridade estrutural do componente térmico.

Entre em contato
A máquina de dobrar tubos planos é uma solução de engenharia avançada, especificamente projetada para atender às demandas de precisão na fabricação de resistências elétricas planas. Graças ao seu design robusto e versátil, esta máquina permite a formação de tubos com geometrias complexas, garantindo a integridade estrutural do componente térmico. A máquina de dobrar tubos planos foi desenvolvida para lidar com os desafios únicos apresentados por estruturas de tubos não circulares. Diferente das máquinas de dobra convencionais, este equipamento otimiza o raio de dobra para prevenir a deformação na seção transversal do tubo plano, um fator crítico para o desempenho de aquecedores elétricos industriais.
O sistema integra um software de controle intuitivo que permite gerenciar diferentes diâmetros e espessuras de parede. Dependendo da escala de produção e do tamanho do tubo, a máquina pode ser configurada com vários sistemas de potência, garantindo que cada processo de dobra de precisão atenda aos mais exigentes padrões de qualidade na indústria de aquecimento elétrico.
Investir em uma máquina de dobrar resistências planas oferece benefícios competitivos diretos para fabricantes de elementos de aquecimento:
  • Versatilidade de Transmissão: Adaptabilidade total através do uso de sistemas hidráulicos para trabalhos pesados ou motores com engrenagens para aplicações que exigem velocidade constante e controlada.
  • Alta Precisão de Ângulo: Garante repetibilidade excepcional nos ângulos de dobra, fundamental para a montagem de aquecedores em máquinas industriais e eletrodomésticos.
  • Proteção do Material: O design das matrizes de dobra minimiza o estresse mecânico no aço inoxidável ou cobre, prevenindo microfissuras que poderiam comprometer a vida útil do aquecedor.
  • Eficiência Operacional: Reduz significativamente os tempos de ciclo e o desperdício de material, otimizando o custo por unidade produzida.

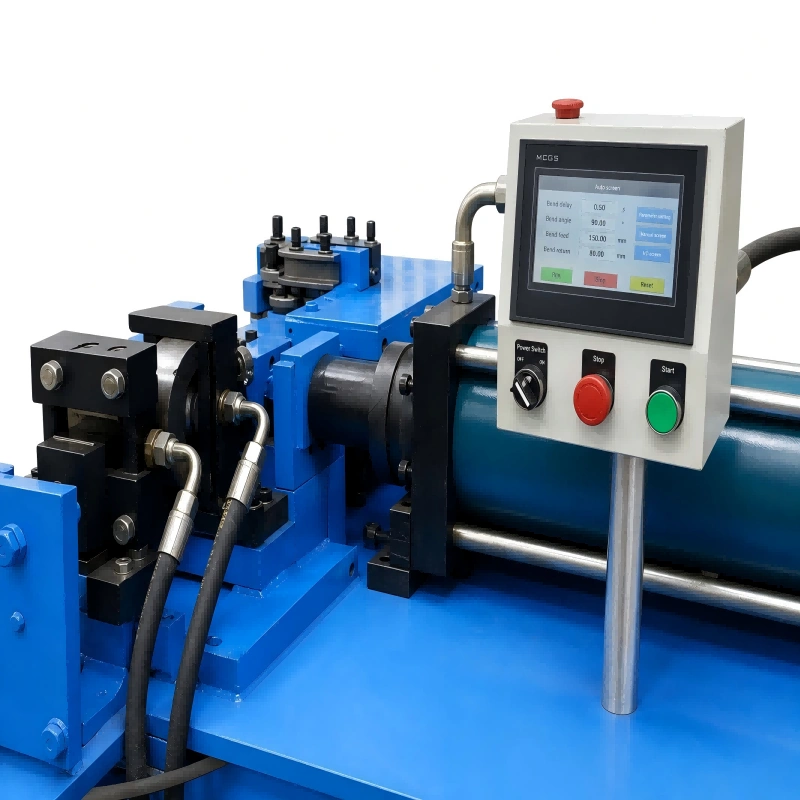

  • Interface Amigável: Equipada com telas sensíveis ao toque (HMI) e sistemas CLP que facilitam a configuração de parâmetros sem a necessidade de pessoal altamente especializado.
Parâmetro
Especificação Técnica
Modelo
HT-B4 - Série Flat Pro
Tipo de Tubo
Plano / Oval / Especial
Materiais Compatíveis
Aço Inoxidável, Cobre, Incoloy, Ferro
Faixa de Diâmetro (Largura)
5 mm - 25 mm (Personalizável)
Sistema de Transmissão
Hidráulico / Motor com Engrenagens / Servo (Opcional)
Ângulo Máximo de Dobra
180°
Precisão de Ângulo
± 0.5°
Potência do Motor
1.5 kW - 4.0 kW (Dependendo da configuração)
Tensão de Operação
220V / 380V (Trifásico)
Dimensões (C x L x A)
1200 x 800 x 1100 mm aprox.
Peso Aproximado
350 kg - 500 kg
Entendemos que cada linha de produção é única, por isso oferecemos diferentes níveis de automação e configurações para sua máquina de dobrar resistências:

Níveis de Automação

  1. Manual / Semiautomático: Ideal para produção de baixo volume ou prototipagem. O operador posiciona o tubo, e a máquina executa o ciclo de dobra com assistência.
  2. Automático com CLP: Sistema programável que permite armazenar múltiplas receitas de dobra, ideal para séries médias com mudanças frequentes de design.
  3. Controle Numérico (CNC): Tecnologia máxima com controle multi-eixos (alimentação, rotação e dobra) para geometrias 3D complexas e alta produção.

Personalização da Transmissão

  • Acionamento Hidráulico: Recomendado para tubos de grande calibre ou parede espessa onde é necessária uma força de torque superior.
  • Motor Elétrico com Engrenagens: Perfeito para controle suave de velocidade e manutenção reduzida em tubos de dimensão padrão.
  • Servomotores de Alta Qualidade: Para aplicações que exigem máxima velocidade e precisão milimétrica no posicionamento.

Acessórios Adicionais

  • Matrizes intercambiáveis para diferentes raios de dobra.
  • Sistemas de lubrificação automática para prolongar a vida útil da ferramenta.
  • Sensores de segurança a laser para proteção do operador.
Otimize sua produção hoje: Se você busca melhorar o posicionamento de sua fábrica de resistências através de tecnologia de ponta, nossa máquina de dobrar tubos planos é a ferramenta definitiva para alcançar a excelência operacional.

Perguntas Frequentes

O raio mínimo de dobra depende diretamente da espessura do aquecedor e do tipo de isolamento interno (mica ou cerâmica). Como regra geral, para garantir a integridade do fio de nicromo interno e prevenir curtos-circuitos:
  • Raios Padrão: A maioria das máquinas permite um raio mínimo de 2 a 3 vezes a espessura do aquecedor plano.
  • Precisão Técnica: Se o seu aquecedor tem uma espessura de 5 mm, o raio de dobra interno não deve ser inferior a 10 mm ou 15 mm.
  • Importância do Mandril: O uso de mandris intercambiáveis na máquina de dobra permite um ajuste preciso desse raio, evitando que o material "fatigue" ou rache na zona de estresse.
