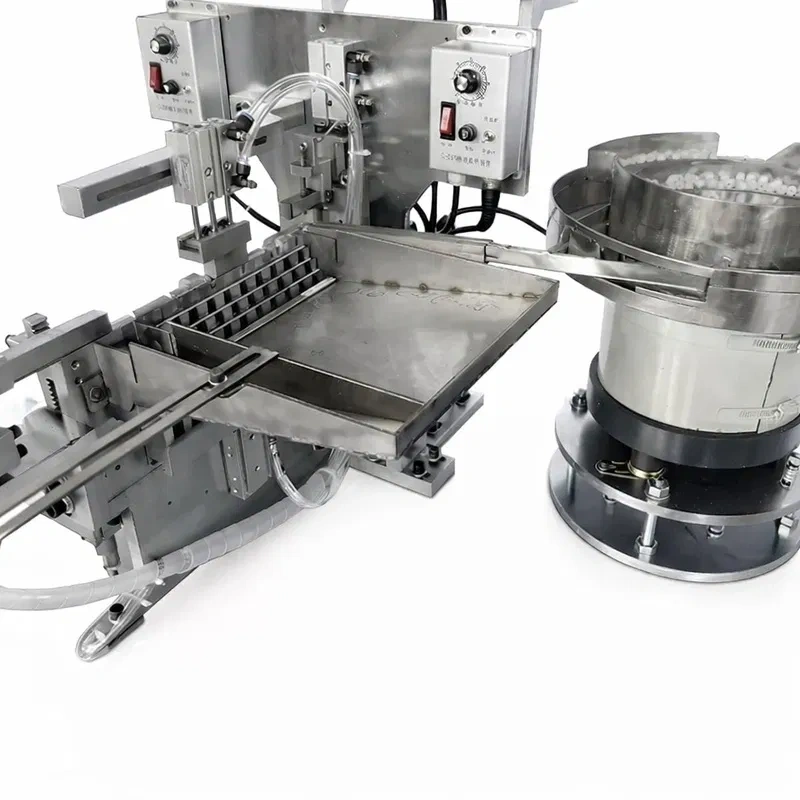

Máquina de Montagem Automática de Pinos em Plugues-1

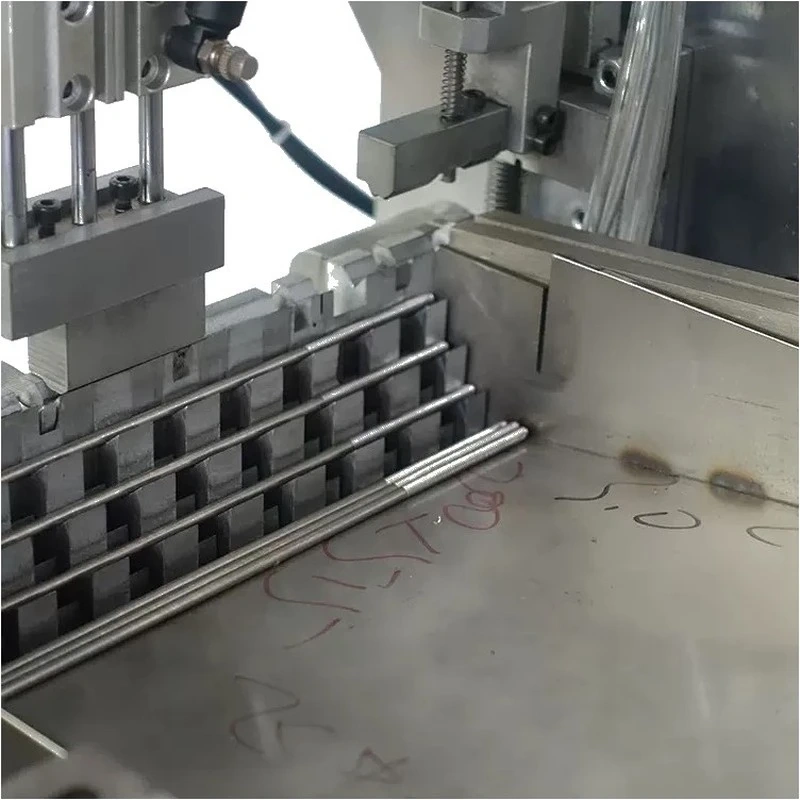

Máquina de Montagem Automática de Pinos em Plugues-2

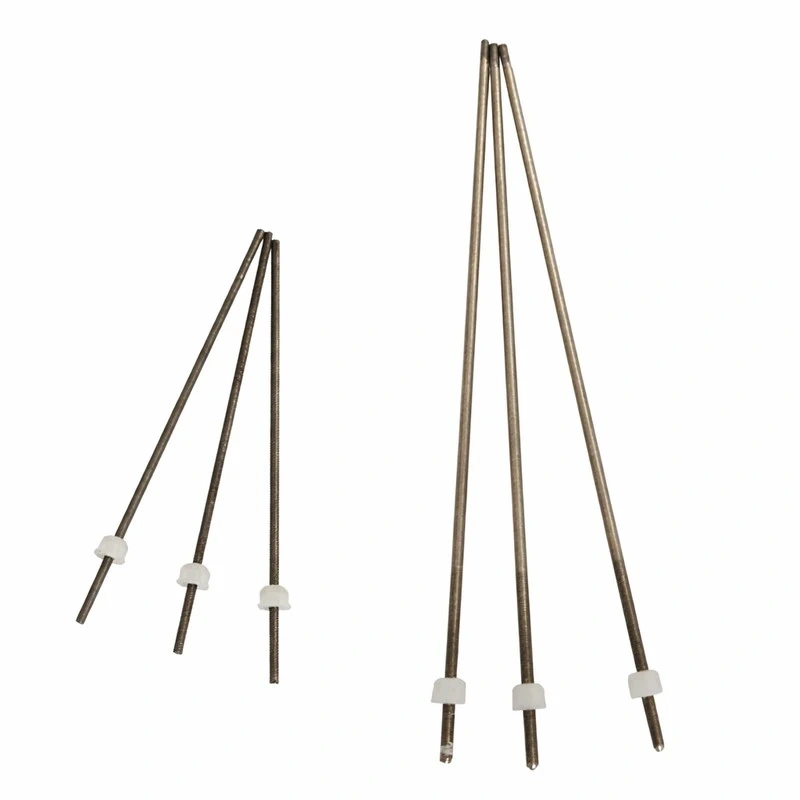

Máquina de Montagem Automática de Pinos em Plugues-3
Amostra​-30

Máquina de Montagem Automática de Pinos em Plugues ME-P01

A Máquina Automática de Inserção de Pinos Terminais ME-P01 para Plugues de Resistências Elétricas é uma solução de ponta projetada para otimizar e automatizar o processo crítico de conexão entre o plugue de borracha e o pino terminal na fabricação de resistências elétricas. Este equipamento automático de montagem de resistências elétricas garante uma união precisa e eficiente, ajustando-se ao comprimento predefinido com base nos parâmetros técnicos de enchimento. Seu design robusto e tecnologia avançada a tornam uma ferramenta indispensável para a automação industrial nos setores de componentes eletrônicos e aquecimento elétrico industrial.

Entre em contato

A Máquina Automática de Inserção de Pinos Terminais ME-P01 para Plugues de Resistências Elétricas é uma solução de última geração projetada para otimizar e automatizar o processo crucial de conexão entre o plugue de borracha e o pino terminal na fabricação de resistências elétricas. Este equipamento automático de montagem de resistências elétricas garante uma união precisa e eficiente, ajustando-se com precisão ao comprimento predefinido através de parâmetros técnicos de enchimento. Seu design robusto e tecnologia avançada a posicionam como uma ferramenta indispensável para a automação industrial nos setores de componentes eletrônicos e aquecimento elétrico industrial. A máquina é controlada por um sistema integrado de servomotor, PLC e tela sensível ao toque, garantindo uma operação extremamente precisa, intuitiva e fácil de usar. Esta máquina de montagem de pinos reduz significativamente a intervenção manual, aumentando a consistência do produto e a eficiência operacional. É ideal para empresas que buscam otimizar a produção de resistências e reduzir os custos de mão de obra, pois um único operador pode supervisionar várias unidades simultaneamente.

A Máquina Automática de Inserção de Pinos Terminais ME-P01 para Plugues de Resistências Elétricas opera com um princípio de automação de alta precisão, garantindo uma montagem eficiente e consistente. O processo se desenrola em várias etapas-chave:

1.Alimentação de Material: Pinos terminais e plugues de borracha são carregados na tigela vibratória. Este disco, através de vibração controlada, orienta e alimenta automaticamente cada componente para a estação de processamento, garantindo um fluxo contínuo e ininterrupto.

2.Posicionamento de Componentes: Uma vez alimentados, os pinos e plugues são transportados e posicionados precisamente na estação de montagem. Sensores de alta precisão verificam a orientação correta e a presença de cada peça antes de prosseguir para a próxima fase.

3.Inserção Controlada por Servomotor: O cerne do processo reside no sistema de inserção. Um servomotor de alta precisão, controlado pelo PLC, é responsável por inserir o pino terminal no plugue de borracha. O comprimento de inserção é ajustado digitalmente através da tela sensível ao toque, com base em parâmetros técnicos predefinidos, permitindo uma rápida adaptação a diferentes especificações de produto.

4.Verificação e Saída: Após a inserção, o sistema pode realizar uma verificação opcional para garantir a união correta e o comprimento do pino. Finalmente, as unidades montadas são liberadas da estação de trabalho e direcionadas para um recipiente de coleta ou para a próxima etapa da linha de produção.

Todo o processo é supervisionado e gerenciado por um Controlador Lógico Programável (PLC), que coordena as ações do servomotor, discos vibratórios e sensores. A tela sensível ao toque fornece uma interface intuitiva para o operador, permitindo monitoramento em tempo real, ajuste de parâmetros e diagnóstico de possíveis problemas, facilitando a operação simples e o controle total sobre a automação da montagem.
A Máquina Automática de Montagem de Pinos e Plugues ME-P01 oferece uma série de características e vantagens que a distinguem no mercado:

•Controle Avançado (Servomotor + PLC + Touchscreen): Proporciona precisão inigualável na inserção e controle total sobre o processo. A interface da tela sensível ao toque facilita a configuração e o monitoramento, tornando a operação da máquina simples e acessível mesmo para pessoal com treinamento técnico mínimo.

•Alimentação Automática por Tigela Vibratória: O sistema de tigela vibratória seleciona e alimenta automaticamente os materiais, eliminando a necessidade de carregamento manual e garantindo um fluxo de trabalho contínuo e eficiente. Isso contribui para maior produtividade e reduz erros humanos.

•Alta Precisão e Consistência: A tecnologia de servomotor garante que cada pino seja inserido com o comprimento e a posição exatos necessários, resultando em qualidade superior do produto e uma redução drástica de defeitos. Esta precisão de montagem é crucial para a confiabilidade das resistências elétricas.

•Otimização de Custos de Mão de Obra: A capacidade de um único operador gerenciar várias máquinas simultaneamente permite que as empresas reduzam os custos de mão de obra e realoquem pessoal para tarefas de maior valor agregado, melhorando a lucratividade geral.

•Facilidade de Operação e Manutenção: O controle PLC simplifica a programação e a solução de problemas, enquanto o design geral da máquina é destinado a uma manutenção mínima e uma longa vida útil.

•Versatilidade de Pinos Terminais: Capaz de lidar com uma ampla gama de diâmetros de pinos terminais (1-6 mm) e comprimentos (30-350 mm), tornando-a adaptável a várias especificações de produto.
A Máquina de Montagem de Resistências ME-P01 apresenta as seguintes especificações técnicas detalhadas:
Característica Técnica
Valor
Diâmetro do Pino Terminal
1 - 6 mm
Comprimento do Pino Terminal
30 - 350 mm
Sistema de Controle
Servomotor + PLC + Touchscreen
Alimentação de Material
Tigela vibratória automática
Alimentação de Energia
Monofásica 220 V, 50Hz (personalizável)
Potência Nominal
20 W
Dimensões (C x L x A)
1200 mm * 600 mm * 850 mm
Peso
100 kg
Operação
Um único operador para várias máquinas

Perguntas Frequentes

Nossa máquina de montagem de resistências elétricas se destaca por sua alta velocidade e precisão. Graças ao seu avançado sistema de controle baseado em servomotor e PLC, juntamente com a alimentação automática por tigela vibratória, o equipamento pode processar um volume significativo de peças em um turno de trabalho padrão.

Em condições operacionais ideais, a máquina possui uma capacidade de produção impressionante, capaz de montar entre 30.000 e 40.000 conjuntos de pino terminal e plugue por 8 horas de trabalho. Isso se traduz em uma produção horária que varia de 3.750 a 5.000 conjuntos, dependendo da complexidade da peça e dos ajustes específicos do processo.
