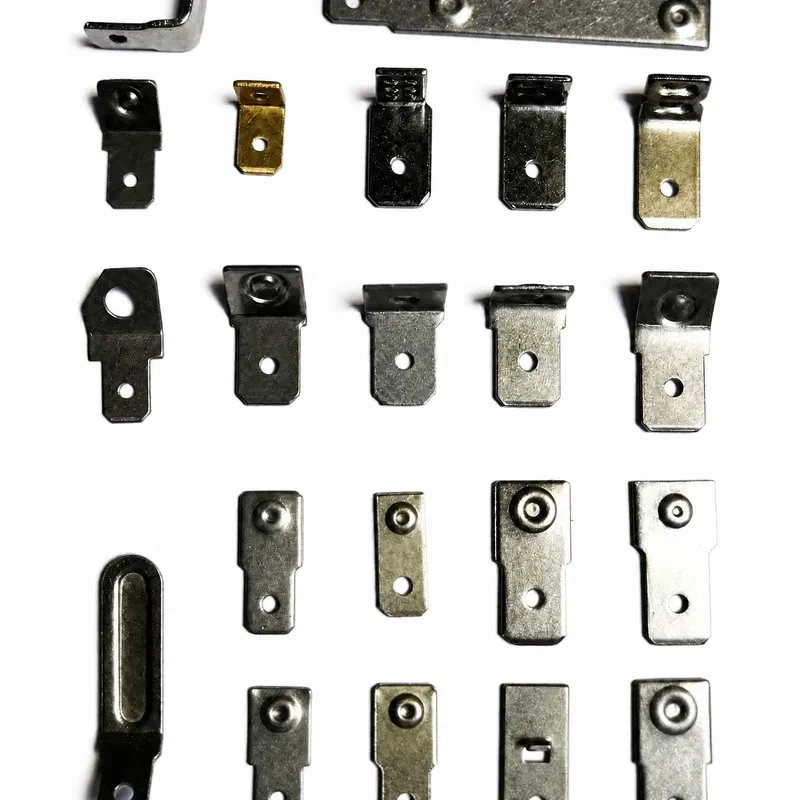

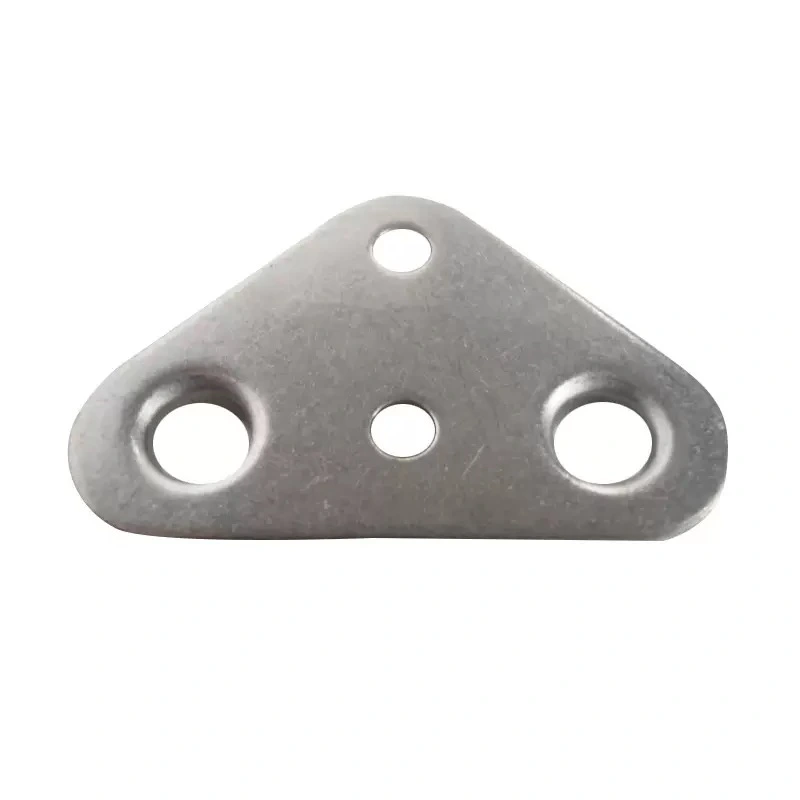

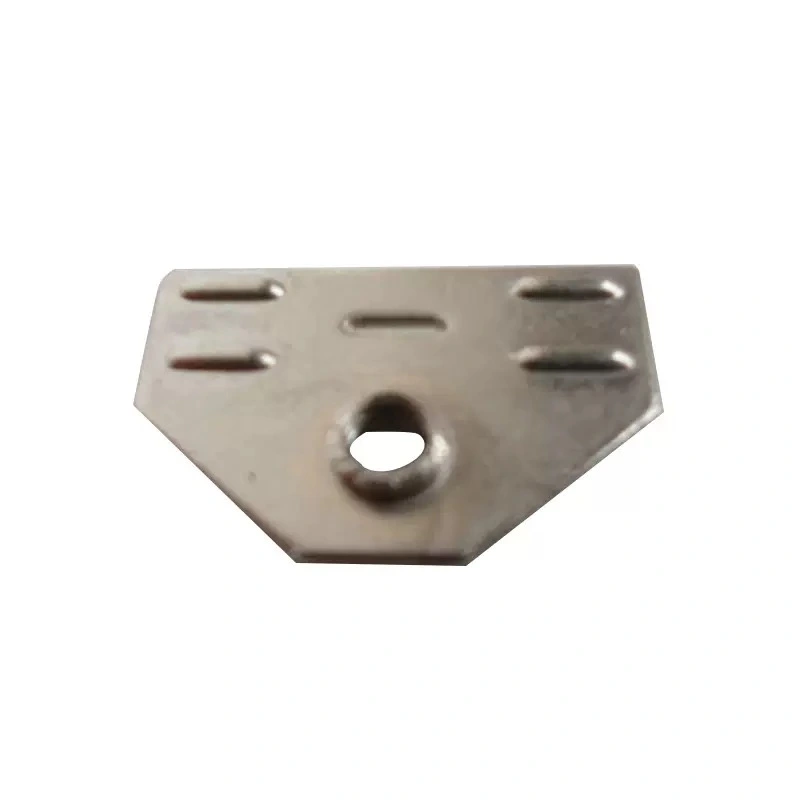

Os terminais elétricos tipo bandeira são contatos metálicos machos desenvolvidos para realizar conexões rápidas, seguras e de baixo perfil em resistências elétricas tubulares e conjuntos de aquecimento industrial. No mercado brasileiro, também podem ser encontrados como terminal faston macho 90 graus, terminal bandeira macho, terminal de lingueta em ângulo reto, terminal de desconexão rápida ou terminal macho dobrado para resistência elétrica.
A geometria tipo bandeira posiciona a lingueta de conexão em ângulo reto em relação à base de fixação. Assim, o terminal fêmea pode ser encaixado lateralmente, reduzindo a altura total da conexão. Essa característica é importante em fornos, fogões, aquecedores de água, máquinas de lavar, lavadoras de louça, equipamentos HVAC, tanques e sistemas industriais nos quais o espaço disponível é limitado.
O terminal pode ser fixado diretamente na blindagem, bainha metálica, flange, suporte condutor ou extremidade da resistência. Conforme o projeto, a união pode ser feita por soldagem, solda por pontos, rebitagem ou outro processo de fixação aprovado.
O terminal macho tipo bandeira funciona como a interface elétrica entre a resistência e o cabo de alimentação. A base é unida à parte condutora do elemento de aquecimento e a lingueta recebe um conector fêmea faston compatível. Essa solução permite montar e desmontar o cabo com rapidez, sem utilizar parafusos ou bornes volumosos.
Durante a operação, o terminal precisa conduzir a corrente elétrica com baixa e estável resistência de contato, suportando também o calor residual produzido pela resistência. Por isso, o material, o revestimento, a espessura, o comprimento da área de contato e a distância até a zona quente devem ser definidos de acordo com o conjunto completo.
Em resistências tubulares, o terminal externo tipo bandeira pode trabalhar em conjunto com os pinos terminais para resistências elétricas tubulares, responsáveis por estabelecer a condução entre a ligação externa e o fio resistivo de nicromo. Em elementos com isolamento mineral, o conjunto também pode utilizar pó de óxido de magnésio para cabos MI como material isolante interno.
Os terminais macho dobrados em 90 graus podem ser utilizados na fabricação de resistências tubulares para fornos, fogões elétricos, aquecedores de água, máquinas de lavar, lavadoras de louça, cafeteiras, equipamentos de ar-condicionado, aquecedores de processo e sistemas de aquecimento industrial. Também são adequados para conjuntos de aquecedores de imersão, resistências tipo cartucho e elementos com bainha metálica.
O formato bandeira é indicado quando o cabo precisa sair paralelo à superfície de montagem ou quando o conector fêmea deve ser encaixado pela lateral. Essa configuração reduz o espaço ocupado pela conexão, melhora o direcionamento do chicote e facilita a manutenção em equipamentos compactos.
Para aplicações com umidade, água, óleo ou agentes corrosivos, o terminal deve ser especificado em conjunto com o material da bainha, o sistema de vedação e o cabo de alta temperatura. A linha de matérias-primas para resistências elétricas da Heatecx pode ser considerada no desenvolvimento completo do elemento de aquecimento.
A principal vantagem do terminal faston macho tipo bandeira é a conexão por encaixe rápido. Com o terminal fêmea correto, a montagem e a substituição podem ser realizadas sem apertar parafusos ou utilizar porcas.
O ângulo de 90 graus reduz a altura da ligação e direciona o cabo de forma organizada. Larguras comerciais como 2,8 mm, 4,8 mm e 6,3 mm são comuns, mas a medida final, a espessura e o sistema de retenção devem ser confirmados no desenho do produto e no conector fêmea correspondente.
Os materiais podem incluir latão, cobre, aço niquelado, aço inoxidável, Incoloy ou outras ligas resistentes ao calor. A escolha depende da corrente elétrica, da temperatura na conexão, do ambiente de trabalho, da resistência mecânica e do processo de união utilizado.
Entre os benefícios estão o formato compacto, a conexão rápida, a redução do espaço de montagem, a possibilidade de padronizar o chicote elétrico e a adaptação a diferentes formatos de resistências. O desempenho deve ser validado no conjunto formado pelo terminal, conector fêmea, resistência, cabo e método de fixação.
|
Parâmetro |
Especificação ou critério de seleção |
|
Tipo de produto |
Terminal macho tipo bandeira, terminal FASTON em ângulo reto ou terminal macho de lingueta a 90 graus. |
|
Função |
Conexão elétrica rápida entre a resistência e o cabo de alimentação. |
|
Geometria |
Lingueta posicionada aproximadamente a 90 graus em relação à base; o ângulo exato é definido no desenho. |
|
Fixação |
Soldagem, solda por pontos, rebitagem ou outro processo aprovado. |
|
Larguras possíveis |
2,8 mm, 4,8 mm, 6,3 mm ou outra medida solicitada; confirmar antes da fabricação. |
|
Materiais possíveis |
Latão, cobre, aço niquelado, aço inoxidável, Incoloy ou outra liga adequada. |
|
Revestimentos |
Níquel, estanho ou acabamento definido conforme temperatura, corrosão e processo de união. |
|
Dimensões |
Fabricadas conforme desenho técnico, amostra ou especificação da resistência. |
|
Conector compatível |
Conector fêmea faston com largura, espessura e retenção correspondentes. |
|
Aplicação térmica |
Definida a partir da temperatura medida no terminal durante a operação. |
|
Inspeção |
Controle dimensional, angular, visual, elétrico e de resistência mecânica. |
A corrente nominal, a temperatura máxima e as tolerâncias não devem ser definidas apenas pela denominação FASTON. Esses valores precisam ser calculados e testados para a resistência completa, considerando o cabo, o conector fêmea, a fixação e a temperatura real de trabalho.
Os terminais tipo bandeira podem ser desenvolvidos sob medida a partir de desenhos técnicos, amostras físicas ou especificações completas da resistência. A personalização pode incluir largura e comprimento da lingueta, ângulo de 90 graus, raio da dobra, formato da base, furos, rasgos, nervuras de retenção e área destinada à soldagem ou rebitagem.
Para solicitar uma solução personalizada, é importante informar o material e o revestimento, a espessura da chapa, as dimensões do conector fêmea, a corrente de operação, a temperatura máxima na ligação, a posição do terminal, o processo de fixação, a quantidade de modelos e o volume estimado. O envio de amostras ajuda a validar o acesso da ferramenta, a planicidade, a direção do cabo e a resistência ao arrancamento.
O desenvolvimento pode ser realizado em conjunto com fio resistivo para resistências elétricas e outros elementos de aquecimento industrial. Para solicitar uma cotação, entre em contato com a equipe técnica da Heatecx e envie o desenho do terminal, a aplicação da resistência e as condições de trabalho.
É preciso verificar a largura da lingueta (geralmente 6,3 mm), o material ideal para a temperatura de operação (aço inox ou latão niquelado) e a forma de fixação (solda ou rebite) no pino da resistência tubular.
