La serie BR-4 de cajas de enlaces a prueba de explosiones está diseñada específicamente para entornos peligrosos como la industria petrolera y química, proporcionando una solución segura y confiable para la conexión y ramificación de cables. Posee múltiples especificaciones y estructuras para satisfacer las necesidades de cableado complejas.
La serie BR-4 de cajas de enlaces a prueba de explosiones está diseñada específicamente para entornos peligrosos como la industria petrolera y química, proporcionando una solución segura y confiable para la conexión y ramificación de cables. Posee múltiples especificaciones y estructuras para satisfacer las necesidades de cableado complejas.

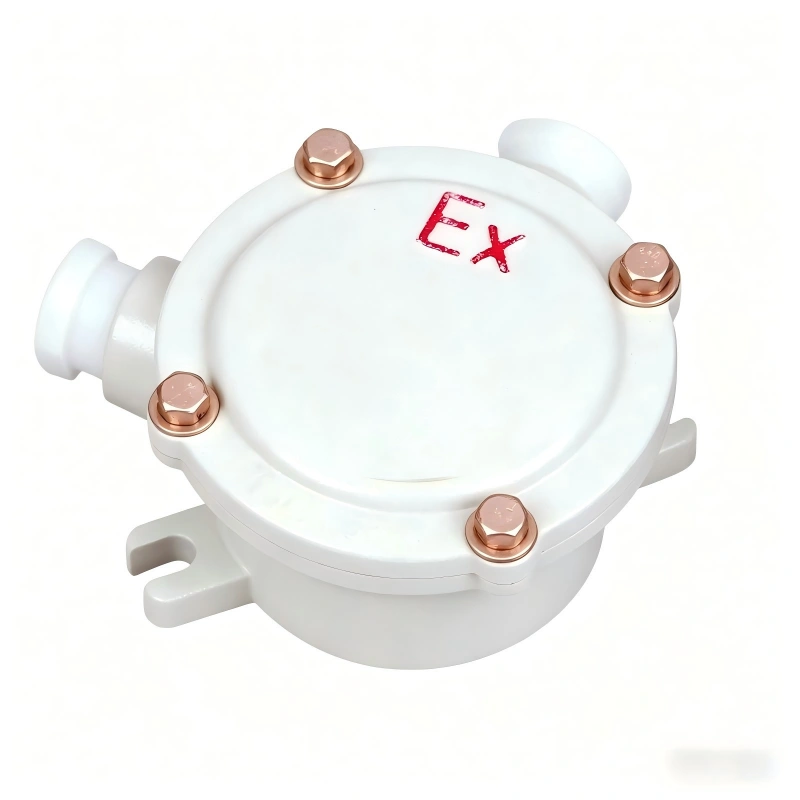

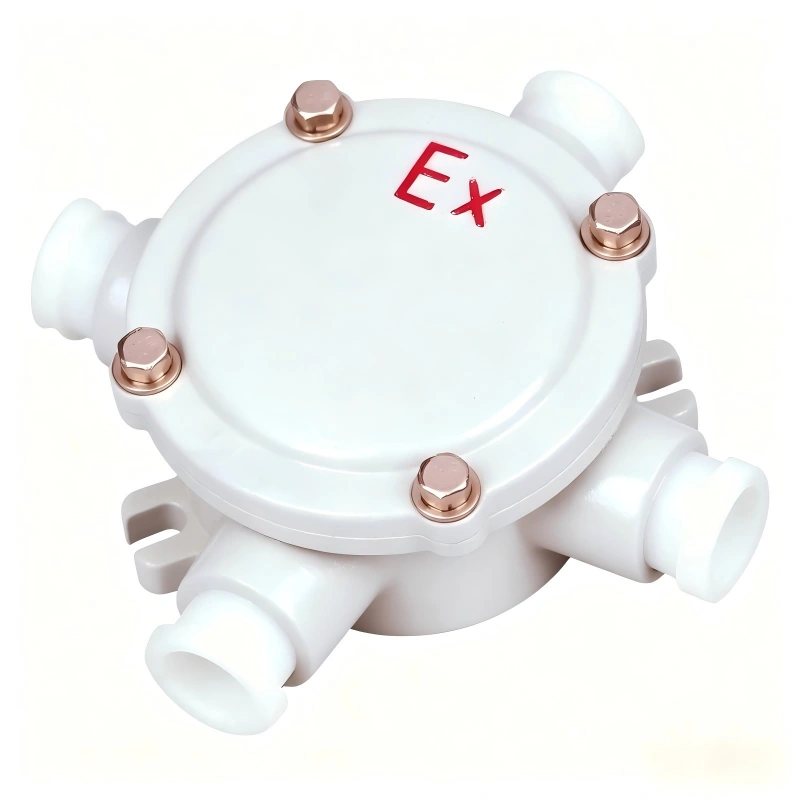

Este producto es una caja de conexiones a prueba de explosiones del tipo BR-4, cumpliendo con normas estrictas de seguridad en entornos peligrosos. Utiliza una carcasa hecha de aleación de aluminio o acero fundido, con una pintura electrostática de alta presión, lo que le otorga una excelente resistencia a la corrosión. El producto ofrece desde una variedad de formas de conexión (como dos en línea rectas, tres vias, cuatro vias, dos en ángulos rectos) y especificaciones de rosca estándar (G1/2", G3/4", G1") para la conducción de cables de acero. Su nombre de modelo está claro, como "BAH-40-G1/2"B" indica una caja de enlace recta de dos vias con rosca G1/2". Además, admite personalización de especificaciones de rosca y nivel de protección explosiva (como IIC, tipo aumentado, protección contra polvo).
Industria: Ampliamente utilizado en industrias de extracción de petróleo, refinación, química, defensa nacional, entre otras con riesgos explosivos.
Zona Peligrosa: Adecuado para ambientes de gases explosivos de la Zona 1, Zona 2 y ambientes de polvo combustible de la Zona 20, Zona 21, Zona 22.
Uso Específico: Se utiliza como conexión, ramificación y transición de líneas eléctricas de iluminación, energía y control en lugares peligrosos.
Seguridad Antialexplosiva: Marca de explosión Exd IIC T6 Gb, apta para ambientes de gases Clase IIA, IIB, IIC y grupos de temperatura T1-T6, garantizando un uso seguro en entornos peligrosos.
Durabilidad Robusta: La carcasa está hecha de aleación de aluminio o acero fundido, con una pintura electrostática de alta presión, y los herrajes expuestos son de acero inoxidable, ofreciendo excelente resistencia mecánica, resistencia a la corrosión (WF1/WF2) y protección (IP55/IP65).
Especificaciones Variadas: Ofrece muchas formas de conexión (dos en línea rectas, tres vias, cuatro vias, dos en ángulos rectos) y especificaciones de rosca estándar (G1/2", G3/4", G1"), además de tapas planas y colgantes, satisfaciendo las necesidades de instalación variadas.
Flexibilidad en el Cableado: Soporta la conducción de cables de acero. La caja con tapa colgante permite instalar directamente luminarias de explosión, con alta integración.
Servicios de Personalización: Permite personalizar las roscas de entrada/salida, nivel de protección explosiva (como IIC, tipo aumentado o protección contra polvo DIP) según la necesidad.
|
Elemento |
Especificación/Descripción |
|---|---|
|
Serie/Modelo del Producto |
BR-4 (Ejemplo: BR-4-G1/2"B) |
|
Marca de Seguridad Antialexplosiva |
Exd IIC T6 Gb |
|
Clase de Gas Aplícable |
IIA, IIB, IIC |
|
Grupo de Temperatura Aplícable |
T1-T6 |
|
Voltaje Nominal |
AC220V / AC380V |
|
Corriente Nominal |
10A - 630A |
|
Clase de Protección |
IP55 / IP65 |
|
Clase de Resistencia a la Corrosión |
WF1 / WF2 |
|
Materia Prima de la Carcasa |
Aleación de aluminio / Acero fundido |
|
Tratamiento de Superficie |
Pulido electrostático de alta presión |
|
Especificaciones de Rosca Estándar |
G1/2", G3/4", G1" |
|
Identificador de Tapas |
○ : Tapas planas; ◎ : Tapas colgantes |
Configuraciones Opcionales Estándar:
Forma Interna: Seleccione según el código de forma externo: B (Dos en línea rectas planas), C (Tres vias planas), D (Cuatro vias planas), E (Dos en ángulos rectos planas), etc.
Tipo de Tapa: Elija entre Tapas Planas (○) o Tapas Colgantes (◎).
Especificaciones de Rosca: Elija entre G1/2", G3/4" o G1".
Tipo de Conducción: Especifique si se utiliza conducción de tubo de acero (estándar) o conducción de cables.
Servicios de Personalización:
Rosca Personalizada: Las roscas de entrada/salida pueden ser personalizadas para otras especificaciones como roscas métricas, roscas NPT, etc.
Nivel de Protección Antialexplosiva Personalizado: Si se requiere protección en entornos de polvo combustible (DIP), nivel IIC, tipo aumentado ("e"), etc., debe indicarlo explícitamente al momento de la orden.
Según el documento, este producto es muy versátil:
Entornos de Gases: Adecuado para ambientes de gases explosivos de la Zona 1, Zona 2 y ambientes de polvo combustible de la Zona 20, Zona 21, Zona 22.
Industrias: Ideal para la industria petrolera, química, defensa nacional, entre otras con alto riesgo de explosiones.
