A caixa de junção à prova de explosão da série BAH-40 é projetada especificamente para ambientes perigosos, como os das indústrias de petróleo e química, fornecendo uma solução segura e confiável para conexão e ramificação de cabos. Possui diversas especificações e estruturas para atender a necessidades complexas de cabeamento.
Este produto é uma caixa de junção à prova de explosão da série BAH-40, em conformidade com rigorosos padrões de segurança. Utiliza uma carcaça de liga de alumínio fundido ou aço fundido, com revestimento de pintura eletrostática de alta pressão, oferecendo forte resistência à corrosão. O produto oferece desde uma variedade de formas estruturais (de uma a quatro vias, com tampas planas ou de suspensão) e interfaces de rosca de tubo padrão (G1/2", G3/4", G1"), adequadas para cabeamento em conduit. Sua convenção de nomenclatura de modelo é clara; por exemplo, "BAH-40-G1/2"B" indica uma caixa de junção reta de duas vias com tampa plana e rosca de tubo G1/2". Serviços de personalização para especificações de rosca e classificações à prova de explosão (como IIC, segurança aumentada "e" ou à prova de ignição por poeira "DIP") também são suportados.
Indústrias: Amplamente utilizado em indústrias de extração de petróleo, refino, química, militar e outras com riscos de explosão.
Áreas Perigosas: Adequado para atmosferas explosivas de gás Zona 1 e Zona 2, e atmosferas de poeira combustível Zona 20, Zona 21, Zona 22.
Usos Específicos: Utilizado para a conexão, ramificação e transição de circuitos de iluminação, energia e controle em locais perigosos.
Segura e à Prova de Explosão: A marcação à prova de explosão é Exd IIC T6 Gb, adequada para grupos de gás IIA, IIB, IIC e classes de temperatura T1-T6, garantindo uso seguro em ambientes perigosos.
Robusta e Durável: A carcaça é feita de liga de alumínio fundido ou aço fundido, complementada por um processo de pintura eletrostática de alta voltagem. Os fixadores expostos são de aço inoxidável, proporcionando excelente resistência mecânica, resistência à corrosão (WF1/WF2) e proteção contra ingressão (IP55/IP65).

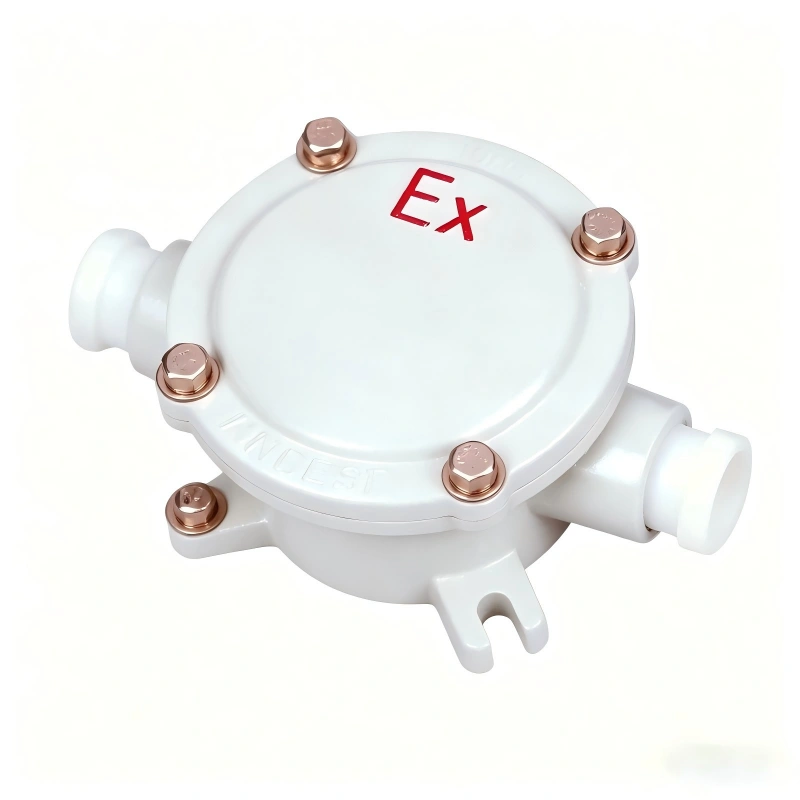

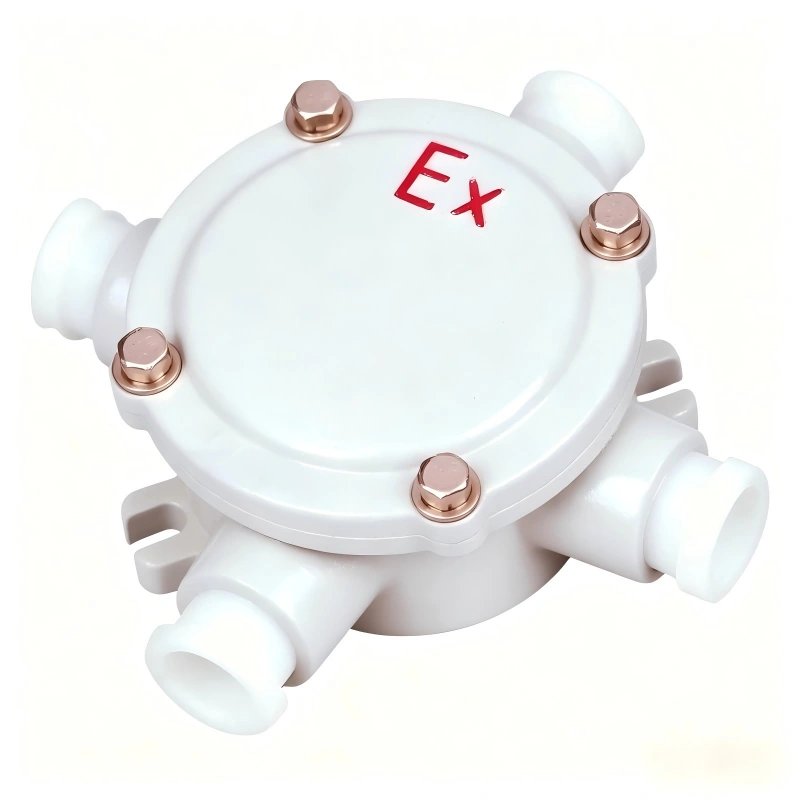

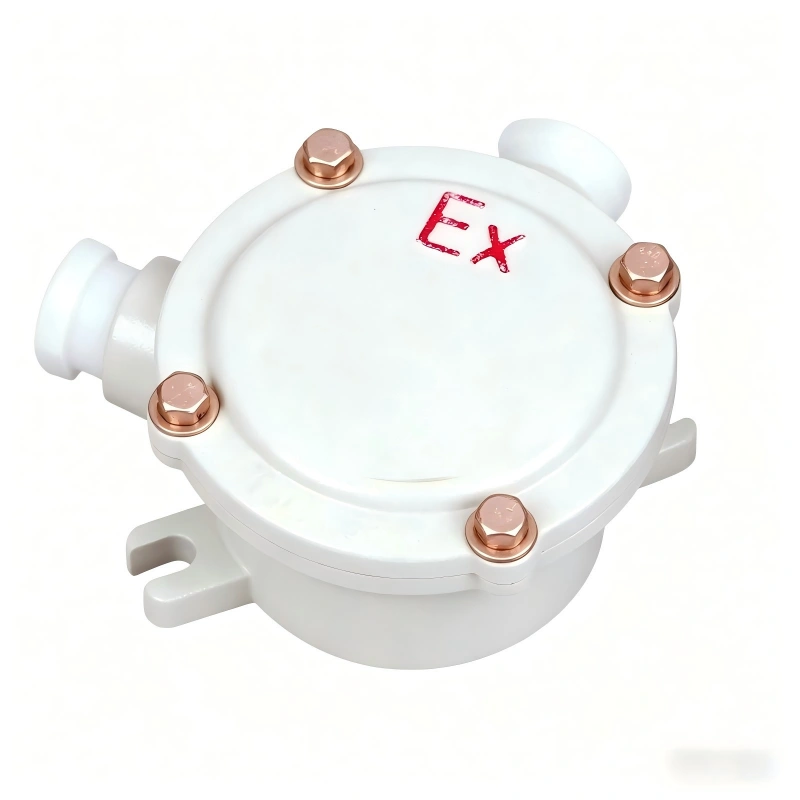

Especificações Abrangentes: Oferece uma rica seleção de configurações de porta (duas vias retas, três vias, quatro vias, duas vias em ângulo reto, etc.) e especificações de rosca de interface (G1/2", G3/4", G1"), distinguindo entre tampas planas e de suspensão para atender a diversas necessidades de instalação.
Fiação Flexível: Suporta cabeamento em conduit. Caixas de junção com tampas de suspensão podem suspender diretamente luminárias à prova de explosão, oferecendo alta integração.
Suporte à Personalização: As roscas de entrada/saída podem ser personalizadas para roscas métricas, roscas NPT, etc., e podem atender a requisitos especiais, como IIC, segurança aumentada "e" ou à prova de ignição por poeira "DIP".
|
Item |
Especificação/Descrição |
|---|---|
|
Série/Modelo do Produto |
Série BAH-40 (Exemplo: BAH-40-G1/2"B) |
|
Marcação à Prova de Explosão |
Exd IIC T6 Gb |
|
Grupos de Gás Aplicáveis |
IIA, IIB, IIC |
|
Classes de Temperatura Aplicáveis |
T1-T6 |
|
Tensão Nominal |
AC220V / AC380V |
|
Corrente Nominal |
10A - 630A |
|
Grau de Proteção (IP) |
IP55 / IP65 |
|
Nível de Resistência à Corrosão |
WF1 / WF2 |
|
Material da Carcaça |
Liga de Alumínio Fundida / Aço Fundido |
|
Tratamento de Superfície |
Pintura Eletrostática de Alta Voltagem |
|
Especificações de Rosca Padrão |
G1/2", G3/4", G1" |
|
Identificador de Tipo de Tampa |
○ : Tampa Plana; ◎ : Tampa de Suspensão |
Configurações Opcionais Padrão:
Forma Estrutural: Selecione de acordo com a tabela de códigos de forma, como B (Duas vias retas, plana), C (Três vias, plana), D (Quatro vias, plana), E (Duas vias em ângulo reto, plana), etc.
Tipo de Tampa: Escolha Tampa Plana (○) ou Tampa de Suspensão (◎).
Rosca de Interface: Escolha G1/2", G3/4", ou G1".
Método de Fiação: Especifique o uso de Fiação em Conduíte (padrão) ou Fiação com Cabo.
Serviços de Personalização:
Personalização de Rosca Especial: As roscas de entrada/saída podem ser feitas sob medida para outras especificações, como roscas métricas ou roscas NPT.
Classificação à Prova de Explosão Especial: Se necessário para ambientes IIC, exigindo segurança aumentada "e" ou proteção à prova de ignição por poeira "DIP", isso deve ser explicitamente anotado ao fazer o pedido.
Personalização de Saída da Tampa de Suspensão: A saída padrão da tampa de suspensão para produtos de especificação G1/2" é G1/2"; para produtos de outras especificações, o padrão é G3/4". Requisitos especiais podem ser anotados para personalização.
De acordo com o documento, este produto tem ampla aplicabilidade:
Ambientes de Gás: Adequado para atmosfera explosiva de gás Zona 1, Zona 2, cobrindo grupos de gás IIA, IIB, IIC, com classes de temperatura T1 a T6.
Ambientes de Poeira: Também adequado para atmosfera de poeira combustível Zona 20, Zona 21, Zona 22.
Indústrias Típicas: Projetado especificamente para indústrias de alto risco, como extração de petróleo, refino, química e militar.
