Em processos industriais que exigem temperaturas acima de 800 °C de forma contínua e segura, a escolha do material suporte da resistência elétrica é tão crítica quanto a da liga resistiva em si. A cerâmica técnica para resistências elétricas combina isolamento elétrico excepcional, estabilidade dimensional em temperaturas extremas, inércia química frente a atmosferas agressivas e custo otimizado frente a alternativas metálicas — uma combinação difícil de igualar com outros materiais.

Este guia abrangente apresenta os principais tipos de cerâmica utilizados em aquecimento industrial, como são fabricados, quais geometrias existem, em quais aplicações se destacam no mercado brasileiro, quais são os erros mais comuns na instalação e manutenção, e como selecionar o material ideal para cada processo.

O papel da cerâmica em uma resistência elétrica industrial

Uma resistência elétrica industrial típica é composta por dois elementos funcionais principais: o fio ou elemento resistivo — geralmente uma liga de níquel-cromo (NiCr 80/20) ou ferro-cromo-alumínio (FeCrAl) — e o suporte cerâmico que o envolve e isola. A cerâmica não gera calor: sua função é separar eletricamente o fio resistivo da estrutura metálica externa, guiar o calor produzido em direção à superfície aquecida e proteger mecanicamente o elemento resistivo durante os ciclos de operação.

A resistividade elétrica das cerâmicas técnicas varia entre 10⁸ e 10¹⁴ Ω·cm dependendo da composição. Esse valor garante que nenhuma corrente de fuga escape para a estrutura do equipamento, o que é fundamental em ambientes industriais brasileiros sujeitos a umidade, vibrações mecânicas, variações de tensão na rede e ciclos térmicos contínuos — condições comuns em extrusoras, injetoras e fornos industriais.

O componente cerâmico cumpre três funções simultâneas em todo sistema de aquecimento:

• Função elétrica: barreira dielétrica que impede fugas de corrente e curtos-circuitos entre o fio resistivo e a carcaça metálica.
• Função mecânica: suporte estrutural que mantém a geometria do fio resistivo sob tensão térmica, evitando deformações causadas pelos ciclos repetidos de dilatação-contração.
• Função térmica: canal de transferência de calor para a superfície ou fluido a ser aquecido, com a possibilidade de modular a densidade de fluxo de calor por meio do design geométrico da peça.

Essa tripla função faz com que a qualidade do suporte cerâmico impacte diretamente a eficiência energética, a uniformidade do aquecimento e a vida útil total do sistema — três fatores que afetam diretamente o custo operacional industrial.

Propriedades essenciais das cerâmicas técnicas para aquecimento

Para ser viável como suporte de resistências elétricas industriais, um material cerâmico precisa satisfazer simultaneamente vários requisitos que em outros materiais seriam contraditórios:

Alta resistividade elétrica em temperatura elevada: a resistividade não deve cair abaixo de 10⁶ Ω·cm mesmo quando a temperatura do processo atinge 1.000 °C. Muitos polímeros e algumas cerâmicas de baixa qualidade perdem suas propriedades dielétricas ao serem aquecidos.

Condutividade térmica seletiva: em coleiras cerâmicas de contato direto, deseja-se alta condutividade em direção à superfície aquecida. Em suportes de forno, prefere-se baixa condutividade para reduzir perdas para a estrutura.

Coeficiente de dilatação térmica controlado: diferenças de expansão entre a cerâmica e o fio metálico geram tensões internas durante a ciclagem térmica. Um coeficiente mal ajustado produz microfissuras e, em última instância, a ruptura do suporte.

Resistência ao choque térmico: capacidade de sobreviver a gradientes bruscos de temperatura sem fraturar.

Inércia química: estabilidade frente aos gases de processo, vapores de materiais fundidos e contaminantes do ambiente industrial.

Conformabilidade: capacidade de ser fabricado em geometrias precisas com tolerâncias dimensionais adequadas à aplicação.

Principais cerâmicas técnicas utilizadas em aquecimento industrial

1. Alumina (Al₂O₃)

A alumina é o material cerâmico industrial mais utilizado no mundo, graças ao equilíbrio entre desempenho e custo. Com teores de Al₂O₃ que variam de 85 % a 99,7 %, suas propriedades variam significativamente:

Grau	Al₂O₃ (%)	T. máx. (°C)	Resistividade (Ω·cm)	Aplicação típica
Padrão	85–92	1.400	10⁸–10¹⁰	Suportes de forno, guias de fio
Alta pureza	96–99	1.550	10¹¹–10¹³	Resistores de precisão, laboratório
Ultra-pura	99,7	1.600	>10¹⁴	Pesquisa, aplicações críticas

A alumina de grau padrão é a mais utilizada em suportes de resistências de forno, núcleos de resistores de alta potência e guias de fio em fornos de tratamento térmico de metais. Os graus de alta pureza são reservados para aplicações onde a contaminação do processo é um fator crítico, como na fabricação de semicondutores ou na sinterização de materiais técnicos avançados.

Uma vantagem importante da alumina é sua compatibilidade com processos de co-sinterização (HTCC — High-Temperature Co-fired Ceramics): o circuito resistivo de tungstênio ou molibdênio é impresso diretamente sobre a fita cerâmica a verde, e ambos os materiais são co-sinterizados a 1.500–1.600 °C, produzindo um elemento aquecedor onde a resistência está completamente encapsulada na matriz cerâmica. O elemento MCH (Metal Ceramic Heater) resultante pode atingir 800 °C em menos de 30 segundos.

2. Cordierita e aluminossilicatos

A cordierita (2MgO·2Al₂O₃·5SiO₂) é o material de escolha quando o processo envolve ciclos frequentes de aquecimento e resfriamento. Seu coeficiente de expansão térmica excepcionalmente baixo (1–2 × 10⁻⁶ K⁻¹) confere resistência ao choque térmico muito superior à da alumina. Suas propriedades mecânicas incluem:

• Resistência à compressão: 280–500 MPa
• Resistência à flexão: 50–60 MPa
• Resistência ao impacto: 1,8–2,2 cm·kJ/m²

Com temperatura máxima de serviço em torno de 1.300 °C e custo significativamente inferior ao da alumina de alta pureza, a cordierita cobre a grande maioria das aplicações industriais brasileiras. No mercado nacional, é a base das coleiras cerâmicas e resistências de anel cerâmico amplamente utilizadas em extrusoras de tubos e perfis, linhas de sopro de filme, extrusoras de compostos e máquinas injetoras de plástico.

As composições de aluminossilicato com maior teor de alumina apresentam quantidades apreciáveis de mulita, o que melhora a resistência ao fluir em alta temperatura mantendo boas propriedades de choque térmico.

3. Esteatita (MgO·SiO₂)

Menos conhecida que a alumina ou a cordierita, a esteatita é um excelente material cerâmico para aplicações de engenharia elétrica onde a temperatura de processo não supera 1.000 °C. Suas vantagens específicas incluem:

• Alta rigidez dielétrica: ideal para aplicações onde a tensão de trabalho é elevada e a espessura da parede cerâmica deve ser mínima.
• Fácil sinterização: pode ser conformada e sinterizada em uma ampla variedade de geometrias complexas (arruelas, buchas, corpos de resistências, espaçadores) com maior facilidade que a alumina.
• Menor custo de fabricação: as matérias-primas (talco e argila calcinada) são mais acessíveis que os precursores de alumina de alta pureza.

A esteatita é utilizada principalmente em resistências de fio enrolado de pequena e média potência, conectores de alta temperatura e suportes de elementos aquecedores para eletrodomésticos de alto padrão.

4. Mulita (3Al₂O₃·2SiO₂)

A mulita é o refratário cerâmico de referência para aplicações que combinam alta temperatura (até 1.600 °C) com exigentes requisitos de resistência ao fluir e à deformação sob carga. Suas propriedades mais destacadas são:

• Baixo coeficiente de expansão térmica (comparável à cordierita).
• Excelente resistência ao fluir até temperaturas próximas ao seu ponto de fusão (1.840 °C).
• Boa resistência ao choque térmico, embora inferior à da cordierita.
• Compatibilidade com atmosferas oxidantes e levemente redutoras.

Em aquecimento industrial, a mulita é utilizada principalmente como material estrutural de fornos de alta temperatura — paredes, abóbadas, suportes de peças — mais do que como suporte direto do elemento aquecedor.

5. Carbeto de silício (SiC)

O carbeto de silício combina alta condutividade térmica, resistência mecânica excepcional e temperatura de serviço entre 1.400 °C e 1.600 °C em ar. Os elementos aquecedores de SiC — denominados varetas de SiC ou globars — são fabricados em diferentes geometrias:

• Varetas retas: o formato mais comum em fornos de laboratório e de tratamento térmico de metais.
• Varetas em U: permitem conexão elétrica em uma única extremidade, útil quando o acesso ao forno é limitado.
• Elementos tubulares: para aquecimento por radiação infravermelha direta sobre o material processado.
• Placas planas: para aquecimento de superfície em processos de sinterização de pós.

Uma característica operacional crítica dos elementos de SiC é o aumento progressivo da resistência elétrica ao longo da vida útil, resultado da oxidação superficial. Esse fenômeno de envelhecimento obriga o sistema de controle elétrico a ser capaz de aumentar a tensão de alimentação ao longo do tempo para manter a potência constante. O monitoramento periódico da corrente de cada zona do forno permite rastrear a taxa de envelhecimento e planejar a substituição dos elementos antes que a potência caia abaixo dos requisitos do processo.

6. Dissilicieto de molibdênio (MoSi₂)

Para as aplicações mais exigentes — temperaturas de processo que atingem ou superam 1.700 °C — o dissilicieto de molibdênio é o padrão da indústria. Suas características diferenciadas em relação ao SiC incluem:

• Temperatura máxima de serviço em ar: 1.800 °C (elementos de alta densidade: até 1.900 °C).
• Forma uma camada protetora de SiO₂ em atmosferas oxidantes, proporcionando excelente resistência à oxidação a longo prazo.
• Ao contrário do SiC, sua resistência elétrica diminui com o aumento da temperatura, o que exige uma partida controlada com corrente limitada para evitar superaquecimento transitório.
• Suscetível ao fenômeno “Pest” (desintegração em pó) se mantido entre 400 e 600 °C por períodos prolongados — faixa a evitar nas rampas de aquecimento e resfriamento.

Os elementos de MoSi₂ são fabricados por extrusão e sinterização de pó de MoSi₂ a alta temperatura. Sua geometria padrão é a vareta em U, com zona quente de menor seção transversal que as zonas frias de conexão, concentrando a dissipação de calor na zona ativa do forno.

7. Nitreto de alumínio (AlN) e nitreto de silício (Si₃N₄)

Essas cerâmicas avançadas estão se tornando cada vez mais relevantes em aplicações de aquecimento de alto desempenho no setor industrial:

AlN oferece condutividade térmica excepcional (170–200 W/m·K versus 20–30 W/m·K da alumina) com excelente isolamento elétrico. Sua principal aplicação é em discos e anéis aquecedores para equipamentos de semicondutores, onde a uniformidade térmica sobre grandes superfícies é um requisito crítico do processo.

Si₃N₄ combina alta resistência mecânica, boa resistência ao choque térmico e isolamento elétrico. Está sendo progressivamente adotado em aquecedores de imersão para líquidos, onde a resistência mecânica sob pressão hidráulica é tão importante quanto o desempenho térmico.

O processo de fabricação dos suportes cerâmicos

Compreender como a cerâmica para resistências elétricas é fabricada é essencial para avaliar a qualidade do produto e antecipar possíveis problemas em serviço.

Preparação das matérias-primas

O processo começa com a seleção de pós cerâmicos de alta pureza. No caso da alumina, o pó é obtido pelo processo Bayer (bauxita → alumina) com tamanho de partícula controlado entre 1 e 10 µm. Os aditivos de sinterização (MgO, SiO₂, CaO) são adicionados em proporções precisas para controlar a temperatura de sinterização e o tamanho de grão final. A mistura de pós é realizada em moinhos de bolas por 12–24 horas até obter uma suspensão homogênea com a viscosidade e fluidez adequadas para o processo de conformação.

Processos de conformação

Os suportes cerâmicos para resistências podem ser fabricados por vários processos, selecionados de acordo com a geometria e o volume de produção:

Extrusão: processo contínuo para fabricar tubos, cilindros e varetas de seção constante. A pasta cerâmica plastificada é forçada por uma boquilha e cortada no comprimento desejado. É o processo utilizado para fabricar a maioria dos tubos cerâmicos e varetas de SiC.

Prensagem uniaxial: para peças planas ou de geometria simples (discos, anéis, placas). O pó seco granulado é compactado em um molde rígido sob pressões de 50–200 MPa.

Prensagem isostática a frio (CIP): o pó é compactado por pressão hidrostática uniforme em todas as direções. Produz peças com densidade mais uniforme que a prensagem uniaxial; utilizado para geometrias complexas e componentes de alto desempenho.

Colagem em barbotina (slip casting): a suspensão cerâmica líquida é vertida em moldes de gesso que absorvem a água. Permite geometrias complexas e paredes finas.

Tape casting (colagem em fita): o processo industrial utilizado para fabricar os substratos de alumina dos elementos HTCC. A suspensão cerâmica é espalhada sobre um filme de PET por uma lâmina Doctor Blade para obter lâminas de espessura controlada (0,1–1 mm), que são então empilhadas, laminadas e co-sinterizadas com os circuitos metálicos impressos.

Sinterização

Independentemente do processo de conformação, todos os suportes cerâmicos passam por um ciclo de sinterização a alta temperatura: alumina a 1.500–1.650 °C, cordierita a 1.250–1.350 °C, SiC a 2.100–2.200 °C. Durante esse processo, as partículas se ligam por difusão em estado sólido, eliminando a porosidade e atingindo a densidade e resistência mecânica de projeto. As taxas de aquecimento e resfriamento durante a sinterização são críticas para evitar gradientes de tensão interna que poderiam gerar fissuras.

Acabamento e controle de qualidade

Após a sinterização, as peças podem requerer usinagem de precisão (retificação, furação, torneamento com ferramentas de diamante) para atingir as tolerâncias dimensionais exigidas. O controle de qualidade inclui: medição de densidade (método de Arquimedes), resistência à flexão em quatro pontos, resistividade elétrica à temperatura ambiente e elevada, inspeção dimensional por CMM e, em casos críticos, inspeção ultrassônica para detectar poros ou fissuras internas.

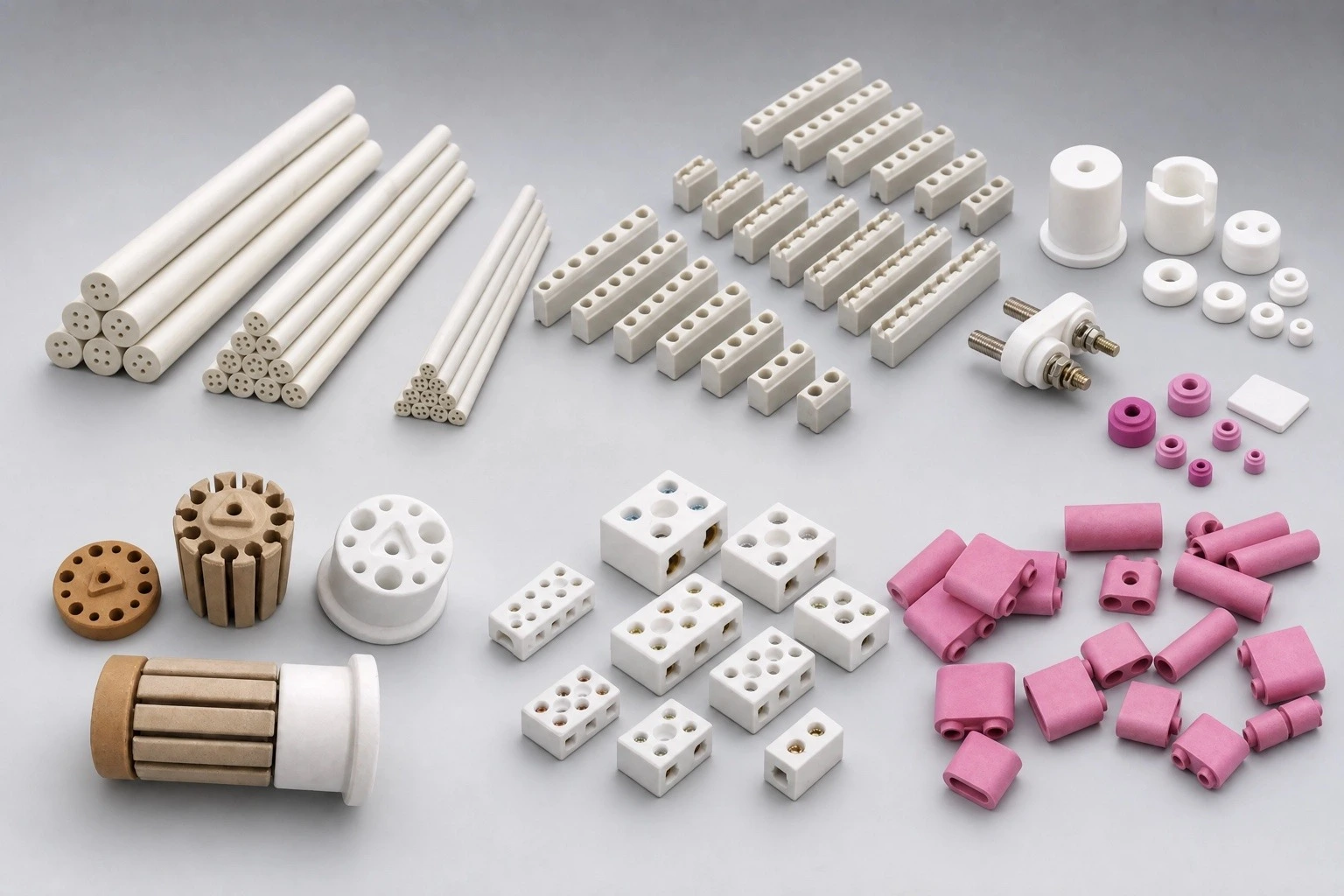

Geometrias mais comuns dos suportes cerâmicos

A forma do suporte cerâmico condiciona diretamente o tipo de aplicação e a distribuição do calor:

Tubos e bainhas: protegem o elemento resistivo e permitem montagem dentro de fluidos ou gases. São a base das resistências de imersão com bainha cerâmica.

Cilindros maciços e boquilhas: guiam o fio resistivo em espiral e o mantêm separado da carcaça metálica. Usados em resistências de cartucho cerâmico e aquecedores de ar.

Placas planas e blocos: suportes de elementos aquecedores em fornos de câmara. Podem ter ranhuras usinadas para alojar o fio resistivo.

Coleiras e anéis (resistência de anel cerâmico): a geometria típica das resistências de banda para extrusoras. O suporte cerâmico envolve o cilindro da extrusora e mantém o fio resistivo em contato direto com a superfície metálica.

Pérolas e canudos (grânulos isolantes): os pequenos separadores cerâmicos enfileirados no fio resistivo para evitar curtos-circuitos entre espiras. Fabricados habitualmente em alumina ou esteatita.

Varetas e tubos de SiC e MoSi₂: o próprio material é o elemento aquecedor, sem necessidade de fio metálico adicional.

Aplicações industriais de destaque no Brasil

Fornos de tratamento térmico

Os suportes cerâmicos de alumina e SiC são indispensáveis em fornos de recozimento, têmpera, revenimento e cementação. Em fornos de atmosfera controlada (nitrogênio, hidrogênio, argônio), a escolha do grau cerâmico deve considerar a reatividade do material com a atmosfera de processo na temperatura de trabalho.

Um forno elétrico bem mantido permite verificar o estado de seus componentes cerâmicos por meio de inspeção visual periódica: os suportes não devem apresentar manchas de fusão, fissuras visíveis, deformações ou depósitos de escória. O isolamento elétrico de cada zona pode ser verificado com um megôhmetro para detectar deterioração antes que produza uma falha elétrica.

Extrusoras e injetoras de plástico

As coleiras cerâmicas e resistências de anel cerâmico são a solução padrão no segmento de transformação de plásticos no Brasil — um dos setores industriais mais relevantes para esses componentes. Proporcionam economia de energia de 20–25 % em comparação com as resistências de mica em operações de extrusão contínua. Esse diferencial resulta de maior eficiência na transferência de calor por contato direto com o cilindro e melhor retenção de temperatura durante os ciclos de produção.

Do ponto de vista de manutenção, as coleiras cerâmicas são significativamente mais resistentes que as de mica a golpes mecânicos durante a montagem e desmontagem, e mantêm melhor suas propriedades após ciclos repetidos de partida e parada. A temperatura de trabalho habitual nessas aplicações situa-se entre 150 e 450 °C — faixa em que a cordierita e os aluminossilicatos rendem de forma ótima.

Aquecedores industriais de fluidos

Resistências tubulares com núcleo cerâmico atingem as densidades de potência elevadas necessárias para aquecer óleos industriais, água desmineralizada e fluidos de processo a temperaturas acima de 200 °C, com desempenho dielétrico confiável mesmo na presença de fluidos condutores. A bainha cerâmica atua como barreira dielétrica entre o fio resistivo e o fluido, eliminando o risco de eletrólise e contaminação do fluido pelos metais do elemento aquecedor.

Indústria química e farmacêutica

A inércia química da alumina e da zircônia torna os suportes cerâmicos adequados para ambientes em que o isolante pode ser exposto a vapores ácidos, soluções alcalinas ou solventes agressivos. Em processos farmacêuticos, a ausência de emissões ou desprendimentos de material do suporte cerâmico é um requisito regulatório que as cerâmicas técnicas de alta pureza satisfazem com facilidade, em conformidade com as exigências da ANVISA para equipamentos de aquecimento em plantas farmacêuticas.

Secagem e cura industrial

Os emissores cerâmicos infravermelhos de onda média e onda curta são o padrão em processos de secagem de tintas e vernizes, cura de adesivos, tratamento de superfícies têxteis e secagem de revestimentos sobre papel e papelão. A radiação infravermelha cerâmica penetra diretamente no revestimento sem superaquecer o substrato, aumentando a eficiência energética e reduzindo o tempo de ciclo.

Alimentício e agroindustrial

No Brasil, o setor alimentício e agroindustrial utiliza amplamente resistências com suporte cerâmico em fornos de pasteurização, túneis de esterilização, estufas de secagem de grãos e equipamentos de processamento de proteína vegetal. A inércia química da cerâmica e sua facilidade de limpeza com vapores ou produtos sanitizantes fazem dela a escolha natural nesses ambientes regulados.

Laboratórios e centros de P&D

Elementos de MoSi₂ e SiC são padrão em fornos de pesquisa em materiais, sistemas de análise termogravimétrica (TGA), bancadas de ensaio em alta temperatura e equipamentos de caracterização de materiais cerâmicos e metálicos — segmento em crescimento no Brasil com a expansão dos institutos de pesquisa e das universidades técnicas.

Erros comuns na instalação e manutenção

Erro 1: Não realizar o pré-aquecimento inicial gradual

Suportes cerâmicos novos — especialmente os que absorveram umidade durante o armazenamento — devem passar por um ciclo de pré-aquecimento lento (2–5 °C/min até 200 °C, com patamar de 30 minutos) antes do primeiro uso em produção. Ignorar esse procedimento pode gerar fissuras pela expansão brusca do vapor de água preso nos poros da cerâmica.

Erro 2: Apertar excessivamente os parafusos de fixação

A cerâmica trabalha bem à compressão, mas é frágil à tração e ao cisalhamento. O aperto excessivo dos elementos de fixação mecânica gera tensões de tração localizadas que causam ruptura prematura, especialmente durante os ciclos de dilatação térmica. Os fabricantes especificam torques máximos de aperto que devem ser respeitados.

Erro 3: Não respeitar o espaçamento mínimo entre resistências

Em instalações em fornos de câmara, as resistências com suporte cerâmico devem manter distância mínima entre si e em relação às paredes do forno. Essa distância é especificada nos manuais dos fabricantes de elementos de SiC e MoSi₂ e deve ser rigorosamente respeitada para evitar pontes elétricas quando a cerâmica degrada suas propriedades dielétricas em temperatura muito elevada.

Erro 4: Ignorar o envelhecimento dos elementos de SiC

As varetas de SiC aumentam sua resistência elétrica progressivamente. Operar o forno sem ajustar a tensão de alimentação reduz gradualmente a potência entregada, com o consequente aumento dos tempos de ciclo e possíveis problemas de qualidade do processo. O monitoramento periódico da corrente de cada zona do forno permite detectar esse fenômeno a tempo.

Erro 5: Limpar as cerâmicas com produtos abrasivos ou solventes agressivos

Resíduos superficiais (carepa de óxido, restos de materiais processados) devem ser removidos com ferramentas não abrasivas — escovas de cerdas macias, ar comprimido, aspiradores resistentes ao calor — e nunca com solventes que possam penetrar na porosidade superficial e reagir com a matriz cerâmica durante o próximo ciclo de aquecimento.

Erro 6: Não verificar a resistência de isolamento periodicamente

A degradação dielétrica da cerâmica é gradual e muitas vezes imperceptível até que ocorra um curto-circuito ou uma parada de emergência. A medição periódica com megôhmetro de cada zona do sistema permite detectar deterioração precoce antes que resulte em parada não planejada.

Checklist de manutenção preventiva para sistemas cerâmicos aquecedores

Um programa de manutenção estruturado em três níveis permite maximizar a vida útil do sistema:

Inspeção mensal:

• Inspeção visual de todos os suportes cerâmicos: fissuras, manchas de fusão, deformações.
• Verificação das conexões elétricas entre a cerâmica e os terminais metálicos.
• Limpeza de resíduos com ferramentas não abrasivas.
• Verificação de ruídos ou vibrações incomuns no equipamento.

Inspeção trimestral:

• Medição da resistência de isolamento de cada zona com megôhmetro (valor mínimo recomendado: >1 MΩ à temperatura ambiente).
• Registro e tendência da corrente de cada zona (especialmente em fornos com elementos de SiC).
• Verificação do estado do isolamento da câmara: tijolos refratários, fibra cerâmica.
• Revisão das resistências tubulares, de cartucho ou infravermelhas conforme o tipo de equipamento.

Inspeção anual:

• Desmontagem e inspeção de todos os suportes cerâmicos acessíveis.
• Substituição preventiva de peças com desgaste acumulado superior a 25 % de sua seção original.
• Calibração dos controladores PID e verificação dos termopares ou PT100.
• Verificação do aterramento de todos os equipamentos.
• Auditoria energética do consumo por zona para identificar queda de eficiência.

Sete perguntas para escolher a cerâmica correta

1. Qual é a temperatura máxima do processo, incluindo excursões transitórias? Essa é a definição do intervalo de materiais viáveis: cordierita até 1.300 °C, alumina até 1.600 °C, SiC até 1.600 °C, MoSi₂ até 1.800–1.900 °C.

2. Qual é o tipo de atmosfera do forno ou processo? Atmosferas redutoras podem comprometer elementos de SiC; as oxidantes são ideais para o MoSi₂. Alumina e cordierita são amplamente compatíveis com ambas dentro de suas faixas de temperatura.

3. Com que frequência o sistema parte e para? Processos com muitos ciclos de partida/parada exigem materiais com alta resistência ao choque térmico. A cordierita e os aluminossilicatos superam a alumina nesse aspecto.

4. Qual é a tensão de trabalho e quais normas de segurança se aplicam? Isso determina a espessura mínima de parede cerâmica e o grau de pureza exigido (que afeta diretamente a resistividade elétrica em alta temperatura). No Brasil, as normas ABNT NBR relevantes devem ser consultadas em conjunto com as normas IEC.

5. Há risco de contaminação do processo pelo material do suporte? Em processos farmacêuticos, de semicondutores ou de materiais avançados, a pureza do suporte é um requisito crítico que pode elevar significativamente o custo do material.

6. Há vibração mecânica contínua ou risco de impacto físico? Isso condicionará a espessura mínima de parede e possivelmente a escolha de uma geometria de suporte diferente.

7. Qual é o orçamento disponível e qual é o custo de uma parada não planejada? O custo do suporte cerâmico de alta qualidade é sempre inferior ao custo de uma parada de produção em um processo contínuo. A otimização nunca deve ser feita às custas da qualidade do material.

Normas e certificações relevantes no Brasil

Os suportes cerâmicos para resistências elétricas industriais devem cumprir ou ser compatíveis com diversas normas conforme o setor de aplicação:

• ABNT NBR IEC 60672: norma brasileira para cerâmicas e vidros de uso elétrico, equivalente à IEC 60672 internacional. Define requisitos de propriedades dielétricas, mecânicas e térmicas por classe de material.
• ABNT NBR IEC 60335: norma de segurança para aparelhos eletrodomésticos e similares, que inclui requisitos para materiais isolantes em elementos aquecedores.
• INMETRO: os equipamentos de aquecimento industrial que utilizam suportes cerâmicos podem estar sujeitos a avaliação de conformidade pelo INMETRO dependendo do setor de aplicação.
• ANVISA: para equipamentos utilizados na indústria farmacêutica e alimentícia, os materiais cerâmicos em contato com o processo ou em sua proximidade devem atender requisitos específicos de inércia química e ausência de lixiviação de contaminantes.
• NR-10: a norma regulamentadora de segurança em instalações e serviços em eletricidade, que deve ser considerada no dimensionamento do isolamento cerâmico em equipamentos industriais.

Tendências tecnológicas em cerâmicas para aquecimento industrial

O setor de materiais cerâmicos para aquecimento elétrico está passando por várias evoluções relevantes que chegam progressivamente ao mercado brasileiro:

Elementos MCH (Metal-Ceramic Heater): tecnologia em que a resistência aquecedora é impressa diretamente sobre uma lâmina de alumina por serigrafia e o conjunto é co-sinterizado. A superfície do elemento pode atingir 800 °C em menos de 30 segundos, tornando-o muito atraente para aplicações que exigem aquecimento ultrarrápido.

Nitreto de alumínio (AlN): com condutividade térmica 8–10 vezes superior à da alumina, o AlN permite níveis de uniformidade térmica inatingíveis com cerâmicas convencionais. Atualmente padrão em equipamentos de processamento de wafers semicondutores, com adoção crescente em gestão térmica de baterias para veículos elétricos — segmento em forte crescimento no Brasil.

Fabricação aditiva de cerâmicas: a sinterização seletiva por laser (SLS) e o jetting de aglutinante de pós cerâmicos estão possibilitando a produção de geometrias de suporte de aquecedor previamente impossíveis com técnicas convencionais de conformação, abrindo novas possibilidades de projeto para configurações não padronizadas de fornos e equipamentos.

Revestimentos de zircônia estabilizada (YSZ): sua condutividade térmica excepcionalmente baixa torna o YSZ ideal como revestimento de barreira térmica em elementos aquecedores projetados para minimizar perdas de calor para a estrutura de suporte.

Perguntas frequentes sobre cerâmica para resistências elétricas

É possível fabricar cerâmica para resistências sob medida? Sim. A maioria dos fabricantes especializados oferece geometrias personalizadas a partir dos projetos do cliente, com lotes mínimos acessíveis para peças de tamanho médio. Para lotes pequenos, a usinagem de cerâmica sinterizada padrão costuma ser mais econômica que a conformação personalizada a partir de pó.

Quanto tempo dura um suporte cerâmico em serviço? Em condições normais de operação e com manutenção adequada, suportes de alumina e cordierita têm vida útil de vários anos. Os elementos de SiC duram tipicamente entre 1.000 e 3.000 horas de operação efetiva em plena carga; os de MoSi₂, entre 1.500 e 5.000 horas, dependendo da temperatura de processo e da qualidade do controle elétrico.

Posso substituir a resistência de mica pela cerâmica nas minhas extrusoras? Na maioria dos casos sim, com melhoras mensuráveis em eficiência energética e vida útil. A substituição pode exigir ajuste do sistema de fixação mecânica, pois as coleiras cerâmicas são mais rígidas que as de mica. Consulte o fabricante do elemento aquecedor antes de realizar a substituição.

A cerâmica é condutora ou isolante eletricamente? A cerâmica técnica para resistências elétricas atua como isolante elétrico, não como condutor. Sua alta resistividade (10⁸–10¹⁴ Ω·cm) garante que a corrente não flua por ela. Não deve ser confundida com as cerâmicas supercondutoras de alta temperatura, que são materiais completamente diferentes com aplicações em pesquisa avançada.

Qual a diferença entre resistência cerâmica e resistência de mica? A principal diferença é a temperatura máxima de trabalho (a mica se limita a ~500 °C contra 1.300–1.800 °C das cerâmicas técnicas) e a resistência mecânica (a cerâmica é significativamente mais dura e resistente ao desgaste). Em eficiência energética, as coleiras cerâmicas são superiores às de mica em aplicações de contato direto pela sua maior condutividade térmica em direção à superfície aquecida.

Como escolher entre coleira cerâmica e resistência de cartucho? A coleira cerâmica é indicada quando a superfície a aquecer é cilíndrica e o aquecimento deve ser uniforme ao longo do perímetro (cilindros de extrusoras, tubos). A resistência de cartucho cerâmico é indicada para aquecimento localizado de moldes, blocos metálicos ou platinas, onde o elemento deve ser inserido em um furo calibrado para máxima transferência de calor por contato.

Conclusão

A cerâmica para resistências elétricas não é um componente secundário: é a base estrutural e elétrica sobre a qual se apoia a confiabilidade de todo o sistema de aquecimento industrial. Escolher o material correto — alumina, cordierita, esteatita, mulita, SiC ou MoSi₂ — com base na faixa de temperatura, atmosfera, perfil de ciclagem térmica, ambiente químico e normas aplicáveis é a decisão que separa um sistema de aquecimento eficiente e duradouro de um propenso a falhas e paradas custosas.

Investir em um suporte cerâmico de qualidade sempre se paga por meio de maior vida útil do sistema, menores custos de manutenção e, em muitos casos, uma economia de energia mensurável que se traduz diretamente em rentabilidade operacional. Para um fabricante brasileiro que busca competitividade, cada ponto percentual de redução no consumo de energia e na frequência de manutenção representa vantagem concreta frente à concorrência.
