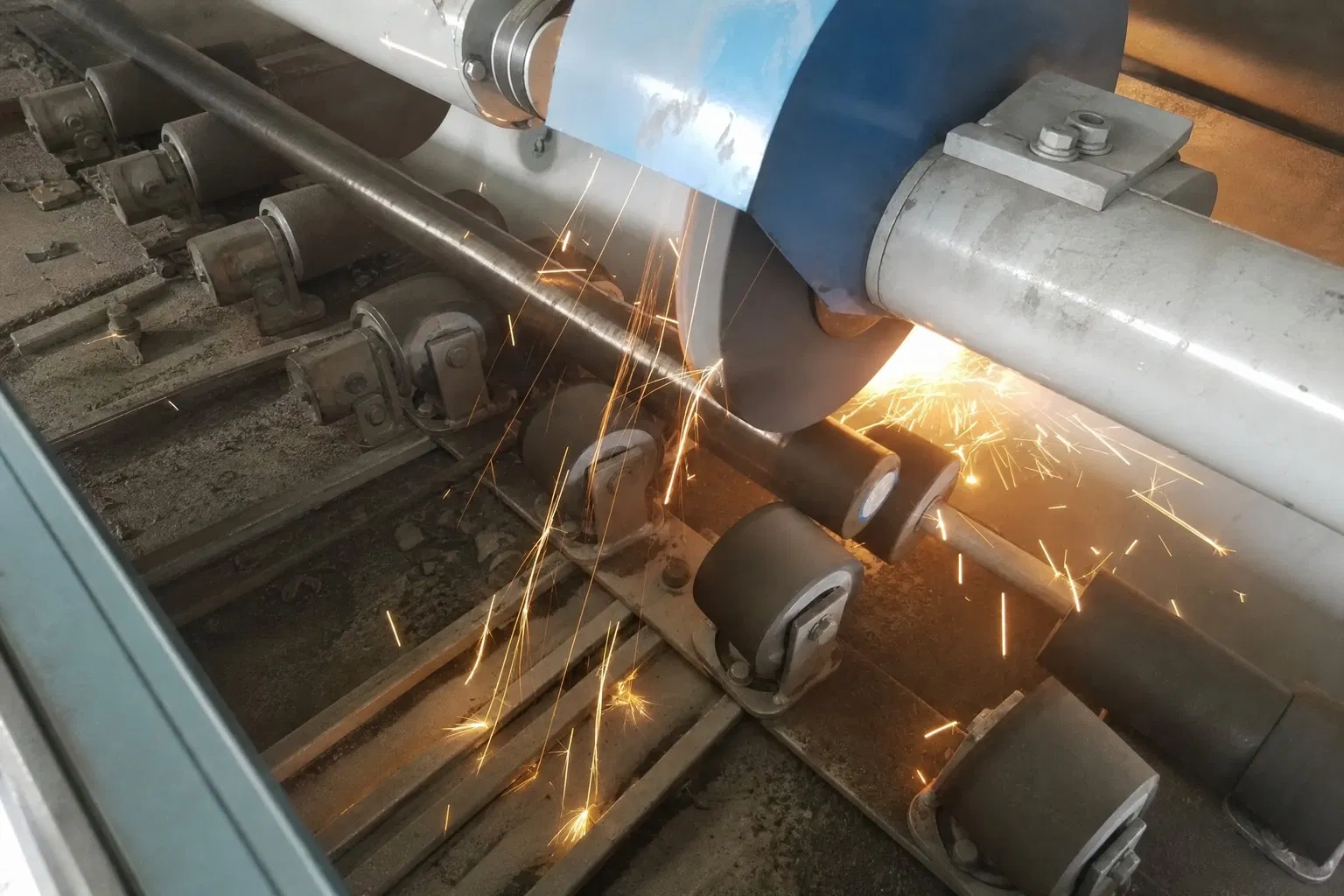

Introdução

No polimento industrial de tubos, a diferença entre um acabamento consistente e um que obriga a reprocessar lotes inteiros raramente está na máquina em si, mas em três decisões tomadas antes de ligar o equipamento: qual abrasivo corresponde a cada etapa do processo, a qual norma de rugosidade reconhecida internacionalmente o acabamento exigido se traduz, e qual modelo de máquina, entre as diferentes tecnologias disponíveis, é realmente o adequado para a geometria da peça e o volume de produção da planta. Este guia se concentra exatamente nesses três pontos, pensado para o engenheiro de processos ou o comprador técnico que já entende o que é uma politriz e agora precisa tomar a decisão de compra ou de configuração de consumíveis.

A seleção de abrasivos não é um detalhe menor do processo: junto com a pressão do cabeçote e a velocidade de avanço, é um dos três fatores que determinam se um tubo sai da linha com a rugosidade especificada pelo cliente ou se precisa ser reprocessado. Um abrasivo agressivo demais na etapa final deixa marcas que nenhuma politriz, por melhor que seja sua rigidez estrutural, consegue corrigir sem retroceder etapas; um abrasivo fino demais na etapa de desbaste multiplica os tempos de ciclo e o consumo de consumíveis sem necessidade. Entender essa lógica é o que separa uma oficina que produz acabamentos consistentes de uma que depende da perícia individual do operador em cada lote.

Seleção de Abrasivos por Etapa e Tipo de Acabamento

O processo de polimento de tubos industriais raramente é resolvido com um único abrasivo. Salvo em peças de baixa exigência estética, o percurso típico passa por pelo menos duas ou três etapas, cada uma com um abrasivo diferente em material, grão e suporte (cinta, disco ou roda), e cada uma projetada para remover as marcas deixadas pela etapa anterior sem introduzir novas. A primeira etapa, o desbaste, tem como objetivo eliminar defeitos estruturais reais: cordões de solda, carepa de laminação, oxidação superficial e descarbonetação. Aqui são empregados grãos cerâmicos ou de zircônio, muito mais duros e com maior capacidade de fratura autoafiável do que o óxido de alumínio convencional, o que lhes permite manter a capacidade de corte mesmo sob a pressão e o calor gerados ao remover material de solda. A faixa de grão típica para esta etapa vai de P36 a P80 nas cintas mais agressivas, caindo para P100–P120 quando o defeito a remover já é menor.

Superada a etapa de desbaste, entra a fase intermediária, cujo objetivo já não é remover defeitos, mas uniformizar e refinar o padrão de riscos deixado pelo grão grosso. Nessa fase, o óxido de alumínio branco ou o óxido de alumínio semifriável oferecem um equilíbrio melhor entre agressividade de corte e qualidade de acabamento do que o zircônio, que tende a deixar um padrão mais profundo do que o adequado nessa etapa. Os grãos habituais vão de P150 a P240, e é comum que linhas com vários cabeçotes em série — como permite a configuração modular das nossas politrizes Centerless — atribuam dois ou três cabeçotes consecutivos a essa fase, cada um com grão progressivamente mais fino, em vez de pular direto de P80 para P240 em um único passe, o que deixaria resíduos do riscado anterior visíveis sob o acabamento final.

A etapa de acabamento fino — a que determina se o tubo termina acetinado, esmerilhado comercial ou em polimento espelhado — já não trabalha com cintas abrasivas convencionais na maioria dos casos, mas com rodas de tecido costurado ou de feltro combinadas com massas de polir. Para o acabamento acetinado direcional, tão solicitado em mobiliário de aço inoxidável e estruturas arquitetônicas, ainda se usa cinta abrasiva, mas já em grão P320 a P400, montada em um cabeçote de baixa pressão para evitar superaquecer a superfície. Para o polimento espelhado verdadeiro, exigido pela indústria alimentícia e farmacêutica em sua variante sanitária, recorre-se a rodas de algodão ou feltro impregnadas com massa de óxido de cromo ou de alumínio em emulsão, um processo que normalmente exige duas ou três passadas com massas de granulometria decrescente para eliminar completamente o “haze” ou véu residual deixado pelo polimento com cinta.

Etapa do processo	Abrasivo recomendado	Faixa de grão típica	Objetivo técnico
Desbaste / eliminação de solda	Zircônio ou cerâmico autoafiável	P36 – P80	Remover cordão de solda, carepa, oxidação superficial
Desbaste fino / transição	Óxido de alumínio semifriável	P100 – P150	Uniformizar o riscado deixado pelo desbaste
Acabamento intermediário / esmerilhamento	Óxido de alumínio branco	P150 – P240	Reduzir profundidade do risco, preparar para o acetinado
Acetinado direcional (brushed)	Cinta não tecida ou P320–P400	P320 – P400	Acabamento comercial uniforme, padrão direcional visível
Polimento espelhado / sanitário	Roda de algodão/feltro + massa (óxido de cromo ou alumínio)	Equivalente a P600–P1200+	Ra mínima, sem padrão de risco visível

Um fator frequentemente negligenciado é a compatibilidade química entre o abrasivo e o material base. Em aço inoxidável austenítico (304, 316, 316L), é crítico usar abrasivos livres de ferro e enxofre — os chamados abrasivos “iron-free” — porque partículas ferrosas incrustadas na superfície durante o polimento podem gerar pontos de corrosão por contaminação cruzada uma vez que a peça entra em serviço, mesmo que visualmente o acabamento pareça impecável. Isso é particularmente relevante para tubos destinados a linhas sanitárias ou farmacêuticas, onde uma inspeção com líquidos penetrantes ou passivação química revelaria o problema somente depois que a peça já saiu da fábrica.

Normas de Rugosidade Superficial (Ra) Aplicáveis ao Polimento de Tubos

Falar em “acabamento acetinado” ou “polimento espelhado” sem referência a uma norma é, na prática industrial, insuficiente para especificar um pedido ou validar a conformidade de um lote. A rugosidade superficial é medida e especificada sob normas internacionais que definem tanto o parâmetro a medir quanto o método de medição. O parâmetro mais utilizado na indústria de tubos e perfis metálicos é Ra (rugosidade média aritmética), definido e padronizado em normas como a ISO 4287 (que define os parâmetros do perfil de rugosidade) e a ISO 4288 (que estabelece as regras e procedimentos para sua avaliação), seu equivalente norte-americano ASME B46.1, e a norma que rege como a rugosidade deve ser indicada em desenhos de engenharia, a ISO 1302.

Essas normas não determinam qual acabamento usar para cada aplicação — isso é definido pela especificação do cliente final ou pela norma do setor, como as 3-A Sanitary Standards em alimentos e bebidas, ou a ASME BPE na indústria biofarmacêutica — mas fornecem a linguagem comum para que um tubo polido em Shenzhen e verificado em uma planta no Brasil, México ou Estados Unidos estejam falando da mesma grandeza física ao dizerem “Ra 0,8”. A medição é feita tipicamente com um rugosímetro de contato (perfilômetro de agulha) que percorre um comprimento de amostragem padronizado sobre a superfície e calcula o desvio médio do perfil em relação à linha central.

Classe de acabamento	Ra típica (μm)	Ra típica (µin)	Grão de abrasivo associado	Aplicação representativa
Desbaste / estrutural	3,2 – 6,3	125 – 250	P36 – P80	Peças não visíveis, pré-solda ou pré-revestimento
Esmerilhamento comercial	1,6 – 3,2	63 – 125	P100 – P150	Estruturas industriais, mobiliário econômico
Acetinado (brushed)	0,8 – 1,6	32 – 63	P240 – P320	Mobiliário de aço inoxidável, arquitetura, corrimãos
Sanitário / semi-espelhado	0,4 – 0,8	16 – 32	P400 + roda de tecido	Tubulação alimentícia, equipamentos de processo
Espelhado (High Mirror)	≤ 0,2 – 0,4	≤ 8 – 16	Massa de polir + roda de algodão	Farmacêutica, biotecnologia, componentes ópticos e decorativos

Vale esclarecer uma distinção que gera confusão em pedidos de compra: um valor de Ra baixo não equivale automaticamente a “grau sanitário”. O acabamento sanitário, tal como exigido, por exemplo, pela ASME BPE para a indústria biofarmacêutica, não especifica apenas um Ra máximo (geralmente Ra ≤ 0,5 µm, ou até Ra ≤ 0,38 µm para superfícies de contato do produto em aplicações críticas), mas também a ausência de porosidade superficial, a limpeza química posterior ao polimento (passivação) e, em muitos casos, a rastreabilidade documental do processo por meio de um certificado 3.1 conforme a EN 10204. Uma politriz bem configurada pode atingir o valor de Ra exigido, mas a conformidade normativa completa do acabamento sanitário depende também das etapas posteriores de limpeza e passivação, que ficam fora do escopo da própria máquina de polimento.

Critérios de Seleção da Politriz

Definido o acabamento-alvo e o abrasivo correspondente, a pergunta passa a ser qual tecnologia de máquina é adequada para produzi-lo de forma repetível. O primeiro critério, e o que mais rapidamente descarta opções, é a geometria da peça. Se toda a produção é de tubos retos, um sistema Centerless por cinta é quase sempre a opção de maior rendimento e menor custo por peça, pois permite configurar linhas com vários cabeçotes em série que fazem desbaste, acabamento intermediário e final em um único passe contínuo. Já se a produção inclui tubos curvados, cotovelos, guidões ou perfis com trechos não retilíneos, a geometria Centerless deixa de ser viável — o tubo não consegue girar de forma estável sobre a régua de suporte — e a decisão se desloca obrigatoriamente para um sistema planetário ou orbital, no qual é o cabeçote que gira ao redor de um tubo que avança linearmente sem rotacionar.

O segundo critério é o material e o nível de acabamento exigido. Para aço-carbono destinado a desbaste ou eliminação de oxidação, praticamente qualquer uma das nossas politrizes atende sem maior exigência. Para aço inoxidável destinado a polimento espelhado ou sanitário, por outro lado, convém priorizar máquinas com sistema de refrigeração líquida integrado (Wet System), pois o risco de queima térmica e escurecimento é muito maior em inox do que em aço-carbono, e uma vez que ocorre o escurecimento por superaquecimento, a única solução é retroceder a uma etapa de desbaste e repetir todo o processo de acabamento, com o consumo de tempo e abrasivo que isso implica.

O terceiro critério, muitas vezes subestimado na etapa de cotação, é a faixa de diâmetros e geometrias que a planta realmente processa. Comprar uma máquina superdimensionada para o diâmetro típico de produção implica pagar por uma capacidade de ajuste que não será usada, enquanto subdimensionar a máquina obriga a terceirizar o polimento das peças fora da faixa, o que corrói a margem do projeto. Por isso, antes de selecionar o modelo, recomendamos mapear a distribuição real de diâmetros e seções que passam pela linha em um período representativo (por exemplo, os últimos seis meses de ordens de produção) em vez de dimensionar apenas em função da peça ocasionalmente maior ou menor produzida.

Comparativo de Catálogo: Modelos de Politrizes Heatecx

A tabela abaixo reúne, especificação por especificação, os seis modelos de politriz de tubos que fabricamos, para facilitar uma comparação direta antes de solicitar cotação. As especificações marcadas como “consultar ficha” correspondem a dados que variam conforme a configuração e são definidos junto com nossa equipe técnica no momento da cotação.

Modelo	Geometria da peça	Diâmetro / seção de processo	Motor	Precisão de polimento	Ideal para
MP-06	Tubo plano, oval e quadrado	Perfis planos e quadrados (consultar ficha)	Consultar ficha	Consultar ficha	Perfis não redondos, rebarbação e esmerilhamento de superfícies planas
MP-05	Tubo redondo / barra cilíndrica	Ø 10 – 400 mm, comprimento ilimitado	9,75 Kw	0,02 mm	Polimento pós-torneamento de alta precisão em tubos e barras cilíndricas
MP-04	Tubo curvado / cotovelos / perfis ovais (planetária)	Ø 5 – 200 mm, comprimento ilimitado	4 Kw / 380V	Consultar ficha	Peças curvadas onde a geometria Centerless não é viável
MP-03	Interior de tubo reto	Consultar ficha	4 Kw	0,02 mm	Brunimento e rebarbação de parede interna, tubulações de precisão
MP-02	Barras, tubos quadrados, planos, cantoneiras, perfis em C	1×1 cm – 10×10 cm	Consultar ficha	0,05 mm	Carpintaria metálica e perfis de seção não redonda em volume
MP01-1	Tubo redondo e reto	Consultar ficha	Consultar ficha	Consultar ficha	Entrada de linha, oficinas com orçamento ajustado ou baixo volume

Para quem compara pela primeira vez, dois pares de modelos costumam gerar dúvidas. O primeiro é MP-05 versus MP01-1: ambas processam tubo redondo reto, mas enquanto a MP-05 é construída para precisão pós-torneamento (0,02 mm) com um motor de 9,75 Kw pensado para produção contínua de alto volume, a MP01-1 é a opção semiautomática de entrada, adequada quando o volume ainda não justifica o investimento em um equipamento de maior potência. O segundo par é MP-04 versus MP-06: ambas resolvem geometrias que um sistema Centerless simples não consegue processar, mas a MP-04 é pensada especificamente para peças curvadas por meio de tecnologia planetária, enquanto a MP-06 resolve perfis retos, mas não redondos — planos, ovais e quadrados — onde o desafio não é a curvatura, mas a seção transversal não redonda.

Caso de Aplicação

Um fabricante de resistências tubulares para fornos industriais, exportando para o Mercosul, recebeu uma especificação de cliente exigindo Ra ≤ 0,8 µm no exterior de tubos de aço inoxidável 316L de 25 mm de diâmetro, previamente ao processo de dobra e enchimento com MgO. A rota de processo definida junto com nossa equipe técnica combinou uma MP-05 para a etapa de desbaste e esmerilhamento (grão P80 seguido de P150 em duas passadas) e uma etapa final com roda de tecido e massa de óxido de alumínio para atingir o acetinado fino exigido, evitando assim uma terceira máquina dedicada apenas ao acabamento. A verificação de conformidade foi feita com rugosímetro portátil em três pontos por lote, documentando os valores sob a ISO 4287 no relatório de qualidade entregue junto ao embarque.

Perguntas Frequentes

Posso usar o mesmo abrasivo para aço-carbono e aço inoxidável?

Não é recomendável. Abrasivos com teor de ferro, comuns em grãos convencionais de óxido de alumínio marrom, podem deixar partículas ferrosas incrustadas na superfície do aço inoxidável, gerando pontos de corrosão por contaminação cruzada mesmo quando o acabamento visual parece correto. Para inox, especialmente em aplicações sanitárias ou farmacêuticas, deve-se usar abrasivo certificado “iron-free” e, quando a especificação exigir, submeter a peça a passivação química posterior.

Como o grão do abrasivo (P36, P80, P240…) se relaciona com o valor de Ra que vou obter?

A relação não é linear nem fixa: depende também da pressão do cabeçote, da velocidade de avanço do tubo e do número de passadas. A tabela deste guia oferece faixas orientativas verificadas em produção, mas a forma correta de fixar um processo repetível é rodar uma peça de teste, medir o Ra resultante com rugosímetro e documentar a receita de parâmetros (grão, pressão, velocidade) para replicá-la na produção — algo que nossos sistemas com controle CLP permitem armazenar como receita digital.

Todas as politrizes do catálogo conseguem atingir polimento espelhado?

A etapa de polimento espelhado depende mais do consumível final (roda de tecido/feltro + massa) do que da máquina em si, portanto, tecnicamente, qualquer um dos seis modelos pode chegar a esse acabamento se configurado com o cabeçote adequado para essa etapa. A diferença real entre os modelos está na geometria de peça que cada um processa e na eficiência com que se chega a essa etapa final.
