No projeto de sistemas de aquecimento industrial, a seleção do material do elemento de aquecimento é o coração do desempenho térmico. Não se trata apenas de gerar calor, mas de garantir longevidade, eficiência energética e integridade estrutural sob condições extremas. Na Heatecx, somos especialistas em fornecer soluções de engenharia térmica que otimizam processos industriais complexos no mercado brasileiro.

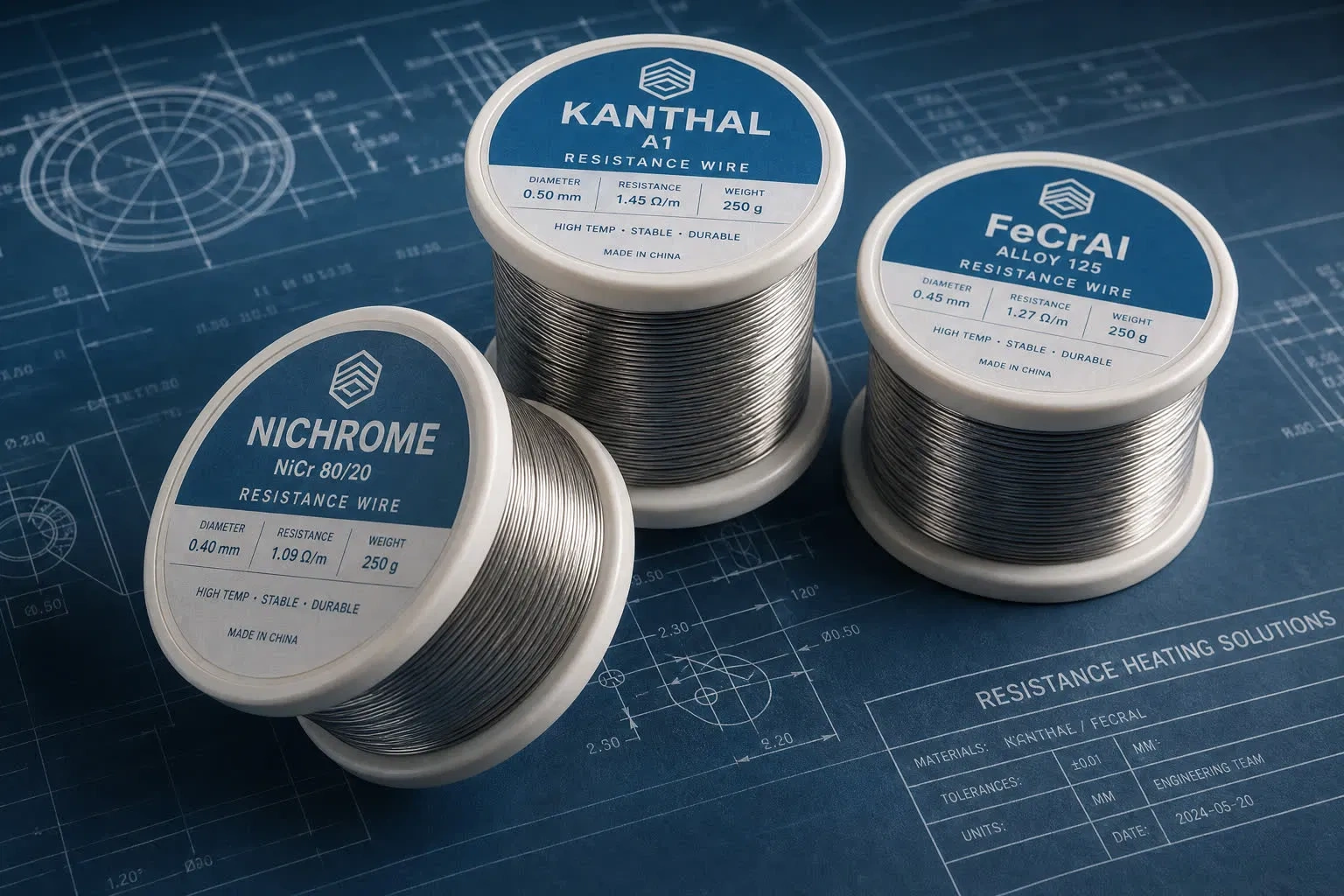

Este Guia Definitivo de Fios de Resistência: Nichrome, Kanthal e FeCrAl analisa em profundidade as três famílias de ligas mais críticas: Nichrome (NiCr), Kanthal e FeCrAl, fornecendo a engenheiros e operadores as informações necessárias para uma tomada de decisão técnica e rigorosa.
1. Nichrome (Níquel-Cromo): O Padrão de Ouro em Estabilidade Mecânica e Dutilidade
As ligas de Níquel-Cromo, comumente conhecidas como Nichrome (sendo a NiCr 80/20 a mais proeminente), têm sido o pilar da indústria por décadas. Seu sucesso reside em seu excepcional comportamento mecânico e químico em faixas de temperatura média-alta, o que as torna uma opção confiável para resistências elétricas industriais que requerem flexibilidade e durabilidade.
Metalurgia e Formação da Camada de Óxido Protetora
Ao ser aquecido, o Nichrome desenvolve uma camada protetora de óxido de cromo (Cr₂O₃). Esta camada é notavelmente aderente e elástica, o que significa que não descasca facilmente durante os ciclos de expansão e contração térmica. Esta característica é crucial para a vida útil do elemento de aquecimento, pois previne a oxidação interna e a degradação prematura do material.
• Composição Típica: 80% Níquel, 20% Cromo (NiCr 80/20). Outras variantes incluem NiCr 60/15 com Fe.
• Temperatura Máxima de Operação: Aproximadamente 1150°C – 1200°C em ar, dependendo do grau e da carga superficial.
• Resistência ao “Creep” (Deformação por Fluência): Excelente. Mantém sua forma estrutural sem se deformar excessivamente sob o próprio peso em altas temperaturas, o que é vital para a estabilidade dimensional em aplicações críticas.
Vantagens Chave para o Projeto e Operação Industrial no Brasil
1 Dutilidade Pós-Uso: Ao contrário das ligas de ferro, o Nichrome permanece dúctil e maleável mesmo após longos períodos de operação em altas temperaturas. Isso facilita enormemente os reparos, a manutenção e os ajustes mecânicos sem risco de fratura do fio.
2 Desempenho em Ciclos Térmicos: É a opção preferida para aplicações com ligas e desliga frequentes (ciclos térmicos), como seladoras de plástico, torradeiras industriais ou certos tipos de fornos intermitentes, devido ao seu coeficiente de expansão térmica mais estável.
3 Propriedades Não Magnéticas: O Nichrome 80/20 é praticamente não magnético, o que o torna ideal para aplicações onde campos magnéticos devem ser minimizados ou controlados, como em equipamentos de laboratório ou instrumentação sensível.
4 Boa Soldabilidade: Permite uniões elétricas e mecânicas confiáveis, o que simplifica a fabricação e a montagem de elementos de aquecimento complexos.
2. Kanthal e FeCrAl: A Vanguarda em Temperaturas Extremas e Eficiência Energética
Embora Kanthal seja uma marca registrada e líder mundial, seu nome tornou-se o padrão da indústria para se referir às ligas de Ferro-Cromo-Alumínio (FeCrAl). Estas ligas foram desenvolvidas especificamente para superar as limitações de temperatura do Nichrome, oferecendo um desempenho superior em ambientes de calor extremo.
A Revolução do Óxido de Alumínio e seu Impacto na Resistência à Oxidação
A chave para o desempenho superior do FeCrAl é a formação de uma camada de óxido de alumínio (Al₂O₃) em sua superfície quando aquecido. Diferente do óxido de cromo, o óxido de alumínio é um isolante elétrico superior e oferece uma proteção muito mais robusta e duradoura contra a oxidação e a corrosão em temperaturas extremamente altas. Esta camada densa e estável é fundamental para a longevidade das resistências em fornos de alta temperatura.
• Composição Típica: Ferro (base), Cromo (20-30%) e Alumínio (4-7%).
• Temperatura Máxima de Operação: Pode atingir até 1425°C (2600°F), o que é crítico para aplicações como fornos de cerâmica, fundição de metais não ferrosos e tratamentos térmicos avançados.
• Resistividade Elétrica: Significativamente maior que a do Nichrome. Isso permite projetar elementos de aquecimento com maior potência em um volume mais reduzido, otimizando o espaço e a eficiência energética.
• Peso: É aproximadamente 20% mais leve que o Nichrome, o que pode reduzir o custo por unidade de peso e a carga estrutural no forno, facilitando o manuseio e a instalação.
Desafios Técnicos e Considerações de Projeto
• Fragilidade Pós-Uso: Uma vez que o FeCrAl foi aquecido pela primeira vez e formou sua camada de óxido de alumínio, sua estrutura cristalina muda, tornando-se extremamente quebradiço ao esfriar. Qualquer tentativa de dobrá-lo ou manipulá-lo mecanicamente após seu primeiro ciclo de aquecimento resultará em fratura. Isso requer um manuseio cuidadoso durante a instalação e a manutenção.
• Crescimento de Grão e Deformação (Creep): Em temperaturas muito altas, o material tende a “crescer” ou deformar mais que o Nichrome. Isso faz com que seja imprescindível o uso de suportes cerâmicos adequados e um projeto que antecipe essa expansão para evitar curtos-circuitos ou falhas estruturais.
• Magnetismo: Ao contrário do Nichrome, as ligas FeCrAl são magnéticas, o que pode ser uma consideração em certas aplicações sensíveis a campos magnéticos.
3. Tabela Comparativa Técnica Detalhada: Nichrome vs. Kanthal / FeCrAl
Para uma decisão informada, é crucial comparar as propriedades chave dessas ligas:
| Propriedade | Nichrome (NiCr 80/20) | Kanthal / FeCrAl (Altos Graus) |
| Ponto de Fusão | ~1400°C | ~1500°C |
| Temp. Máx. de Trabalho (em ar) | 1200°C | 1425°C |
| Densidade (g/cm³) | 8.41 | 7.10 |
| Resistividade a 20°C (μΩ·m) | 1.08 | 1.45 |
| Coeficiente de Temp. de Resistência | Baixo | Muito baixo |
| Camada Protetora Primária | Óxido de Cromo (Cr₂O₃) | Óxido de Alumínio (Al₂O₃) |
| Comportamento Mecânico a Alta Temp. | Excelente estabilidade, boa resistência ao creep | Tendência à deformação (creep), requer suportes |
| Dutilidade Pós-Uso | Mantém a dutilidade | Torna-se extremamente quebradiço |
| Magnetismo | Não magnético | Magnético |
| Resistência à Sulfuração | Baixa | Alta |
| Custo Relativo | Mais elevado (devido ao Níquel) | Mais econômico / Eficiente por unidade de calor |
4. O Impacto Crítico da Atmosfera na Vida Útil do Elemento de Aquecimento
A durabilidade e o desempenho de um fio de resistência dependem não apenas da temperatura, mas fundamentalmente da composição química do ambiente de trabalho. Na Heatecx, enfatizamos a importância de analisar a atmosfera do forno ou sistema antes da seleção do material:
• Atmosferas Oxidantes (Ar, Oxigênio): Ambas as ligas funcionam bem em ar. No entanto, o FeCrAl é superior em temperaturas acima de 1200°C devido à estabilidade de sua camada de Al₂O₃. O Nichrome é excelente até seu limite de temperatura, formando uma camada de Cr₂O₃ que o protege eficazmente.
• Atmosferas Redutoras (Hidrogênio, Monóxido de Carbono, Nitrogênio): O Nichrome costuma se comportar melhor nessas atmosferas, pois a camada de óxido de alumínio do FeCrAl pode ser comprometida ou reduzida, perdendo sua proteção. É crucial consultar as especificações do fabricante para cada liga em atmosferas redutoras.
• Presença de Enxofre: O Nichrome é altamente vulnerável ao ataque de enxofre (sulfuração), que pode formar sulfetos de níquel de baixo ponto de fusão, destruindo rapidamente o elemento. Em ambientes com enxofre, o FeCrAl é a escolha obrigatória devido à sua superior resistência à sulfatação.
• Atmosferas Carburantes: Ambas as ligas podem sofrer carburação, que forma carbonetos metálicos que reduzem a dutilidade e a vida útil. São necessárias ligas específicas ou revestimentos protetores.
• Vácuo: Em altas temperaturas no vácuo, o cromo no Nichrome pode evaporar, contaminando o processo e degradando o elemento. Nessas condições, são necessárias ligas específicas ou o uso de FeCrAl com precauções, já que o alumínio também pode evaporar em temperaturas muito elevadas.
5. Aplicações Industriais Específicas e Casos de Uso no Brasil
A escolha do fio de resistência adequado impacta diretamente na eficiência operacional e no retorno sobre o investimento. Aqui estão detalhadas as aplicações chave por setor:
• Indústria do Plástico: O Fio Resistivo Plano (Flat Wire) de Nichrome é ideal para mordentes de selagem, cortadores de espuma e elementos de aquecimento de extrusoras devido à sua resposta térmica rápida, dutilidade e capacidade de suportar ciclos de liga/desliga frequentes.
• Tratamento Térmico de Metais: O FeCrAl é preferido em fornos de têmpera, revenimento, recozimento e sinterização por sua capacidade de operar em temperaturas extremamente altas e sua eficiência energética. É fundamental para processos que exigem precisão e uniformidade térmica.
• Fabricação de Vidro e Cerâmica: O Kanthal A1 e outras ligas FeCrAl de alto grau são o padrão indiscutível para fornos de queima de cerâmica, vidro e esmaltes, onde são necessárias temperaturas superiores a 1300°C para atingir os pontos de fusão e sinterização.
• Eletrodomésticos e Industrial Leve: O Nichrome é comum em torradeiras, secadores de cabelo industriais, fornos de convecção e aquecedores de água por seu equilíbrio entre custo, desempenho e facilidade de fabricação.
• Laboratórios e Prototipagem: O Nichrome é mais fácil de manipular e bobinar para resistências personalizadas e protótipos rápidos devido à sua dutilidade, o que permite aos engenheiros ajustar projetos com maior facilidade.
• Aquecedores Tubulares e de Cartucho: Ambas as ligas são utilizadas, mas o Nichrome é frequentemente preferido para aplicações onde a vibração ou o choque mecânico são uma preocupação, enquanto o FeCrAl é usado quando é necessária uma maior densidade de potência ou temperatura.
6. Manutenção Preventiva e Boas Práticas para Estender a Vida Útil de Suas Resistências
Uma manutenção adequada é tão crucial quanto a seleção do material para maximizar a vida útil dos elementos de aquecimento e garantir um desempenho ótimo. Na Heatecx, recomendamos as seguintes práticas:
5 Evitar Contaminantes: O contato com óleos, sais, vapores corrosivos ou metais de baixo ponto de fusão (como chumbo, zinco, estanho ou latão) pode destruir a camada protetora do fio, provocando falhas prematuras. Garanta um ambiente de trabalho limpo.
6 Controle da Carga Superficial (W/cm²): Não sobrecarregue o elemento. Uma carga superficial excessiva eleva a temperatura interna do fio acima de seu limite de projeto, acelerando a oxidação e o creep, o que leva a uma falha prematura. Calcule e respeite sempre a carga superficial recomendada.
7 Uso de Suportes Cerâmicos Adequados: Certifique-se de que os Isoladores de Cerâmica estejam limpos, em bom estado e corretamente dimensionados. Suportes inadequados ou danificados podem criar pontos quentes, deformações e curtos-circuitos. A cerâmica de alta pureza é essencial para o isolamento elétrico e térmico.
8 Conexões Elétricas Confiáveis: Conexões frouxas ou corroídas geram resistência adicional e calor localizado, o que pode queimar o fio nos pontos de conexão. Utilize Pinos Terminais de alta qualidade, projetados para altas temperaturas, e garanta um aperto firme e limpo.
9 Inspeção Regular: Realize inspeções visuais periódicas para detectar sinais de deformação, oxidação excessiva, rachaduras na cerâmica ou pontos quentes. A detecção precoce pode prevenir falhas catastróficas.
10 Controle de Temperatura: Um controle preciso da temperatura do forno é vital. Flutuações excessivas ou o superaquecimento podem reduzir drasticamente a vida útil do elemento.
Perguntas Frequentes (FAQ) para Engenheiros e Técnicos Industriais no Brasil
Qual é a principal diferença entre Nichrome e Kanthal em termos de desempenho para aquecimento industrial?
A principal diferença reside na temperatura máxima de operação e no comportamento mecânico pós-uso. O Kanthal (FeCrAl) suporta temperaturas significativamente mais altas (até 1425°C) e tem maior resistividade, mas torna-se quebradiço após o primeiro aquecimento. O Nichrome opera até 1200°C, é mais dúctil pós-uso e resiste melhor aos ciclos térmicos e às vibrações, sendo ideal para resistências elétricas que exigem flexibilidade.
Posso substituir um elemento de Nichrome por um de Kanthal diretamente sem modificar o projeto?
Não é recomendado. Devido à maior resistividade do Kanthal, um elemento projetado para Nichrome terá uma potência menor se o material for trocado mantendo as mesmas dimensões (comprimento e diâmetro). É imprescindível recalcular o comprimento ou o diâmetro do fio para manter a potência desejada. Além disso, as propriedades mecânicas e a fragilidade pós-uso do Kanthal exigem considerações de projeto diferentes para os suportes, especialmente em fornos industriais.
Por que minha resistência elétrica queima ou falha prematuramente nos pontos de conexão?
Este é um problema comum que geralmente se deve a um mau contato elétrico ou mecânico nos terminais. As causas incluem conexões frouxas, corrosão, uso de materiais de conexão inadequados ou uma carga de corrente excessiva para o terminal. Isso gera uma resistência adicional e um calor localizado intenso que excede a capacidade do fio nesse ponto. Recomendamos o uso de Pinos Terminais de alta qualidade, projetados para altas temperaturas, e garantir um aperto firme e limpo.
Como posso identificar se um fio é Nichrome ou FeCrAl se não tenho a documentação?
Um teste rápido e simples é o magnetismo: as ligas FeCrAl são fortemente atraídas por um ímã, enquanto o Nichrome 80/20 é praticamente não magnético. Para uma identificação precisa, seria necessário um análise metalúrgica.
O que é a “carga superficial” e por que é importante para elementos de aquecimento?
A carga superficial (expressa em W/cm² ou W/in²) é a potência dissipada por unidade de superfície do elemento de aquecimento. É um parâmetro crítico de projeto. Uma carga superficial muito alta significa que o fio está trabalhando acima de sua capacidade de dissipação de calor, o que eleva sua temperatura interna, acelera a oxidação e o creep, e reduz drasticamente sua vida útil. Manter a carga superficial dentro dos limites recomendados pelo fabricante é fundamental para a longevidade de qualquer resistência elétrica industrial.
Conclusão: A Escolha Inteligente para a Excelência em Aquecimento Industrial no Brasil
A excelência no calor industrial começa com a seleção e o manuseio adequados da matéria-prima. Seja para as necessidades que exigem a resiliência e dutilidade do Nichrome para ciclos frequentes, ou a potência e resistência a temperaturas extremas do FeCrAl para processos de alta exigência, na Heatecx fornecemos o suporte técnico e os materiais da mais alta qualidade.
