En el diseño de sistemas de calefacción industrial, la selección del material del elemento calefactor es el núcleo del rendimiento térmico. No se trata solo de generar calor, sino de garantizar la longevidad, la eficiencia energética y la integridad estructural bajo condiciones extremas. En Heatecx, somos especialistas en proporcionar soluciones de ingeniería térmica que optimizan procesos industriales complejos.

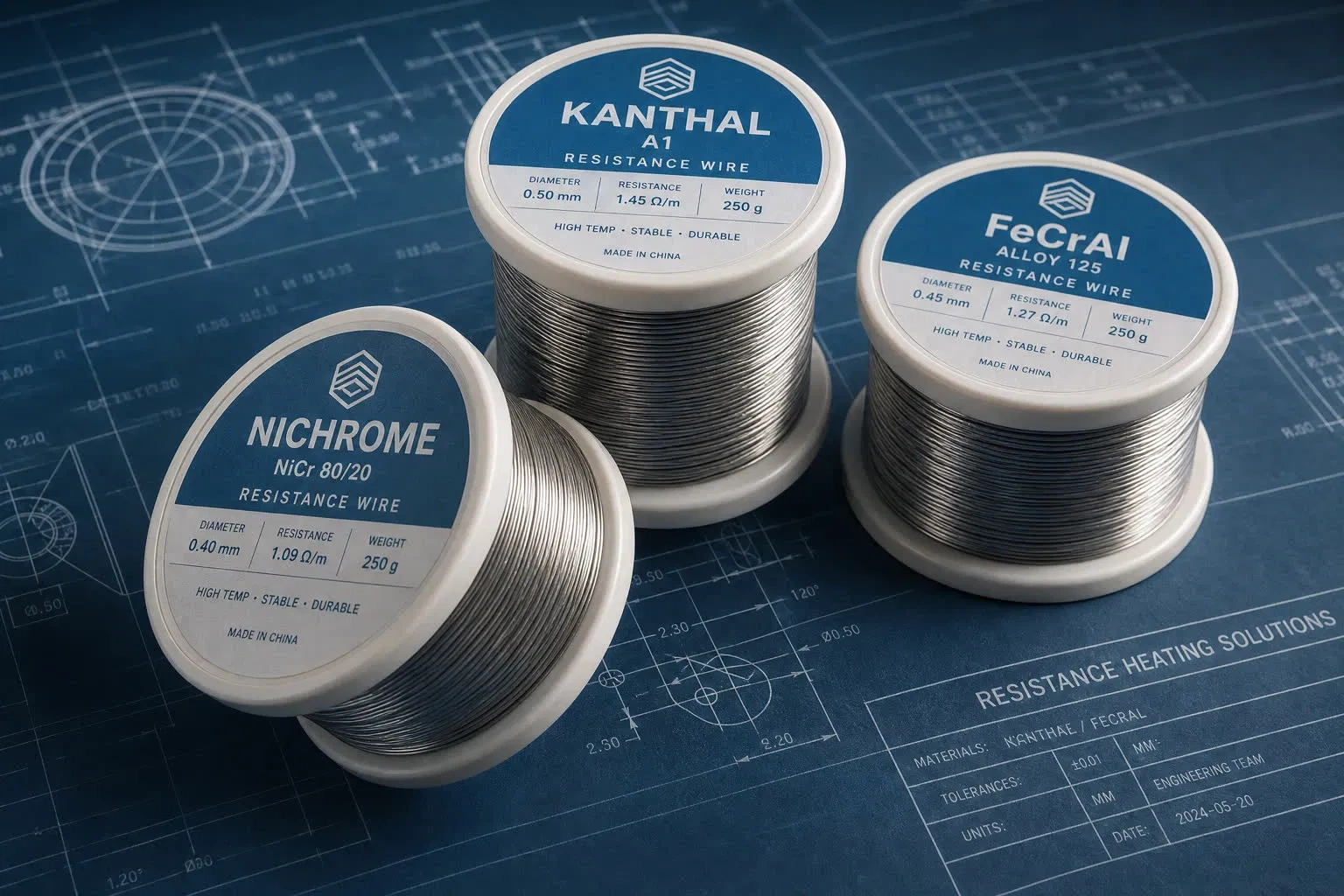

Esta guía exhaustiva de Alambres de Resistencia: Nichrome, Kanthal y FeCrAl analiza en profundidad las tres familias de aleaciones más críticas: Nichrome (NiCr), Kanthal y FeCrAl, proporcionando a ingenieros y operadores la información necesaria para una toma de decisiones técnica y rigurosa.
1. Nichrome (Níquel-Cromo): El Estándar de Oro en Estabilidad Mecánica y Ductilidad
Las aleaciones de Níquel-Cromo, comúnmente conocidas como Nichrome (siendo la NiCr 80/20 la más prominente), han sido el pilar de la industria durante décadas. Su éxito radica en su excepcional comportamiento mecánico y químico en rangos de temperatura media-alta, lo que las convierte en una opción fiable para resistencias eléctricas que requieren flexibilidad y durabilidad.
Metalurgia y Formación de la Capa de Óxido Protectora
Al calentarse, el Nichrome desarrolla una capa protectora de óxido de cromo (Cr₂O₃). Esta capa es notablemente adherente y elástica, lo que significa que no se desprende fácilmente durante los ciclos de expansión y contracción térmica. Esta característica es crucial para la vida útil del elemento calefactor, ya que previene la oxidación interna y la degradación prematura del material.
• Composición Típica: 80% Níquel, 20% Cromo (NiCr 80/20). Otras variantes incluyen NiCr 60/15 con Fe.
• Temperatura Máxima de Operación: Aproximadamente 1150°C – 1200°C en aire, dependiendo del grado y la carga superficial.
• Resistencia al “Creep” (Deformación por Fluencia): Excelente. Mantiene su forma estructural sin deformarse excesivamente bajo su propio peso a altas temperaturas, lo que es vital para la estabilidad dimensional en aplicaciones críticas.
Ventajas Clave para el Diseño y Operación Industrial
1 Ductilidad Post-Uso: A diferencia de las aleaciones de hierro, el Nichrome permanece dúctil y maleable incluso después de largos periodos de operación a altas temperaturas. Esto facilita enormemente las reparaciones, el mantenimiento y los ajustes mecánicos sin riesgo de fractura del alambre.
2 Rendimiento en Ciclos Térmicos: Es la opción preferida para aplicaciones con encendidos y apagados frecuentes (ciclos térmicos), como selladoras de plástico, tostadoras industriales o ciertos tipos de hornos intermitentes, debido a su coeficiente de expansión térmica más estable.
3 Propiedades No Magnéticas: El Nichrome 80/20 es prácticamente no magnético, lo que lo hace ideal para aplicaciones donde los campos magnéticos deben ser minimizados o controlados, como en equipos de laboratorio o instrumentación sensible.
4 Buena Soldabilidad: Permite uniones eléctricas y mecánicas fiables, lo que simplifica la fabricación y el montaje de elementos calefactores complejos.
2. Kanthal y FeCrAl: La Vanguardia en Temperaturas Extremas y Eficiencia
Aunque Kanthal es una marca registrada y líder mundial, su nombre se ha convertido en el estándar de la industria para referirse a las aleaciones de Hierro-Cromo-Aluminio (FeCrAl). Estas aleaciones fueron desarrolladas específicamente para superar las limitaciones de temperatura del Nichrome, ofreciendo un rendimiento superior en entornos de calor extremo.
La Revolución del Óxido de Aluminio y su Impacto en la Resistencia a la Oxidación
La clave del rendimiento superior del FeCrAl es la formación de una capa de óxido de aluminio (Al₂O₃) en su superficie cuando se calienta. A diferencia del óxido de cromo, el óxido de aluminio es un aislante eléctrico superior y ofrece una protección mucho más robusta y duradera contra la oxidación y la corrosión a temperaturas extremadamente altas. Esta capa densa y estable es fundamental para la longevidad de las resistencias en hornos de alta temperatura.
• Composición Típica: Hierro (base), Cromo (20-30%) y Aluminio (4-7%).
• Temperatura Máxima de Operación: Puede alcanzar hasta los 1425°C (2600°F), lo que es crítico para aplicaciones como hornos de cerámica, fundición de metales no ferrosos y tratamientos térmicos avanzados.
• Resistividad Eléctrica: Significativamente mayor que la del Nichrome. Esto permite diseñar elementos calefactores con mayor potencia en un volumen más reducido, optimizando el espacio y la eficiencia energética.
• Peso: Es aproximadamente un 20% más ligero que el Nichrome, lo que puede reducir el costo por unidad de peso y la carga estructural en el horno, facilitando el manejo y la instalación.
Desafíos Técnicos y Consideraciones de Diseño
• Fragilidad Post-Uso: Una vez que el FeCrAl ha sido calentado por primera vez y ha formado su capa de óxido de aluminio, su estructura cristalina cambia, volviéndose extremadamente quebradizo al enfriarse. Cualquier intento de doblarlo o manipularlo mecánicamente después de su primer ciclo de calentamiento resultará en fractura. Esto requiere una manipulación cuidadosa durante la instalación y el mantenimiento.
• Crecimiento del Grano y Deformación (Creep): A temperaturas muy altas, el material tiende a “crecer” o deformarse más que el Nichrome. Esto hace que sea imprescindible el uso de soportes cerámicos adecuados y un diseño que anticipe esta expansión para evitar cortocircuitos o fallos estructurales.
• Magnetismo: A diferencia del Nichrome, las aleaciones FeCrAl son magnéticas, lo que puede ser una consideración en ciertas aplicaciones sensibles a campos magnéticos.
3. Tabla Comparativa Técnica Detallada: Nichrome vs. Kanthal / FeCrAl
Para una decisión informada, es crucial comparar las propiedades clave de estas aleaciones:
| Propiedad | Nichrome (NiCr 80/20) | Kanthal / FeCrAl (Grados Altos) |
| Temperatura de Fusión | ~1400°C | ~1500°C |
| Temperatura Máx. de Trabajo (en aire) | 1200°C | 1425°C |
| Densidad (g/cm³) | 8.41 | 7.10 |
| Resistividad a 20°C (μΩ·m) | 1.08 | 1.45 |
| Coeficiente de Temp. de Resistencia | Bajo | Muy bajo |
| Capa Protectora Primaria | Óxido de Cromo (Cr₂O₃) | Óxido de Aluminio (Al₂O₃) |
| Comportamiento Mecánico a Alta Temp. | Excelente estabilidad, buena resistencia al creep | Tendencia a la deformación (creep), requiere soportes |
| Ductilidad Post-Uso | Mantiene la ductilidad | Se vuelve extremadamente quebradizo |
| Magnetismo | No magnético | Magnético |
| Resistencia a la Sulfuración | Baja | Alta |
| Costo Relativo | Más alto (debido al Níquel) | Más bajo / Eficiente por unidad de calor |
4. El Impacto Crítico de la Atmósfera en la Vida Útil del Elemento Calefactor
La durabilidad y el rendimiento de un alambre de resistencia no dependen únicamente de la temperatura, sino fundamentalmente de la composición química del entorno de trabajo. En Heatecx, enfatizamos la importancia de analizar la atmósfera del horno o sistema antes de la selección del material:
• Atmósferas Oxidantes (Aire, Oxígeno): Ambas aleaciones funcionan bien en aire. Sin embargo, el FeCrAl es superior a temperaturas por encima de los 1200°C debido a la estabilidad de su capa de Al₂O₃. El Nichrome es excelente hasta su límite de temperatura, formando una capa de Cr₂O₃ que lo protege eficazmente.
• Atmósferas Reductoras (Hidrógeno, Monóxido de Carbono, Nitrógeno): El Nichrome suele comportarse mejor en estas atmósferas, ya que la capa de óxido de aluminio del FeCrAl puede verse comprometida o reducida, perdiendo su protección. Es crucial consultar las especificaciones del fabricante para cada aleación en atmósferas reductoras.
• Presencia de Azufre: El Nichrome es altamente vulnerable al ataque del azufre (sulfuración), que puede formar sulfuros de níquel de bajo punto de fusión, destruyendo rápidamente el elemento. En entornos con azufre, el FeCrAl es la elección obligatoria debido a su superior resistencia a la sulfatación.
• Atmósferas Carburantes: Ambas aleaciones pueden sufrir carburación, que forma carburos metálicos que reducen la ductilidad y la vida útil. Se requieren aleaciones específicas o recubrimientos protectores.
• Vacío: A altas temperaturas en vacío, el cromo en el Nichrome puede evaporarse, contaminando el proceso y degradando el elemento. En estas condiciones, se requieren aleaciones específicas o el uso de FeCrAl con precauciones, ya que el aluminio también puede evaporarse a temperaturas muy elevadas.
5. Aplicaciones Industriales Específicas y Casos de Uso
La elección del alambre de resistencia adecuado impacta directamente en la eficiencia operativa y el retorno de inversión. Aquí se detallan aplicaciones clave por sector:
• Industria del Plástico: El Alambre Resistivo Plano (Flat Wire) de Nichrome es ideal para mordazas de sellado, cortadoras de espuma y elementos calefactores de extrusoras debido a su rápida respuesta térmica, ductilidad y capacidad para soportar ciclos de encendido/apagado frecuentes.
• Tratamiento Térmico de Metales: El FeCrAl es preferido en hornos de templado, revenido, recocido y sinterización por su capacidad para operar a temperaturas extremadamente altas y su eficiencia energética. Es fundamental para procesos que requieren precisión y uniformidad térmica.
• Fabricación de Vidrio y Cerámica: El Kanthal A1 y otras aleaciones FeCrAl de alto grado son el estándar indiscutible para hornos de cocción de cerámica, vidrio y esmaltes, donde se necesitan temperaturas superiores a 1300°C para alcanzar los puntos de fusión y sinterización.
• Electrodomésticos e Industrial Ligera: El Nichrome es común en tostadoras, secadores de pelo industriales, hornos de convección y calentadores de agua por su equilibrio entre costo, rendimiento y facilidad de fabricación.
• Laboratorios y Prototipado: El Nichrome es más fácil de manipular y bobinar para resistencias personalizadas y prototipos rápidos debido a su ductilidad, lo que permite a los ingenieros ajustar diseños con mayor facilidad.
• Calentadores Tubulares y de Cartucho: Ambas aleaciones se utilizan, pero el Nichrome es a menudo preferido para aplicaciones donde la vibración o el choque mecánico son una preocupación, mientras que el FeCrAl se usa cuando se requiere una mayor densidad de potencia o temperatura.
6. Mantenimiento Preventivo y Buenas Prácticas para Extender la Vida Útil de sus Resistencias
Un mantenimiento adecuado es tan crucial como la selección del material para maximizar la vida útil de los elementos calefactores y asegurar un rendimiento óptimo. En Heatecx, recomendamos las siguientes prácticas:
5 Evitar Contaminantes: El contacto con aceites, sales, vapores corrosivos o metales de bajo punto de fusión (como plomo, zinc, estaño o latón) puede destruir la capa protectora del alambre, provocando fallos prematuros. Asegure un ambiente de trabajo limpio.
6 Control de la Carga Superficial (W/cm²): No sobrecargue el elemento. Una carga superficial excesiva eleva la temperatura interna del alambre por encima de su límite de diseño, acelerando la oxidación y el creep, lo que conduce a un fallo prematuro. Calcule y respete siempre la carga superficial recomendada.
7 Uso de Soportes Cerámicos Adecuados: Asegúrese de que los Aisladores de Cerámica estén limpios, en buen estado y correctamente dimensionados. Los soportes inadecuados o dañados pueden crear puntos calientes, deformaciones y cortocircuitos. La cerámica de alta pureza es esencial para el aislamiento eléctrico y térmico.
8 Conexiones Eléctricas Fiables: Las conexiones flojas o corroídas generan resistencia adicional y calor localizado, lo que puede quemar el alambre en los puntos de conexión. Utilice Pines Terminales de alta calidad y asegure un apriete adecuado.
9 Inspección Regular: Realice inspecciones visuales periódicas para detectar signos de deformación, oxidación excesiva, grietas en la cerámica o puntos calientes. La detección temprana puede prevenir fallos catastróficos.
10 Control de Temperatura: Un control preciso de la temperatura del horno es vital. Las fluctuaciones excesivas o el sobrecalentamiento pueden reducir drásticamente la vida útil del elemento.
Preguntas Frecuentes (FAQ) para Ingenieros y Técnicos Industriales
¿Cuál es la principal diferencia entre Nichrome y Kanthal en términos de rendimiento?
La principal diferencia radica en la temperatura máxima de operación y el comportamiento mecánico post-uso. El Kanthal (FeCrAl) soporta temperaturas significativamente más altas (hasta 1425°C) y tiene mayor resistividad, pero se vuelve quebradizo después del primer calentamiento. El Nichrome opera hasta 1200°C, es más dúctil post-uso y resiste mejor los ciclos térmicos y las vibraciones.
¿Puedo sustituir un elemento de Nichrome por uno de Kanthal directamente sin modificar el diseño?
No se recomienda. Debido a la mayor resistividad del Kanthal, un elemento diseñado para Nichrome tendrá una potencia menor si se cambia el material manteniendo las mismas dimensiones (longitud y diámetro). Es imprescindible recalcular la longitud o el diámetro del alambre para mantener la potencia deseada. Además, las propiedades mecánicas y la fragilidad post-uso del Kanthal requieren consideraciones de diseño diferentes para los soportes.
¿Por qué mi resistencia se quema o falla prematuramente en los puntos de conexión?
Este es un problema común que suele deberse a un mal contacto eléctrico o mecánico en los terminales. Las causas incluyen conexiones flojas, corrosión, uso de materiales de conexión inadecuados o una carga de corriente excesiva para el terminal. Esto genera una resistencia adicional y un calor localizado intenso que supera la capacidad del alambre en ese punto. Recomendamos el uso de Pines Terminales de alta calidad, diseñados para altas temperaturas, y asegurar un apriete firme y limpio.
¿Cómo puedo identificar si un alambre es Nichrome o FeCrAl si no tengo la documentación?
Una prueba rápida y sencilla es el magnetismo: las aleaciones FeCrAl son fuertemente atraídas por un imán, mientras que el Nichrome 80/20 es prácticamente no magnético. Para una identificación precisa, se requeriría un análisis metalúrgico.
¿Qué es la “carga superficial” y por qué es importante?
La carga superficial (expresada en W/cm² o W/in²) es la potencia disipada por unidad de superficie del elemento calefactor. Es un parámetro crítico de diseño. Una carga superficial demasiado alta significa que el alambre está trabajando por encima de su capacidad de disipación de calor, lo que eleva su temperatura interna, acelera la oxidación, el creep y reduce drásticamente su vida útil. Mantener la carga superficial dentro de los límites recomendados por el fabricante es fundamental para la longevidad.
Conclusión: La Elección Inteligente para la Excelencia en Calefacción Industrial
La excelencia en el calor industrial comienza con la selección y el manejo adecuados de la materia prima. Ya sea que sus necesidades requieran la resiliencia y ductilidad del Nichrome para ciclos frecuentes, o la potencia y resistencia a temperaturas extremas del FeCrAl para procesos de alta exigencia, en Heatecx le proporcionamos el soporte técnico y los materiales de la más alta calidad.
