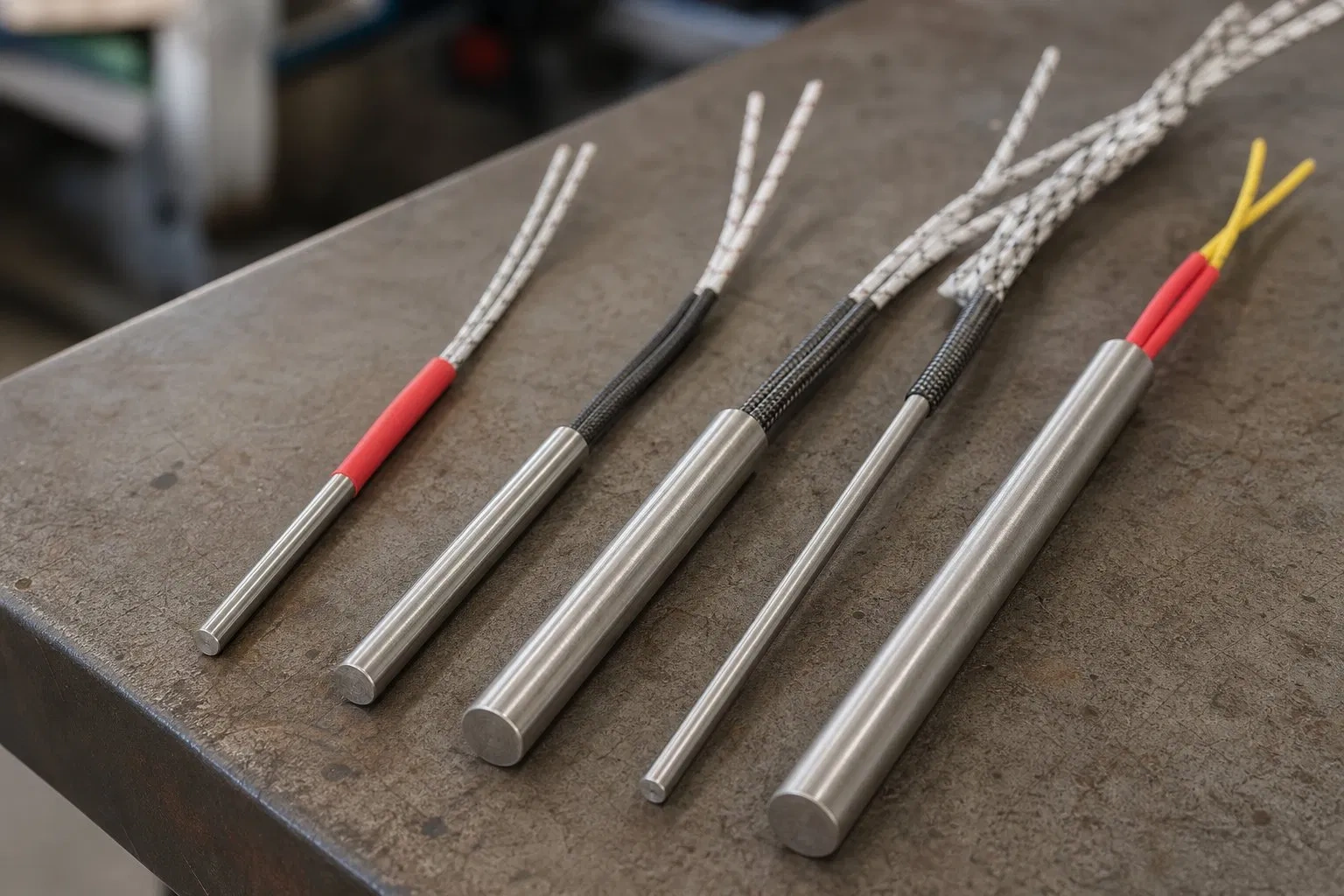

1. Introducción: La Importancia de Elegir la Resistencia de Cartucho Correcta
Las resistencias de cartucho son elementos calefactores cilíndricos de alta eficiencia, diseñados para proporcionar calor preciso y localizado en una amplia gama de aplicaciones industriales. Su formato compacto y su capacidad de calentamiento rápido las hacen ideales para calentar piezas metálicas directamente, asegurando un control de temperatura consistente donde más se necesita. Desempeñan un papel fundamental en industrias como la del plástico, el embalaje, el procesamiento de alimentos y la aeroespacial, donde la fiabilidad y el calor concentrado son esenciales para el rendimiento y la calidad del producto. Sin embargo, la elección entre una resistencia de cartucho de alta densidad y una de baja densidad es una decisión crítica que puede impactar significativamente el rendimiento, la eficiencia energética y la longevidad del equipo. Una selección inadecuada puede llevar a un sobrecalentamiento, tiempos de calentamiento prolongados o fallas prematuras del componente. Esta guía exhaustiva explorará las diferencias fundamentales entre ambos tipos, sus características técnicas, aplicaciones ideales y un proceso de selección para asegurar la elección más adecuada para cada necesidad específica.
2. Anatomía Interna: Alta Densidad (Swaged) vs. Baja Densidad (Loose Fill)
La distinción principal entre las resistencias de cartucho de alta y baja densidad radica en su arquitectura interna y el proceso de fabricación, aunque externamente puedan parecer similares. Esta diferencia estructural es la que define sus capacidades térmicas y su durabilidad.
Resistencias de Cartucho de Alta Densidad: El Secreto del “Swaging”
Las resistencias de alta densidad no son simplemente “rellenadas”; son forjadas mediante un proceso conocido como swaging. Este método implica:
1 Enrollado Preciso: El alambre de resistencia de Níquel-Cromo (NiCr 80/20) se enrolla con gran precisión alrededor de un núcleo de Óxido de Magnesio (MgO) de alta dureza.
2 Inserción: Este conjunto se introduce en un tubo metálico, generalmente de Incoloy o acero inoxidable 304 (SS304).
3 Swaging (Paso Crítico): El conjunto completo se pasa a través de una máquina de swaging, que mecánicamente martillea y comprime el diámetro del tubo entre un 15% y un 20%.
El resultado de este proceso es una compactación extrema del polvo de MgO, que se transforma en una masa sólida y dura. Esto elimina por completo las bolsas de aire internas, inmoviliza el alambre de resistencia y lo “suelda en frío” al aislamiento. La ausencia de aire, un aislante térmico, permite una transferencia de calor excepcionalmente eficiente desde el alambre hasta la funda exterior.
Resistencias de Cartucho de Baja Densidad: El Método de “Relleno Suelto”
Las resistencias de baja densidad, a menudo denominadas “calentadores de tubo”, representan una tecnología más tradicional y se fabrican mediante el método de “relleno suelto”. Este proceso se caracteriza por:
4 Núcleo Cerámico: Se inserta un cilindro cerámico premoldeado con orificios en el tubo metálico.
5 Inserción del Alambre: El alambre de resistencia se enhebra a través de estos orificios, similar a un resorte suelto.
6 Relleno: Se vierte polvo de MgO suelto para llenar los espacios restantes, pero no se realiza ninguna compresión.
Como consecuencia, el alambre de resistencia “flota” dentro de los canales cerámicos, y existen microscópicos espacios de aire entre el alambre, la cerámica y la funda. Estos espacios de aire actúan como barreras térmicas, dificultando la transferencia eficiente del calor y limitando el rendimiento general del calentador.
3. Rendimiento en el Campo: Densidad de Vatios, Temperatura y Vida Útil
Las diferencias en la construcción interna se traducen directamente en variaciones significativas en el rendimiento de las resistencias de cartucho de alta y baja densidad. La presencia o ausencia de espacios de aire internos es un factor determinante, ya que el aire es un aislante térmico.
Límites de Densidad de Vatios
La densidad de vatios (watt density) se refiere a la cantidad de potencia generada por unidad de superficie del calentador y es un indicador clave de su capacidad de calentamiento.
• Alta Densidad (20-30 W/cm²): Gracias a la compactación del MgO en una masa sólida, este actúa como una “superautopista térmica”. El calor generado por el alambre se transfiere instantáneamente a la funda, permitiendo que el alambre opere a temperaturas más bajas y que se pueda aplicar más potencia en un espacio reducido. Pueden alcanzar densidades de vatios de hasta 200 W/pulgada cuadrada o más.
• Baja Densidad (3-5 W/cm²): Los espacios de aire internos actúan como una barrera, dificultando la disipación del calor hacia la funda. Esto provoca un aumento significativo de la temperatura interna del alambre. Intentar operar una resistencia de baja densidad a una alta densidad de vatios (por ejemplo, 10 W/cm²) resultaría en la fusión del núcleo mientras la funda apenas se calienta.
Temperatura Máxima de Operación
La temperatura máxima que la funda de la resistencia puede alcanzar de manera segura es otro factor crítico:
• Alta Densidad: Con fundas de Incoloy 800 y una compactación de alta pureza, estas resistencias pueden operar a temperaturas de funda de hasta 800°C (1472°F).
• Baja Densidad: Generalmente están limitadas a 400°C (750°F). Por encima de esta temperatura, la estructura interna suelta puede expandirse de manera desigual, lo que puede provocar cortocircuitos.
Vida Útil Bajo Carga Elevada
La durabilidad y la vida útil de la resistencia bajo condiciones de alta carga también varían considerablemente:
• Alta Densidad: Ofrecen una vida útil prolongada, superando las 3000 horas en aplicaciones de alta carga, debido a su construcción robusta y eficiente disipación de calor.
• Baja Densidad: Su vida útil es significativamente menor, a menudo inferior a 500 horas en condiciones similares, debido a la ineficiencia en la transferencia de calor y la susceptibilidad a fallas internas.
4. Resistencia a Entornos Hostiles: Vibración y Choque Térmico
En muchas aplicaciones industriales, las resistencias de cartucho están expuestas a condiciones ambientales exigentes, incluyendo vibraciones constantes y ciclos térmicos rápidos. La capacidad de un calentador para soportar estos factores sin fallar es crucial para la fiabilidad del sistema.
Resistencia a Choques y Vibraciones
En equipos como cuchillas de embalaje o pistones recíprocos, donde el calentador está sujeto a fuerzas G constantes, la resistencia a la vibración es un diferenciador clave.
• Falla en Baja Densidad: El alambre suelto dentro del núcleo cerámico de una resistencia de baja densidad puede vibrar y traquetear. Con el tiempo, la gravedad y el calor pueden hacer que el alambre caliente (más blando) se deforme, toque la funda y provoque un cortocircuito.
• Supervivencia en Alta Densidad: El proceso de swaging asegura el alambre en su lugar, inmovilizándolo. Toda la unidad vibra como una masa sólida y compacta, sin dejar espacio para el movimiento del alambre, lo que le confiere una excelente resistencia a los choques y vibraciones.
Resistencia a Ciclos Térmicos
Las aplicaciones que requieren ciclos rápidos de encendido y apagado o cambios bruscos de temperatura pueden someter a las resistencias a un estrés térmico considerable.
• Alta Densidad: Su construcción compacta y la excelente conductividad térmica del MgO comprimido permiten que las resistencias de alta densidad manejen ciclos térmicos frecuentes y rápidos de manera eficiente, minimizando el riesgo de fatiga del material y prolongando su vida útil.
• Baja Densidad: Los espacios de aire internos y la menor eficiencia de transferencia de calor hacen que las resistencias de baja densidad sean menos adecuadas para aplicaciones con ciclos térmicos intensos, ya que pueden experimentar un estrés diferencial que acelera su degradación.
5. Identificación Forense: Cómo Distinguir una de Otra
Aunque las resistencias de cartucho de alta y baja densidad pueden parecer idénticas a primera vista, existen características distintivas que permiten su identificación sin necesidad de un análisis destructivo. Estas pistas visuales y táctiles son fundamentales para ingenieros y personal de mantenimiento al seleccionar o reemplazar un calentador.
Disco Inferior (End Disc)
Una de las formas más fiables de diferenciar entre ambos tipos es examinando el extremo del calentador, específicamente el disco inferior o la tapa final:
• Alta Densidad: Suelen presentar un fondo metálico plano y soldado, sin costuras visibles. A menudo, el extremo está ligeramente abombado o “swaged”, lo que le da una apariencia de una sola pieza metálica continua.
• Baja Densidad: Generalmente utilizan una tapa metálica engarzada (crimped metal cap) o una arandela soldada que se asienta sobre el tubo, o incluso pueden tener un extremo cerámico expuesto.
Acabado Superficial y Tolerancia
El proceso de fabricación también influye en el acabado de la superficie y las tolerancias dimensionales de la funda de la resistencia:
• Alta Densidad: Para asegurar un ajuste perfecto en los orificios de moldeo, estas resistencias suelen someterse a un proceso de rectificado sin centros (Centerless Grinding). Esto les confiere una superficie brillante y lisa, con tolerancias de diámetro muy ajustadas, típicamente entre -0.02mm y -0.06mm.
• Baja Densidad: La superficie a menudo tiene un aspecto más rugoso o un acabado de tubería estándar. Las tolerancias de diámetro son más laxas, generalmente alrededor de ±0.10mm.
Terminaciones de los Cables (Lead Terminations)
La forma en que los cables de alimentación están conectados a la resistencia también puede ofrecer una pista:
• Alta Densidad: A menudo presentan cables swaged-in, lo que significa que los cables desaparecen directamente dentro del tubo, sin una zona fría claramente definida. Esto proporciona una conexión más robusta y resistente a la vibración.
• Baja Densidad: Casi siempre utilizan cables crimped-on o terminales de tornillo conectados a varillas externas, lo que puede ser un punto de debilidad en entornos de alta vibración.
6. Aplicaciones Críticas: ¿Cuándo Usar Alta Densidad?
Las resistencias de cartucho de alta densidad son la elección preferida para aplicaciones que demandan un rendimiento térmico superior, precisión y durabilidad en condiciones exigentes. Su capacidad para generar calor intenso y localizado en espacios reducidos las hace indispensables en diversos sectores industriales.
Moldeo por Inyección y Fundición a Presión
En la industria del plástico y la metalurgia, las resistencias de alta densidad son cruciales para mantener temperaturas precisas en boquillas, colectores y moldes. Se utilizan en:
• Sistemas de colada caliente (Hot Runner Systems): Donde se requiere un calentamiento rápido y uniforme para mantener la fluidez del material y asegurar la calidad de las piezas.
• Insertos de molde y bujes de bebedero: Para un control térmico localizado que mejora la calidad de las piezas y reduce los tiempos de ciclo.
Equipos Médicos y Diagnóstico
La fabricación de equipos médicos y los diagnósticos clínicos exigen calor estable y sanitario. Las resistencias de alta densidad proporcionan esto en dispositivos como:
• Unidades de esterilización: Para asegurar la eliminación de microorganismos.
• Sistemas de calentamiento de fluidos: Donde el control preciso de la temperatura es vital para la seguridad del paciente y la eficacia del tratamiento.
• Instrumentos analíticos: Para mantener condiciones óptimas en procesos de laboratorio.
Industria Aeroespacial y Automotriz
Estos sectores requieren componentes que funcionen de manera fiable bajo condiciones extremas. Las resistencias de alta densidad se emplean en:
• Calentamiento de bloques de motor y sistemas hidráulicos: Para asegurar el funcionamiento en climas fríos.
• Cámaras de prueba ambiental y sistemas de deshielo: Donde la resistencia a la vibración y las altas temperaturas son críticas.
Otras Aplicaciones de Alta Exigencia
• Prensas de calor y equipos de sellado: Para un calentamiento rápido y uniforme que garantiza sellados limpios y eficientes.
• Herramientas de corte y soldadura: Donde se necesita calor concentrado para procesos de fabricación precisos.
• Calentamiento de troqueles y placas: Para mantener temperaturas constantes en procesos de conformado de materiales.
En resumen, si la aplicación implica altas temperaturas, ciclos de trabajo rápidos, vibraciones, espacios reducidos o la necesidad de un control térmico extremadamente preciso, la resistencia de cartucho de alta densidad es la solución técnica superior y más rentable a largo plazo, a pesar de su mayor costo inicial.
7. Aplicaciones Generales: ¿Cuándo Optar por Baja Densidad?
Aunque las resistencias de cartucho de alta densidad ofrecen un rendimiento superior en aplicaciones exigentes, las resistencias de baja densidad tienen su propio nicho de mercado y son una opción económica y eficaz para situaciones donde los requisitos térmicos son menos rigurosos. Son adecuadas para aplicaciones que buscan un calentamiento más lento y uniforme, y donde la durabilidad extrema bajo estrés no es la principal preocupación.
Equipos de Procesamiento de Alimentos
En la industria alimentaria, donde se requiere un calor fiable y uniforme, las resistencias de baja densidad son comúnmente utilizadas en:
• Barras de sellado térmico: Para el sellado de envases de alimentos, donde las temperaturas no son excesivamente altas y los ciclos no son extremadamente rápidos.
• Bandejas de calentamiento: Para mantener los alimentos a una temperatura constante.
• Sistemas de dispensación de líquidos: Donde se necesita un calentamiento suave para mantener la viscosidad o la temperatura del producto.
Maquinaria de Embalaje (Aplicaciones Menos Exigentes)
Para tareas de embalaje que no implican altas velocidades o temperaturas extremas, las resistencias de baja densidad pueden ser adecuadas para:
• Mandíbulas de sellado y cuchillas de corte: En procesos de sellado de películas plásticas o envolturas retráctiles donde la precisión milimétrica y la velocidad no son tan críticas como en el moldeo por inyección.
Dispositivos de Laboratorio
En entornos de laboratorio, donde a menudo se requiere un calentamiento suave y controlado para experimentos o equipos de análisis, las resistencias de baja densidad pueden ser una opción viable para:
• Placas calefactoras de laboratorio: Para calentar muestras a temperaturas moderadas.
• Pequeños hornos o cámaras de secado: Donde se necesita un calor constante pero no intenso.
Calentamiento de Líquidos y Gases (Baja Demanda Térmica)
Cuando se requiere calentar líquidos, agua, aceite o aire, y no hay un ajuste preciso del orificio o la necesidad de una alta densidad de vatios, las resistencias de baja densidad pueden ser una solución rentable. Son adecuadas para:
• Calentamiento de tanques pequeños: Para mantener la temperatura de líquidos.
• Aplicaciones de protección contra congelación: Donde se necesita un calor suave para evitar la congelación de tuberías o componentes.
Es importante destacar que, si bien las resistencias de baja densidad son más económicas inicialmente, su menor vida útil y eficiencia en aplicaciones inadecuadas pueden resultar en mayores costos a largo plazo debido a reemplazos frecuentes y tiempos de inactividad. Por lo tanto, la elección debe basarse siempre en una evaluación cuidadosa de los requisitos específicos de la aplicación.
8. Guía de Selección: Un Árbol de Decisión para Tu Proyecto
La selección de la resistencia de cartucho adecuada es fundamental para el éxito de cualquier aplicación de calentamiento. Para facilitar este proceso, se presenta un árbol de decisión que considera los factores críticos discutidos anteriormente. Este enfoque sistemático ayuda a determinar si una resistencia de alta o baja densidad es la más apropiada.
Árbol de Decisión para la Selección de Resistencias de Cartucho
7 ¿La aplicación implica movimiento o vibración constante?
◦ Sí: Opta por una resistencia de ALTA DENSIDAD. Su construcción swaged y compacta ofrece una resistencia superior a los choques y vibraciones, garantizando una mayor durabilidad y fiabilidad en entornos dinámicos.
◦ No: Procede a la siguiente pregunta.
8 ¿La temperatura de operación requerida para la funda es superior a 300°C (572°F)?
◦ Sí: Elige una resistencia de ALTA DENSIDAD. Están diseñadas para soportar y operar eficientemente a temperaturas de funda de hasta 800°C (1472°F), gracias a sus materiales de alta calidad como el Incoloy 800 y la compactación del MgO.
◦ No: Procede a la siguiente pregunta.
9 ¿Se requiere una alta densidad de vatios (calor intenso en un espacio reducido) o un calentamiento rápido?
◦ Sí: La resistencia de ALTA DENSIDAD es la elección correcta. Su capacidad para generar entre 20-30 W/cm² (o más) permite un calentamiento rápido y eficiente en aplicaciones donde el espacio es limitado y se necesita una gran cantidad de calor.
◦ No: Considera una resistencia de BAJA DENSIDAD. Son más adecuadas para aplicaciones que requieren un calentamiento más lento y uniforme, con densidades de vatios de 3-5 W/cm², y donde el costo inicial es una consideración importante.
Consideraciones Adicionales Clave:
• Ajuste del Orificio: Para resistencias de alta densidad, un ajuste preciso en el orificio (tolerancia de +0.001″ a +0.005″) es vital para una transferencia de calor eficiente y para evitar el sobrecalentamiento y la falla prematura.
• Ambiente Operativo: Evalúa si la resistencia estará expuesta a humedad, aceites, productos químicos o ambientes corrosivos. En tales casos, se pueden requerir características personalizadas como sellos de humedad o fundas de materiales específicos para prolongar la vida útil.
• Costo a Largo Plazo: Aunque las resistencias de baja densidad son más baratas inicialmente, la alta densidad puede ofrecer un mejor retorno de la inversión a largo plazo debido a su mayor eficiencia, durabilidad y menor frecuencia de reemplazo.
Al seguir este árbol de decisión y considerar estas pautas adicionales, los ingenieros y diseñadores pueden tomar una decisión informada que optimice el rendimiento y la fiabilidad de sus sistemas de calentamiento.
