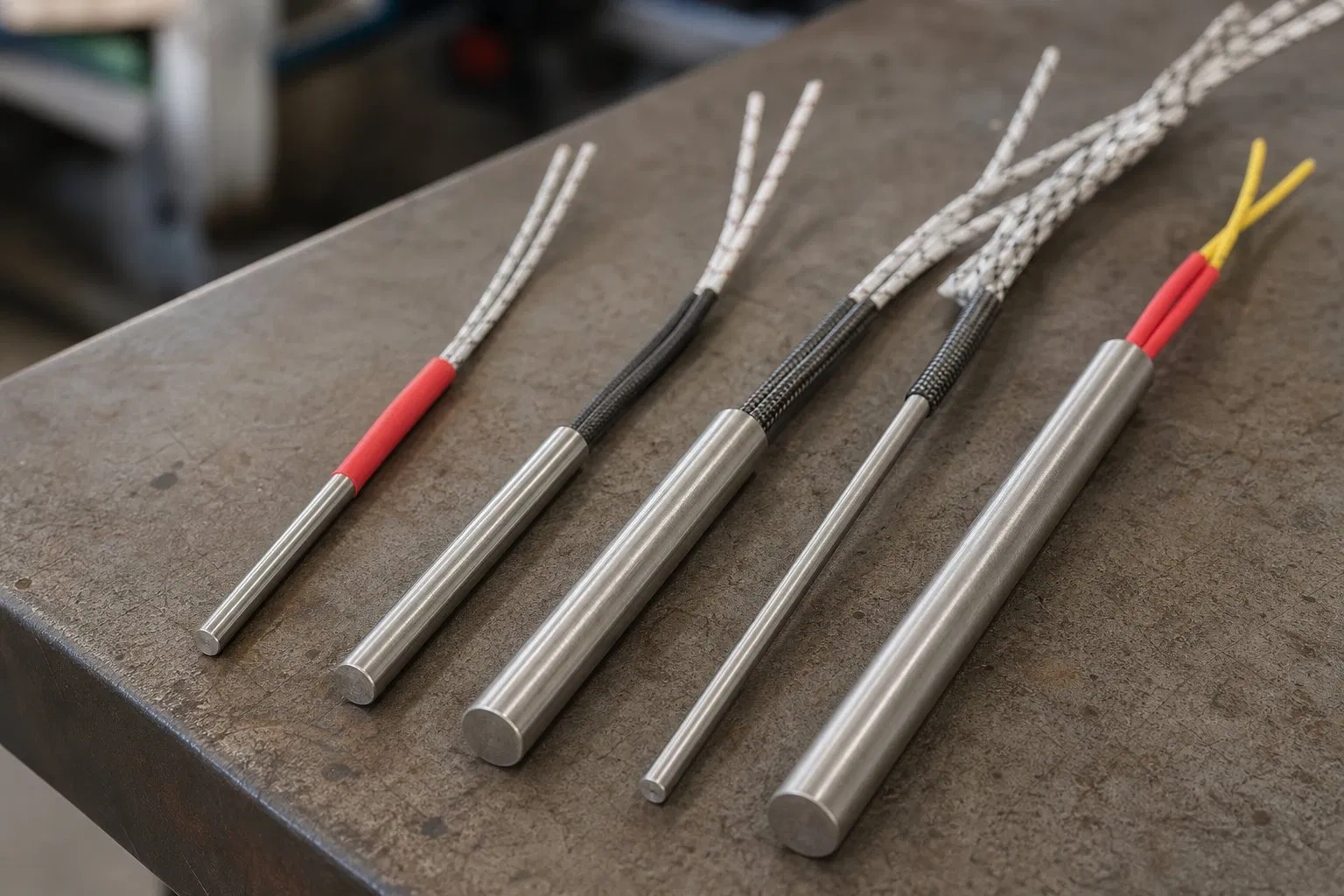

1. Introdução: A Importância de Escolher a Resistência de Cartucho Correta

As resistências de cartucho são elementos aquecedores cilíndricos de alta eficiência, projetados para fornecer calor preciso e localizado em uma ampla gama de aplicações industriais. Seu formato compacto e sua capacidade de aquecimento rápido as tornam ideais para aquecer peças metálicas diretamente, garantindo um controle de temperatura consistente onde é mais necessário. Elas desempenham um papel fundamental em indústrias como a do plástico, embalagem, processamento de alimentos e aeroespacial, onde a confiabilidade e o calor concentrado são essenciais para o desempenho e a qualidade do produto. No entanto, a escolha entre uma resistência de cartucho de alta densidade e uma de baixa densidade é uma decisão crítica que pode impactar significativamente o desempenho, a eficiência energética e a longevidade do equipamento. Uma seleção inadequada pode levar a superaquecimento, tempos de aquecimento prolongados ou falhas prematuras do componente. Este guia abrangente explorará as diferenças fundamentais entre ambos os tipos, suas características técnicas, aplicações ideais e um processo de seleção para garantir a escolha mais adequada para cada necessidade específica.

2. Anatomia Interna: Alta Densidade (Compactada) vs. Baixa Densidade (Preenchimento Solto)

A distinção principal entre as resistências de cartucho de alta e baixa densidade reside em sua arquitetura interna e no processo de fabricação, embora externamente possam parecer semelhantes. Essa diferença estrutural é o que define suas capacidades térmicas e sua durabilidade.

Resistências de Cartucho de Alta Densidade: O Segredo da “Compactação” (Swaging)

As resistências de alta densidade não são simplesmente “preenchidas”; elas são forjadas através de um processo conhecido como compactação (swaging). Este método envolve:

1.Enrolamento Preciso: O fio de resistência de Níquel-Cromo (NiCr 80/20) é enrolado com grande precisão em torno de um núcleo de Óxido de Magnésio (MgO) de alta dureza.

2.Inserção: Este conjunto é então introduzido em um tubo metálico, geralmente de Incoloy ou aço inoxidável 304 (SS304).

3.Compactação (Passo Crítico): O conjunto completo é passado através de uma máquina de compactação (swaging), que mecanicamente martela e comprime o diâmetro do tubo entre 15% e 20%.

O resultado deste processo é uma compactação extrema do pó de MgO, que se transforma em uma massa sólida e dura. Isso elimina completamente as bolsas de ar internas, imobiliza o fio de resistência e o “solda a frio” ao isolamento. A ausência de ar, um isolante térmico, permite uma transferência de calor excepcionalmente eficiente do fio para a bainha externa.

Resistências de Cartucho de Baixa Densidade: O Método de “Preenchimento Solto”

As resistências de baixa densidade, frequentemente denominadas “aquecedores tubulares”, representam uma tecnologia mais tradicional e são fabricadas usando o método de “preenchimento solto”. Este processo é caracterizado por:

1.Núcleo Cerâmico: Um cilindro cerâmico pré-moldado com orifícios é inserido no tubo metálico.

2.Inserção do Fio: O fio de resistência é passado através desses orifícios, semelhante a uma mola solta.

3.Preenchimento: Pó de MgO solto é despejado para preencher os espaços restantes, mas nenhuma compressão é realizada.

Consequentemente, o fio de resistência “flutua” dentro dos canais cerâmicos, e existem espaços de ar microscópicos entre o fio, a cerâmica e a bainha. Esses espaços de ar atuam como barreiras térmicas, dificultando a transferência eficiente de calor e limitando o desempenho geral do aquecedor.

3. Desempenho em Campo: Densidade de Watts, Temperatura e Vida Útil

As diferenças na construção interna se traduzem diretamente em variações significativas no desempenho das resistências de cartucho de alta e baixa densidade. A presença ou ausência de espaços de ar internos é um fator determinante, pois o ar é um isolante térmico.

Limites de Densidade de Watts

A densidade de watts (watt density) refere-se à quantidade de potência gerada por unidade de área da superfície do aquecedor e é um indicador chave de sua capacidade de aquecimento.

•Alta Densidade (20-30 W/cm²): Graças à compactação do MgO em uma massa sólida, ele atua como uma “superestrada térmica”. O calor gerado pelo fio é transferido instantaneamente para a bainha, permitindo que o fio opere em temperaturas mais baixas e que mais potência seja aplicada em um espaço reduzido. Podem atingir densidades de watts de até 200 W/polegada quadrada ou mais.

•Baixa Densidade (3-5 W/cm²): Os espaços de ar internos atuam como uma barreira, dificultando a dissipação de calor para a bainha. Isso causa um aumento significativo da temperatura interna do fio. Tentar operar uma resistência de baixa densidade em uma alta densidade de watts (por exemplo, 10 W/cm²) resultaria na fusão do núcleo enquanto a bainha mal aquece.

Temperatura Máxima de Operação

A temperatura máxima que a bainha da resistência pode atingir com segurança é outro fator crítico:

•Alta Densidade: Com bainhas de Incoloy 800 e compactação de alta pureza, essas resistências podem operar em temperaturas de bainha de até 800°C (1472°F).

•Baixa Densidade: Geralmente limitadas a 400°C (750°F). Acima dessa temperatura, a estrutura interna solta pode expandir-se de forma desigual, potencialmente causando curtos-circuitos.

Vida Útil Sob Carga Elevada

A durabilidade e a vida útil da resistência sob condições de alta carga também variam consideravelmente:

•Alta Densidade: Oferecem uma vida útil prolongada, superando 3000 horas em aplicações de alta carga, devido à sua construção robusta e dissipação de calor eficiente.

•Baixa Densidade: Sua vida útil é significativamente menor, frequentemente inferior a 500 horas em condições semelhantes, devido à ineficiência na transferência de calor e à suscetibilidade a falhas internas.

4. Resistência a Ambientes Hostis: Vibração e Choque Térmico

Em muitas aplicações industriais, as resistências de cartucho são expostas a condições ambientais exigentes, incluindo vibrações constantes e ciclos térmicos rápidos. A capacidade de um aquecedor de suportar esses fatores sem falhar é crucial para a confiabilidade do sistema.

Resistência a Choques e Vibrações

Em equipamentos como lâminas de embalagem ou pistões recíprocos, onde o aquecedor está sujeito a forças G constantes, a resistência à vibração é um diferencial chave.

•Falha em Baixa Densidade: O fio solto dentro do núcleo cerâmico de uma resistência de baixa densidade pode vibrar e chacoalhar. Com o tempo, a gravidade e o calor podem fazer com que o fio quente (mais macio) se deforme, toque a bainha e cause um curto-circuito.

•Sobrevivência em Alta Densidade: O processo de compactação (swaging) fixa o fio no lugar, imobilizando-o. Toda a unidade vibra como uma massa sólida e compacta, não deixando espaço para o movimento do fio, o que lhe confere excelente resistência a choques e vibrações.

Resistência a Ciclos Térmicos

Aplicações que exigem ciclos rápidos de ligar e desligar ou mudanças bruscas de temperatura podem submeter as resistências a um estresse térmico considerável.

•Alta Densidade: Sua construção compacta e a excelente condutividade térmica do MgO compactado permitem que as resistências de alta densidade lidem com ciclos térmicos frequentes e rápidos de forma eficiente, minimizando o risco de fadiga do material e prolongando sua vida útil.

•Baixa Densidade: Os espaços de ar internos e a menor eficiência de transferência de calor tornam as resistências de baixa densidade menos adequadas para aplicações com ciclos térmicos intensos, pois podem experimentar um estresse diferencial que acelera sua degradação.

5. Identificação Forense: Como Distinguir Uma da Outra

Embora as resistências de cartucho de alta e baixa densidade possam parecer idênticas à primeira vista, existem características distintivas que permitem sua identificação sem a necessidade de uma análise destrutiva. Essas pistas visuais e táteis são fundamentais para engenheiros e pessoal de manutenção ao selecionar ou substituir um aquecedor.

Disco Inferior (End Disc)

Uma das formas mais confiáveis de diferenciar entre os dois tipos é examinando a extremidade do aquecedor, especificamente o disco inferior ou a tampa final:

•Alta Densidade: Geralmente apresentam um fundo metálico plano e soldado, sem costuras visíveis. Frequentemente, a extremidade é ligeiramente abaulada ou “compactada” (swaged), o que lhe confere a aparência de uma única peça metálica contínua.

•Baixa Densidade: Geralmente utilizam uma tampa metálica crimpada (crimped metal cap) ou uma arruela soldada que se assenta sobre o tubo, ou podem até ter uma extremidade cerâmica exposta.

Acabamento Superficial e Tolerância

O processo de fabricação também influencia o acabamento da superfície e as tolerâncias dimensionais da bainha da resistência:

•Alta Densidade: Para garantir um ajuste perfeito nos orifícios de moldagem, essas resistências geralmente são submetidas a um processo de retificação sem centros (Centerless Grinding). Isso lhes confere uma superfície brilhante e lisa, com tolerâncias de diâmetro muito apertadas, tipicamente entre -0.02mm e -0.06mm.

•Baixa Densidade: A superfície frequentemente tem uma aparência mais áspera ou um acabamento de tubo padrão. As tolerâncias de diâmetro são mais frouxas, geralmente em torno de ±0.10mm.

Terminações dos Cabos (Lead Terminations)

A forma como os cabos de alimentação estão conectados à resistência também pode oferecer uma pista:

•Alta Densidade: Frequentemente apresentam cabos compactados (swaged-in), o que significa que os cabos desaparecem diretamente dentro do tubo, sem uma zona fria claramente definida. Isso proporciona uma conexão mais robusta e resistente à vibração.

•Baixa Densidade: Quase sempre utilizam cabos crimpados (crimped-on) ou terminais de parafuso conectados a hastes externas, o que pode ser um ponto de fraqueza em ambientes de alta vibração.

6. Aplicações Críticas: Quando Usar Alta Densidade?

As resistências de cartucho de alta densidade são a escolha preferida para aplicações que exigem desempenho térmico superior, precisão e durabilidade em condições desafiadoras. Sua capacidade de gerar calor intenso e localizado em espaços reduzidos as torna indispensáveis em diversos setores industriais.

Moldagem por Injeção e Fundição Sob Pressão

Na indústria de plásticos e metalurgia, as resistências de alta densidade são cruciais para manter temperaturas precisas em bicos, coletores e moldes. Elas são usadas em:

•Sistemas de câmara quente (Hot Runner Systems): Onde é necessário aquecimento rápido e uniforme para manter a fluidez do material e garantir a qualidade das peças.

•Insertos de molde e buchas de injeção: Para um controle térmico localizado que melhora a qualidade das peças e reduz os tempos de ciclo.

Equipamentos Médicos e Diagnóstico

A fabricação de equipamentos médicos e os diagnósticos clínicos exigem calor estável e sanitário. As resistências de alta densidade fornecem isso em dispositivos como:

•Unidades de esterilização: Para garantir a eliminação de microrganismos.

•Sistemas de aquecimento de fluidos: Onde o controle preciso da temperatura é vital para a segurança do paciente e a eficácia do tratamento.

•Instrumentos analíticos: Para manter condições ótimas em processos de laboratório.

Indústria Aeroespacial e Automotiva

Esses setores exigem componentes que funcionem de forma confiável sob condições extremas. As resistências de alta densidade são empregadas em:

•Aquecimento de blocos de motor e sistemas hidráulicos: Para garantir o funcionamento em climas frios.

•Câmaras de teste ambiental e sistemas de degelo: Onde a resistência à vibração e as altas temperaturas são críticas.

Outras Aplicações de Alta Exigência

•Prensas de calor e equipamentos de selagem: Para um aquecimento rápido e uniforme que garante selagens limpas e eficientes.

•Ferramentas de corte e soldagem: Onde é necessário calor concentrado para processos de fabricação precisos.

•Aquecimento de matrizes e placas: Para manter temperaturas constantes em processos de conformação de materiais.

Em resumo, se a aplicação envolve altas temperaturas, ciclos de trabalho rápidos, vibrações, espaços reduzidos ou a necessidade de um controle térmico extremamente preciso, a resistência de cartucho de alta densidade é a solução técnica superior e mais econômica a longo prazo, apesar de seu maior custo inicial.

7. Aplicações Gerais: Quando Optar por Baixa Densidade?

Embora as resistências de cartucho de alta densidade ofereçam desempenho superior em aplicações exigentes, as resistências de baixa densidade têm seu próprio nicho de mercado e são uma opção econômica e eficaz para situações onde os requisitos térmicos são menos rigorosos. Elas são adequadas para aplicações que buscam um aquecimento mais lento e uniforme, e onde a durabilidade extrema sob estresse não é a principal preocupação.

Equipamentos de Processamento de Alimentos

Na indústria alimentícia, onde é necessário calor confiável e uniforme, as resistências de baixa densidade são comumente usadas em:

•Barras de selagem térmica: Para a selagem de embalagens de alimentos, onde as temperaturas não são excessivamente altas e os ciclos não são extremamente rápidos.

•Bandejas de aquecimento: Para manter os alimentos a uma temperatura constante.

•Sistemas de dispensação de líquidos: Onde é necessário um aquecimento suave para manter a viscosidade ou a temperatura do produto.

Máquinas de Embalagem (Aplicações Menos Exigentes)

Para tarefas de embalagem que não envolvem altas velocidades ou temperaturas extremas, as resistências de baixa densidade podem ser adequadas para:

•Mandíbulas de selagem e lâminas de corte: Em processos de selagem de filmes plásticos ou envoltórios retráteis onde a precisão milimétrica e a velocidade não são tão críticas quanto na moldagem por injeção.

Dispositivos de Laboratório

Em ambientes de laboratório, onde frequentemente é necessário um aquecimento suave e controlado para experimentos ou equipamentos de análise, as resistências de baixa densidade podem ser uma opção viável para:

•Placas de aquecimento de laboratório: Para aquecer amostras a temperaturas moderadas.

•Pequenos fornos ou câmaras de secagem: Onde é necessário um calor constante, mas não intenso.

Aquecimento de Líquidos e Gases (Baixa Demanda Térmica)

Quando é necessário aquecer líquidos, água, óleo ou ar, e não há um ajuste preciso do orifício ou a necessidade de uma alta densidade de watts, as resistências de baixa densidade são frequentemente a escolha apropriada. Elas fornecem calor suficiente para manter temperaturas em tanques, tubulações e pequenos vasos de processo onde mudanças rápidas de temperatura ou calor extremo não são críticos. Sua construção mais simples as torna mais econômicas para essas aplicações menos exigentes.

•Aquecimento de tanques pequenos: Para manter a temperatura de líquidos.

•Aplicações de proteção contra congelamento: Onde é necessário um calor suave para evitar o congelamento de tubulações ou componentes.

É importante destacar que, embora as resistências de baixa densidade sejam mais econômicas inicialmente, sua menor vida útil e ineficiência em aplicações inadequadas podem resultar em maiores custos a longo prazo devido a substituições frequentes e tempos de inatividade. Portanto, a escolha deve basear-se sempre em uma avaliação cuidadosa dos requisitos específicos da aplicação.

8. Guia de Seleção: Uma Árvore de Decisão para Seu Projeto

A seleção da resistência de cartucho adequada é fundamental para o sucesso de qualquer aplicação de aquecimento. Para facilitar este processo, apresenta-se uma árvore de decisão que considera os fatores críticos discutidos anteriormente. Esta abordagem sistemática ajuda a determinar se uma resistência de alta ou baixa densidade é a mais apropriada.

Árvore de Decisão para a Seleção de Resistências de Cartucho

1.A aplicação envolve movimento ou vibração constante?

•Sim: Opte por uma resistência de ALTA DENSIDADE. Sua construção compactada (swaged) oferece uma resistência superior a choques e vibrações, garantindo maior durabilidade e confiabilidade em ambientes dinâmicos.

•Não: Prossiga para a próxima pergunta.

2.A temperatura de operação requerida para a bainha é superior a 300°C (572°F)?

•Sim: Escolha uma resistência de ALTA DENSIDADE. Elas são projetadas para suportar e operar eficientemente em temperaturas de bainha de até 800°C (1472°F), graças aos seus materiais de alta qualidade como o Incoloy 800 e a compactação do MgO.

•Não: Prossiga para a próxima pergunta.

3.É necessária uma alta densidade de watts (calor intenso em um espaço reduzido) ou um aquecimento rápido?

•Sim: A resistência de ALTA DENSIDADE é a escolha correta. Sua capacidade de gerar entre 20-30 W/cm² (ou mais) permite um aquecimento rápido e eficiente em aplicações onde o espaço é limitado e é necessária uma grande quantidade de calor.

•Não: Considere uma resistência de BAIXA DENSIDADE. Elas são mais adequadas para aplicações que requerem um aquecimento mais lento e uniforme, com densidades de watts de 3-5 W/cm², e onde o custo inicial é uma consideração importante.

Considerações Adicionais Chave:

•Ajuste do Orifício: Para resistências de alta densidade, um ajuste preciso no orifício (tolerância de +0.001″ a +0.005″) é vital para uma transferência de calor eficiente e para evitar o superaquecimento e a falha prematura.

•Ambiente Operacional: Avalie se a resistência estará exposta a umidade, óleos, produtos químicos ou ambientes corrosivos. Nesses casos, podem ser necessárias características personalizadas, como selos de umidade ou bainhas de materiais específicos para prolongar a vida útil.

•Custo a Longo Prazo: Embora as resistências de baixa densidade sejam inicialmente mais baratas, a alta densidade pode oferecer um melhor retorno do investimento a longo prazo devido à sua maior eficiência, durabilidade e menor frequência de substituição.

Ao seguir esta árvore de decisão e considerar estas diretrizes adicionais, engenheiros e designers podem tomar uma decisão informada que otimiza o desempenho e a confiabilidade de seus sistemas de aquecimento.
