A ZWK-II foi projetada para fabricantes de resistências, integradores industriais e equipes de manutenção que precisam de um painel de controle térmico e de potência pronto para configurar, sem desenvolver todo o quadro elétrico do zero. Ao concentrar alimentação, modulação da saída e indicação básica em um único gabinete, o produto facilita a instalação, o comissionamento e a identificação inicial de falhas.
O equipamento pode atuar como controlador para mantas aquecedoras cerâmicas flexíveis, ceramic pad heaters, aquecedores de contato, mantas sob medida e outros elementos resistivos. A faixa de ajuste de 0 a 220 V permite adequar a potência ao processo, desde que a tensão selecionada permaneça dentro da tensão nominal da resistência. O painel não substitui o dimensionamento da carga, dos cabos e das proteções; o conjunto deve ser definido conforme corrente, temperatura ambiente, ventilação e condições reais de operação.
Para processos mais exigentes, a caixa pode ser configurada com controlador inteligente tipo Fuji, termopar tipo K, ponto de registro, alarme independente de sobretemperatura, proteção contra ruptura do termopar e ventilação forçada. Essas opções devem ser informadas na consulta para que o equipamento final seja compatível com o aquecedor e com o local de instalação.

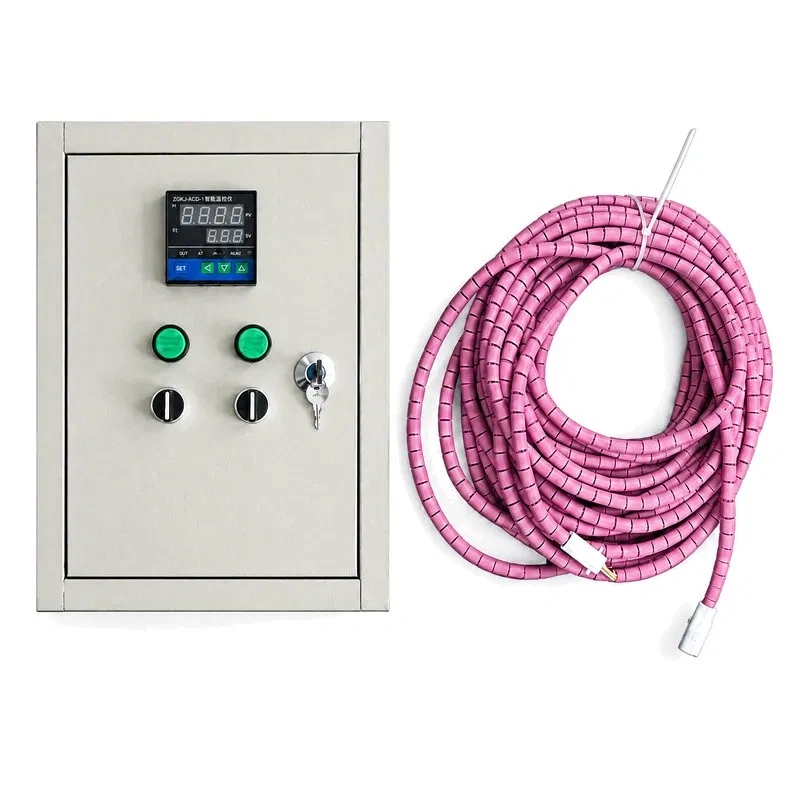

A caixa de controle de temperatura ZWK-II é um sistema compacto de controle de potência desenvolvido para resistências cerâmicas flexíveis, mantas cerâmicas, almofadas aquecedoras cerâmicas e outros elementos de aquecimento elétrico compatíveis com alimentação monofásica de 220 V. O gabinete reúne os principais recursos necessários para energizar, regular e acompanhar uma carga térmica: circuito de controle, estágio de potência, medição da saída, entrada para termopar e proteções elétricas configuráveis.

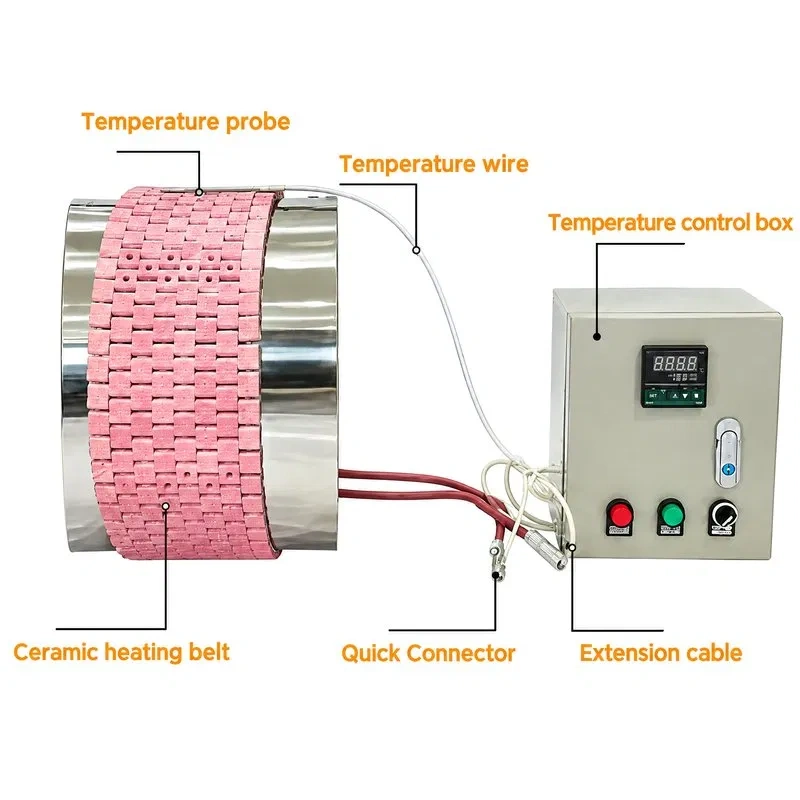

Em uma resistência cerâmica flexível, a caixa permite ajustar a energia entregue ao aquecedor e tornar o aquecimento mais controlado do que uma ligação direta à rede. O potenciômetro frontal permite aumentar a saída de forma gradual, enquanto o voltímetro e o amperímetro mostram a tensão e a corrente de trabalho. A entrada para termopar tipo K pode ser usada para o retorno de temperatura, e a solução pode incluir alarme de sobretemperatura, detecção de falha do termopar e ventilação forçada.
De acordo com a configuração, o estágio de saída pode utilizar tiristor bidirecional/SCR ou relé de estado sólido (SSR). A escolha deve considerar a potência da resistência, a corrente, o modo de controle, a dissipação térmica e o ciclo de trabalho. Em mantas cerâmicas flexíveis instaladas em tubos, tanques, flanges ou peças metálicas, o ajuste progressivo ajuda a controlar o aquecimento inicial e a reduzir esforços elétricos desnecessários.
As principais aplicações incluem:
•Resistências cerâmicas flexíveis e mantas cerâmicas para superfícies curvas, moldes, tanques, tubos, flanges e peças metálicas.
•Pré-aquecimento industrial antes de soldagem, tratamento térmico, conformação, dobra ou reparo.
•Manutenção de temperatura para reduzir condensação, congelamento ou solidificação em tubulações, válvulas, tanques e linhas de processo.
•Aquecimento localizado em situações nas quais aquecer um forno ou uma câmara inteira seria menos eficiente.
•Fabricação e manutenção de resistências elétricas, com partida gradual e testes de carga.
•Bancadas de laboratório e testes de produção com ciclos térmicos controlados.
•Integração OEM em sistemas de aquecimento industrial, equipamentos de cura e conjuntos aquecedores sob medida.
Quando o sensor de temperatura estiver em ambiente pressurizado, com fluxo ou com fluido corrosivo, o sistema pode ser combinado com um termopoço ou bainha de proteção. Para o elemento aquecedor, consulte a almofada de aquecimento de tecido não tecido com fio de silicone ou a folha de aquecimento de papel de alumínio com fio de silicone, de acordo com a superfície e a temperatura exigidas.
Antes de ligar o equipamento, verifique a tensão nominal da resistência, a potência, a corrente prevista e a compatibilidade do termopar. Nunca aplique uma tensão acima da tensão nominal do aquecedor. A instalação, o aterramento e a seleção das proteções devem ser realizados por profissional habilitado.
1.Desligue a alimentação principal e confirme que os terminais estão desenergizados.
2.Conecte a alimentação monofásica de 220 V. Para a configuração básica, o manual de origem indica cabo de alimentação de 2 × 10 mm²; o condutor de proteção deve ser instalado conforme os requisitos elétricos locais.
3.Conecte a resistência cerâmica flexível ou a manta cerâmica à saída de potência.
4.Conecte o termopar tipo K. O manual recebido indica vermelho como positivo e preto como negativo; confirme a polaridade com o sensor utilizado antes do comissionamento.
5.Ligue o interruptor principal. A luz indicadora confirma que o circuito de controle está energizado.
6.Aumente o potenciômetro gradualmente a partir de zero e verifique se as leituras de tensão e corrente são compatíveis com a carga.
7.Monitore temperatura, corrente, cabeamento, ventilação e estabilidade da resistência durante o aquecimento.
8.Reduza a saída antes de desligar e aguarde o resfriamento do conjunto antes de realizar qualquer intervenção.
A faixa de 0–220 V é a faixa de saída disponível, não uma tensão universal para qualquer resistência. O ajuste deve permanecer dentro da tensão nominal do aquecedor e dos limites aprovados para o processo.
Características funcionais
•Um ponto de controle e um ponto de registro.
•Saída ajustável de 0–220 V na configuração básica.

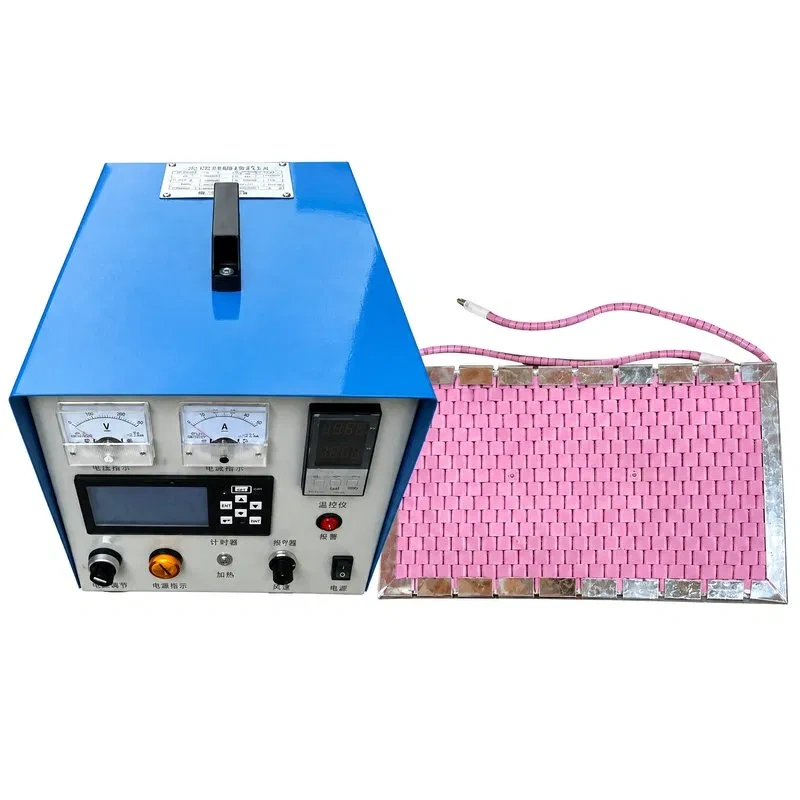

•Voltímetro e amperímetro no painel frontal.
•Entrada para termopar tipo K.
•Estágio de saída com tiristor bidirecional/SCR ou SSR, conforme a configuração.
•Potenciômetro para ajuste gradual da saída.
•Medidor inteligente tipo Fuji na versão descrita no manual de origem.
•Possibilidade de incluir disjuntor, alarme de sobretemperatura, detecção de falha do termopar e ventilação forçada.
•Gabinete adequado para integração industrial, manutenção e bancadas de teste.
Modelos e configurações propostas
|
Modelo |
Configuração de referência |
Alimentação |
Saída ajustável |
Potência de referência |
Corrente aproximada em 220 V |
Status da especificação |
|
ZWK-II-10 |
Configuração básica descrita no manual |
1 × 220 V |
0–220 V |
Até 10 kW |
45,5 A |
Confirmada |
|
ZWK-II-20 |
Configuração de maior potência sob engenharia |
1 × 220 V ou definida pelo projeto |
Definida pelo projeto |
Meta de 20 kW |
90,9 A em 220 V |
Sujeito à validação conforme a aplicação de cada cliente |
|
ZWK-II-30 |
Configuração industrial de alta potência |
Definida pelo projeto |
Definida pelo projeto |
Meta de 30 kW |
136,4 A em 220 V |
Sujeito à validação conforme a aplicação de cada cliente |
Especificações Técnicas - Modelo ZWK-11-10
|
Parâmetro |
ZWK-II-10, configuração básica |
|
Tipo de equipamento |
Caixa de controle de temperatura e potência para aquecedores elétricos |
|
Alimentação |
Monofásica, 220 V AC |
|
Cabo de alimentação indicado |
2 × 10 mm², conforme o manual de origem; acrescentar condutor de proteção conforme a instalação |
|
Saída |
0–220 V ajustável |
|
Potência máxima indicada |
10 kW |
|
Ponto de controle |
1 |
|
Ponto de registro |
1 |
|
Sensor |
Termopar tipo K |
|
Polaridade indicada |
Vermelho positivo, preto negativo; verificar o sensor instalado |
|
Indicação frontal |
Voltímetro e amperímetro |
|
Ajuste |
Potenciômetro de saída; controlador inteligente tipo Fuji na versão especificada |
|
Dispositivo de potência |
Tiristor bidirecional/SCR ou SSR, conforme a configuração |
|
Proteções configuráveis |
Disjuntor, alarme de sobretemperatura, falha do termopar e ventilação forçada |
|
Uso recomendado |
Resistências cerâmicas flexíveis, mantas cerâmicas e cargas resistivas compatíveis |
A família pode ser fornecida com controlador inteligente tipo Fuji e sensor de temperatura, enquanto o manual também descreve o ajuste manual por potenciômetro. Confirme se a versão desejada será manual, PID automático ou combinada.
