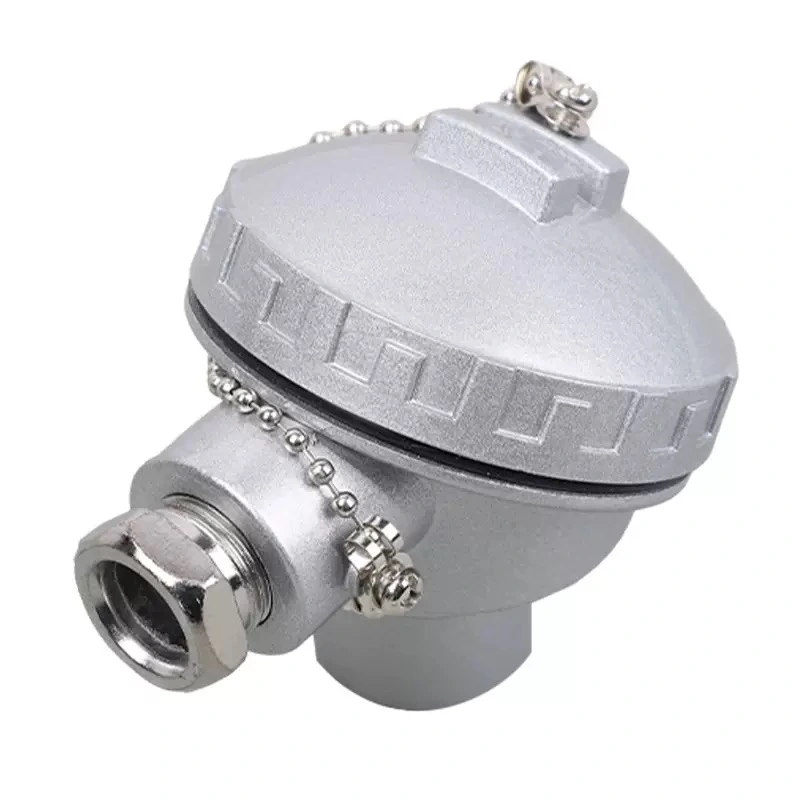

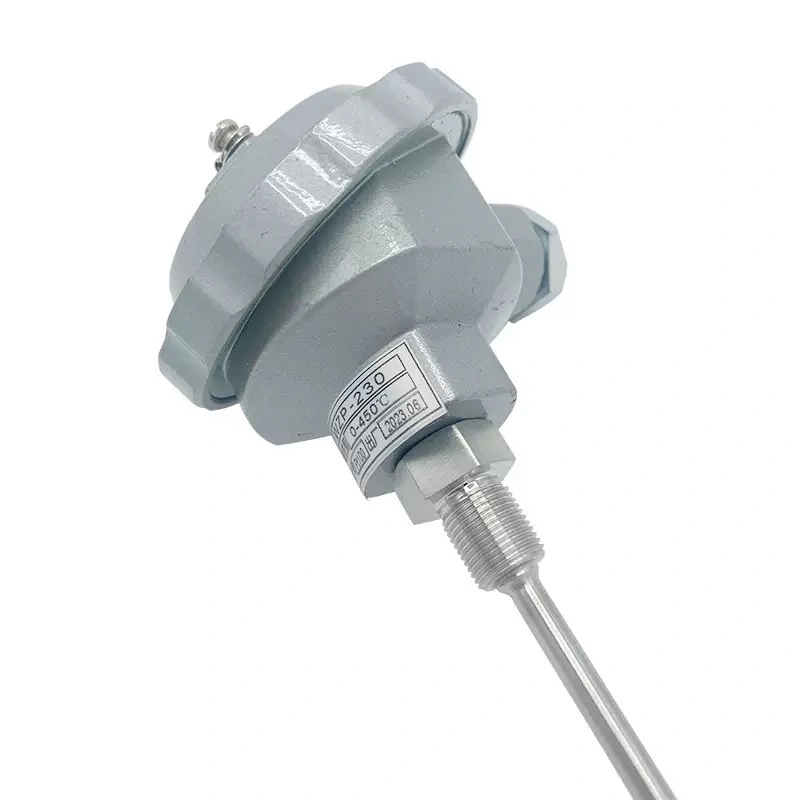

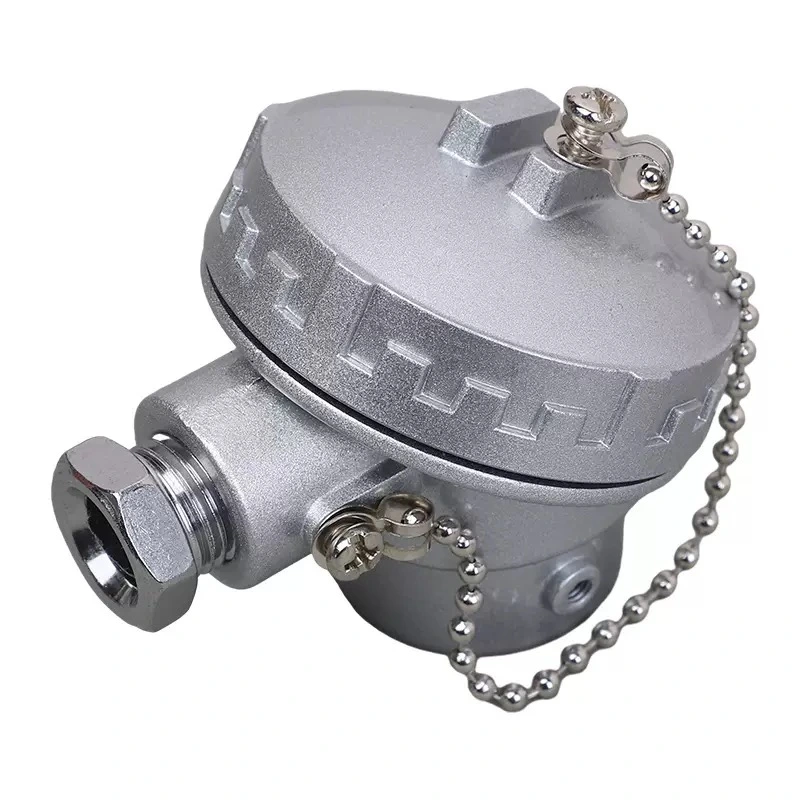

Los cabezales de conexión, también conocidos como cabezales o cabezotes, son componentes esenciales en sistemas de medición de temperatura que emplean RTD (Detectores de Temperatura por Resistencia) y termocuplas (termopares). Su función principal es proporcionar un recinto protector para las conexiones eléctricas de estos sensores, resguardándolas de daños mecánicos, humedad, polvo y otros factores ambientales adversos. Estos dispositivos aseguran la integridad de la señal de temperatura, garantizando mediciones precisas y fiables en una amplia gama de entornos industriales y comerciales. Están disponibles en diversos materiales como acero inoxidable, baquelita y aleación de aluminio, cada uno ofreciendo propiedades específicas para adaptarse a distintas condiciones operativas y requisitos de aplicación.
La selección del material del cabezal de conexión es crucial para su rendimiento y durabilidad. Los cabezales de acero inoxidable (como los modelos KNE-SS y NAA-SS) ofrecen una excelente resistencia a la corrosión y a la oxidación, siendo ideales para ambientes agresivos, higiénicos o donde se requiere una alta resistencia mecánica. Los cabezales de baquelita (modelos KB y KSB) son conocidos por sus propiedades dieléctricas y su resistencia a altas temperaturas, proporcionando un buen aislamiento eléctrico y térmico. Por otro lado, los cabezales de aleación de aluminio (como los modelos A, B, CMI, DA, DAN, DANA, DANW, DAW, G12, KD-BA, KNE, KNEW, KNY, KSE, KSY, MAA y NAA) son ligeros, económicos y ofrecen una buena disipación del calor, siendo adecuados para aplicaciones generales y entornos menos exigentes. Además, existen cabezales a prueba de explosiones (modelos BT4 y BT6), diseñados específicamente para operar de forma segura en atmósferas potencialmente explosivas, cumpliendo con normativas de seguridad rigurosas.
Los cabezales de conexión para RTD y termocuplas son componentes versátiles utilizados en una multitud de industrias y aplicaciones donde la medición precisa y fiable de la temperatura es fundamental. Algunas de las aplicaciones clave incluyen:
• Industria Petroquímica y de Gas: En refinerías, plataformas petrolíferas y plantas de procesamiento de gas, donde la presencia de atmósferas explosivas es común, se utilizan cabezales a prueba de explosiones para garantizar la seguridad y la integridad de los procesos. La resistencia a la corrosión del acero inoxidable es vital en estos entornos.
• Industria Alimentaria y Farmacéutica: En estas industrias, la higiene es primordial. Los cabezales de acero inoxidable 304 o 316 son preferidos debido a su facilidad de limpieza, resistencia a agentes químicos y cumplimiento con normativas sanitarias, asegurando la no contaminación de productos.
• Generación de Energía: En centrales eléctricas, ya sean térmicas, nucleares o renovables, los cabezales protegen los sensores de temperatura en calderas, turbinas y sistemas de refrigeración, donde las condiciones pueden ser extremas en términos de temperatura y vibración.
• Fabricación y Procesamiento Industrial: En procesos como la metalurgia, la fabricación de plásticos, la producción de vidrio y la industria automotriz, los cabezales resguardan los sensores que monitorean temperaturas críticas en hornos, moldes, extrusoras y líneas de producción.
• Sistemas HVAC y Refrigeración: En sistemas de calefacción, ventilación, aire acondicionado y refrigeración industrial, los cabezales protegen los sensores que controlan la temperatura ambiente o de fluidos, contribuyendo a la eficiencia energética y al confort.
• Laboratorios y Centros de Investigación: Para aplicaciones de alta precisión y control en entornos de laboratorio, donde se requiere estabilidad y fiabilidad en las mediciones de temperatura.
Características Principales
• Materiales Diversos: Disponibles en acero inoxidable (304, 316), baquelita y aleación de aluminio, permitiendo la selección según el entorno y la aplicación.
• Protección Robusta: Ofrecen una protección superior contra impactos mecánicos, vibraciones, humedad, polvo y agentes químicos.
• Diseño a Prueba de Explosiones: Modelos específicos diseñados para cumplir con los estándares de seguridad en atmósferas potencialmente explosivas.
• Conexiones Versátiles:Compatibles con una amplia gama de entradas de cable y orificios inferiores (M20x1.5, NPT1/2
, G1/2", etc.) para una fácil integración.
• Aislamiento Eléctrico y Térmico: La baquelita proporciona excelentes propiedades aislantes, mientras que los metales ofrecen buena conductividad térmica para disipar el calor cuando es necesario.
• Durabilidad y Larga Vida Útil: Fabricados con materiales de alta calidad que garantizan una resistencia prolongada a condiciones adversas.
Ventajas
• Fiabilidad de Medición: Protegen las conexiones del sensor, asegurando la integridad de la señal y, por ende, la precisión y estabilidad de las mediciones de temperatura.
• Seguridad Operacional: Los modelos a prueba de explosiones minimizan riesgos en entornos peligrosos, cumpliendo con estrictas normativas de seguridad.
• Adaptabilidad: La variedad de materiales y diseños permite seleccionar el cabezal óptimo para cada aplicación específica, maximizando el rendimiento y la vida útil del sensor.
• Reducción de Costos de Mantenimiento: Al proteger eficazmente los sensores y sus conexiones, se reduce la frecuencia de fallos y la necesidad de reemplazos, disminuyendo los costos operativos.
• Facilidad de Instalación y Mantenimiento: Diseñados para una instalación sencilla y un acceso conveniente para el cableado y el mantenimiento.
Las especificaciones técnicas varían según el modelo y el material del cabezal de conexión. A continuación, se presenta una tabla con las características comunes y rangos típicos:
|
Característica Técnica |
Acero Inoxidable (304/316) |
Baquelita |
Aleación de Aluminio (ADC12) |
A Prueba de Explosiones (BT4/BT6) |
|
Material |
Acero Inoxidable 304/316 |
Baquelita |
Aleación de Aluminio ADC12 |
Aleación de Aluminio ADC12 / Acero Inoxidable 304 |
|
Método de Pulverización |
Electroplateado |
- |
Pintura spray / Spray de plástico |
Pintura spray / Spray de plástico / Electroplateado |
|
Color |
Plata |
Negro |
Gris-plata |
Gris-plata |
|
Entrada de Cable |
M20×1.5, NPT1/2″, G1/2″, etc. |
G1/2″, G3/8″ |
M20×1.5, NPT1/2″, G1/2″, PG16, etc. |
M20×1.5 |
|
Orificio Inferior |
M24×1.5, M33×1, NPT1/2″, G1/2″, etc. |
G1/2″, G1/4″ |
M12×1, M16×1, M20×1, M22×1.5, M24×1.5, M33×1.5, NPT1/2″, G1/2″, etc. |
M22×1.5 |
|
Espacio de Orificios |
33mm, 40mm |
33mm, 40mm, 27mm |
19mm, 27mm, 33mm, 36mm, 40mm, 44mm |
59mm |
|
Resistencia a la Corrosión |
Excelente |
Buena |
Buena |
Excelente (BT6) / Buena (BT4) |
|
Resistencia a la Temperatura |
Alta |
Muy Alta |
Moderada |
Alta |
|
Aislamiento Eléctrico |
Bueno |
Excelente |
Bueno |
Bueno |
|
Certificaciones |
- |
- |
- |
ATEX, IECEx (según modelo) |
La siguiente tabla detalla algunos de los modelos de cabezales de conexión disponibles, clasificándolos por su material principal y destacando sus características clave:
|
Modelo |
Material Principal |
Método de Pulverización |
Color |
Entrada de Cable |
Orificio Inferior |
Espacio de Orificios |
Notas Adicionales |
|
Acero Inoxidable |
|||||||
|
KNE-SS |
Acero Inoxidable 304/316 |
Electroplateado |
Plata |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Alta resistencia a la corrosión. |
|
NAA-SS |
Acero Inoxidable 304/316 |
Electroplateado |
Plata |
M20×1.5 |
M20×1.5, NPT1/2″, G1/2″ |
33mm |
Ideal para ambientes higiénicos. |
|
KC-SS |
Aleación de Aluminio ADC12 |
Gris-plata |
M20×1.5 |
M12×1, M16×1, M20×1 |
36mm |
Conexión de acero inoxidable. |
|
|
Baquelita |
|||||||
|
KB |
Baquelita |
- |
Negro |
G1/2″ |
G1/2″ |
33mm, 40mm |
Excelente aislamiento eléctrico. |
|
KSB |
Baquelita |
- |
Negro |
G3/8″ |
G1/4″ |
27mm |
Compacto, buen aislamiento. |
|
Aleación de Aluminio |
|||||||
|
A |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M24×1.5, φ22.8/21, φ32.5/28, G1/2″, G3/4″ |
46mm |
Uso general. |
|
B |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, G1/2″, PG16 |
M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm |
Ligero y versátil. |
|
CMI |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, M33×1.5, NPT1/2″, G1/2″ |
40mm, 44mm |
Múltiples opciones de orificio. |
|
DA |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M20×1, M22×1.5, M24×1.5, NPT1/2″, G1/2″, φ32.5 |
40mm |
Diseño robusto. |
|
DAN |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, NPT1/2″, G1/2″ |
33mm |
Conexiones estándar. |
|
DANA |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, G1/2″ |
M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm, 36mm |
Variedad de orificios. |
|
DANW |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, G1/2″ |
M24×1.5, NPT1/2″, G1/2″ |
- |
Amplia compatibilidad. |
|
DAW |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M20×1, M22×1.5, M24×1.5, NPT1/2″, G1/2″ |
40mm |
Durabilidad. |
|
G12 |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M24×1.5, NPT1/2″, G1/2″ |
33mm |
Estándar industrial. |
|
KD-BA |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, PG16 |
M12×1, M16×1, M24×1.5, NPT1/2″, G1/2″ |
33mm |
Versátil. |
|
KNE |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, NPT3/4″, G1/2″, G3/4″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Múltiples opciones de rosca. |
|
KNEW |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M12×1, M16×1, M20×1, M22×1, M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Amplia gama de orificios. |
|
KNY |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, NPT1/2″, NPT3/4″, G1/2″, G3/4″ |
M24×1.5, M33×1, NPT1/2″, G1/2″ |
33mm, 40mm |
Flexibilidad en conexiones. |
|
KSE |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M16×1.5, NPT3/8″, G3/8″ |
M12×1, M16×1, NPT1/2″, G1/2″ |
27mm |
Compacto. |
|
KSY |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M16×1.5, NPT3/8″, G3/8″ |
M12×1, M16×1, NPT1/2″, G1/2″ |
27mm |
Pequeño tamaño. |
|
MAA |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M16×1.5 |
M10×1, M12×1, G1/8″ |
19mm |
Miniatura. |
|
NAA |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5, G1/2″, PG16 |
M10×1, M12×1, M16×1, M20×1.5, M24×1.5, NPT1/2″ |
33mm |
Estándar. |
|

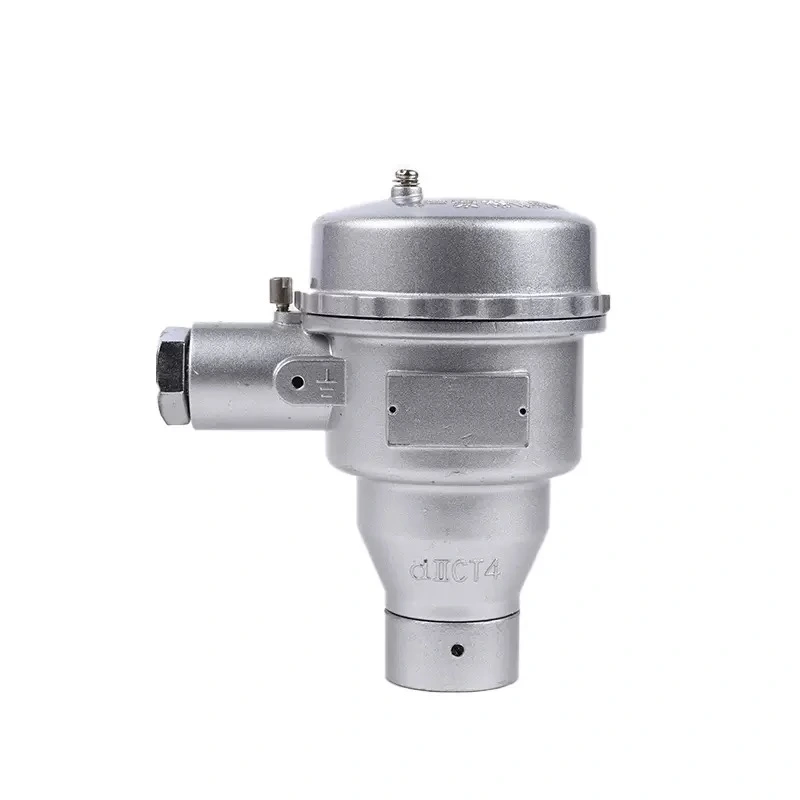

A Prueba de Explosiones |
|||||||
|
BT4 |
Aleación de Aluminio ADC12 |
Pintura spray / Spray de plástico |
Gris-plata |
M20×1.5 |
M22×1.5 |
59mm |
Certificación a prueba de explosiones. |
|
BT6 |
Acero Inoxidable 304 |
Electroplateado |
Plata |
M20×1.5 |
M22×1.5 |
59mm |
Certificación a prueba de explosiones, alta resistencia a la corrosión. |
Un cabezal de conexión, también conocido como cabezote o caja de cables, es un componente fundamental en los sistemas de medición de temperatura industrial. Su función principal es actuar como un recinto protector para las delicadas conexiones eléctricas de los sensores de temperatura, como los RTD (Detectores de Temperatura por Resistencia) y las termocuplas (termopares).
Este dispositivo resguarda las terminales de cableado de factores ambientales adversos como la humedad, el polvo, la suciedad, la corrosión y los daños mecánicos. Al asegurar la integridad de estas conexiones, el cabezal de conexión garantiza que la señal del sensor se transmita de forma precisa y fiable al sistema de control, lo cual es crítico para una medición de temperatura industrial exacta y estable. Los materiales comunes incluyen acero inoxidable, baquelita y aleación de aluminio, cada uno ofreciendo niveles específicos de protección y resistencia para diferentes entornos.
