Los conectores para termopar son dispositivos de interconexión especializados diseñados para unir sensores de temperatura (termocuplas) con instrumentos de medición, controladores o cables de extensión. Su función principal es proporcionar una conexión rápida, segura y, sobre todo, térmicamente compensada. A diferencia de los conectores eléctricos convencionales, estos están fabricados con aleaciones metálicas idénticas a las del termopar correspondiente (Hierro/Constantán para el Tipo J y Chromel/Alumel para el Tipo K). Esta homogeneidad de materiales es fundamental para evitar la generación de fuerzas electromotrices (FEM) parásitas en los puntos de unión, lo que garantiza que la lectura de temperatura sea precisa y libre de errores por gradientes térmicos en el conector.
Desde una perspectiva constructiva, estos conectores consisten en un cuerpo robusto fabricado generalmente en termoplástico reforzado con fibra de vidrio o cerámica de alta alúmina para aplicaciones de temperaturas extremas. El diseño incorpora un sistema de pines polarizados (uno más ancho que el otro o con formas distintas) que impide físicamente la conexión con polaridad invertida. Internamente, cuentan con terminales de tornillo que facilitan la sujeción firme del cable del termopar, asegurando un contacto eléctrico óptimo. Los accesorios complementarios, como las abrazaderas de alivio de tensión y los soportes de panel, completan el ecosistema, permitiendo instalaciones organizadas y resistentes a las vibraciones mecánicas propias de entornos industriales.

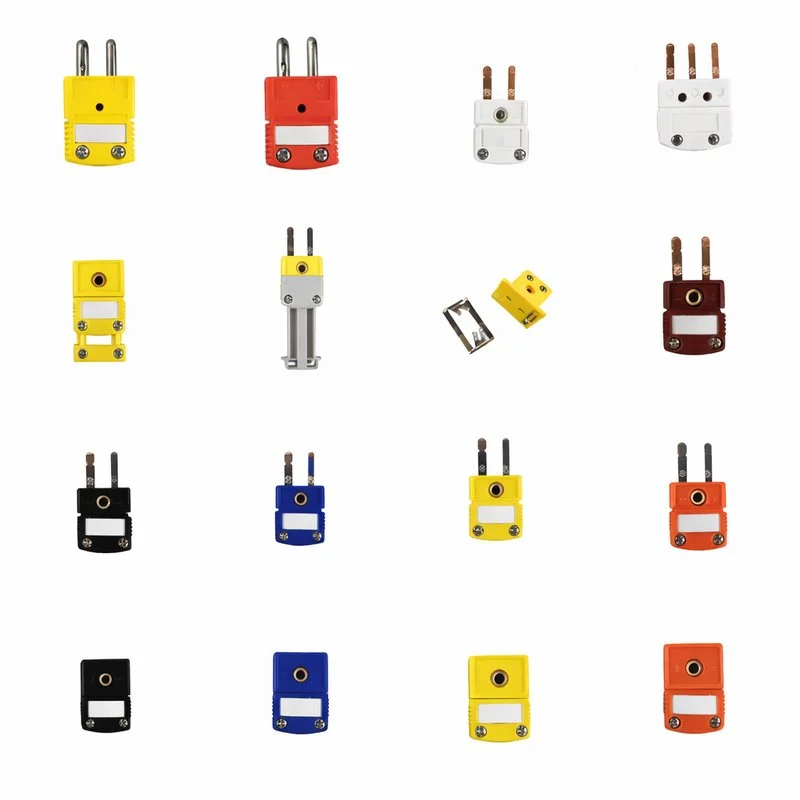

La gama de conectores se clasifica principalmente por su tamaño, configuración y resistencia térmica:
|
Categoría |
Descripción |
Aplicación Típica |
|
Conectores Miniatura |
Caracterizados por pines planos y compactos. Son el estándar en instrumentación portátil y laboratorios. |
Equipos portátiles, sensores de diámetro pequeño. |
|
Conectores Estándar |
Utilizan pines redondos y robustos. Ofrecen una mayor resistencia mecánica en entornos pesados. |
Maquinaria industrial, hornos, procesos químicos. |
|
Conectores de Panel |
Diseñados para montarse en tableros de control o cajas de conexiones. Disponibles en versiones circulares o rectangulares. |
Centralización de señales en salas de control. |
|
Conectores de Alta Temperatura |
Fabricados en cerámica blanca. Soportan temperaturas ambientales muy superiores a los de plástico. |
Proximidad a hornos o zonas de fundición. |
|
Accesorios de Montaje |
Incluyen abrazaderas de cable (strain relief), arandelas de goma y soportes de acero inoxidable. |
Protección y organización del cableado. |
• Compensación Térmica Integral: El uso de pines fabricados con las mismas aleaciones del termopar (calibración compensada) elimina el error de unión fría en el punto de conexión, manteniendo la precisión del sistema.
• Diseño Polarizado: La configuración asimétrica de los pines asegura que el polo positivo y negativo se conecten correctamente siempre, evitando errores de lectura por inversión de polaridad que podrían causar mediciones erráticas.
• Identificación por Código de Colores: Cumplen con normativas internacionales (ANSI o IEC), lo que permite una identificación visual rápida del tipo de termopar (ej. Amarillo/Blanco para J, Amarillo/Verde para K según la norma).
• Facilidad de Instalación: Los terminales internos de tornillo permiten una conexión rápida sin necesidad de soldadura, facilitando el mantenimiento y la sustitución de sensores en campo.
• Resistencia Mecánica y Química: Los cuerpos de termoplástico de alta calidad son resistentes a impactos, aceites y diversos agentes químicos comunes en la industria.
|
Especificación |
Tipo J (Hierro / Constantán) |
Tipo K (Chromel / Alumel) |
|
Aleación Pin Positivo (+) |
Hierro (Fe) - Magnético |
Chromel (Ni-Cr) - No magnético |
|
Aleación Pin Negativo (-) |
Constantán (Cu-Ni) |
Alumel (Ni-Al) - Ligeramente magnético |
|
Rango de Temperatura (Cuerpo) |
-29°C a 220°C (Termoplástico) |
-29°C a 220°C (Termoplástico) |
|
Rango de Temperatura (Cerámico) |
Hasta 650°C |
Hasta 650°C |
|
Código de Color (ANSI) |
Negro (Cuerpo) / Blanco (Etiqueta) |
Amarillo |
|
Código de Color (IEC) |
Negro |
Verde |
|
Límite de Error Estándar |
±2.2°C o 0.75% |
±2.2°C o 0.75% |
|
Compatibilidad de Cable |
Hasta 20 AWG (Mini) / 14 AWG (Std) |
Hasta 20 AWG (Mini) / 14 AWG (Std) |
Nota: Las dimensiones de los pines miniatura son de aproximadamente 3.2 mm de ancho, mientras que los pines estándar redondos tienen un diámetro de 4.0 mm para el negativo y 4.8 mm para el positivo.
1 Verificación de la Polaridad: Antes de cerrar el conector, asegúrese de que el cable positivo del termopar esté conectado al pin marcado con el signo (+). En el tipo J, el cable positivo suele ser blanco (ANSI) o negro (IEC); en el tipo K, suele ser amarillo (ANSI) o verde (IEC).
2 Uso de Abrazaderas de Alivio de Tensión: Es altamente recomendable instalar abrazaderas (cable clamps) en la salida del conector. Esto evita que los tirones accidentales del cable aflojen los tornillos internos o rompan los hilos conductores, prolongando la vida útil de la conexión.
3 Evitar la Contaminación: En ambientes con alta humedad o presencia de vapores corrosivos, utilice conectores con sellos de goma o versiones herméticas. La oxidación en los pines puede aumentar la resistencia de contacto y falsear las lecturas de milivoltios.
4 Selección del Material del Cuerpo: Si el conector va a estar expuesto a temperaturas ambientales superiores a los 200°C (por ejemplo, montado directamente sobre la cabeza de un horno), se debe optar obligatoriamente por la versión cerámica para evitar la deformación o fundición del plástico.
5 Mantenimiento Periódico: Inspeccione visualmente los pines en busca de signos de corrosión o desgaste. Una conexión floja o sucia es la causa más común de "ruido" en la señal de temperatura. Limpie los contactos con alcohol isopropílico si es necesario.
La forma más rápida de diferenciarlos es mediante el código de colores internacional y la marca grabada en el cuerpo del conector:
Código de Colores (Norma ANSI/ASTM): El conector Tipo K es de color Amarillo, mientras que el conector Tipo J es de color Negro. (En la norma europea IEC, el K es verde y el J es negro).
Identificación en los Pines: Casi todos los fabricantes graban una letra "K" o "J" pequeña cerca de los terminales.
Propiedades Magnéticas: En un conector tipo J, el pin positivo es de hierro y es fuertemente magnético. En el tipo K, los pines suelen ser no magnéticos o solo el negativo presenta una atracción muy leve.
