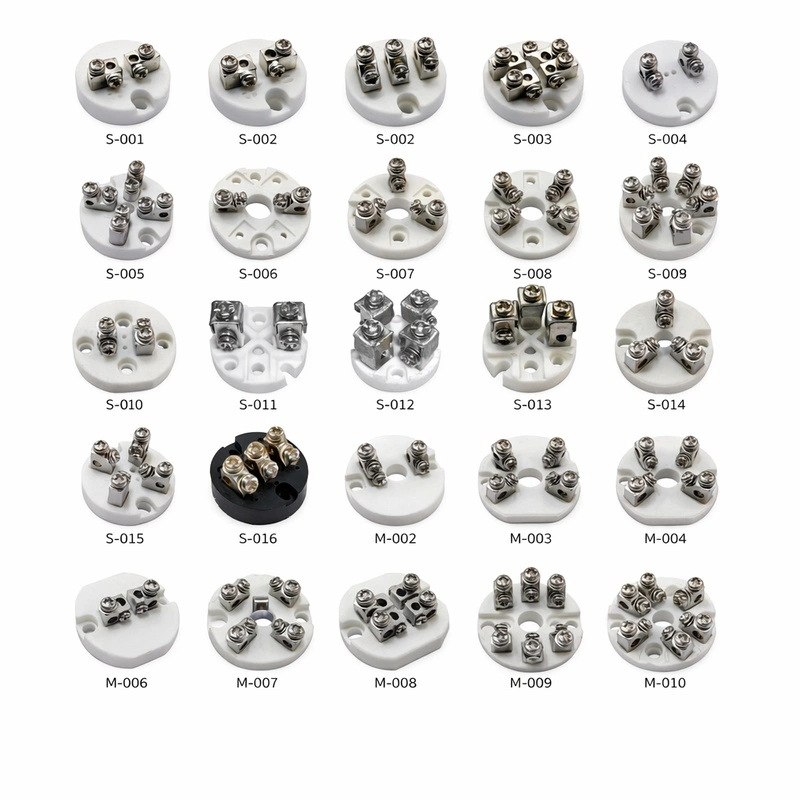

El bloque terminal, también conocido como bloc cerámico o zócalo de conexión, es un componente crítico diseñado para facilitar la interconexión eléctrica segura y estable entre los elementos sensores (RTD o termocuplas) y los cables de extensión o transmisión. Estos bloques se instalan típicamente dentro del cabezal de conexión del sensor, actuando como el punto de unión donde las señales de milivoltios (termopares) o de resistencia (RTD) se transfieren al sistema de monitoreo. Fabricados con materiales aislantes de alta calidad como la cerámica técnica o la baquelita, estos accesorios para termocupla están diseñados para soportar condiciones térmicas extremas y proporcionar un aislamiento eléctrico superior, evitando cortocircuitos o interferencias que podrían comprometer la precisión de la medición.
La construcción de un bloque terminal cerámico se basa generalmente en porcelana, esteatita o alúmina de alta densidad, materiales seleccionados por su excepcional resistencia al choque térmico y su capacidad para mantener propiedades dieléctricas constantes incluso a temperaturas que superan los 1000 °C. Por otro lado, el bloque terminal de baquelita es una alternativa robusta y económica para aplicaciones de temperatura moderada, ofreciendo una excelente resistencia mecánica y aislamiento en entornos industriales estándar. Estos bloques cuentan con terminales metálicos (latón niquelado, acero inoxidable o aleaciones específicas) y tornillos de sujeción que aseguran un contacto firme y de baja resistencia. Su diseño modular permite configuraciones de 2, 3, 4 o hasta 6 polos, adaptándose a sensores simples, dobles o configuraciones de RTD de varios hilos.
Los bloques terminales son accesorios indispensables en prácticamente cualquier sistema de medición de temperatura industrial. Sus aplicaciones principales incluyen:
• Ensamblaje de Sensores Industriales: Utilizados como núcleo de conexión en la fabricación de termocuplas tipo J, K, T, E, R, S y B, así como en sensores RTD Pt100 y Pt1000.
• Hornos y Procesos Térmicos: Debido a su alta resistencia al calor, los bloques cerámicos son ideales para conexiones dentro de hornos industriales, estufas de secado y equipos de tratamiento térmico.
• Industria Química y Petroquímica: Instalados dentro de cabezales de conexión para proteger las uniones eléctricas en procesos que involucran fluidos corrosivos o temperaturas elevadas.
• Maquinaria de Plásticos: Empleados en extrusoras e inyectoras donde se requiere una conexión fiable y resistente a las vibraciones constantes.
• Sistemas de Calefacción Industrial: Conexión de resistencias eléctricas y sensores de control en calderas y sistemas de intercambio de calor.
• Laboratorios de Pruebas: Facilitan el intercambio rápido y seguro de sensores en bancos de prueba y equipos de calibración.
Características Principales
• Materiales de Alta Resistencia: Cuerpo fabricado en cerámica técnica (esteatita/porcelana) o baquelita de alta densidad.
• Terminales de Contacto Superior: Tornillos y placas de conexión en latón niquelado o acero inoxidable para prevenir la oxidación y asegurar una conductividad óptima.
• Diseño Multipolar: Disponibles en configuraciones de 2, 3, 4 y 6 terminales para sensores simples o dúplex.
• Resistencia Térmica Extrema: Los modelos cerámicos soportan temperaturas de operación continua de hasta 800 °C - 1000 °C, mientras que los de baquelita son ideales hasta 150 °C - 200 °C.
• Aislamiento Dieléctrico: Alta rigidez dieléctrica para evitar fugas de corriente o interferencias en señales de bajo nivel (mV).
Ventajas
• Estabilidad de la Señal: Proporcionan una conexión mecánica firme que minimiza la resistencia de contacto, crucial para la precisión de los RTD y termopares.
• Durabilidad en Ambientes Hostiles: Resistentes a la corrosión química, al choque térmico y al envejecimiento por calor.
• Versatilidad de Montaje: Dimensiones estandarizadas que permiten su instalación en la mayoría de los cabezales de conexión (KNE, NAA, DAN, etc.).
• Seguridad Eléctrica: El diseño de los terminales previene contactos accidentales y cortocircuitos entre polos.
• Fácil Mantenimiento: Permiten la desconexión y reemplazo rápido del sensor sin necesidad de herramientas especiales complejas.
|
Especificación |
Bloque Terminal Cerámico |
Bloque Terminal de Baquelita |
|
Material del Cuerpo |
Porcelana / Esteatita / Alúmina |
Baquelita (Resina Fenólica) |
|
Temperatura Máxima |
800 °C - 1200 °C (según grado) |
150 °C - 200 °C |
|
Número de Polos |
2, 3, 4, 6 terminales |
2, 3, 4 terminales |
|
Material de Terminales |
Latón Niquelado / Acero Inoxidable |
Latón / Acero Zincado |
|
Voltaje de Aislamiento |
> 600 V AC |
> 400 V AC |
|
Resistencia de Contacto |
< 0.01 Ω |
< 0.02 Ω |
|
Diámetro Estándar |
33mm, 40mm, 45mm, 54mm |
33mm, 40mm |
|
Distancia entre Centros |
19mm, 27mm, 33mm, 40mm |
33mm, 40mm |
|
Color |
Blanco / Crema |
Negro / Café |
|
Modelo |
Material |
Polos |
Diámetro (mm) |
Aplicación Recomendada |
|
S0077-2P |
Cerámico |
2 |
33 / 40 |
Termocuplas simples (J, K, T). |
|
S0077-3P |
Cerámico |
3 |
40 / 45 |
Sensores RTD Pt100 de 3 hilos. |
|
S0077-4P |
Cerámico |
4 |
45 / 54 |
Termocuplas dobles o RTD de 4 hilos. |
|
S0077-6P |
Cerámico |
6 |
54 |
Sensores dúplex de alta complejidad. |
|
B-BAQ-2P |
Baquelita |
2 |
33 |
Conexiones económicas de baja temperatura. |
|
B-BAQ-3P |
Baquelita |
3 |
40 |
RTD estándar en ambientes no agresivos. |
|
TC-MINI |
Cerámico |
2 |
20 / 25 |
Cabezales miniatura y espacios reducidos. |
|
TC-HIGH-TEMP |
Alúmina |
2 / 4 |
45 |
Procesos de fundición y alta temperatura (>1000°C). |
Un bloque terminal, también conocido como bloc cerámico o zócalo de conexión, es un componente aislante de alta ingeniería diseñado para realizar la interconexión eléctrica entre un sensor de temperatura (como una termocupla o un RTD Pt100) y el cableado de instrumentación.
Este dispositivo se instala típicamente dentro del cabezal de conexión y actúa como el núcleo del sensor, permitiendo una transferencia de señal estable y segura. Los bloques terminales cerámicos son preferidos en la industria por su excepcional resistencia al calor extremo (hasta 1000 °C) y su alta rigidez dieléctrica, lo que evita cortocircuitos e interferencias. Por otro lado, los bloques de baquelita ofrecen una solución robusta y económica para aplicaciones de temperatura moderada, garantizando siempre una fijación mecánica firme para los conductores.
