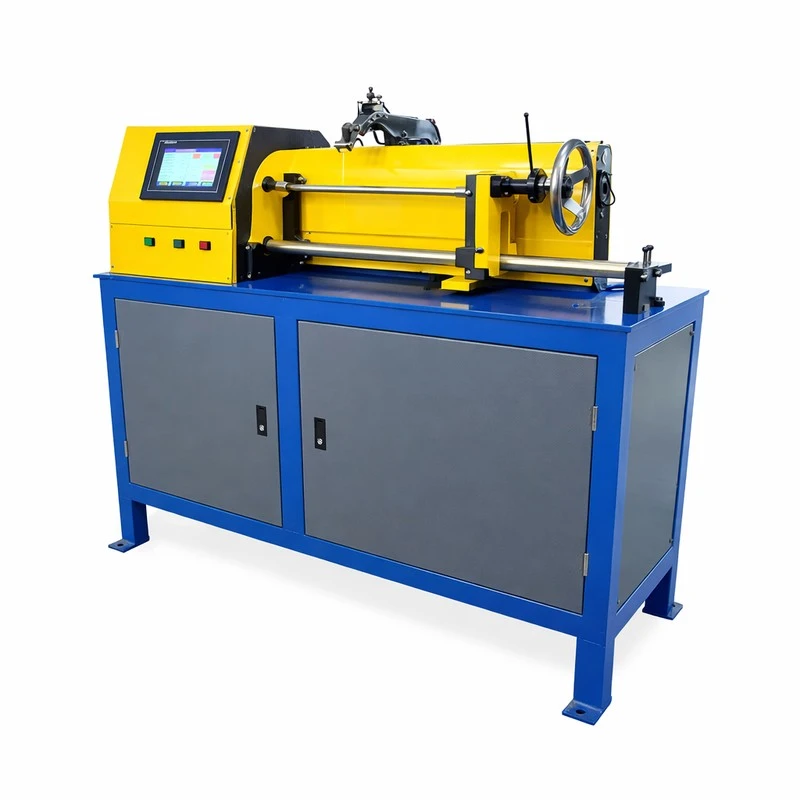

La Máquina Bobinadora de Alambre HT-B3A es un equipo especializado de alta precisión diseñado para la fabricación de elementos calefactores eléctricos. Esta bobinadora de resistencias es ideal para enrollar alambre resistivo en una variedad de componentes, incluyendo tubos de óxido de magnesio (Mgo), láminas de mica, fibra de carbono y núcleos cerámicos. Su avanzada tecnología la convierte en una solución versátil para la producción de resistencias de cartucho, elementos calefactores de alta densidad y otros tipos de resistencias eléctricas.
La Máquina Bobinadora de Alambre HT-B3A es un equipo especializado de alta precisión diseñado para la fabricación de elementos calefactores eléctricos. Esta bobinadora de resistencias es ideal para enrollar alambre resistivo en una variedad de componentes, incluyendo tubos de óxido de magnesio (Mgo), láminas de mica, fibra de carbono y núcleos cerámicos. Su avanzada tecnología la convierte en una solución versátil para la producción de resistencias de cartucho, elementos calefactores de alta densidad y otros tipos de resistencias eléctricas.
El control de la máquina se realiza mediante un sistema integrado de servomotor, PLC y pantalla táctil, lo que permite un bobinado preciso y la capacidad de ajustar el paso del alambre según las especificaciones del elemento calefactor. Esta máquina de bobinado automático garantiza una producción eficiente y consistente, adaptándose a las demandas de la industria de resistencias eléctricas.
La versatilidad de la máquina bobinadora HT-B3A la hace indispensable en la fabricación de una amplia gama de elementos calefactores para diversas industrias. Sus principales aplicaciones incluyen:
• Resistencias de Cartucho: Bobinado preciso de alambre resistivo en barras de Mgo para la producción de calefactores de cartucho utilizados en moldes, placas calefactoras y equipos industriales que requieren calor localizado y de alta densidad.
• Elementos Calefactores de Alta Densidad: Fabricación de resistencias con una distribución de calor uniforme y eficiente, esenciales en aplicaciones donde el espacio es limitado y se requiere una alta potencia.
• Resistencias para Electrodomésticos: Producción de elementos calefactores para hornos, estufas, calentadores de agua y otros electrodomésticos, utilizando láminas de mica o cerámicas como soporte.
• Calefactores de Fibra de Carbono: Bobinado de alambre en fibra de carbono para aplicaciones que demandan calentamiento rápido y ligero, como en la industria automotriz o de equipos médicos.
• Componentes para la Industria: Producción de elementos calefactores para maquinaria industrial, equipos de laboratorio y sistemas de calefacción especializados.
La para enrollar alambre resistivo HT-B3A se destaca por su diseño robusto y su tecnología avanzada, ofreciendo una serie de características y ventajas que optimizan el proceso de fabricación de resistencias eléctricas.
|
Característica |
Ventaja |
|
Control Servo + PLC + Pantalla Táctil |
Permite un control de bobinado de alta precisión, ajuste flexible del paso del alambre y una interfaz de usuario intuitiva para una operación sencilla y eficiente. |
|
Versatilidad de Materiales |
Capaz de bobinar alambre en tubos de Mgo, láminas de mica, fibra de carbono y tubos cerámicos, lo que la convierte en una máquina multiusos para diferentes tipos de elementos calefactores. |
|
Diámetro de Alambre Amplio |
Soporta diámetros de alambre desde 0.1 mm hasta 1.0 mm, cubriendo un amplio espectro de requisitos de resistencia y potencia. |
|
Longitud de Bobinado Extensa |
Permite bobinar bobinas de hasta 1000 mm de longitud, ideal para la fabricación de resistencias de gran tamaño o para múltiples elementos en un solo ciclo. |
|
Velocidad Ajustable |
La velocidad de bobinado puede ser regulada para adaptarse a las características del alambre y del material base, optimizando la calidad y la eficiencia. |
|
Alta Capacidad de Producción |
Con una capacidad de producción de 800 a 2000 piezas por turno, la HT-B3A es una solución eficiente para la producción en serie de resistencias. |
|
Flexibilidad de Voltaje |
Compatible con configuraciones de voltaje trifásico (380V/220V) y monofásico (220V), facilitando su integración en diferentes entornos industriales. |
|
Diseño Compacto y Robusto |
Sus dimensiones de 1200x700x1300 mm y un peso de 300 KG la hacen una máquina estable y fácil de integrar en cualquier línea de producción. |
|
Especificación |
Valor |
|
Modelo |
HT-B3A |
|
Diámetro de Alambre de Bobinado |
0.1 - 1.0 mm |
|
Longitud de Bobina de Bobinado |
10 - 1000 mm |
|
Modo de Control |
Servomotor + PLC + Pantalla Táctil |
|
Materiales Compatibles |
Lámina de mica, fibra de carbono, núcleo de magnesio (Mgo), varilla cerámica, y otros elementos calefactores eléctricos. |
|
Velocidad |
Ajustable |
|
Producción por Clase |
800 - 2000 piezas/juego |
|
Voltaje |
Trifásico 380V / Trifásico 220V / Monofásico 220V |
|
Potencia |
500W |
|
Dimensiones de la Máquina (L x An x Al) |
1200 x 700 x 1300 mm |
|
Peso de la Máquina |
300 KG |
La máquina bobinadora HT-B3A está diseñada para manejar carretes de alambre de hasta 50 KG de peso de forma estándar. Esta capacidad es adecuada para la mayoría de las operaciones de bobinado de alambre resistivo utilizadas en la fabricación de resistencias de cartucho y otros elementos calefactores.
Sin embargo, entendemos que algunas producciones pueden requerir carretes de alambre de mayor tamaño para optimizar la continuidad del proceso y reducir los cambios de bobina. Para estos casos, la HT-B3A ofrece una solución flexible: se puede instalar un desbobinador externo al lado de la máquina. Este desbobinador adicional permite el uso de carretes de alambre de mayor peso, asegurando una alimentación constante y fluida del alambre a la máquina, lo que contribuye a una producción más eficiente y sin interrupciones, especialmente en la fabricación de elementos calefactores de alta densidad.
