Controlador de Temperatura Digital

El Controlador de Temperatura Digital es un instrumento de control industrial basado en microprocesadores de alto rendimiento. Su función principal es la gestión de bucle cerrado mediante el algoritmo PID (Proporcional, Integral y Derivativo), que permite una estabilización térmica sin oscilaciones. Este dispositivo actúa como el cerebro de cualquier sistema térmico, comparando constantemente la señal de entrada del sensor con el valor de consigna deseado para realizar correcciones en milisegundos.

Contáctenos

La familia de controladores REX-C es el estándar de oro en la industria por su equilibrio entre costo y prestaciones. Diseñados para integrarse en paneles de control mediante montaje empotrado, estos equipos eliminan la incertidumbre en procesos críticos de calor o frío. Con su tecnología de auto-aprendizaje (Auto-Tuning), el controlador analiza la inercia térmica de su sistema y configura por sí mismo los parámetros óptimos, eliminando la necesidad de cálculos manuales complejos. Es la solución ideal para técnicos que buscan fiabilidad operativa, facilidad de lectura y compatibilidad universal con sensores de tipo termopar y RTD.

El usuario puede configurar el dispositivo según la complejidad de su proyecto:

A. Tipos de Entrada de Sensor (Configurable en Modelo Universal)

  • Termopares: K (0-1200°C), J (0-1200°C), S (0-1600°C), R (0-1600°C), B, E, T, N.
  • Resistencias Térmicas (RTD): PT100 (-200 a 600°C), Cu50.

B. Gestión de Salida (Output)

  • Salida de Relé (RELAY): Capacidad de carga de 250V AC / 3A. Ideal para contactores de potencia.
  • Salida SSR (Solid State Relay): Pulso de 12V DC (30mA máx). Permite un control PID más fino (ciclos de 1-2 segundos) sin ruido mecánico ni desgaste.

C. Modos de Control

  • Control PID: Con auto-tuning para máxima estabilidad.
  • Control ON/OFF: Con histéresis ajustable para sistemas de respuesta lenta (bombas de agua, calefactores de gran inercia).

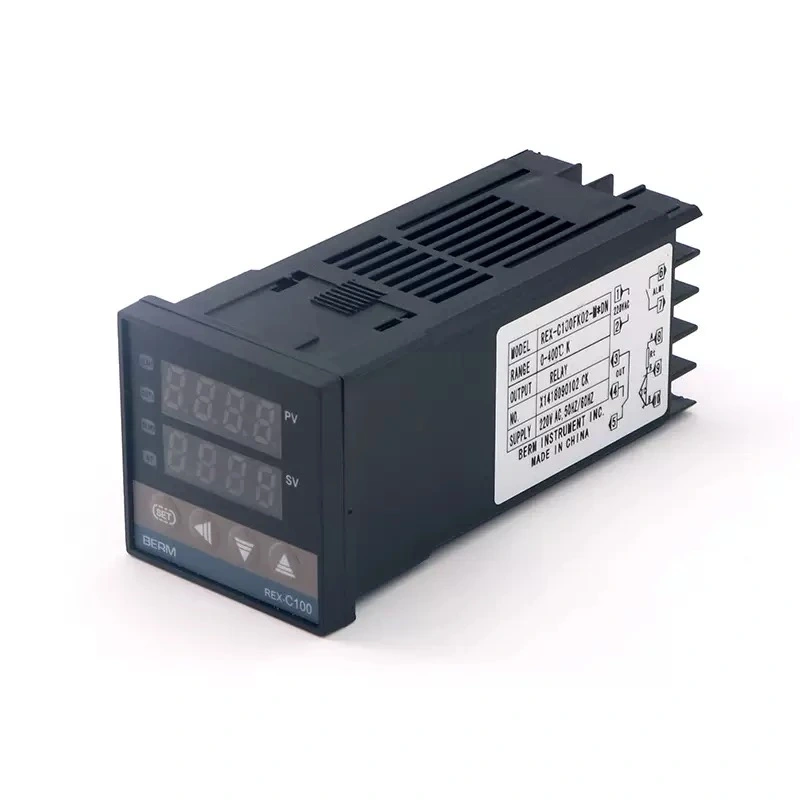

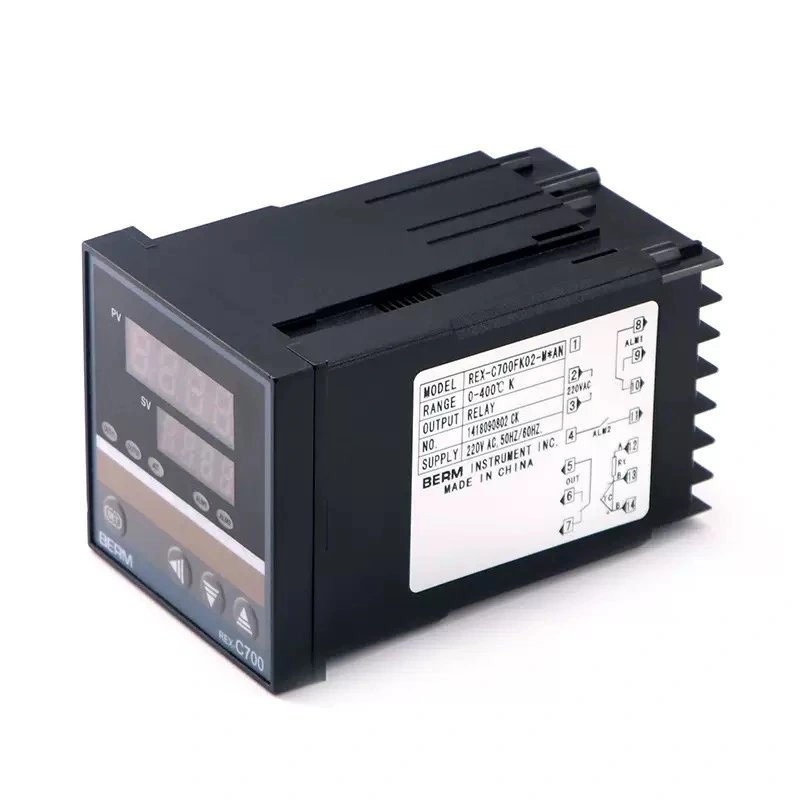

La arquitectura de la Serie REX está diseñada bajo estándares de ergonomía industrial y durabilidad:

  • Pantalla de Doble Renglón LED (Dual Display):
    • PV (Process Value): Indica la temperatura real actual en color rojo brillante para máxima visibilidad.
    • SV (Set Value): Indica la temperatura objetivo en color verde, facilitando la diferenciación rápida.
  • Bloque de Indicadores Luminosos (Status LEDs):
    • ALM1 / ALM2: Alertas de límite superior, inferior o desviación.
    • OUT1: Indica el estado de la salida de control (activada/desactivada).
    • AT (Auto-Tuning): Parpadea cuando el equipo está en fase de "aprendizaje" de la dinámica del sistema.
  • Teclado de Membrana Industrial: Cuatro botones con feedback táctil protegidos contra polvo y salpicaduras ligeras, permitiendo la navegación por menús internos de configuración de alarmas, histéresis y offset.
  • Cuerpo y Bornas de Conexión: Fabricado en ABS retardante de llama. La parte posterior cuenta con terminales de tornillo numerados para una conexión segura de alimentación, sensores y actuadores.

Gracias a su versatilidad de entrada y salida, este controlador es la pieza clave en:

  1. Procesos de Transformación de Polímeros: Control de temperatura en boquillas de impresoras 3D industriales, extrusoras de plástico y máquinas de inyección.
  2. Tratamientos Térmicos y Forja: Gestión de hornos de cerámica, muflas de laboratorio y fraguas eléctricas para cuchillería.
  3. Industria Alimentaria y Química: Control de cubas de fermentación, tanques de pasteurización, autoclaves y sistemas de destilación.
  4. Sistemas de Climatización (HVAC): Regulación de calderas industriales, sistemas de refrigeración de precisión y cámaras climáticas.
  5. Empaquetado: Control de selladoras térmicas y túneles de retractilado.
  • Precisión de Grado Laboratorio: Margen de error de apenas ±0.5% del rango total, lo que garantiza repetibilidad en cada lote de producción.
  • Filtro Digital Anti-Interferencias: Incorpora un software de filtrado que evita lecturas erróneas causadas por ruido electromagnético de motores o transformadores cercanos.
  • Salidas Flexibles: Disponible en versión de Relé electromecánico (para ciclos lentos y cargas directas) o Salida de Voltaje SSR (para ciclos de conmutación rápidos que prolongan la vida útil del sistema).
  • Alarmas Configurables: Dispone de múltiples modos de alarma (desviación absoluta, relativa, banda de espera), permitiendo proteger la maquinaria ante sobrecalentamientos peligrosos.
  • Compensación de Unión Fría: Sensor interno que ajusta automáticamente la lectura según la temperatura ambiente del panel, garantizando exactitud incluso en verano o entornos cerrados.

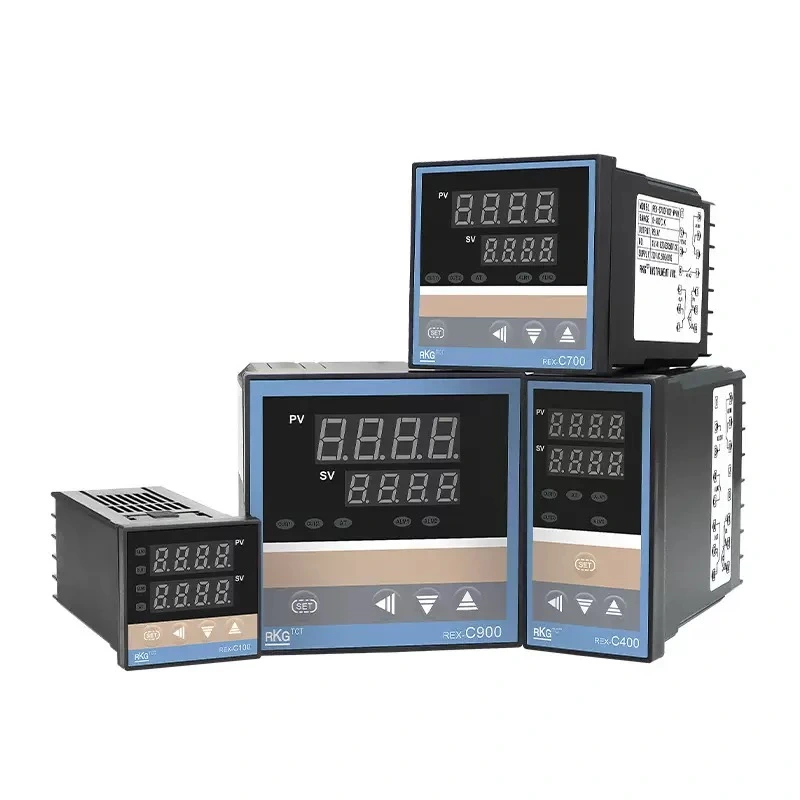

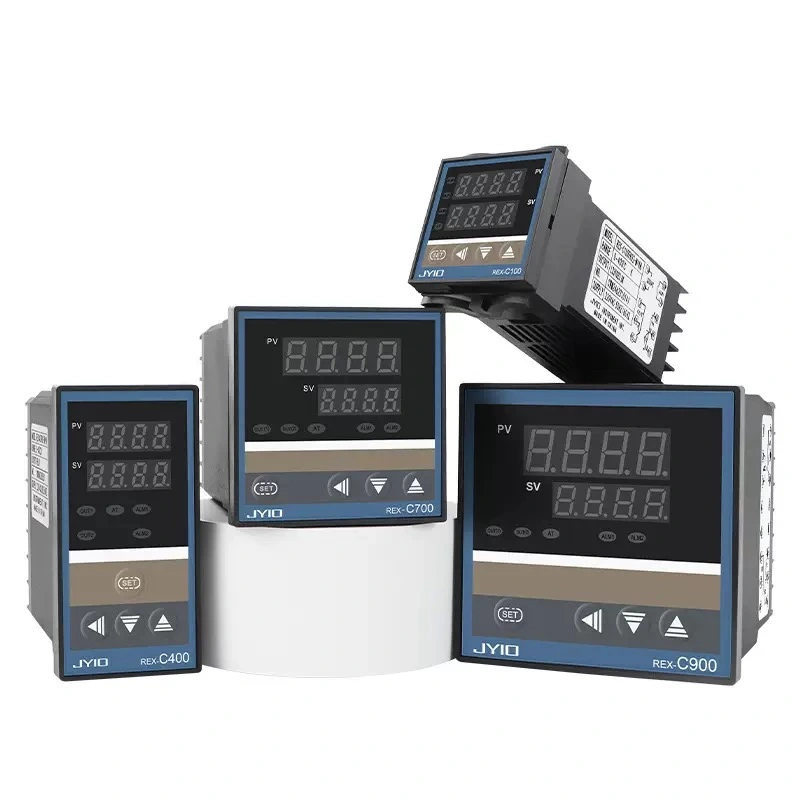

Referencia

Modelo

Dimensiones Panel

Dimensiones Corte

Pantalla (Dígitos)

X-C100

REX-C100

48 x 48 mm

45 x 45 mm

4 (0-1200°C)

X-C400

REX-C400

48 x 96 mm

45 x 92 mm

4 (0-1200°C)

X-C700

REX-C700

72 x 72 mm

68 x 68 mm

4 (0-1200°C)

X-C900

REX-C900

96 x 96 mm

92 x 92 mm

4 (0-1200°C)

Parámetros de Operación Eléctrica

  • Tensión de Alimentación: 220V AC ±10%, 50/60 Hz.
  • Resistencia de Aislamiento: > 50MΩ (a 500V DC).
  • Rigidez Dieléctrica: 1500V AC por 1 minuto.
  • Ciclo de Muestreo: 100 milisegundos (10 lecturas por segundo).
  • Rango de Temperatura de Trabajo: 0 a 50°C (Humedad < 85% RH).
  • Resolución: Ajustable a 1°C o 0.1°C (según modelo y configuración).

Preguntas frecuentes

El error más común al comprar un controlador PID REX-C100 es intentar alimentar la carga directamente desde los terminales de salida. Para una configuración con Relé de Estado Sólido (SSR), el cableado debe seguir este esquema lógico:

  1. Alimentación del controlador: Conecta los cables de 220VAC a los pines 1 y 2.
  2. Entrada del Termopar (Sensor): Conecta el cable positivo del termopar al pin 9 y el negativo al pin 10. Nota: Si la temperatura en pantalla baja al calentar el sensor, invierte estos cables.
  3. Salida de Control (Señal DC): Conecta el pin 4 (positivo) del controlador al terminal 3 (+) del SSR, y el pin 5 (negativo) del controlador al terminal 4 (-) del SSR.
  4. Circuito de Carga (Resistencia): El SSR actúa como un interruptor. Debes pasar uno de los cables de potencia de tu resistencia a través de los terminales 1 y 2 del SSR (lado AC).
