Presentamos nuestra máquina cortadora de hoja de mica con láser CT-04, una solución de ingeniería avanzada diseñada para sectores que requieren la máxima fidelidad en el procesado de materiales aislantes y minerales. Gracias a su tecnología de CO2 de 130W, este equipo garantiza un corte de mica con bordes lisos y sin rebabas, optimizando los procesos de fabricación en la industria eléctrica y electrónica.
En el entorno industrial actual, la eficiencia se mide por la calidad del acabado final y la reducción de desperdicios. La maquinaria de corte láser para materiales no metálicos CT-04 ha sido desarrollada para responder a la demanda de componentes de mica con tolerancias mínimas. A diferencia de las troqueladoras tradicionales que pueden astillar o delaminar la estructura mineral de la mica, el modelo CT-04 realiza un proceso sin contacto físico. Esto no solo preserva las propiedades dieléctricas del material, sino que también permite la creación de geometrías complejas que serían imposibles de lograr con herramientas físicas, posicionándose como la mejor solución de corte industrial para mica y aislantes térmicos.

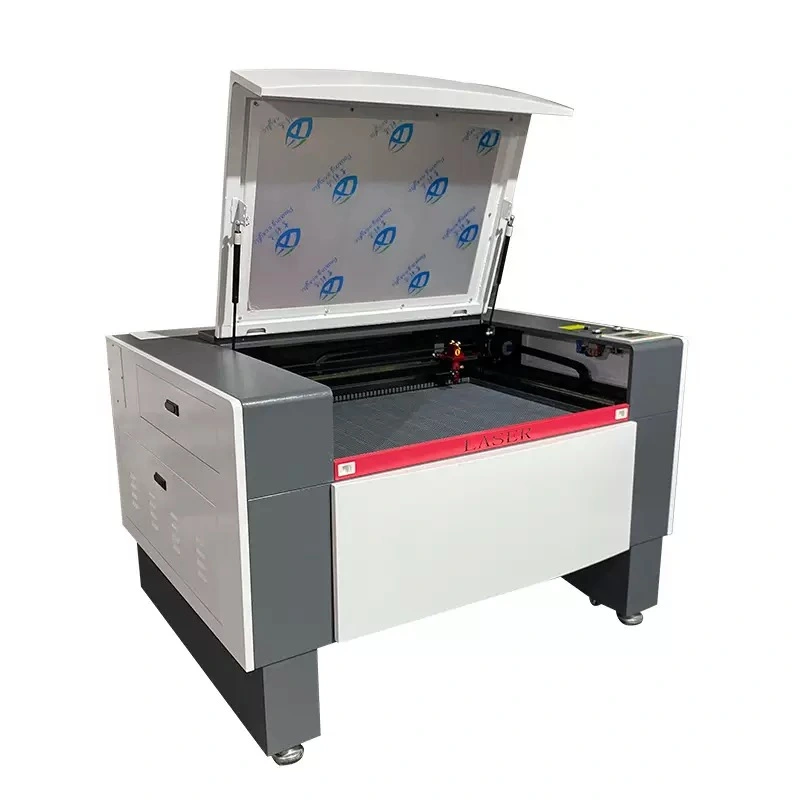

La cortadora láser de mica CT-04 es un sistema de control numérico computarizado (CNC) especializado en la termofusión de precisión mediante un haz de luz coherente de 10.6 micras. Utiliza un tubo de láser de CO2 de vidrio sellado con una potencia nominal de 130W, lo que le permite seccionar láminas de mica moscovita, flogopita y materiales compuestos con una limpieza excepcional. Su estructura robusta y su sistema de guía de alta velocidad equilibrada aseguran que el rayo mantenga una estabilidad constante, eliminando las imperfecciones térmicas comunes en otros métodos de corte mecánico.
La versatilidad de la cortadora láser CO2 de gran formato permite su integración en múltiples cadenas de suministro. Su capacidad para trabajar con una amplia gama de materiales no metálicos la convierte en una herramienta indispensable para:
|
Sector Industrial |
Aplicaciones Específicas |
|
Industria Eléctrica |

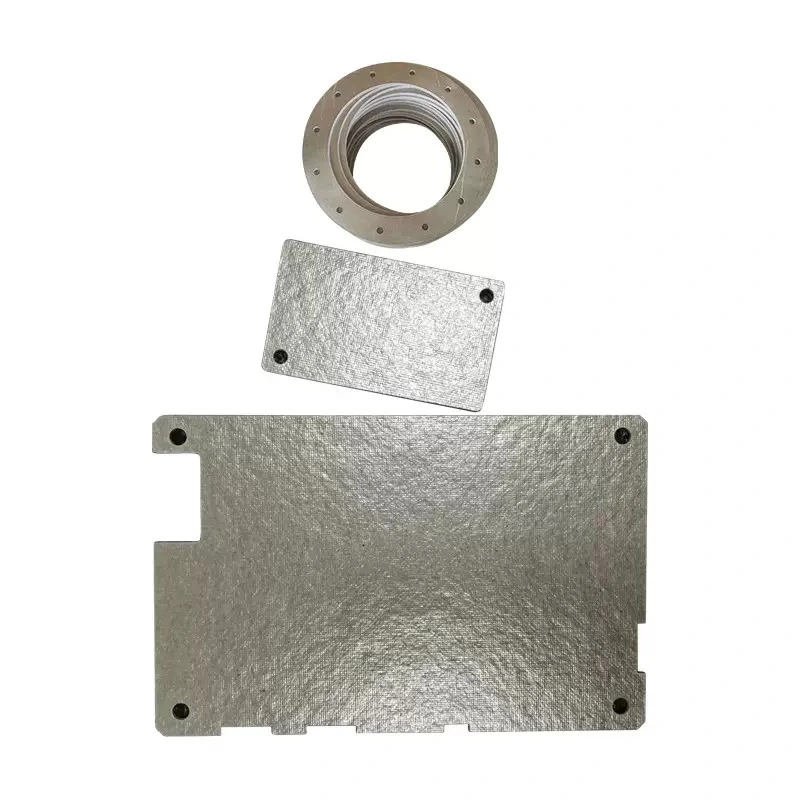

Fabricación de aislantes para transformadores, soportes de resistencias y juntas dieléctricas de mica. |
|
Electrodomésticos |
Corte de placas de mica para hornos microondas, secadores de pelo y elementos de calefacción. |
|
Electrónica de Potencia |
Creación de espaciadores térmicos y láminas protectoras para semiconductores. |
|
Publicidad y Diseño |
Corte y grabado de acrílico, madera, cuero y materiales orgánicos para señalética de alta gama. |
|
Industria Textil y Juguetes |
Corte de patrones en telas, cuero sintético y piezas de modelos a escala con bordes sellados. |

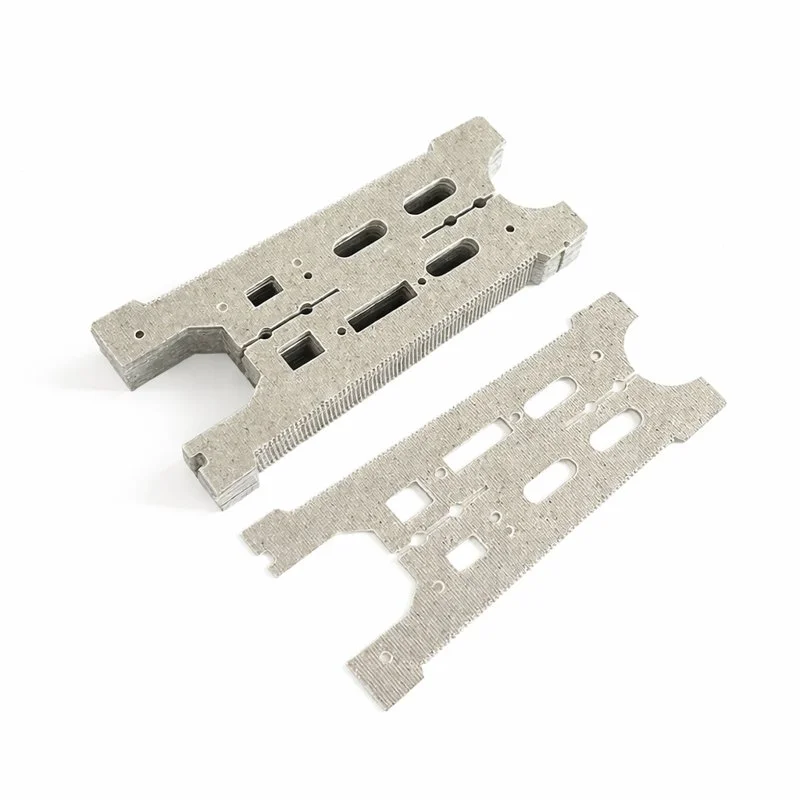

La precisión del modelo CT-04 permite alcanzar un ancho de línea de tan solo 0.1 mm, ideal para microperforaciones en láminas de mica destinadas a componentes electrónicos de alta densidad.
El diseño de la cortadora láser de precisión para mica integra componentes de grado industrial que ofrecen beneficios tangibles en la producción diaria:
• Acabado Superior: La tecnología de focalización avanzada logra un corte limpio y bordes lisos sin rebabas, lo que reduce significativamente los tiempos de post-procesamiento y limpieza manual.
• Alta Eficiencia Energética: Con una tasa de conversión electro-óptica de hasta el 25%, el equipo maximiza la salida de potencia del láser, garantizando un corte estable incluso en jornadas de trabajo intensivas.
• Sistema de Movimiento de Precisión: Equipada con motores paso a paso Leisai (Leadshine) de alta gama, la máquina ofrece una repetibilidad de ± 0.1 mm, fundamental para la producción en serie de piezas exactas.
• Estabilidad Térmica: El sistema de enfriamiento por agua a temperatura constante (Chiller) protege la vida útil del tubo láser y asegura que la potencia del haz no fluctúe durante cortes prolongados.
• Software Inteligente: Incluye un sistema de composición automática que optimiza el uso del material, compatible con formatos estándar de la industria como AI, DXF, PLT y DST.
|
Parámetro |
Especificación Detallada |
|
Área de Trabajo Real |
1600 mm x 800 mm |
|
Tipo de Láser |
Tubo de vidrio sellado de CO2 (Longitud de onda 10.6 µm) |
|
Potencia del Láser |
130W (Opcional hasta 150W) |
|
Velocidad Máxima de Corte |
400 mm/s |
|
Precisión de Posicionamiento |
± 0.1 mm |
|
Ancho de Línea Mínimo |
0.1 mm |
|
Sistema de Conducción |
Motores paso a paso de alta precisión (Leisai) |
|
Método de Enfriamiento |
Chiller industrial por agua con control de temperatura |
|
Compatibilidad de Software |
CorelDraw, AutoCAD, Adobe Illustrator, Tajima DST |
|
Sistemas Operativos |
Windows XP / 7 / 8 / 10 / 11 |
Entendemos que cada línea de producción tiene necesidades únicas. Por ello, la cortadora láser de hoja de mica CT-04 ofrece diversas configuraciones modulares:
1 Potencia Escalable: Posibilidad de integrar tubos láser de 150W para materiales de mayor espesor o mayor velocidad de avance.
2 Sistemas de Extracción: Opción de incluir filtros de aire de alta eficiencia (HEPA) para entornos de trabajo cerrados, eliminando humos y partículas en suspensión.
3 Mesas de Trabajo Intercambiables: Elección entre mesa de panal (ideal para piezas pequeñas y materiales flexibles) o mesa de cuchillas (óptima para láminas rígidas de mica y acrílico).
4 Cabezales Duales: Configuración opcional de doble cabezal láser para duplicar la productividad en piezas idénticas.
5 Asistencia de Aire Automatizada: Ajuste de presión de aire controlado por software para optimizar el soplado según el material, mejorando aún más la calidad del borde.
Para el procesamiento industrial de láminas de mica, el láser de CO2 (Dióxido de Carbono) es la tecnología superior. Debido a que la mica es un mineral con alta resistencia térmica y propiedades dieléctricas, requiere una longitud de onda específica (10.6 micras) que el láser de CO2 proporciona con una absorción óptima.
A diferencia del láser de fibra (más apto para metales), el láser de CO2 de 130W o superior permite una sublimación limpia del material, logrando un corte de mica sin rebabas y evitando la delaminación o astillado que ocurre con los métodos de corte mecánico o troquelado tradicional.
