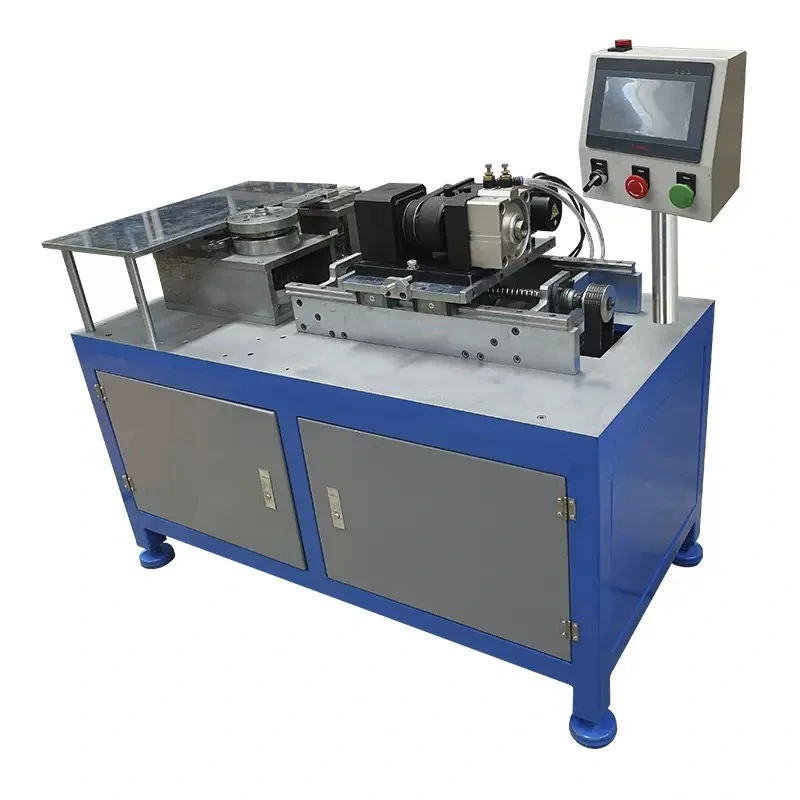

La Máquina Dobladora de Tubos Automática QUWM (Modelo HT-B6) es una nueva solución de ingeniería de vanguardia, bautizada con el nombre QUWM debido a su excepcional capacidad para el curvado de precisión de tubos metálicos en formas específicas como Q, U, M y W. Esta máquina de curvado de tubos Q, U, M, W es ideal para la producción de configuraciones complejas, ya sean curvados simples o múltiples. Su avanzada tecnología integra un control por servomotor para la gestión de diferentes estructuras y una transmisión hidráulica o por motor reductor, garantizando una operación suave y eficiente. Equipada con un Sistema de Control PLC y una interfaz de pantalla táctil, la QUWM (HT-B6) ofrece una operación intuitiva y automatizada, desde la alimentación manual hasta la finalización automática de todo el proceso de curvado. Es la máquina dobladora de tubos perfecta para industrias que demandan alta precisión y repetibilidad en el conformado de tubos, especialmente en la fabricación de resistencias eléctricas tubulares con geometrías específicas.
Experimente la máxima eficiencia y adaptabilidad con nuestra Máquina Dobladora de Tubos Automática QUWM (Modelo HT-B6), una curvadora de tubos CNC de última generación, especialmente diseñada para la fabricación de elementos calefactores. Esta dobladora de resistencias eléctricas tubulares se distingue por su capacidad para realizar funciones de curvado espiral, convolución (serpentín), circular y semicircular con una precisión inigualable, además de las formas que le dan su nombre. Su robusta construcción y su potencia del motor de 2 KW aseguran un rendimiento constante y fiable. La QUWM (HT-B6) es una máquina de doblado de precisión para elementos calefactores que optimiza la producción, reduce los tiempos de ciclo y minimiza el desperdicio de material, consolidándose como una herramienta esencial para cualquier fabricante que busque excelencia en el conformado de tubos para la industria de la calefacción.
La Máquina Dobladora de Tubos Automática HT-B6 es una herramienta indispensable en diversas industrias debido a su capacidad para realizar curvados complejos y precisos. Sus aplicaciones clave incluyen:
• Fabricación de Resistencias Eléctricas Tubulares: Es fundamental para el doblado de resistencias eléctricas tubulares, permitiendo la creación de formas Q, U, M, W, espirales y serpentines, esenciales para la eficiencia de los elementos calefactores.
• Industria de Calefacción y Refrigeración: Utilizada para la producción de serpentines, intercambiadores de calor y otros componentes tubulares que requieren curvados específicos.
• Automoción: Para el conformado de líneas de combustible, sistemas de escape y otros tubos dentro de vehículos.
• Mobiliario y Decoración: Creación de estructuras tubulares con diseños estéticos y funcionales.
• Construcción y Arquitectura: Doblado de tubos para pasamanos, barandillas y elementos estructurales.
• Fabricación de Termopares y Sensores: Donde el curvado de tubos para termopares requiere una precisión extrema para garantizar la funcionalidad del sensor.
La Máquina Dobladora de Tubos Automática HT-B6 ofrece una serie de características avanzadas y ventajas competitivas que la posicionan como líder en su segmento:
• Versatilidad de Curvado: Capaz de realizar curvados espirales, convoluciones (serpentín), circulares y semicirculares, así como formas Q, U, M, W, lo que la convierte en una máquina de curvado de tubos Q, U, M, W altamente adaptable.
• Amplio Diámetro de Tubo Admisible: Soporta tubos con diámetro de tubo admisible de 5 mm a 25 mm, cubriendo una vasta gama de necesidades de producción.
• Control Avanzado: Equipada con un Sistema de Control PLC y operación mediante pantalla táctil, facilita la programación y el monitoreo del proceso, garantizando una alta precisión y repetibilidad.
• Automatización Completa: Desde la alimentación automática hasta la finalización del curvado, minimiza la intervención manual, reduce errores y aumenta la productividad.
• Potencia y Eficiencia: Con una potencia del motor de 2 KW, asegura un rendimiento robusto y un curvado eficiente incluso en materiales resistentes.
• Flexibilidad de Voltaje: Ofrece voltaje de operación trifásico 380V, trifásico 220V o monofásico 220V, con la posibilidad de configuración personalizada, lo que permite una fácil integración en diferentes entornos eléctricos.
• Construcción Robusta: Su peso neto de 300 KG y dimensiones de 1600 x 1200 x 1000 mm garantizan estabilidad y durabilidad en operaciones continuas.
|
Característica Técnica |
Valor |
|
Modelo |
QUWM (HT-B6) |
|
Funciones de Curvado |
Espiral, Convolución (Serpentín), Circular, Semicircular, Q, U, M, W |
|
Diámetro de Tubo Admisible |
5 mm – 25 mm |
|
Sistema de Control |
PLC (Controlador Lógico Programable) |
|
Potencia del Motor |
2 KW |
|
Voltaje de Operación |
Trifásico 380V / Trifásico 220V / Monofásico 220V (configurable) |
|
Dimensiones (L x An x Al) |
1600 x 1200 x 1000 mm |
|
Peso Neto |
300 KG |
|
Modo de Operación |
Manual (carga), Automático (curvado) |
Entendemos que cada proceso de fabricación tiene requisitos únicos. Por ello, la Máquina Dobladora de Tubos Automática HT-B6 no solo ofrece un rendimiento excepcional de serie, sino que también brinda opciones de personalización para adaptarse perfectamente a sus necesidades específicas. La flexibilidad en el voltaje de operación (Trifásico 380V, Trifásico 220V o Monofásico 220V) es solo el comienzo. Para aquellos que buscan una máquina dobladora de tubos que se integre sin problemas en su infraestructura existente, ofrecemos configuraciones eléctricas a medida. Además, para optimizar aún más la producción de resistencias eléctricas tubulares y otros componentes, podemos explorar adaptaciones en el utillaje y las herramientas de curvado para diámetros o formas de tubo muy específicos, garantizando que la QUWM (HT-B6) sea la curvadora de tubos CNC más eficiente para su aplicación. Consulte con nuestro equipo de expertos para diseñar una solución a medida que maximice su productividad y el retorno de su inversión en esta dobladora de resistencias eléctricas tubulares de alto rendimiento. Nuestra Tube bending machine for heating elements está lista para ser configurada según sus exigencias.
La Máquina Dobladora de Tubos QUWM (HT-B6) está diseñada para ofrecer una flexibilidad excepcional en el curvado de resistencias eléctricas tubulares, permitiendo alcanzar radios de doblez mínimos que son cruciales para la eficiencia y el diseño compacto de los elementos calefactores. Los radios de curvado que se pueden lograr dependen directamente del diámetro del tubo y del material del blindaje (Incoloy, Inox, Cobre). Generalmente, nuestras máquinas dobladoras de precisión pueden trabajar con radios de doblez que son tan pequeños como 1.5 a 2 veces el diámetro exterior del tubo (1.5D a 2D). Esto significa que para un tubo de 5 mm de diámetro, se pueden lograr radios de aproximadamente 7.5 mm a 10 mm.
La capacidad de la QUWM (HT-B6) para manejar curvados cerrados en resistencias es un factor clave para la fabricación de resistencias de alta densidad y formas complejas (Q, U, M, W, espiral, serpentín), optimizando el espacio y la transferencia de calor. Al utilizar una dobladora de tubos para resistencias de última generación, se asegura que los radios de curvado sean consistentes y precisos, evitando deformaciones que puedan afectar el rendimiento del elemento calefactor. Para conocer los radios de doblez específicos para su aplicación, recomendamos consultar las especificaciones técnicas detalladas de la máquina y las pruebas con sus materiales.
