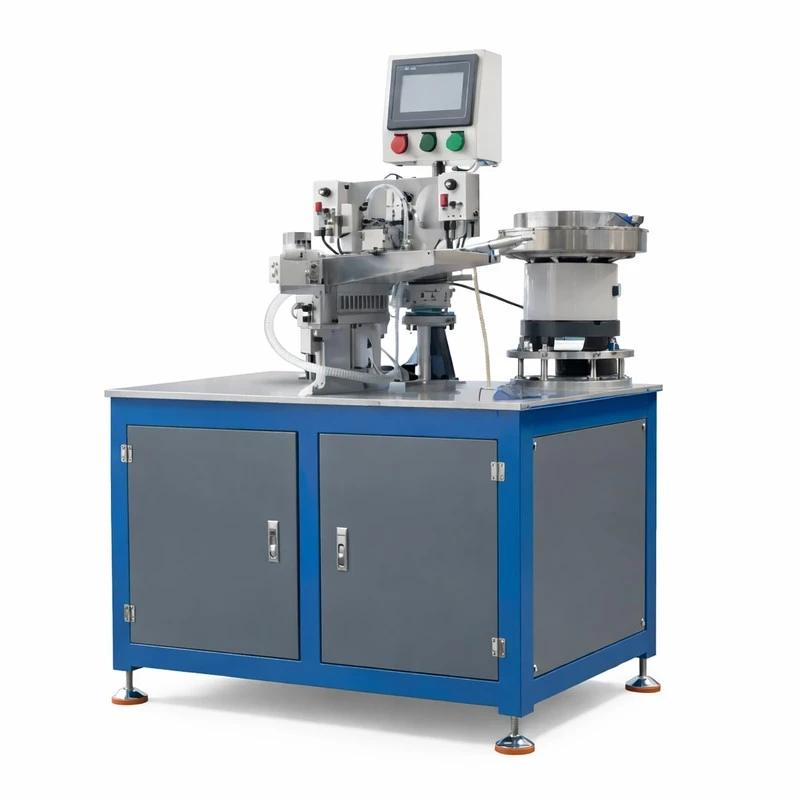

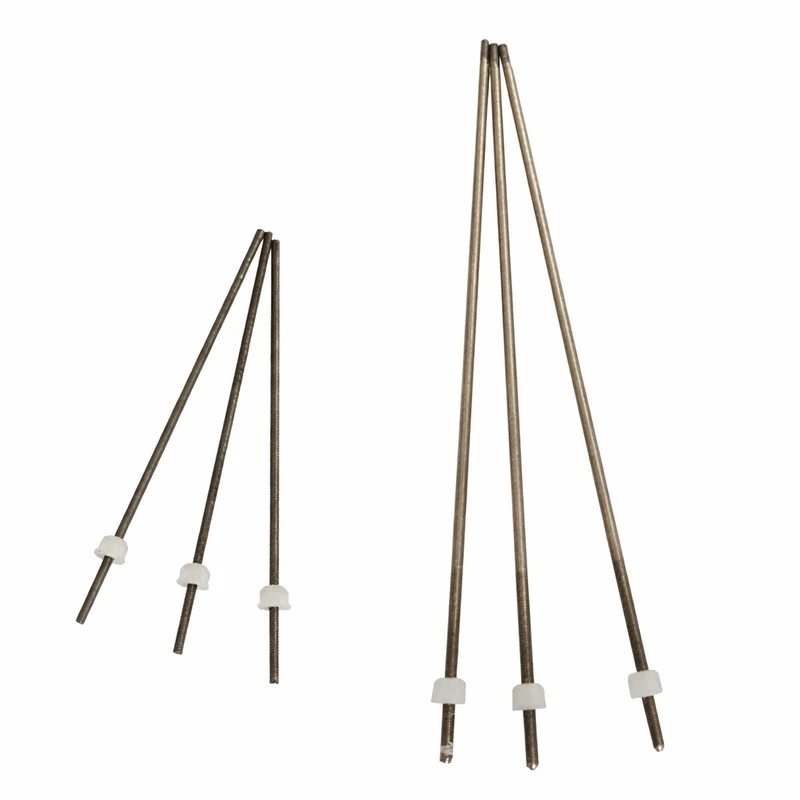

La Máquina Automática de Inserción de Pin Terminal en Tapón de Resistencia Eléctrica Modelo ME-P01 es una solución de vanguardia diseñada para optimizar y automatizar el proceso crítico de conexión entre el tapón de goma y el pin terminal en la fabricación de resistencias eléctricas. Este equipo de ensamblaje automático de resistencias eléctricas garantiza una unión precisa y eficiente, ajustándose a la longitud preestablecida mediante parámetros técnicos de llenado. Su diseño robusto y su avanzada tecnología la convierten en una herramienta indispensable para la automatización industrial en el sector de componentes electrónicos y calefacción eléctrica industrial.
La Máquina Automática de Inserción de Pin Terminal en Tapón de Resistencia Eléctrica Modelo ME-P01 es una solución de vanguardia diseñada para optimizar y automatizar el proceso crítico de conexión entre el tapón de goma y el pin terminal en la fabricación de resistencias eléctricas. Este equipo de ensamblaje automático de resistencias eléctricas garantiza una unión precisa y eficiente, ajustándose a la longitud preestablecida mediante parámetros técnicos de llenado. Su diseño robusto y su avanzada tecnología la convierten en una herramienta indispensable para la automatización industrial en el sector de componentes electrónicos y calefacción eléctrica industrial. La máquina está controlada por un sistema integrado de servomotor, PLC y pantalla táctil, lo que asegura una operación extremadamente precisa, intuitiva y fácil de manejar. Esta máquina de ensamblaje de pines reduce significativamente la intervención manual, mejorando la consistencia del producto y la eficiencia operativa. Es ideal para empresas que buscan optimizar la producción de resistencias y reducir los costos laborales, ya que un solo operario puede supervisar múltiples unidades simultáneamente.
La Máquina Automática para unir Pin Terminal en Tapón de Resistencia Eléctrica Modelo ME-P01 opera bajo un principio de automatización de alta precisión, garantizando un ensamblaje eficiente y consistente. El proceso se desarrolla en varias etapas clave:
1.Alimentación de Materiales: Los pines terminales y los tapones de goma son cargados en el tazón vibratorio. Este disco, mediante vibración controlada, orienta y alimenta automáticamente cada componente hacia la estación de procesamiento, asegurando un flujo continuo y sin interrupciones.
2.Posicionamiento de Componentes: Una vez alimentados, los pines y tapones son transportados y posicionados con exactitud en la estación de ensamblaje. Sensores de alta precisión verifican la correcta orientación y presencia de cada pieza antes de proceder a la siguiente fase.
3.Inserción Controlada por Servomotor: El corazón del proceso reside en el sistema de inserción. Un servomotor de alta precisión, controlado por el PLC, se encarga de la inserción del pin terminal en el tapón de goma. La longitud de inserción se ajusta digitalmente a través de la pantalla táctil, basándose en los parámetros técnicos preestablecidos, lo que permite una adaptación rápida a diferentes especificaciones de producto.
4.Verificación y Salida: Tras la inserción, el sistema puede realizar una verificación opcional para asegurar la correcta unión y la longitud del pin. Finalmente, los conjuntos ensamblados son liberados de la estación de trabajo y dirigidos a un contenedor de recolección o a la siguiente etapa de la línea de producción.
Todo el proceso es supervisado y gestionado por un Controlador Lógico Programable (PLC), que coordina las acciones del servomotor, los discos vibratorios y los sensores. La pantalla táctil proporciona una interfaz intuitiva para el operario, permitiendo el monitoreo en tiempo real, el ajuste de parámetros y el diagnóstico de posibles incidencias, lo que facilita una operación sencilla y un control total sobre la automatización del ensamblaje.
La máquina de ensamblaje de pines terminales con tapón automática Modelo ME-P01 ofrece una serie de características y ventajas que la distinguen en el mercado:
• Control Avanzado (Servomotor + PLC + Pantalla Táctil): Proporciona una precisión inigualable en la inserción y un control total sobre el proceso. La interfaz de pantalla táctil facilita la configuración y el monitoreo, haciendo que la operación de la máquina sea sencilla y accesible incluso para personal con mínima capacitación técnica.
• Alimentación Automática por Disco Vibratorio: El sistema de disco vibratorio selecciona y alimenta los materiales de forma completamente automática, eliminando la necesidad de carga manual y asegurando un flujo de trabajo continuo y eficiente. Esto contribuye a una mayor productividad y reduce los errores humanos.
• Alta Precisión y Consistencia: La tecnología de servomotor garantiza que cada pin se inserte con la longitud y posición exactas requeridas, lo que resulta en una calidad de producto superior y una reducción drástica de defectos. Esta precisión en el ensamblaje es crucial para la fiabilidad de las resistencias eléctricas.
• Optimización de Costos Laborales: La capacidad de un solo operario para manejar múltiples máquinas simultáneamente permite a las empresas reducir los costos de mano de obra y reasignar personal a tareas de mayor valor añadido, mejorando la rentabilidad general.
• Facilidad de Operación y Mantenimiento: El control PLC simplifica la programación y el diagnóstico de problemas, mientras que el diseño general de la máquina está pensado para un mantenimiento mínimo y una larga vida útil.
• Versatilidad en Pines Terminales: Capaz de manejar un rango amplio de diámetros (1-6 mm) y longitudes (30-350 mm) de pines terminales, lo que la hace adaptable a diversas especificaciones de producto.
La máquina de ensamblaje de resistencias Modelo ME-P01 presenta las siguientes especificaciones técnicas detalladas:
|
Característica Técnica |
Valor |
|
Diámetro del Pin Terminal |
1 - 6 mm |
|
Longitud del Pin Terminal |
30 - 350 mm |
|
Sistema de Control |
Servomotor + PLC + Pantalla Táctil |
|
Alimentación de Material |
Disco vibratorio automático |
|
Fuente de Alimentación |
Monofásica 220 V, 50Hz (personalizable) |
|
Potencia Nominal |
20 W |
|
Dimensiones (LAH) |
1200 mm * 600 mm * 850 mm |
|
Peso |
100 kg |
|
Operación |
Un solo operario para múltiples máquinas |
Nuestra máquina de ensamblaje de resistencias eléctricas destaca por su alta velocidad y precisión. Gracias a su avanzado sistema de control basado en servomotor y PLC, junto con la alimentación automática por disco vibratorio, el equipo puede procesar un volumen significativo de piezas en un turno de trabajo estándar.
En condiciones óptimas de operación, la máquina tiene una capacidad de producción impresionante, capaz de ensamblar entre 30,000 y 40,000 conjuntos de pin terminal y tapón por cada 8 horas de trabajo. Esto se traduce en una producción por hora que oscila entre 3,750 y 5,000 conjuntos, dependiendo de la complejidad de la pieza y los ajustes específicos del proceso.
