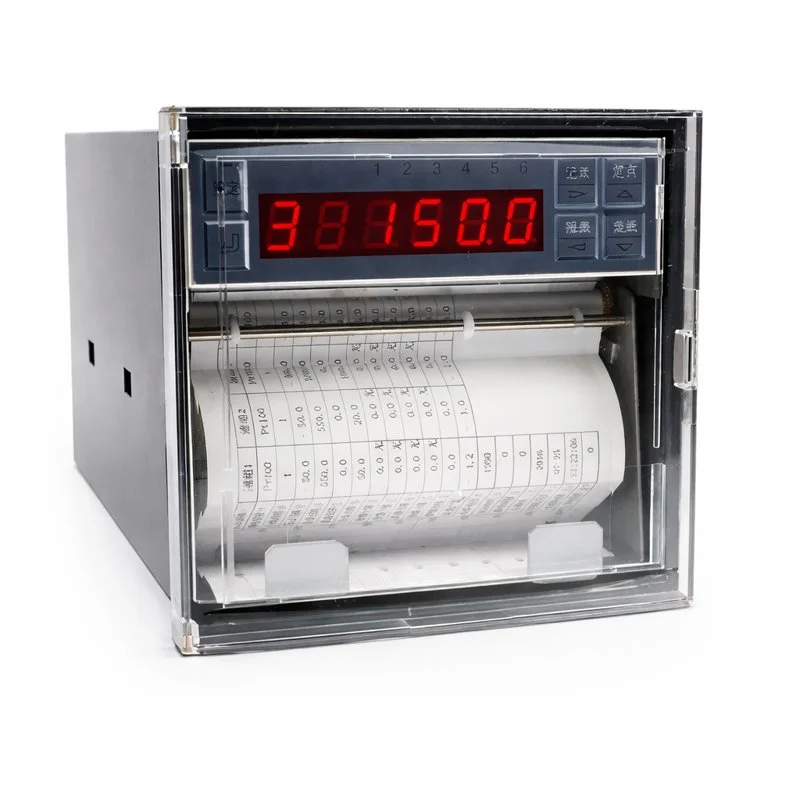

El Registrador/Graficador de Temperatura con Papel MIK-R1000 es un instrumento de medición industrial de alta precisión diseñado para la monitorización y el registro continuo de datos de temperatura y otras variables de proceso. Este registrador de datos industrial utiliza un sistema de impresión en papel para proporcionar un registro físico e inalterable de las mediciones, lo que lo convierte en una solución ideal para aplicaciones que requieren trazabilidad y cumplimiento normativo. El MIK-R1000 es un graficador de temperatura versátil, capaz de aceptar una amplia gama de señales de entrada, incluyendo corriente estándar, voltaje, resistencia térmica y termopares, asegurando su adaptabilidad a diversos entornos y sensores. Su diseño robusto y su interfaz intuitiva lo posicionan como una herramienta esencial para el control de procesos y la seguridad de datos en múltiples sectores.
El MIK-R1000 es una solución de monitorización avanzada que combina la fiabilidad del registro en papel con la precisión de la tecnología digital. Este registrador de temperatura con papel no solo captura y almacena datos críticos, sino que también los presenta de forma clara y legible, facilitando el análisis y la toma de decisiones. Es un equipo fundamental para garantizar la fiabilidad industrial y la automatización en entornos donde la monitorización precisa de la temperatura es crucial. Su capacidad para manejar hasta 8 canales de entrada seleccionables y ofrecer opciones de comunicación como RS232C y RS485 (personalizable) lo convierte en un instrumento de registro de datos flexible y potente. Además, su salida analógica de 4-20mA (personalizable) permite la integración con sistemas de control externos, mejorando la eficiencia operativa y la capacidad de respuesta ante desviaciones. El MIK-R1000 es la elección perfecta para profesionales que buscan un registrador de temperatura fiable y un graficador de procesos con un historial de datos tangible.
El Registrador/Graficador de Temperatura con Papel MIK-R1000 es una herramienta indispensable en una amplia variedad de sectores y aplicaciones donde el control y el registro preciso de la temperatura son críticos. Sus principales aplicaciones incluyen:
• Industria Alimentaria y de Bebidas: Monitorización de temperaturas en cámaras frigoríficas, procesos de cocción, pasteurización y almacenamiento para asegurar la calidad y seguridad de los productos. Es crucial para el cumplimiento de normativas HACCP.
• Industria Farmacéutica y Biotecnológica: Registro de condiciones ambientales en laboratorios, almacenes de medicamentos y procesos de fabricación para garantizar la integridad de los productos sensibles a la temperatura.
• Almacenamiento en Frío y Cadena de Suministro: Control de temperatura en vehículos refrigerados, almacenes y centros de distribución para mantener la cadena de frío y prevenir el deterioro de productos perecederos.
• Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado): Monitorización de la temperatura y humedad en edificios comerciales e industriales para optimizar el consumo energético y asegurar el confort ambiental.
• Laboratorios y Centros de Investigación: Registro de datos en experimentos, incubadoras, hornos y cámaras climáticas, proporcionando evidencia documentada para la investigación y el desarrollo.
• Procesos Industriales: Control de temperatura en hornos, calderas, secadores y otros equipos de procesamiento en industrias como la química, petroquímica y metalúrgica.
• Control de Calidad: Verificación y documentación de las condiciones de temperatura en diversas etapas de producción para asegurar la conformidad del producto con los estándares de calidad.
• Agricultura y Floricultura: Monitorización de invernaderos y almacenes para optimizar las condiciones de crecimiento y conservación de cultivos y flores.
El Registrador/Graficador de Temperatura con Papel MIK-R1000 ofrece una combinación de características avanzadas y ventajas significativas que lo distinguen en el mercado de la instrumentación industrial:
Características Clave:
• Múltiples Canales de Entrada: Soporta de 1 a 8 canales de entrada seleccionables, permitiendo la monitorización simultánea de múltiples puntos o variables. Acepta señales estándar de corriente, voltaje, resistencia térmica y termopares.
• Alta Precisión: Con una precisión de ±0.2% FS, garantiza mediciones fiables y exactas, esenciales para el control de procesos críticos.
• Registro en Papel: Proporciona un registro físico y continuo de los datos, ofreciendo una evidencia tangible e inalterable para auditorías y cumplimiento normativo.
• Pantalla LED Digital: Facilita la visualización clara y en tiempo real de los datos medidos, mejorando la supervisión operativa.
• Frecuencia de Muestreo Rápida: Un ciclo de muestreo de 0.6 segundos asegura una captura de datos ágil y precisa de los cambios en las variables.
• Opciones de Comunicación: Interfaz de comunicación RS232C o RS485 (personalizable) para la integración con sistemas SCADA, DCS u otros sistemas de control y gestión de datos.
• Salidas Analógicas: Dos salidas analógicas de 4-20mA (personalizable) para la retransmisión de señales a otros dispositivos o sistemas de control.
• Salidas de Relé de Alarma: Opciones de 2, 4 o 6 salidas de relé para la activación de alarmas visuales o sonoras, o para el control de dispositivos externos en caso de exceder los límites preestablecidos.
• Diseño Compacto: Dimensiones de 144mm x 144mm x 200mm y un tamaño de corte de 138mm x 138mm, facilitando su instalación en paneles de control.
Ventajas:
• Trazabilidad Documentada: El registro en papel ofrece una prueba irrefutable de las condiciones de proceso, crucial para la calidad y las auditorías.
• Fiabilidad Operativa: Su construcción robusta y la precisión de sus mediciones aseguran un rendimiento consistente y duradero en entornos industriales exigentes.
• Versatilidad: La capacidad de aceptar múltiples tipos de señales y canales lo hace adaptable a una amplia gama de aplicaciones y sensores.
• Integración Sencilla: Las opciones de comunicación y las salidas analógicas facilitan su incorporación en sistemas de automatización existentes.
• Alerta Temprana: Las salidas de alarma permiten una respuesta rápida ante desviaciones, minimizando riesgos y pérdidas.
• Facilidad de Uso: La pantalla LED y la interfaz clara simplifican la configuración y la monitorización diaria.
• Costo-Efectividad: Ofrece una solución completa de registro y monitorización con un excelente equilibrio entre características y precio.
|
Característica Técnica |
Especificación |
|
Modelo del Producto |
MIK-R1000 |
|
Nombre del Producto |
Registrador con Papel |
|
Señal de Entrada |
Corriente estándar, Voltaje, Resistencia Térmica, Termopar |
|
Ciclo de Muestreo |
0.6 segundos |
|
Comunicación |
RS232C o RS485 (personalizable) |
|
Salida Analógica |
2 canales, 4-20mA (personalizable) |
|
Número de Canales |
1-8 canales (seleccionable) |
|
Modo de Visualización |
Pantalla Digital LED |
|
Nivel de Precisión |
±0.2% FS |
|
Alimentación |
220V, 50Hz |
|
Impedancia de Entrada |
>10MΩ (250Ω para medición de corriente) |
|
Consumo de Energía |
<30VA |
|
Dimensiones Externas |
144mm × 144mm × 200mm |
|
Tamaño de Corte |
138mm × 138mm |
|
Salidas de Relé de Alarma |
0, 2, 4 o 6 canales (seleccionable) |
|
Opciones de Comunicación |
Ninguna, RS-232, RS-485 (seleccionable) |
|
Opciones de Salida Analógica |
Ninguna, 1 canal, 2 canales (seleccionable) |
|
Opciones de Salida de Distribución |
Ninguna, 1 canal, 2 canales (seleccionable) |
|
Opciones de Suministro de Energía |
AC220V, DC24V (seleccionable) |
Para seleccionar el modelo adecuado del Registrador/Graficador de Temperatura con Papel MIK-R1000, considere los siguientes puntos clave en función de sus requisitos específicos de aplicación:
1 Número de Canales de Entrada: Determine cuántos puntos de medición necesita monitorizar simultáneamente. El MIK-R1000 ofrece configuraciones de 1 a 8 canales. Elija un modelo con suficientes canales para cubrir sus necesidades actuales y futuras.
2 Tipo de Señal de Entrada: Identifique el tipo de sensores que utilizará (termopares, RTD, señales de corriente o voltaje). El MIK-R1000 es compatible con una amplia gama, pero es importante confirmar la compatibilidad con sus instrumentos existentes.
3 Requisitos de Precisión: La precisión de ±0.2% FS es estándar en el MIK-R1000, lo cual es adecuado para la mayoría de las aplicaciones industriales. Si su aplicación tiene requisitos de precisión extremadamente estrictos, asegúrese de que este nivel cumpla con sus estándares.
4 Opciones de Comunicación: Si necesita integrar el registrador con un sistema de control centralizado (SCADA, DCS) o software de gestión de datos, seleccione las opciones de comunicación RS232C o RS485. Considere la distancia y el número de dispositivos en la red para elegir el protocolo adecuado.
5 Salidas Analógicas: Si requiere retransmitir la señal de temperatura a otros dispositivos, como controladores PLC o indicadores remotos, opte por el modelo con 1 o 2 salidas analógicas de 4-20mA.
6 Salidas de Relé de Alarma: Evalúe la necesidad de alarmas y control de eventos. Elija el número de salidas de relé (2, 4 o 6) que se adapte a sus requisitos para activar alarmas visuales/sonoras o controlar equipos externos en caso de exceder los límites.
7 Suministro de Energía: Seleccione la opción de alimentación que sea compatible con su infraestructura eléctrica: AC220V o DC24V.
8 Espacio de Instalación: Verifique las dimensiones externas (144mm x 144mm x 200mm) y el tamaño de corte (138mm x 138mm) para asegurar que el registrador se ajuste adecuadamente a su panel de control o gabinete.
Al considerar cuidadosamente estos factores, podrá seleccionar la configuración óptima del MIK-R1000 para una monitorización de temperatura eficiente y fiable en su aplicación específica.
La calibración de un registrador circular de temperatura es un proceso esencial para garantizar la precisión de las mediciones y la fiabilidad de los datos en cualquier aplicación industrial. Para calibrar un termógrafo circular o registrador de gráficos, se recomienda seguir estos pasos:
1 Preparación: Asegúrese de que el registrador esté limpio, funcionando correctamente y con el papel gráfico instalado. Verifique que el brazo de escritura se mueva libremente.
2 Puntos de Referencia: Utilice un termómetro de referencia certificado o un calibrador de temperatura para establecer al menos tres puntos de temperatura (bajo, medio, alto) dentro del rango de operación del registrador.
3 Medición Simultánea: Coloque el sensor del registrador y el sensor del equipo de referencia en el mismo entorno (por ejemplo, un baño de temperatura controlado) y espere a que ambos se estabilicen.
4 Comparación y Ajuste: Registre las lecturas de ambos equipos y compare los valores. Si hay una desviación significativa, ajuste el mecanismo de calibración del registrador (generalmente tornillos o potenciómetros), realizando ajustes pequeños y verificando la lectura después de cada uno.
5 Verificación y Documentación: Una vez ajustado, repita las mediciones en los puntos de referencia para confirmar que el registrador mide dentro de las tolerancias. Finalmente, documente todos los datos de calibración, incluyendo lecturas, fecha, equipo de referencia y el responsable, lo cual es crucial para la trazabilidad metrológica y auditorías de calidad. La calibración periódica asegura la exactitud y prolonga la vida útil del equipo.
